Línea líquida soldador ultrasónico de la máquina de la inyección del punto del laboratorio de 5.5kw
Para ser conveniente de utilizar, el PLC se utiliza como programa para el control de grupo, y los parámetros de soldadura de 0-99 grupos de diversos modelos se almacenan respectivamente, y el grupo correspondiente de diao puede ser corrido.
Nota: ajuste los parámetros apropiados, prensa la llave de la “autorización” para correr. Si el efecto de soldadura de un grupo no es bueno, los parámetros pueden ser modificados por separado sin afectar a otros parámetros. Para superar la operación aburrida de modelos cambiantes en el proceso de producción, los parámetros de cada modelo se pueden almacenar después de la soldadura acertada del depuración y de la alineación del producto. Al soldar con autógena cierto producto, los parámetros correspondientes pueden ser llamados y ser funcionados con.
Resistencia da alta temperatura, ningunos accesorios de soldadura.
La soldadura ultrasónica del metal es un método de soldadura eficiente,
2. Principio de la estructura y de funcionamiento

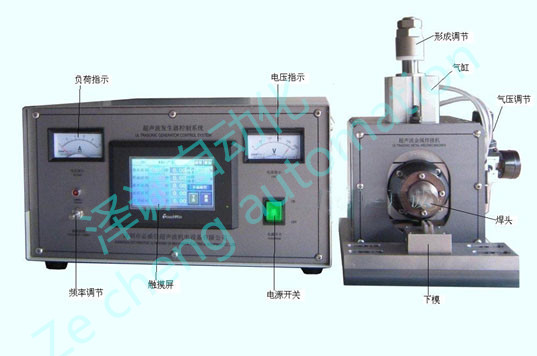

La máquina consiste en cinco porciones: sistema eléctrico, sistema neumático, sistema de la energía, sistema eléctrico y marco cambiantes.
El principio de funcionamiento de la máquina es: para producir ultrasónico con el transductor de cerámica piezoeléctrico, la alta eficacia de conversión, funcionamiento estable, a través de la preparación que aplica la soldadura caliente de soldadura de la vibración de alta frecuencia de las piezas de metal, de la superficie del objeto del metal y de la frotación molecular interna cara a cara, haciendo el contacto con los dos componentes de la subida de la temperatura agudamente, como la temperatura y el tacto bastante limpios para realizar metal el cambio molecular interno, superficie de contacto entre las dos soldaduras es producir una capa de fusión, y la vibración paró, en el tiempo de ocupación, la cabeza soldadora de absorber calor, acelerar el enfriamiento de la soldadura, soldando con autógena para formar un uniforme
3. Parámetros técnicos
voltaje de fuente 3,1: CA 220V (+5%-10%), 50/60hz de la frecuencia del poder
presión de aire 3,2: fuente de aire mayor que 0.6mpa
máximo 3,3 de potencia de salida: 800W
gama de regla de 3,4 poderes: 55%-85%
frecuencia de 3,5 salidas de sonido: 40kHz
movimiento de trabajo eficaz 3,6 de la cabeza soldadora: 20m m
poder evidente 3,7 del transductor: 800W
tiempo que carga 3,8: 0,01 -- 9.99s ajustable
tiempo de soldadura 3,9: 0,01 -- 9.99s ajustable
tiempo de curado 3,10: 0,01 -- 9.99s ajustable
4. Tabla de la comparación de modelo y de especificación del soldador ultrasónico del punto del metal:
|
modelo parámetro |
ZC-UWL11A |
| Poder clasificado (w) | 800 | 1000 | 3000 | 1000 |
| Frecuencia de funcionamiento (kilociclos) | 40 | 20 | 20 | 20 |
| Fuente de alimentación (v) | 220 | 220 | 220 | 220 |
| Tiempo de soldadura (s) | 0~9.99 | 0~9.99 | 0~9.99 | 0~9.99 |
| Material de soldadura (milímetros) |
0,05 ~ 0,1 hojas del cobre 0,05 ~ 0,25 papeles de aluminio 0,05 ~ 0,2 correas de aluminio del níquel |
0,05 ~ 0,2 hojas del cobre 0,1 ~ 0,3 papeles de aluminio 0,05 ~ 0,2 pedazos del níquel |
0,1 ~ 0,4 hojas del cobre 0,1 ~ 0,6 papeles de aluminio 0,1 ~ 0,3 pedazos del níquel 0.1~0.6 hojas de acero inoxidables |
0,05 ~ 0,2 hojas del cobre 0,1 ~ 0,3 papeles de aluminio 0,05 ~ 0,2 pedazos del níquel |
| Presión (Mpa) | 0,3 ~ 0,5 | 0,3 ~ 0,5 | 0,35 ~ 0,6 | 0,3 ~ 0,5 |
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
