Línea de producción de baterías de litio Máquina troqueladora de alta velocidad para troqueles metálicos de baterías
1, descripción del equipo:
1.1, perfil del equipo:

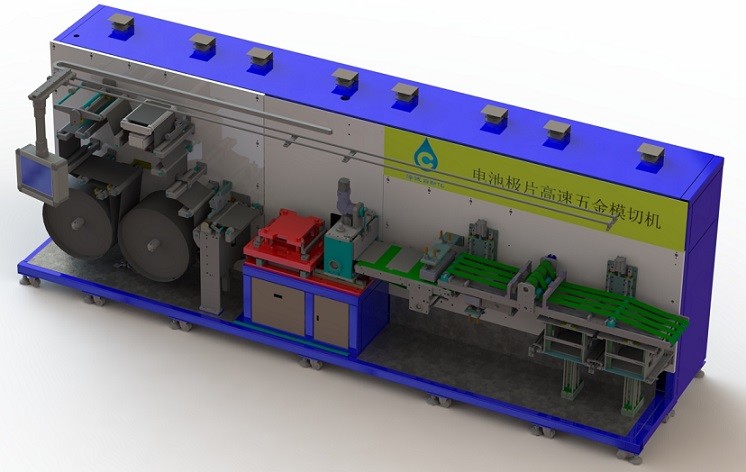

Este equipo completa el proceso de corte del molde de metal del poste de la batería de iones de litio de tipo laminación, el material de la bobina continua se corta en un solo poste. El eje inflable rodante del poste rodante artificial instalado en el dispositivo, el dispositivo pone automáticamente el volumen, el mecanismo rectificador del proceso de rodadura para continuar con el ajuste automático y controlar la tensión de la pieza polar a través del sistema de control de tensión, el servomecanismo se transportará a la estación de troquelado de chapa metálica, el troquel de hardware será extremadamente formador de corte de ángulo de oreja y arco, ubicación de corte con un cuchillo de corte para cortar chapa en una sola pieza polar, luego al polvo eliminación de una sola pieza polar, a través de la calidad y dimensión de la superficie de la placa de detección CCD, el producto defectuoso se ha caído en la caja de desechos, el material no conforme se envió a la caja de recolección de materiales.

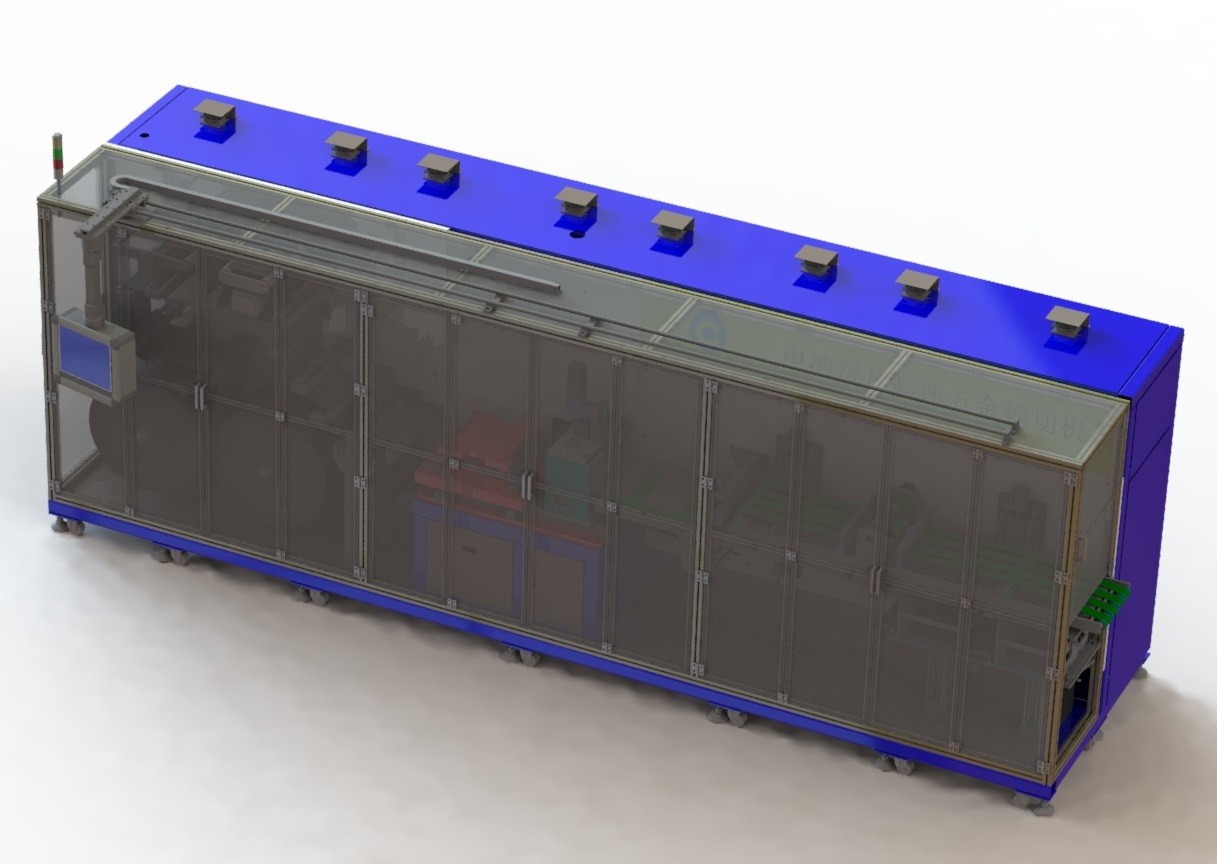

1.2 dimensiones externas del equipo:Tamaño total (mm): largo * ancho * alto 7500*1780*2395 (incluyendo cubierta protectora y aspiradora) Peso del equipo: 6500KG
2, alcance de la adaptación del equipo y parámetros técnicos
2.1 la especificación de los materiales de adaptación es la siguiente:
|
especificaciones Artículo |
ZCCE01B-00 | ||
| Especificaciones de material | Pieza polar | Longitud (mm) | bobina |
| Ancho/tolerancia (mm) | 100～300/0.2 | ||
| Espesor/tolerancia (mm) | 0,05～0,25/0,005 | ||
| El diámetro más grande (mm) | φ650 | ||
| El diámetro interior (mm) | φ152,4 mm (6＂) | ||
| Peso máximo de la bobina | 250Kg | ||
2.3 parámetros técnicos y funciones del equipo:
2.3.1 parámetros técnicos del equipo:
|
Especificación Artículo |
Parámetros técnicos |
| Eficiencia | >180 ppm |
| Ancho de poste W rango/precisión | 80-250 mm/±0,2 mm |
| Altura de poste H rango/precisión | 100-280 mm/±0,2 mm |
| Ancho del hombro del oído polar Rango/precisión Dt | 5-50 mm/±0,25 mm |
| Ancho del oído polar Wt rango/precisión | 10-100 mm/±0,2 mm |
| Altura del oído polar Ht rango/precisión | 10-30 mm/±0,5 mm (según el tamaño del material entrante) |
| Vida total del molde de hardware | >100000 horas |
| Tasa de grano (falla causada solo por el equipo) | ≥98% |
| Tarifa calificada (excepto materiales entrantes defectuosos) | ≥99,5% |
4, entorno operativo del equipo
4.1.Fuente de alimentación: trifásica de 380 V; la fluctuación de voltaje es inferior a ± 10 %; la potencia máxima del equipo es de 16 kw;
4.2.Requerimientos de gas: presión de la fuente de aire (aire comprimido) > 6 kg/cm2, consumo máximo 50L/min, secado;
4.3.Peso total del equipo: 6500kg;
4.4.Cojinete del suelo de la planta: > 800 kg/㎡;
4.5.Temperatura ambiente: 20 ~ 35 ℃;
4.6.Humedad relativa: 5 ~ 55% HR;
4.7.Requisitos del entorno operativo: la limpieza ambiental no debe ser inferior a 100.000, y no debe haber gas corrosivo, líquido o gas explosivo en el sitio;
