Sistema de mezcla automático de la batería de la máquina del lacre del laser

Sistema de mezcla automático de la batería de la máquina del lacre del laser

Pesando y sistema de procesamiento por lotes por lotes (mezcla de los materiales del ánodo y del cátodo de la batería de litio, del sistema de procesamiento por lotes por lotes de pesaje electrónico, procesamiento por lotes por lotes completamente automático de la batería de litio)

parámetro

Capacidad del ingrediente: 5T/h

Exactitud de ingredientes: 0,2%

Ingrediente máximo: 1000KG

Material típico

Sistema de mezcla automático de Ze cheng, materiales magnéticos magnéticos suaves que mezclan el sistema material, baterías de litio material de mezcla material ternario, PVC que pesa el material de mezcla, sistema de mezcla material de cuero, materias primas líquidas que pesan el material de mezcla, sistema de mezcla del material de revestimiento, fertilizante del BB que pesa el sistema de mezcla material, sistema de mezcla automático de goma del material, sistema de mezcla foliar del fertilizante, sistema de mezcla material aditivo, alimentar el pesaje del sistema de procesamiento por lotes por lotes, fertilizante que pesa la línea con la mezcla de la materia prima

Las características de

El pesaje del procesamiento por lotes por lotes es ampliamente utilizado en industria química, acero, grano, muelle y otras industrias. Con la mejora de la automatización de fábricas, el sistema automático del pesaje y de procesamiento por lotes por lotes tiene la rastreabilidad de la confiabilidad, de la estabilidad y del informe, que substituye la operación manual tradicional y elimina la pérdida económica causada por la operación incorrecta. Por lo tanto, juegos de pesaje y de procesamiento por lotes por lotes un papel extremadamente importante en el proceso de producción.

Composición del sistema de procesamiento por lotes por lotes

1. Sistema de envío de la materia prima (equipado generalmente de la estación de la bolso-abertura, de la estación de la bolso-abertura para los pequeños bolsos de 25kg, o de la estación de la bolso-abertura para los bolsos de la tonelada)

sistema transportador material 2 (1 vacío de la presión negativa 2 de la transportación neumática de la presión de positivo que alimenta la máquina de elevación de 3 cubos que alimenta la alimentación de la cadena de 4 tubos)

3. Sistema del compartimiento de almacenamiento (determine el material y el volumen del compartimiento de almacenamiento según el tipo de materias primas, las propiedades y ratio de material, los etc.)

Sistema de procesamiento por lotes por lotes (tipo: método del incremento, método de la pérdida de peso del decremento. Transporte: correa, tornillo, vibración, etc.)

5. Mezclador rio abajo (mezclador cónico, mezclador de disco)

1. Funciones del equipo

Este equipo termina principalmente la alimentación automática (negativa) del polvo material del polo del positivo de la batería, pesaje automático, mezcla automática, el material mezclado se carga automáticamente en el coche del transporte, partículas tamizadas cargadas automáticamente en barriles.

2, parámetros materiales:

2.1. Materiales positivos: Hora de la comida total de todos los materiales: 15 minutos.

2. lote negativo del materialEach 2,2: Hora de la comida total de todos los materiales: 10 minutos

3. El barril material proposalArtificial técnico mencionó la máquina de alimentación del vacío (o el alimentador de tornillo) abajo, la paja en el IVA, interruptor de comienzo, máquina de alimentación del vacío con la succión de la presión negativa a los barriles materiales de alimentación, barriles debajo del sensor de pesaje, detectando el peso total W1, al fijar una necesidad material de añadir el material del peso W2, el equipo, cálculo automático del peso material del barril W3 = W1, W2, tornillo que transportaba el dispositivo conducido por la rotación del motor servo, el material a barriles de revolvimiento, cuando peso alcanza el W3, motor servo a la parada, válvula del IVA apagó. (B material tiene el mismo principio)

Pulverice A, B en curso de cargamento, revolviendo la rotación del motor de los barriles, comenzó a revolver, después de mezclar, la parada que revuelve, mediante la tolva de cuatro polvos que pesa el sensor que detecta el peso material W1 del polvo, embudo al fijar necesidad a alimentar el pequeño material del coche, más el cálculo automático del equipo del peso W2 del peso material del barril W3 = W1, W2, motor servo conduce el tornillo que transporta el dispositivo para girar, material a la mezcla para revolver barriles, cuando el peso alcanza el W3, motor servo a la parada, válvula del IVA apagan. El polvo transportador se añade al tamiz vibratorio, a través del cual las partículas grandes se separan y se alimentan en el cilindro de recogida. El polvo defendido se alimenta en la carretilla material siguiente

3.1. Máquina de alimentación del vacío

Usando el principio de vacío, el polvo se transporta al dispositivo de mezcla en la segunda planta. La capacidad transportadora del equipo es 6000KG/H. El embudo ismadeof304stainlesssteel.

mecanismo de la tolva de alimentación 3,2

Se compone principalmente del bastidor de la ayuda, embudo y sensor del pesaje. El tanque de mezcla en el embudo, hecho del acero inoxidable duplicado. Ayuda angular cuatro que pesa los sensores, cada uno con un peso máximo de 100Kg.

polvo 3,2 que transporta el mecanismo

El motor servo conduce el tornillo transportador para transportar el polvo hacia fuera. El tornillo formado cuchilla especialmente diseñado del dragón se adopta para transportar el polvo hacia fuera con la rotación del motor servo.

3.4. Coche móvil

Independientemente el movimiento la carretilla, usando la carretilla del material de la máquina del polvo del bolso, empuje de la carretilla en el lugar, abre la cubierta superior, presionar la tecla de partida, alimentación automática.

3.5. Abra la bolsa en el recurso seguro:

La estación de descarga manual SWDS800 es un equipo de la bolso-abertura que vaciar el material en la estación de descarga después del bolso está quebrado manualmente.

El operador coloca el bolso en el soporte y lo empuja en la rejilla. Después, el operador cortará un agujero vertical en el bolso, y vierte el bolso de sacudida para hacerlo vacío, el material por poder en la tolva. El filtro de aire comprimido incorporado del colector de polvo puede recoger el polvo producido en curso de vaciar el bolso material. Para los modelos asociados del filtro del polvo, el filtro es limpiado por la inyección reversa del aire comprimido. El polvo cayó nuevamente dentro de la tolva.

Tipo no: SWDS800

Descarga del peso: bolso 10~50kg/

●descarga de velocidad: 80~160bags/h

●área de la filtración: los 9m

●exactitud de la filtración: 2um

●consumo del aire: los 0.5m

trituradora universal 3,7

La máquina es ampliamente utilizada para machacar muchas clases de pequeño bloque, de tira y de materiales medios y bajos granulares de la dureza en farmacéutico, comida e industrias químicas. La fineza de pulido se puede ajustar libremente entre la malla 12-120 según la pantalla y los requisitos de producción.

La máquina UTILIZA el movimiento relativo de alta velocidad entre el disco movible del diente y el disco fijo del diente para machacar los materiales machacados por la acción completa del impacto de la barra del diente, de la fricción y del impacto de los materiales en uno a.

La estructura de la máquina es diseño simple, científico y razonable, funcionamiento fuerte, estable, machacando efecto es buena, el material machacado puede estar directamente por el respiradero de pulido de la cavidad del anfitrión, el tamaño de partícula se puede obtener cambiando diversa abertura de la malla, la pared interna de la cubierta toda la superficie trabajada a máquina lisa, cambió los modelos antes de la aspereza de la pared, el fenómeno del polvo acumulado, medicina, comida, sustancia química y el otro proceso de producción más conforme a estándares nacionales, alcanzó los requisitos del “GMP”, por farmacéutico, la comida, las industrias químicas alabanza y la confianza de usuarios.

Se utiliza principalmente en farmacéutico, comida, la sustancia química y la otra dureza de las industrias no es operaciones machacantes materiales grandes, sino también se puede utilizar para machacar la dureza baja de minerales nos-metálico, el efecto es mejores.

Características:

1. Fineza uniforme: (el índice calificado de productos finales el ≥98%), que se puede defender suavemente;

2. De alto rendimiento: la salida máxima de esta serie puede alcanzar 2000Kg/h, además, según las necesidades de clientes puede ser modificado para requisitos particulares con una salida más grande del equipo no estándar para cumplir los requisitos del uso de clientes con de alto rendimiento;

3. Limitado por características materiales: por ejemplo, es conveniente para machacar toda clase de cereales, de azúcar, de materiales medicinales, de etc.;

4. Aplicabilidad fuerte: el pequeño equipo de prueba se puede configurar con el voltaje 220V, que es ampliamente utilizado en institutos de investigación científica, universidades y escuelas secundarias técnicas, etc.;

5. Machacamiento de método: disco del diente, tipo del martillo;

6. Material: todo el acero inoxidable, acero inoxidable material del contacto;

7. Sistema operativo: botones ordinarios, pantalla táctil del PLC;

8. Retiro de polvo: retiro de polvo simple, retiro de polvo del pulso;

9. La máquina se equipa de la chaqueta de la circulación del agua para reducir la temperatura de la cámara de la máquina.

Iv. parámetros técnicos:

sistema operativo 3,8

Operación de la pantalla táctil. Hay poder prendido, parada de emergencia, manual, botón automático.

sistema de control 3,9

La máquina se equipa del tablero eléctrico independiente, el interruptor de la protección de la salida, la fuente de alimentación de la estabilidad de la C.C. y los otros componentes de circuito de poder, PLC del control, retransmisión, etc. Y conexión externa, usando los conectores y la tabla terminal. El PLC adopta el omron. El techo del cable de transmisión está perforado parcialmente. Los cables entre el otro equipo se atan con alambre y se instalan tubos en la parte inferior.

3,10 sistema de control de flujo de IPD

Sistema de control avanzado de flujo de IPD, pesando el sensor, PLC, motor servo, control de tres unidades de control y ajustarse, asegurar la exactitud del pesaje en el ambiente dinámico, evitar excesivo o la pequeña cantidad de proceso.

4. Composición del equipo

5. Lista de la configuración de componentes importantes

6. Medios de la energía

El comprador proporciona los medios siguientes de la energía

aire comprimido 6,1: 0,4 ~ 0.6mpa (4-6kgf/cm2), el flujo de cada pedazo de aire comprimido es 10L/min, y la tarifa de utilización es el 50%

6,2 temperaturas ambiente: 20 ~℃ 35

humedad relativa 6,3: 5 ~ el 55% HORA

fuente de energía 6,4: AC220V, monofásico; La fluctuación del voltaje es menos del ±10%; Fuente de alimentación: Grado del vacío 3KVA/4.5: -101kp ~ -50kp.

7. Condiciones ambientales

El dispositivo puede actuar sin barrera bajo condiciones ambientales siguientes.

temperatura dinámica de 7,1 temperaturas: 5-35℃

Temperatura de almacenamiento: 0-40℃

7,2 humedad 30-80% pero ninguna condensación.

7,3 no deben contener el gas de la sal, gas corrosivo del gas tóxico.

el polvo 7,4 no tendrá ningún polvo conductor.

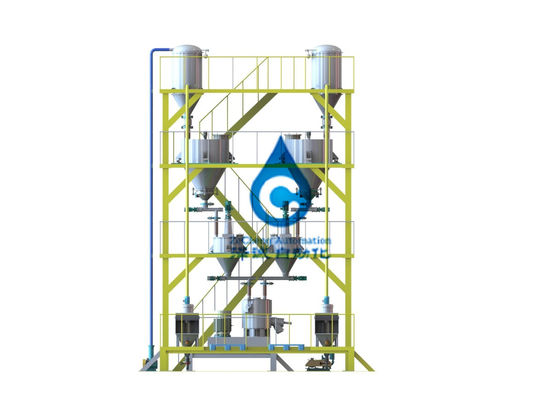

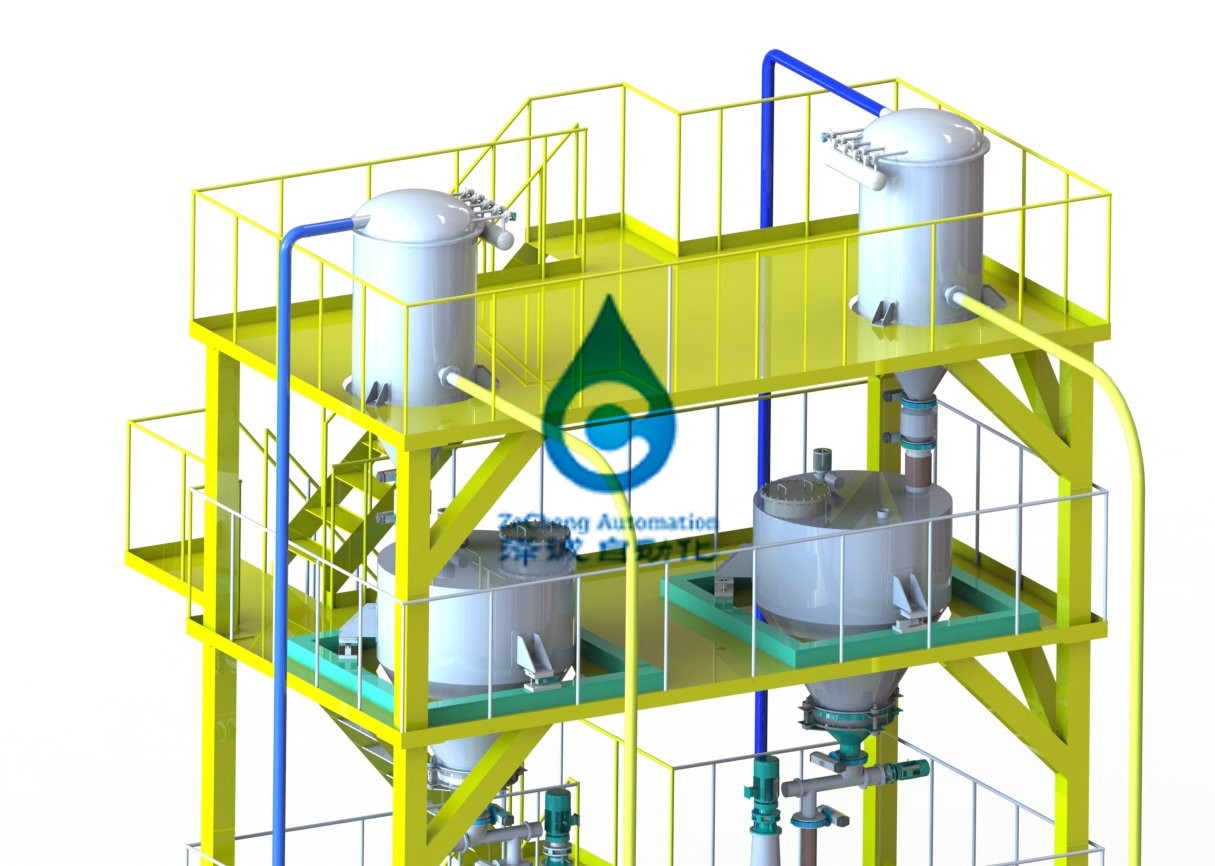

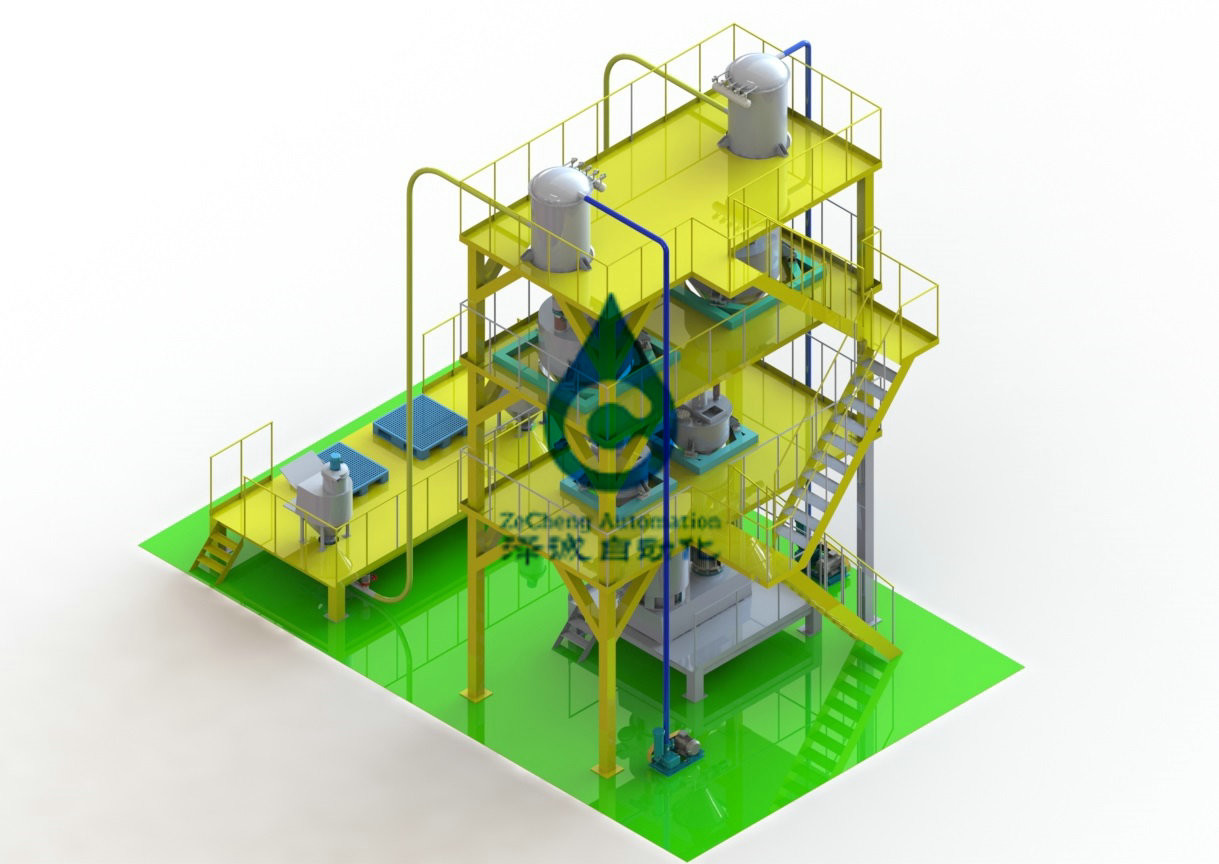

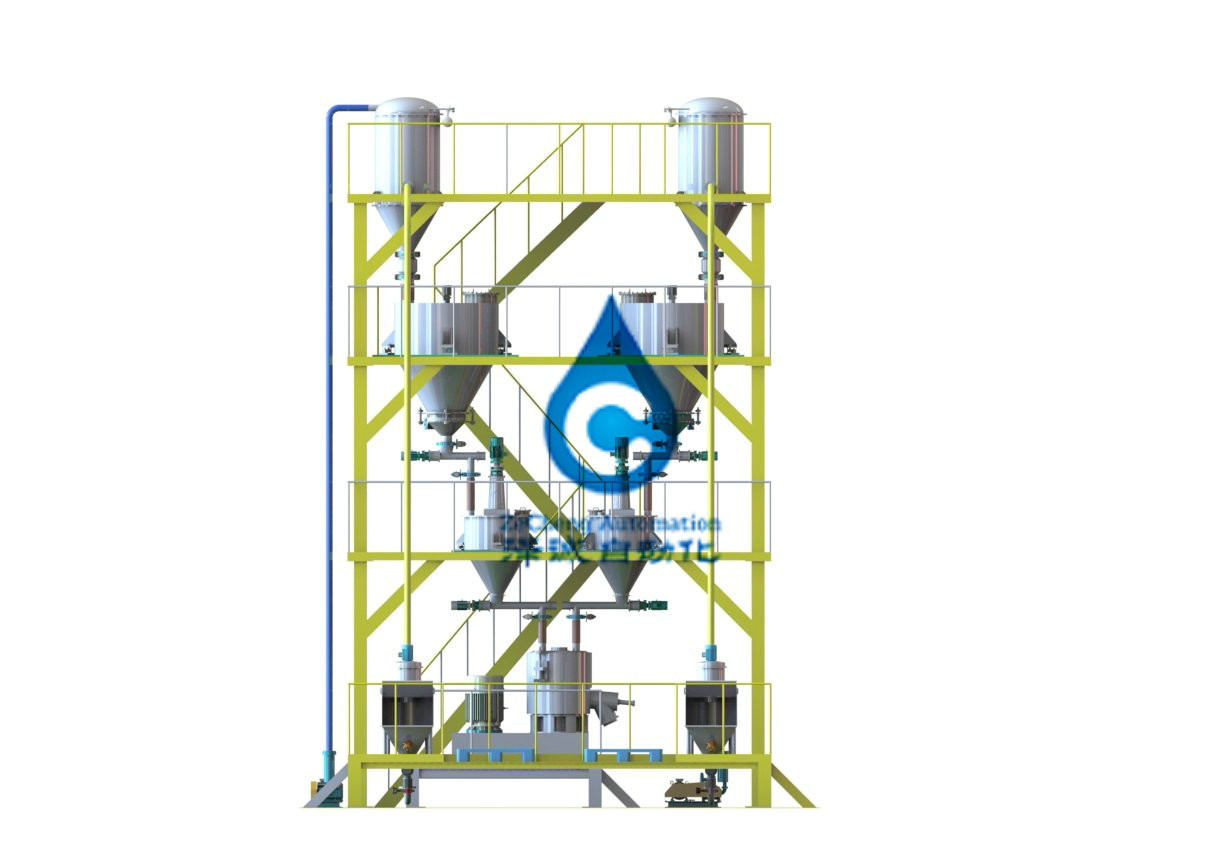

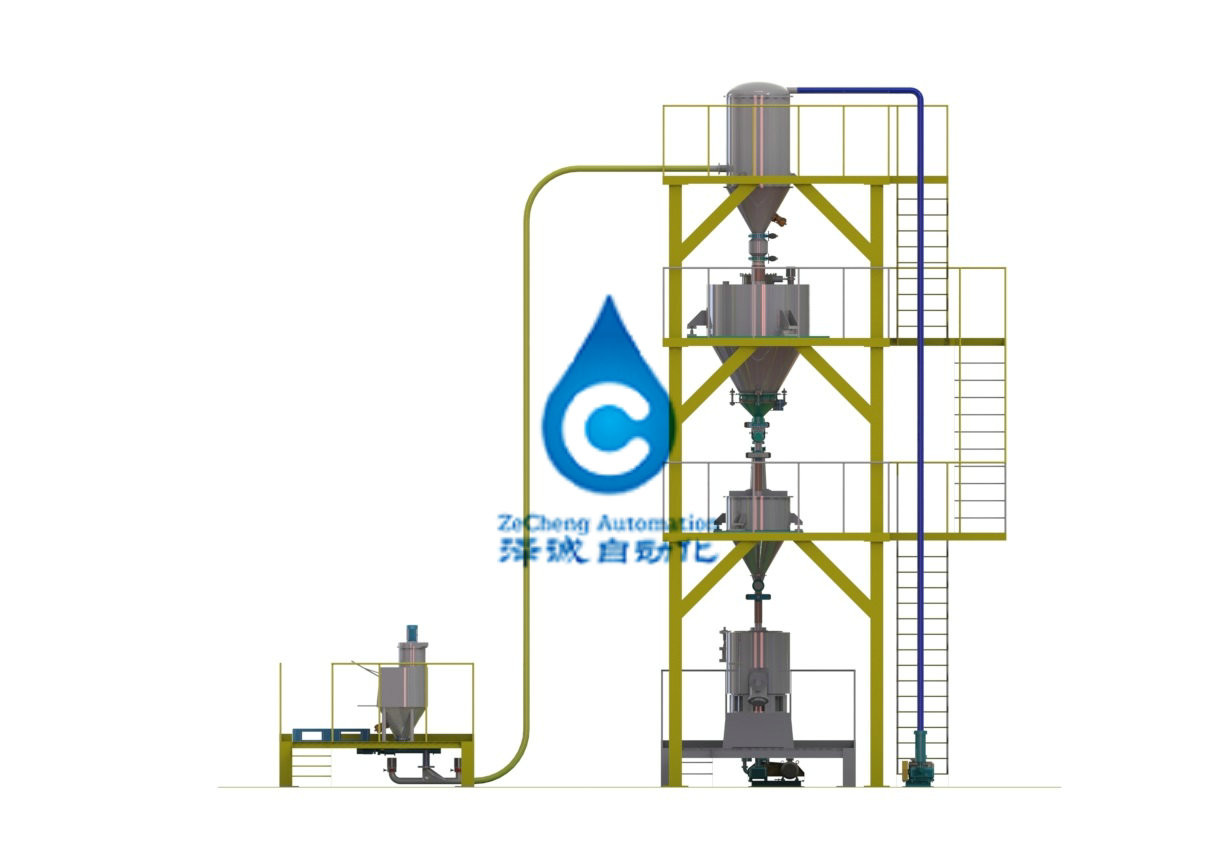

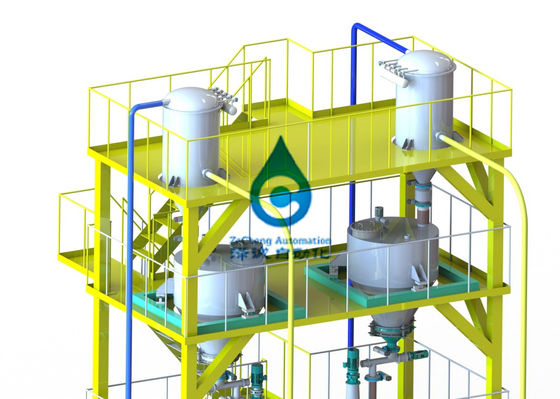

8. Diagrama esquemático del equipo

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
