Cadena de producción de la batería de ión de litio laser que sella la estructura simple de Euipment

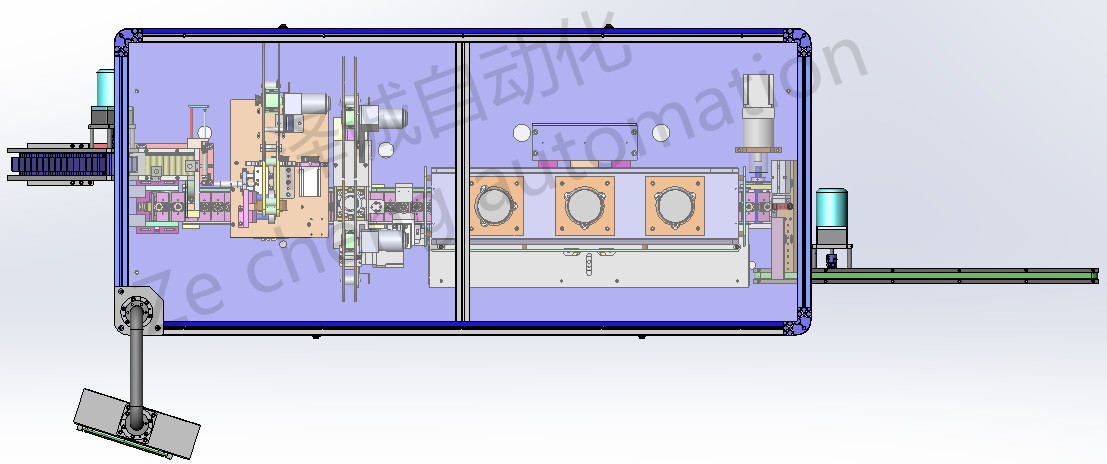

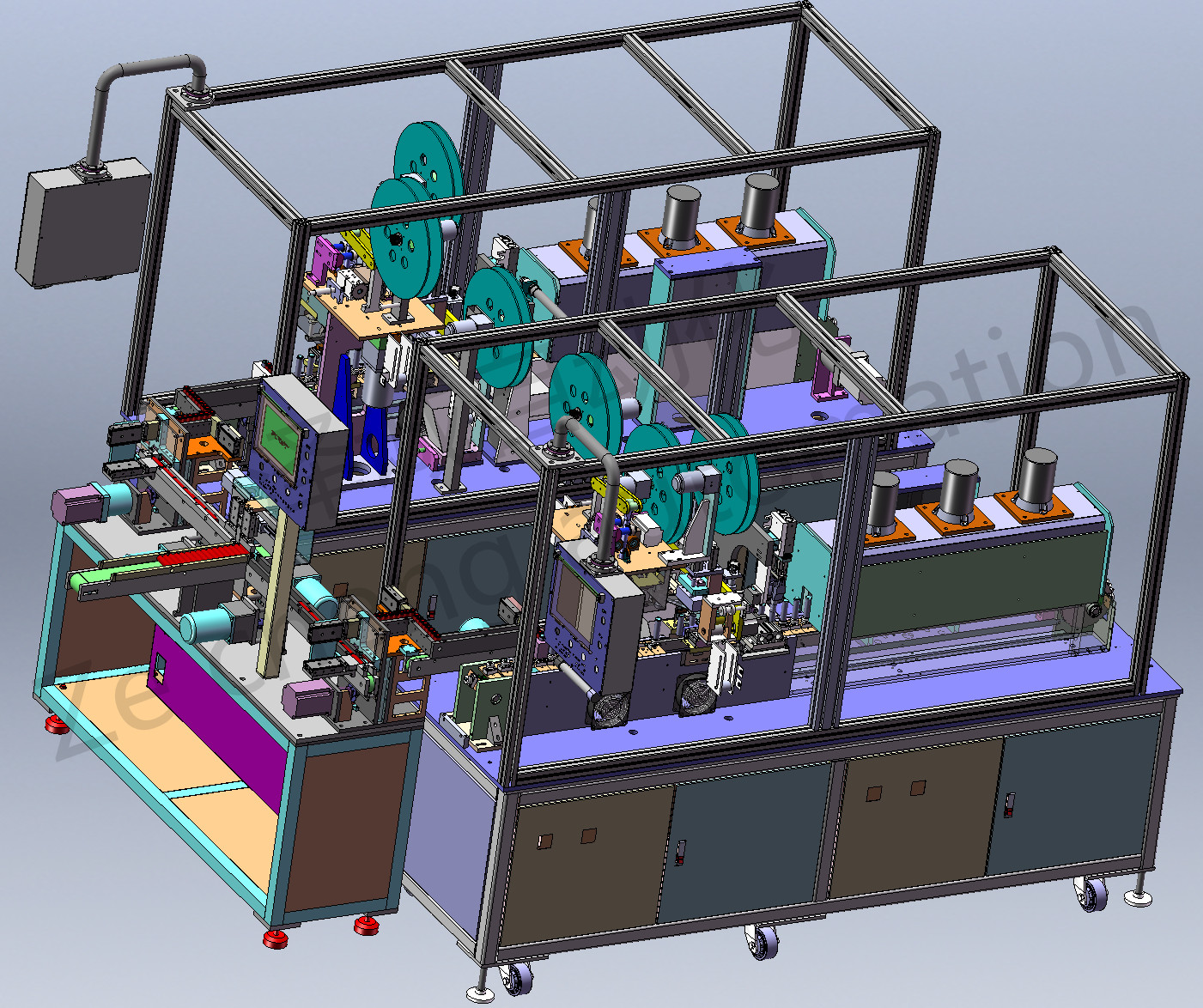

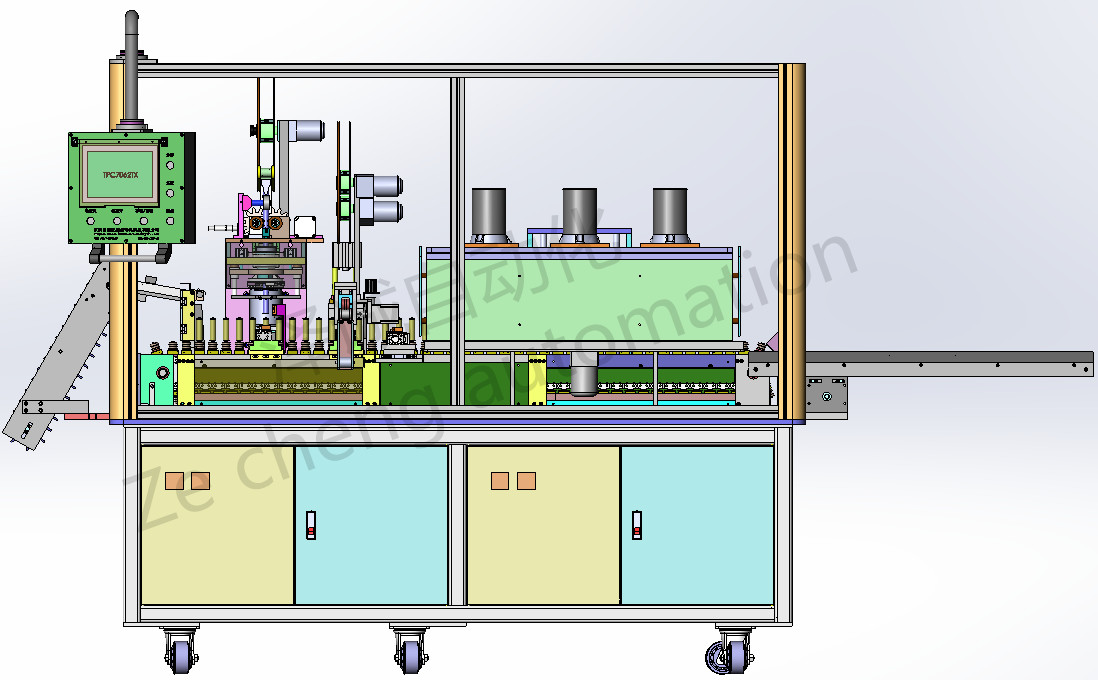

Utilizado para la manga automática de PET/PVC de la batería cilíndrica 18650, más la formación positiva del cojín del aislamiento y del encogimiento del calor. La máquina entera adopta la estructura transportadora de cadena.
La batería se fija por adsorción en la base da alta temperatura del imán, y la cadena se transporta paso a paso para terminar el tubo termocontraíble de la manga de colocación, de la hoja del aislamiento del top de colocación del sacador, de la colocación secundaria y del calor
Contracción del viento y otras funciones.
2. Flujo de acción del equipo
Perfore la descarga de colocación secundaria del → de la contracción del calor del → del aislamiento de la hoja del → del buje del → superior de la altura
3: parámetros técnicos del equipo
| Los parámetros básicos | |
| Sola eficacia de la máquina | P100PPM |
| Velocidad linear de cadena | Frecuencia variable 0-3m/Min ajustable |
| Tarifa del paso del producto | 99,50% |
| Tarifa de la rotación del dispositivo | el 98% |
| Muere la vida | +/- 0,3 milímetros |
| Muere la vida | 800000 veces o más |
| Temperatura termal de la contracción | Temperatura ambiente - 200℃ ajustable, precisión ±2℃ |
| El ruido | DB 60 o menos |
| Configuración de la planta | |
| El aire comprimido | Acuidad 0,6 MPa |
| El voltaje de entrada | 380 v/50 herzios, 25 kilovatios |
| Agua del grifo | Proporcione el interfaz del tubo de agua de 1 pulgada al pedazo de la instalación de equipo |
| Descarga de las aguas residuales | Proporcione el interfaz del tubo de descarga de las aguas residuales de 1 pulgada al pedazo de la instalación de equipo |
4. Componentes principales del equipo
| NO | El nombre del | Se introduce el contenido |
| 1 | Mecanismo de alimentación | 1 sistema, atracando el equipo delantero, el esconder automático. |
| 2 | Fije la organización | 1 sistema, incluyendo la bobina que desenrolla, barra de la guía, barra de la guía, dirige el motor servo, cortador rotatorio del anillo, alta parte inferior del tubo encogible caliente de la colocación exacta secundaria; La batería es conducida por el bloque del cilindro V para realizar la colocación exacta de la batería. Para alcanzar la longitud termocontraíble del tubo que alimenta, corte automático del anillo. Más rollo de recarga usando vínculo de la cinta, asegura continuidad y fácil actuar. El cortador es dirigido por una manga de la guía para asegurar la exactitud. El corte rotatorio del anillo de la cuchilla es conducido por un motor de escalonamiento. |
| 3 | Mecanismo automático del aislamiento del parte movible | Un sistema, incluyendo desenrollar aislado de la película, el dibujo de pasos y cortar con tintas neumático, el rebobinar del pedazo. Para realizar la perforación y cortar del cojín de goma del aislamiento positivo, se espera que la batería sea extrema automáticamente. La basura tiene una bobina del mecanismo de bobina. |
| 4 | Mecanismo de la corrección de posición | 1 sistema, corrige la posición de la batería y el accesorio del imán antes de la contracción termal, hace el palillo del imán al fondo de la batería, se asegura de que el borde inferior del paquete no tocará el imán en la contracción del calor, evita el mún borde inferior del rollo. |
| 5 | Horno del calor | horno de la contracción de 1 aire determinado, caliente, distribución de la circulación del aire caliente en el horno, uniforme de la temperatura del aire caliente, control exacto, la cinta transportadora que camina en la rotación de la batería del horno, para asegurar la uniformidad del calor del tubo termocontraíble, del encogimiento termocontraíble del tubo cerca de la superficie de la batería y para mantener hermoso. |
| 6 | Mecanismo de transporte | 1 sistema, integrado principalmente por la impulsión del piñón de cadena y del paso, termina la alimentación del paso de la batería, y después carga la batería en la manga, el cojín de goma, la contracción del calor, la descarga y otras áreas funcionales. Cada placa de cadena se equipa de una batería magnética de la adsorción de la plataforma. |
| 7 | estante | 1 sistema, soldadura cuadrada 50. |
| 8 | El interfaz antropomecánico | 1 sistema, gira el interfaz antropomecánico. |
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
