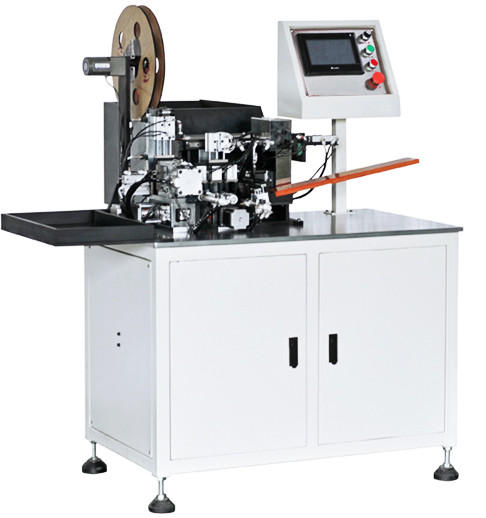

ZC - 5.1-18650 en la máquina de la cáscara
descripción 3.1.1:
Este producto es conveniente para la producción de batería cilíndrica coloca el cojín del aislamiento - célula en el proceso de la cáscara. Los procesos múltiples son terminados automáticamente por una máquina. La cáscara de acero de la batería se vierte en la tolva en lotes; El material del cojín del aislamiento se carga en un rollo entero. Ponga manualmente la célula semielaborada en la placa inclinada de alimentación; Alimentación automática del equipo; Alineación automática del oído polar; El formar automático del oído del polo; A ras abajo el cojín del aislamiento; La célula incorpora la cáscara automáticamente; Después de incorporar la cáscara, la fila entera de los flujos de la célula de la operación de la multi-estación; La parte posterior se puede conectar con a tres-en-uno la máquina; Una línea de la cáscara al surco rodante se termina. Adopte el sistema de control del PLC; Interfaz antropomecánico de la pantalla táctil; Operación humana.
El equipo es bien hecho, eficiente, confiable, fácil de actuar y fácil mantener.
diagrama esquemático 3.3.2 del proceso de trabajo:
3.3.3 parámetros técnicos
1. Después de firmar el contrato de compra, el partido a proveerá del partido b las materias primas para eliminar errores gratuitamente; Cáscara de acero 200 PCS. 100pcs de células eléctricas. Y asegúrese de que las materias primas de la muestra de la eliminación de errores sean constantes con las materias primas usadas en el equipo subsiguiente.
2. La cáscara de acero no tiene ninguna deformación y la tolerancia dimensional cumple los requisitos tecnológicos.
3. La posición del estirón del polo de la base de la bobina es normal, y la deformación máxima del estirón plano del polo es el ° ±5;
4. El diámetro relativo directo máximo de la cáscara de acero es el ≤ 0.2m m; Puede incorporar la cáscara normalmente.
5. Parámetros básicos:
| NO. | El nombre de parámetro | Parámetros técnicos | unidad | Para la nota |
| 1 | Método de cargamento del cojín del aislamiento | La anchura de los 20 +/- 0,1 milímetros | Milímetro | El cargamento entero del volumen |
| 2 | Método de alimentación de la cáscara de acero | Tensión al azar | a | 600 o tan por tiempo |
| 3 | Eficacia de la línea entera | ≧ 50 | A/minute | |
| 4 | Producción de productos finales | 99,80% | ||
| 5 | Tarifa de la rotación del dispositivo | el 95% | (no recordaba por el equipo u otras razones) | |
| 6 | Suministro de aire | 0,5 ~ 0,8 | Mpa | |
| 7 | Fuente de alimentación del voltaje | AC220V/50 herzios | ||
| 8 | Poder clasificado | 0,5 | Kilovatio | |
| 9 | El volumen de la máquina | Longitud * anchura * altura | Milímetro | 1500 * 1200 * 1600 |
Compromiso de la cooperación
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
