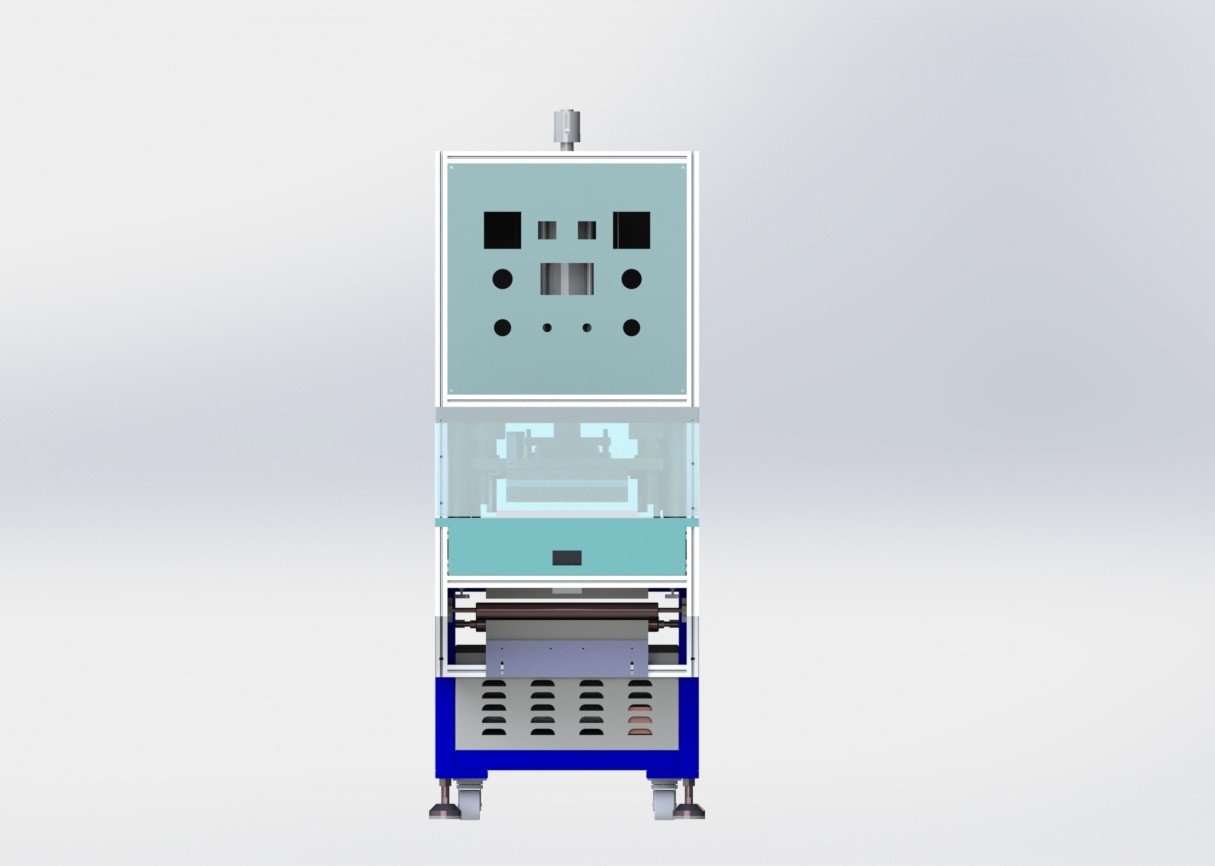

Equipo frío caliente de la prensa de la célula ajustable de Li Ion Battery Manufacturing Equipment Battery
1, el perfil
El dispositivo se utiliza principalmente para flaten la célula del cuadro laminado o la célula cuadrada después de la laminación. La presión y la temperatura se pueden ajustar según las necesidades.
Características

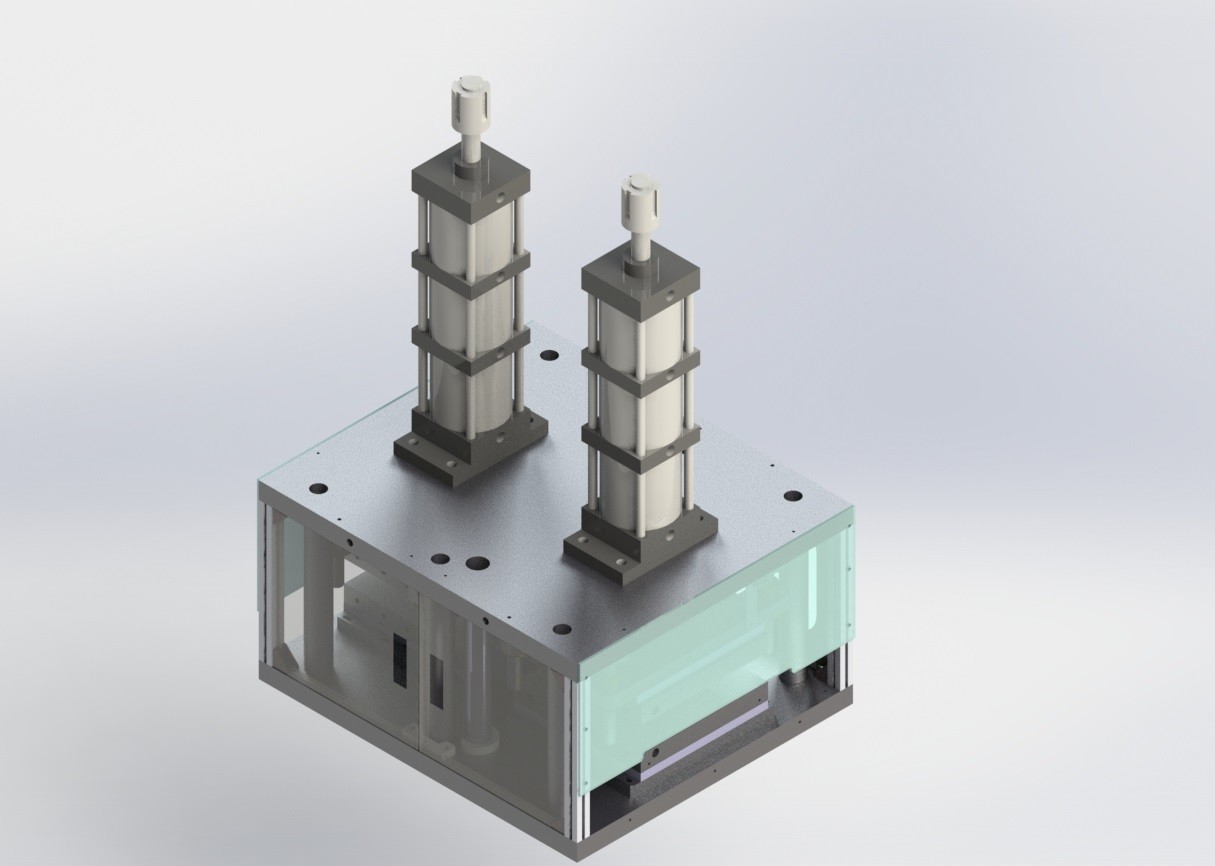

--- la batería en cada estación es presionada completamente por el cilindro gaseoso líquido del aumentador de presión, y la presión puede ser ajustada. Adopte el tipo de la banda transportadora para conducir la batería para moverse.
-- eficacia alta: estación doble, una prensa caliente de la estación, prensa fría de dos estaciones. Prensa caliente y press.8 frío PCS/min (la eficacia específica se determina según el tiempo el presionar caliente y el presionar frío)
-- gastos de explotación bajos
El equipo tiene alto nivel de automatización y de operación manual simple.
Presión plana: ≤ 2000KG
2. Área acuciante plana: 350x480m m
3. Paralelismo de la placa acuciante: ≤ 0.1m m
4. La presión y el tiempo planos pueden ser ajustados;
5, calientes y frías presiones se equipan de los sensores de la presión y de la exhibición de la presión
Para adaptarse a las especificaciones
tamaño adaptante de la batería del objectsThe 3,1
| Modelo | Con (milímetros) | Longitud (milímetros) | Grueso (milímetros) |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
3,2 parámetros técnicos del equipo
|
Especificaciones Artículo |
ZCA07-202 | |
|
Parámetros técnicos |
eficacia (PPM) | 8 (según tiempo caliente el presionar acuciante, frío) |
| Gama ajustable de la anchura del accesorio | Ajustable o reemplazo, referencia a adaptarse al modelo de la batería | |
| Presión del trabajo (T) | 2 | |
| Exactitud del control de la temperatura | +/-1℃ | |
| Sistema del aire comprimido | 0.4-0.6MPa | |
| El poder total (kilovatios) | 15 | |
| Poder de funcionamiento normal (kilovatios) | 13 | |
4, especificaciones mecánicas
el dispositivo del systemThe de 4,1 estantes tiene un marco de soldadura cuadrado, y el substrato es una placa de acero con un grueso de 25-30m m. Se electrochapa la superficie.
4,2 impulsiones de motor de escalonamiento de alimentación automáticas del systemThe la banda transportadora para mover la batería desde la estación de alimentación a la prensa caliente, de la estación caliente de la prensa a la estación fría de la prensa, desde la estación fría de la prensa a la estación de descarga.
la placa de presión superior y más baja del systemThe el presionar caliente 4,3 se calienta a través del tubo de calefacción, el regulador de temperatura controla la temperatura, el tiempo el presionar caliente se fija de la pantalla táctil, y la presión del cilindro gaseoso líquido de la presión puede ser ajustada. Área 350*480m m el presionar caliente.
se termina el systemAfter frío de la presión 4,4 el presionar caliente, la célula se mueve a la estación el presionar frío, la plantilla más baja es refrescada por la agua en circulación, el tiempo el presionar frío se fija de la pantalla táctil, la presión del cilindro gaseoso líquido del aumentador de presión puede ser ajustada, y el área el presionar frío es 350*480.
operación de funcionamiento de la pantalla del systemTouch 4,5. Hay poder prendido, parada de emergencia, manual, botón automático.
la máquina del panelThe de 4,6 controles se equipa del tablero eléctrico independiente, el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y los otros componentes de circuito de poder, PLC del control, retransmisión, dispositivo de control de motor, etc. Y la conexión externa, usando los conectores y el terminal table.PLC adopta el omron. El techo del cable de transmisión está perforado parcialmente. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos abajo.
4. corrección systemAutomatic de rectificación 7 de la compensación de la banda transportadora del ANIMAL DOMÉSTICO.
5. MediumPlease de la energía proporcionar el medio siguiente de la energía
5,1, fuente de alimentación
1) cambio instantáneo del counterphase del voltaje AC220V± el 10%
2, frecuencia 50 herzios + 1 herzios
5,2, aire
1) presión 0.5mpa 5kgf/cm2
5,3, capacidad 1001/min
El dispositivo ambiental del conditionsThe puede actuar sin barrera bajo condiciones ambientales siguientes.
1) temperatura dinámica de la temperatura: temperatura 5-35℃Storage: 0-40℃
la humedad 30-80% pero no debe rociar.
3) la limpieza ambiental no será más baja de 100.000; Ningún gas corrosivo, líquido, gas explosivo en sitio
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
FAQ
Q1: ¿Es usted fábrica o empresa comercial?
: Somos fábrica, con nuestro equipo del R&D, departamento de la producción, de la soldadora de la batería, diseño del etc, dibujo, proceso, asamblea, comisión, y paquete y envío finales.
Q2: ¿Usted acepta el arreglo para requisitos particulares?
A2: SÍ. aceptamos la máquina modificada para requisitos particulares. nuestro R&D fuerte con la experiencia rica 10+year puede hacer el arreglo para requisitos particulares.
Q3: ¿Sobre precio?
A3: El precio es negociable. Puede ser cambiado según cada configuración interna de la clasificadora de soldadura o de la batería, y también su cantidad de la orden.
Q4: ¿Sobre entrega?
A4. La soldadora estándar se puede entregar dentro de 10days. La máquina modificada para requisitos particulares del montaje de la batería se puede entregar dentro de 40days o negociable.
