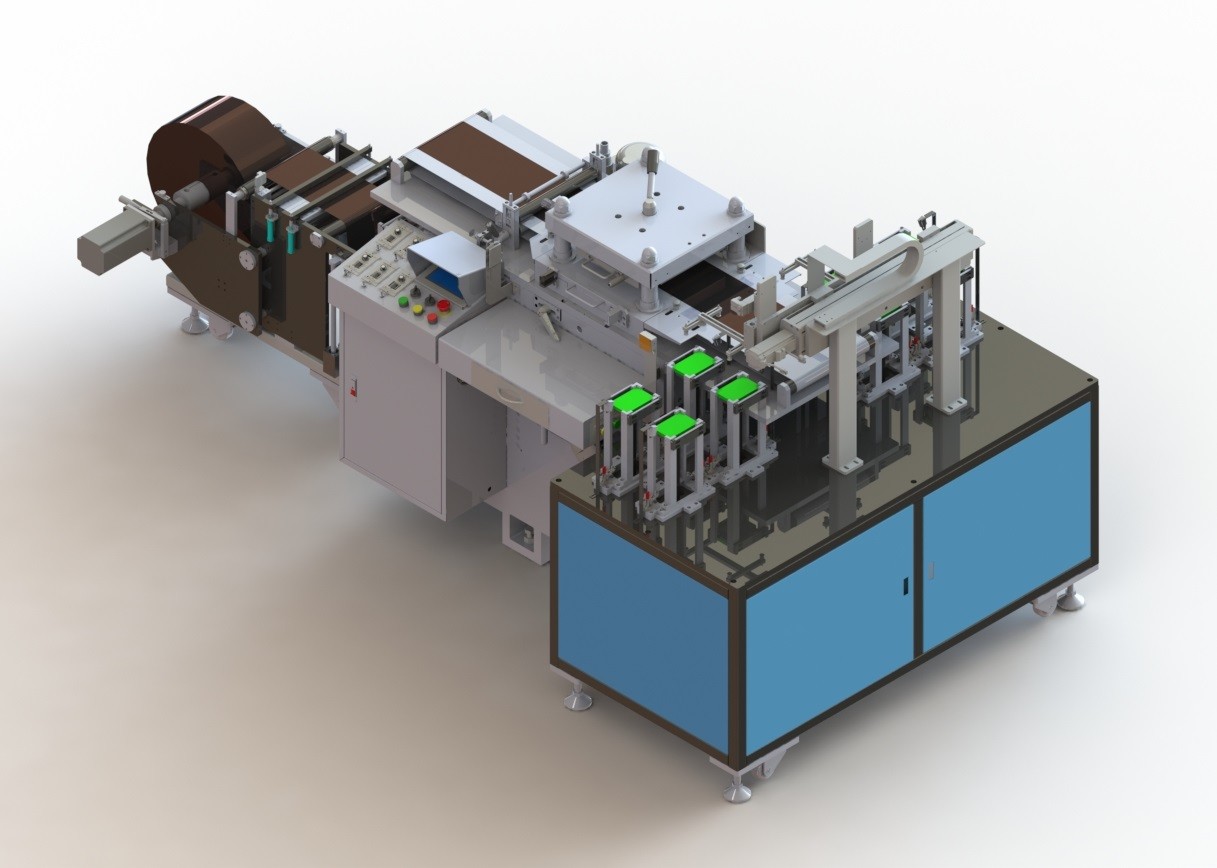

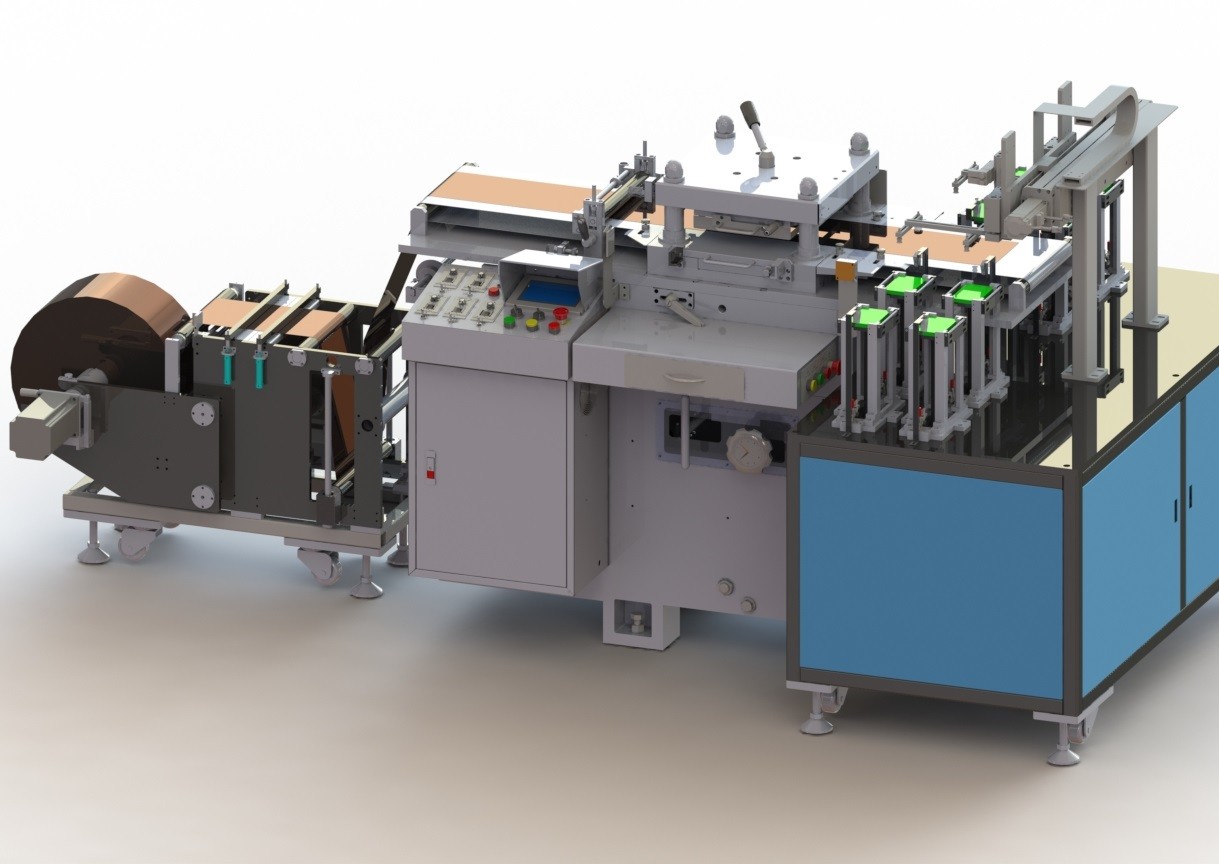

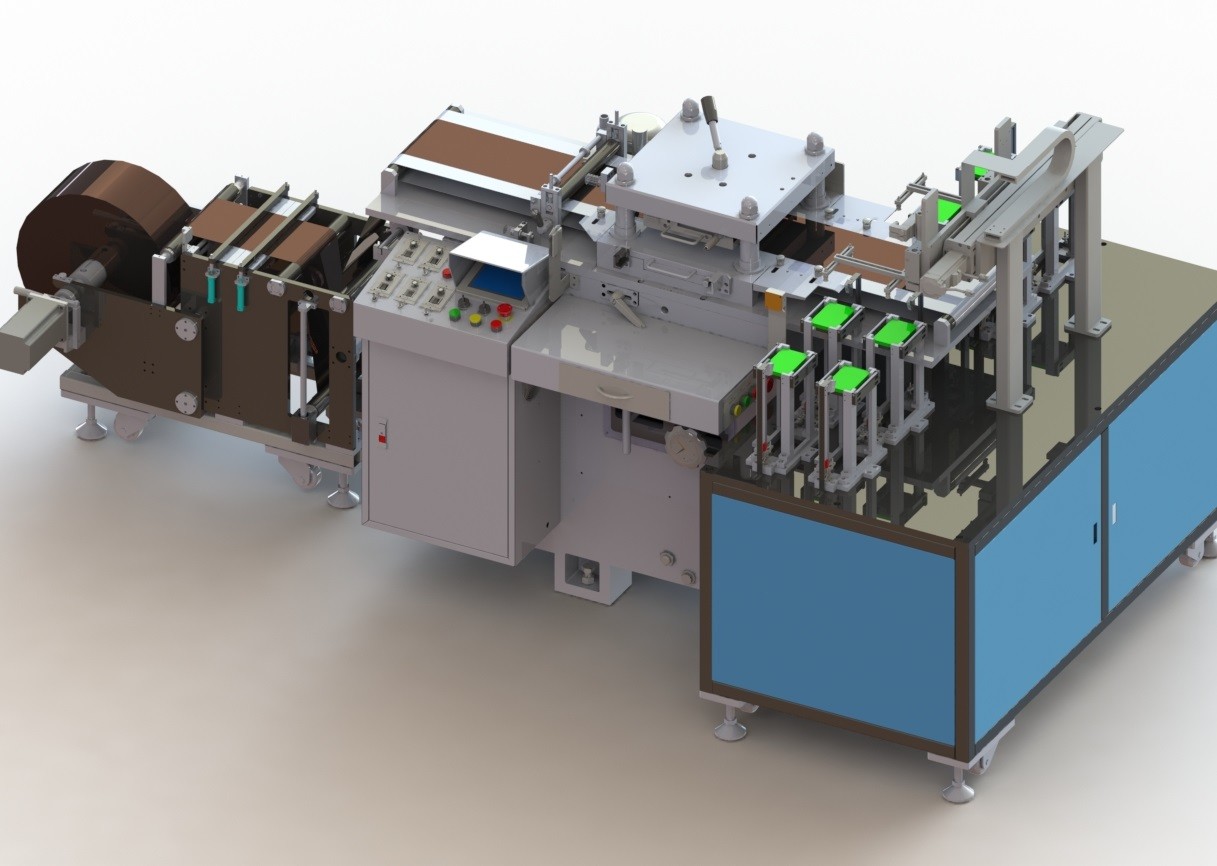

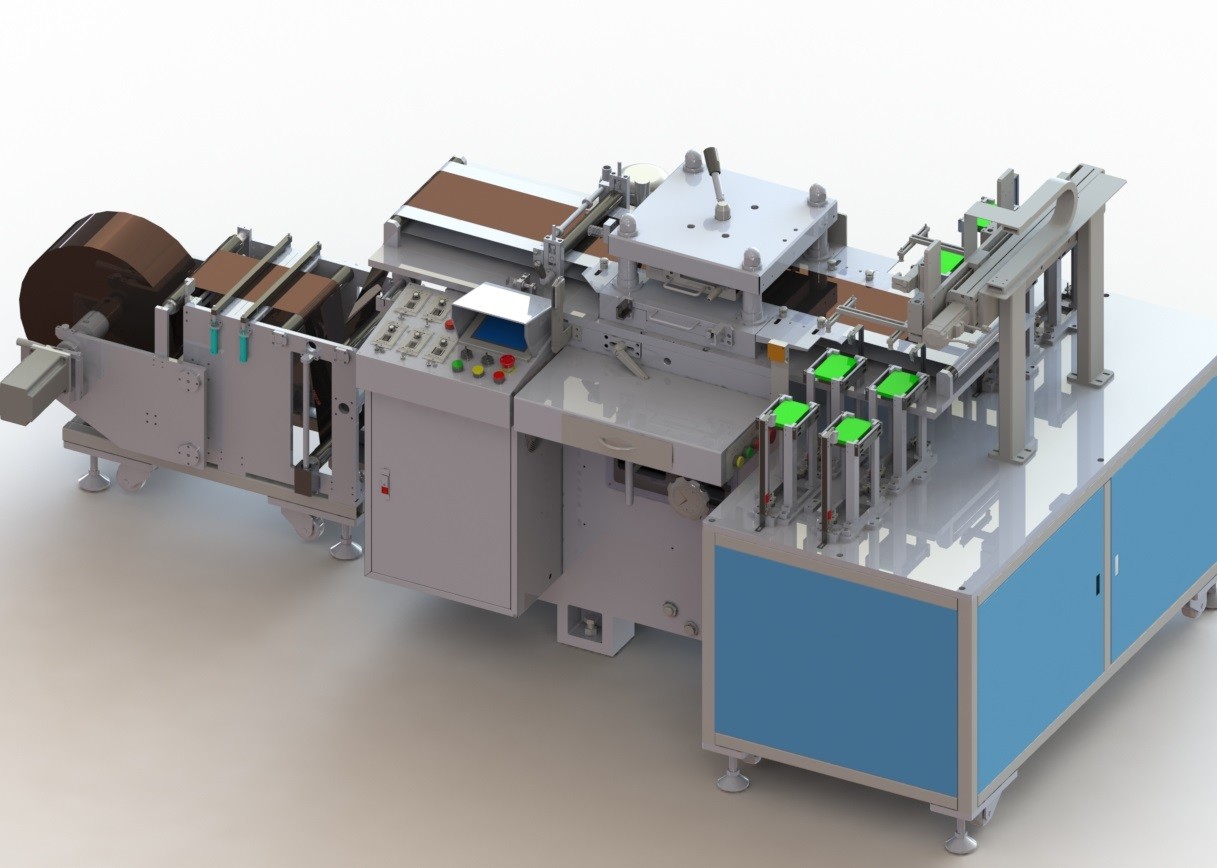

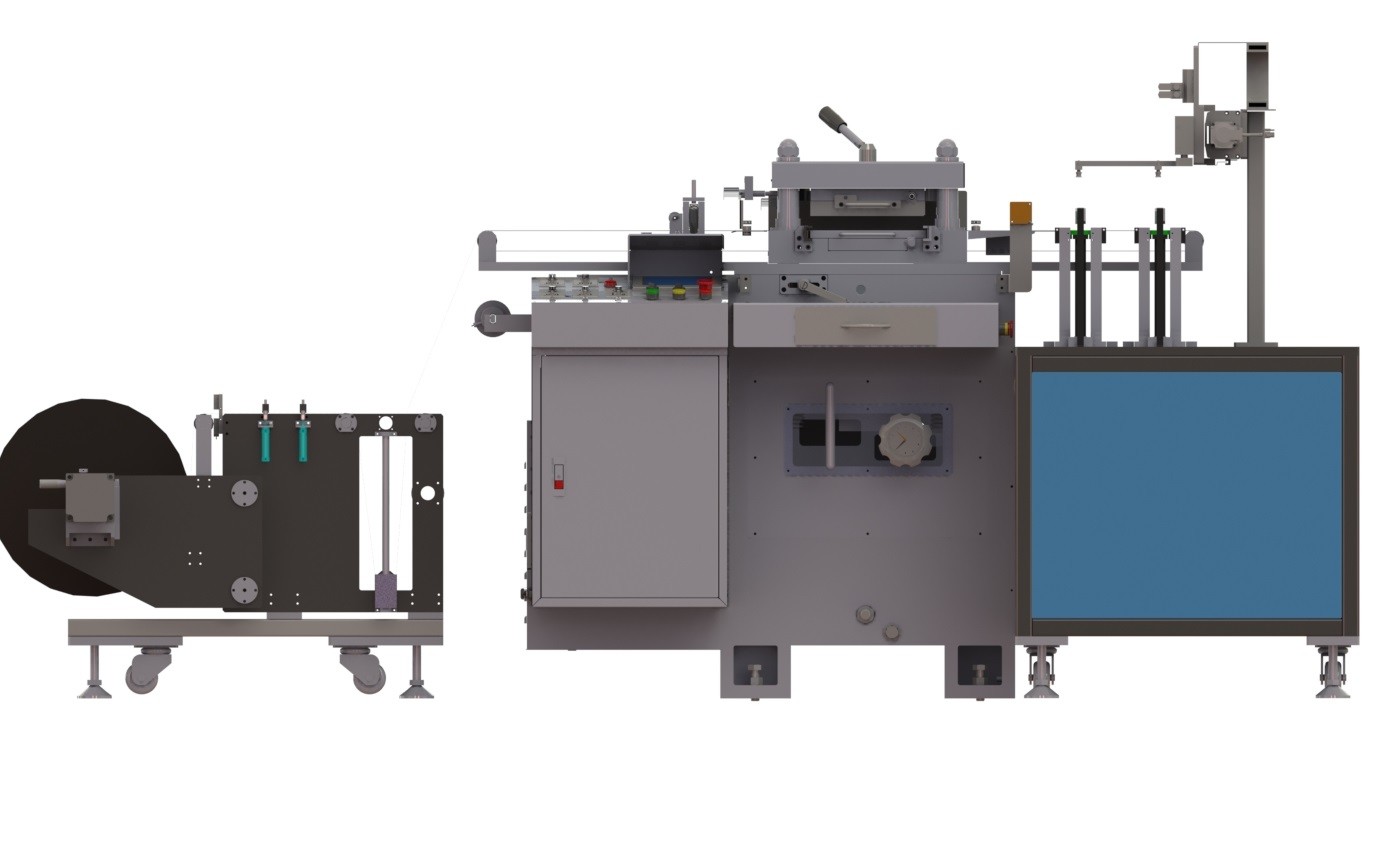

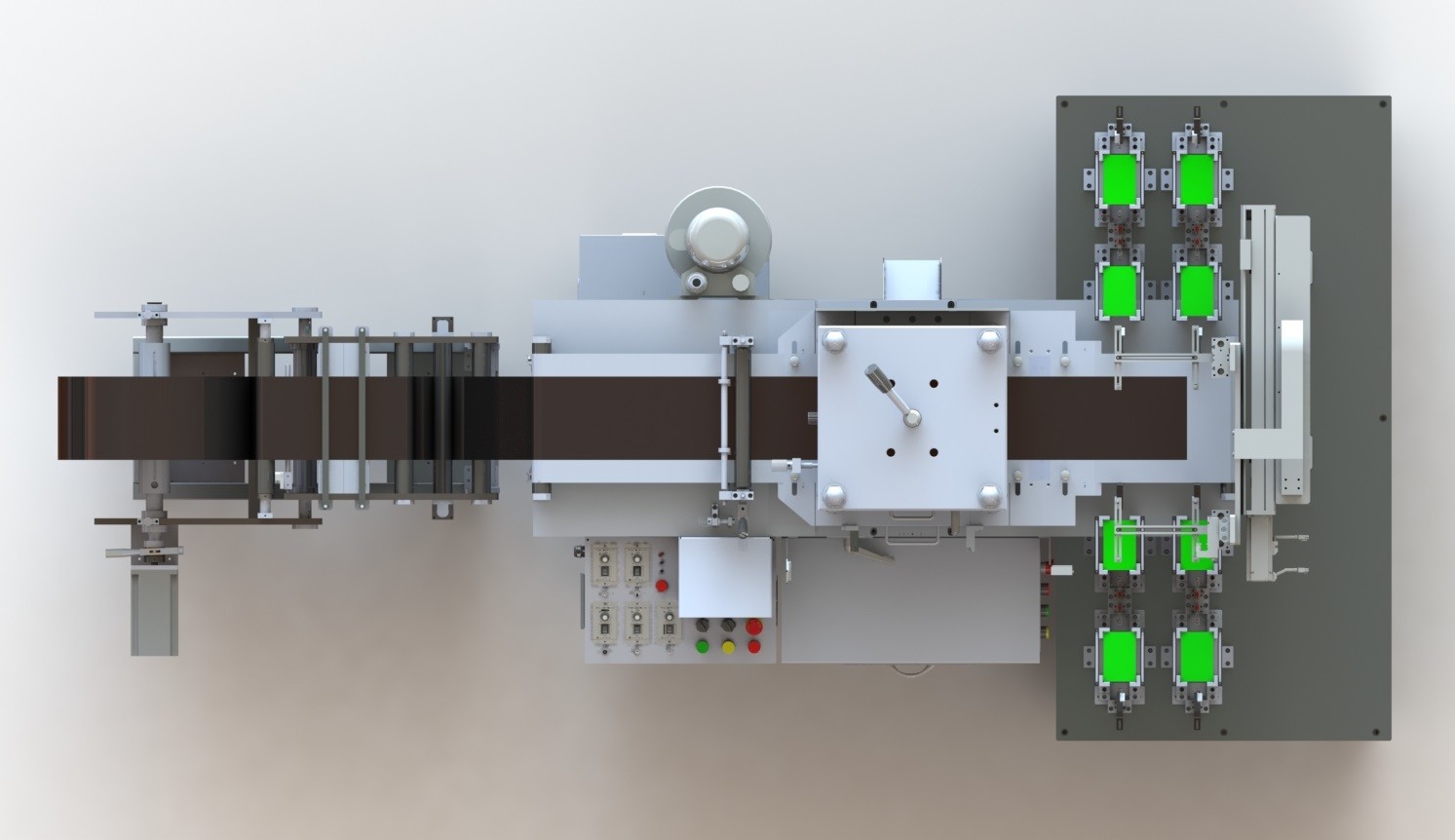

La cadena de producción de la batería de coche laser muere máquina que corta con tintas del polo automático
funciones del equipo
La máquina que corta con tintas conveniente para la formación de perforación del pedazo de polo de la batería (los oídos), se utiliza para la máquina de la laminación antes, velocidad rápida, menos rebabas y la pérdida del fenómeno del polvo, alimentación de rollo, caja de la alimentación que recoge la placa, la cortadora tiene el dispositivo especial de la corrección de la bobina, dispositivos de un escondrijo, dispositivos de conducción, dispositivo de rectificación de la placa del viaje, cortando el dispositivo, recibe el dispositivo del pedazo de polo, dispositivo inútil.
2. Requisitos del proceso de producción:
Funciones del equipo: conveniente para el estirón de formación de la correa de la hoja del polo de la batería, usado para el proceso delantero de la manga de laminar la máquina. Especificaciones de producto aplicables:
2,1 requisitos materiales entrantes: material de la bobina (anchura del pedazo de polo ≤325 milímetro, del diámetro externo máximo del material ≤600mm de la bobina); Peso máximo 400Kg, capa del intervalo o capa continua.
especificación 2,2 de las rebanadas convenientes del polo: la muestra de rebanadas del polo es como sigue:
3. Requisitos específicos
3.1. Funciones de proceso: después de la bobina manual, el desenrollar automático, corrección automática de la desviación, control de tensión, almacenamiento material y dibujo, el cortar con tintas de la herramienta, retiro de polvo y eliminación del polvo, colección material del borde, hoja del polo que alimenta a la plataforma de descarga, colección manual y transporte.
3.2. Es conveniente para la capa del hueco y la capa continua. Las placas positivas y negativas del electrodo se utilizan para ambos. Peso máximo 400kg;
3.3. Carrete: 3 pulgadas o 76m m; La placa de goma del laser muere; Función de la cuenta automática (pantalla de visualización de la operación).
3.4. Hay ajuste del almacenador intermediario al cortar el dado con la presión ajustable;
3.5. El electrodo positivo y negativo del cortador muere se debe hacer juego con 2 pedazos (citados por separado). El tamaño específico del diseño puede ser resuelto cuando se hace el dado;
3.6. Colocación de la exactitud (remuneración automática de la liquidación): ±0.15mm; La precisión que corta con tintas de la hoja del polo es ±0.2mm (el error de la altura del oído del polo es ±0.3mm).
3.7. Requisitos de la hoja: rebabas transversales < 15=""> 10.000 veces);
3.8. El método del retiro de polvo adopta retiro electrostático sin contacto para evitar el daño secundario causado por métodos del retiro de polvo del contacto tales como cepillo o adherencia secundaria del polvo al polo; El vacío bajo presión negativa, el equipo tiene su propio aspirador industrial, y la limpieza del aire después de la filtración es 100.000; Después de retiro de polvo, no había cuerpo extraño de > 50 m en la superficie del electrodo.
3.9. Protección de la seguridad: el equipo será equipado de los dispositivos protectores/a prueba de polvo, y la cubierta protectora será cerrada durante la operación evitar que las misceláneas incorporen cada estación del equipo y la seguridad de la operación; La máquina que corta con tintas tiene un sistema de control con la parada de emergencia/la función de la pausa, cortando el lugar con tintas para tener una marca amonestadora clara, para evitar el personal en curso de barrido o llevar de la banda de los fingeres o la aparición de los accidentes de la seguridad
3.10. Unidad de control: adopte mitsubishi o el PLC del omron, interfaz antropomecánico del CNC de la pantalla táctil del weilun, puede realizar la operación completa del CNC de las funciones principales del equipo, cada parámetro se ajusta automáticamente, y puede procesar el almacenamiento, gestión de la bota, aviso de la operación anormal, lámpara de la alarma de la falta.
3.11. Eficacia: máquina que corta con tintas del cuchillo positivo y negativo: perforación de 30 veces/minuto; Si el equipo antedicho puede mejorar o asegurar la calidad de la premisa estable y confiable, la flexibilidad del diseño/el reemplazo compatibles del accesorio es convenientes y rápidos, y el coste es bajo, puede aceptar para reducir la eficacia de la producción, utiliza la máquina de poca velocidad.
tarifa corriente 3.12.Equipment: el ≥97%
3.13. Tarifa de la optimización del producto: el ≥99.5%
3,14 CPK: ≥1.33
3.15. Ruido del equipo: ruido ≤75dB del equipo.
parámetros técnicos 4.Equipment
|
Artículo |
Especificaciones | |
|
Parámetros técnicos
|
eficacia | 30Times/min |
| Tiempo auxiliar (MINUTO) /shift | 30 | |
| Tarifa del paso del producto | 99,8% | |
| Índice de grano o de movimiento | el 95% | |
| Tiempo modelo del reemplazo del producto | 30min | |
| Sistema del aire comprimido | 0.4-0.6MPa | |
| El poder total (kilovatio) | 8 | |
| Poder de funcionamiento normal (kilovatio) | 7,6 | |
Temperatura ambiente: 0 ~ 40℃;
Humedad relativa: 20 ~ 90%RH;
Fuente de alimentación: 220V monofásico, 50Hz; Gama de fluctuación del voltaje: el ±10%;
Ningún gas corrosivo, líquido o gas explosivo en sitio.
Aire comprimido: 5 ~ 6.5bar, gama de fluctuación de la presión: el ±10%;
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
