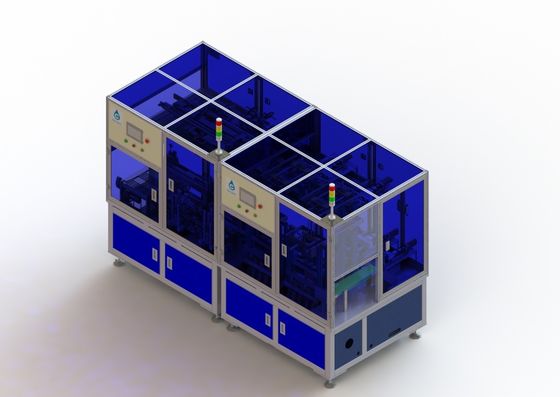

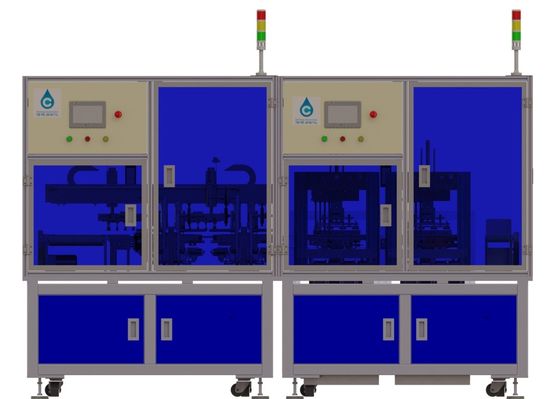

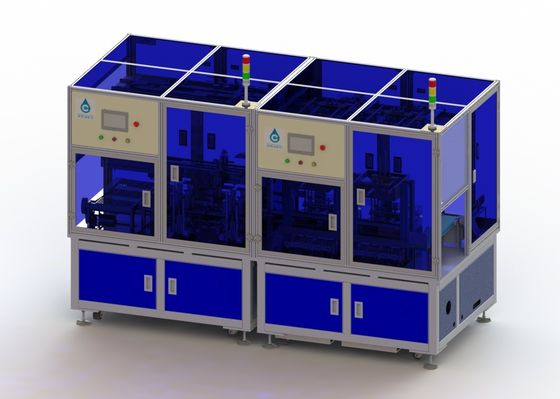

cadena de producción de la batería de coche 1500KG Taping de la cola de la célula de batería del cuadrado en la máquina de Shell

cadena de producción de la batería de coche 1500KG Taping de la cola de la célula de batería del cuadrado en la máquina de Shell

1. Requisitos de diseño

1.1. Tamaño aplicable del mecanismo de botes giratorios: anchura: 30 ~ 70m m; Altura: 36 ~ 80m m, grueso: 3,0 ~ 10m m.

1.2. La longitud del documento adhesivo sobre los lados izquierdos y derechos después de la base del rollo se pega es L4: 0,2 ~ 1m m

1.3. Los dos lados del carrete son simétricos, y la diferencia absoluta es 0 ~ 3m m.

1.4. El papel del diafragma no puede resultar a la base del rollo después de que se pegue la base del rollo (el papel del diafragma dobla ante el interior de la base del rollo sin exponer el diafragma)

1.5. El pedazo y el diafragma de polo no serán dañados después de que se pegue la base del rollo.

1,6 al incorporar la cáscara, habrá un surco de la guía entre la base de la bobina y la boca de la cáscara

1.7. Los oídos positivos y negativos de la base de la bobina no doblan durante el proceso de pegar el pegamento inferior y de incorporar la cáscara.

1.8. El ángulo entre la base de la bobina y el lado de la cáscara después de incorporar la cáscara es el ≤ 50

1,9 la distancia entre la base que arrolla y la pared interna de la parte inferior de la cáscara después de incorporar la cáscara requiere L3: 0.5±0.2m m;

1.10. La distancia entre la base de la bobina y los dos bordes del L1 de la cáscara y L2 requiere: ≥0.1mm

1,11, la diferencia entre la base de la bobina y el borde de la cáscara

1,12 después de que la base de la bobina incorpore la cáscara, puede probar automáticamente la distancia entre la exposición del oído negativo del electrodo y la boca de la cáscara, y determina MUY BIEN o NG (no hay requisito en este dibujo de la prueba, además, debido al error de longitud de los materiales suministrados del oído polar, es éste determinados cerca independientemente de si?)

1.13. ≥ 99,8% de la tarifa de la calificación de la producción

1.14. ≥ el 95% de la producción de la producción y eficacia ≥40PPM de la producción

15. La época de la operación del modelo de la transferencia no debe exceder 30min

3, parámetros técnicos principales del equipo

3,1 longitudes adaptantes del objectsBattery: 36 ~ 80m m, anchura de la batería: 30 ~ 70m m, grueso de la batería: 3,0 ~ 10mm.Need para ajustar la ubicación del bloque de colocación, el tamaño del tanque de alimentación de aluminio de la cáscara.

3,2 parámetros técnicos del equipo

Parámetros técnicos del equipo

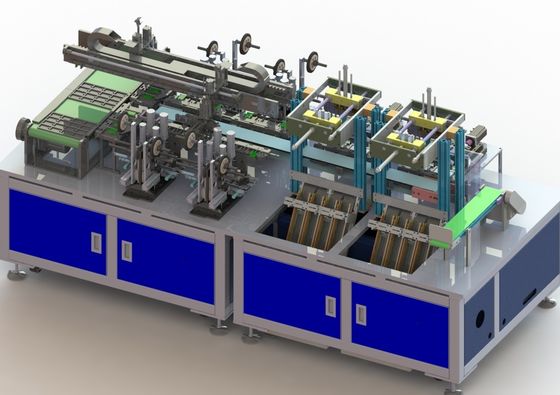

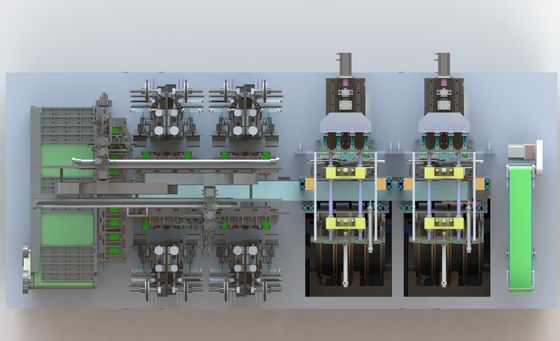

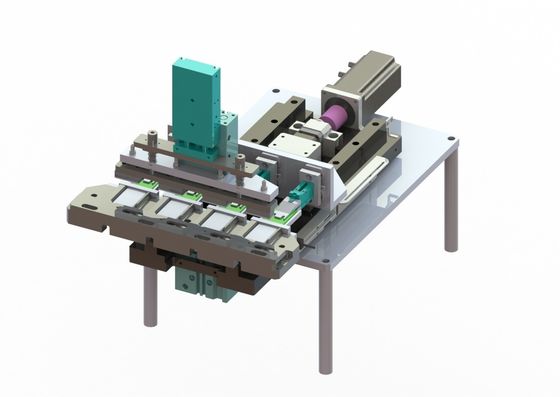

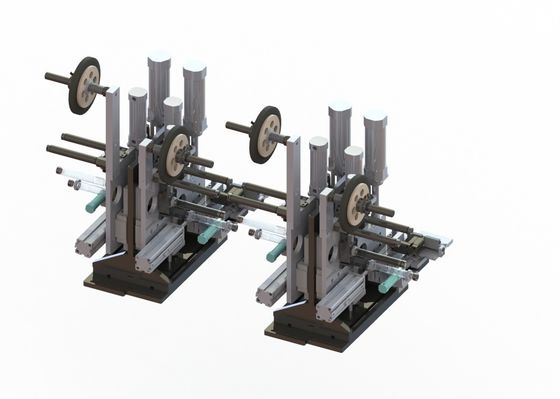

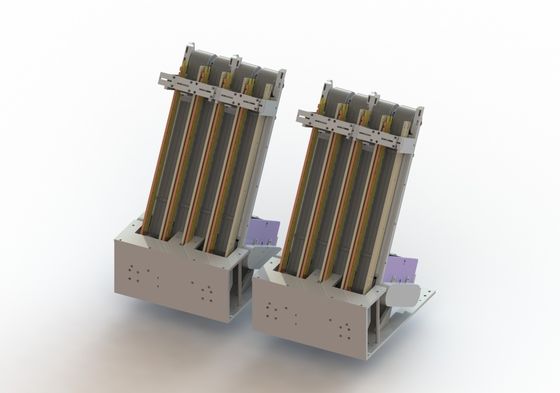

5. La descripción de las baterías principales del partsManipulator del equipo de la bandeja de la ampolla chupada para arriba en el accesorio de colocación, una colocación preliminar, instituciones alimentadoras de cinta del volumen para el pegamento, cinta en la parte inferior del mecanismo de la abrazadera de sujeción de la batería estará en la parte inferior de la presión, cinta del palillo, manipulante pegará las baterías de la cinta chupadas para arriba en la estación de la cáscara, cáscara de la batería, la cáscara con una manera de la guía de la guía del embudo. En el empuje de la cáscara en tres veces, los primeros dos para el empuje de fijación con abrazadera, el pasado para el empuje directo.

6. Energía medium6.1 la fuente de alimentación

el voltaje 6.1.1 es AC220V más/menos cambios instantáneos de la fase del 単 del 10% bajo 0,5 s menos el de 10%

6.1.2 frecuencias 50 herzios + 1 herzios

6,2 el aire

6.2.1 Mpa 5 KGF/cm2 de la presión 0,5,

flujo 6.2.2 15 l/min

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
