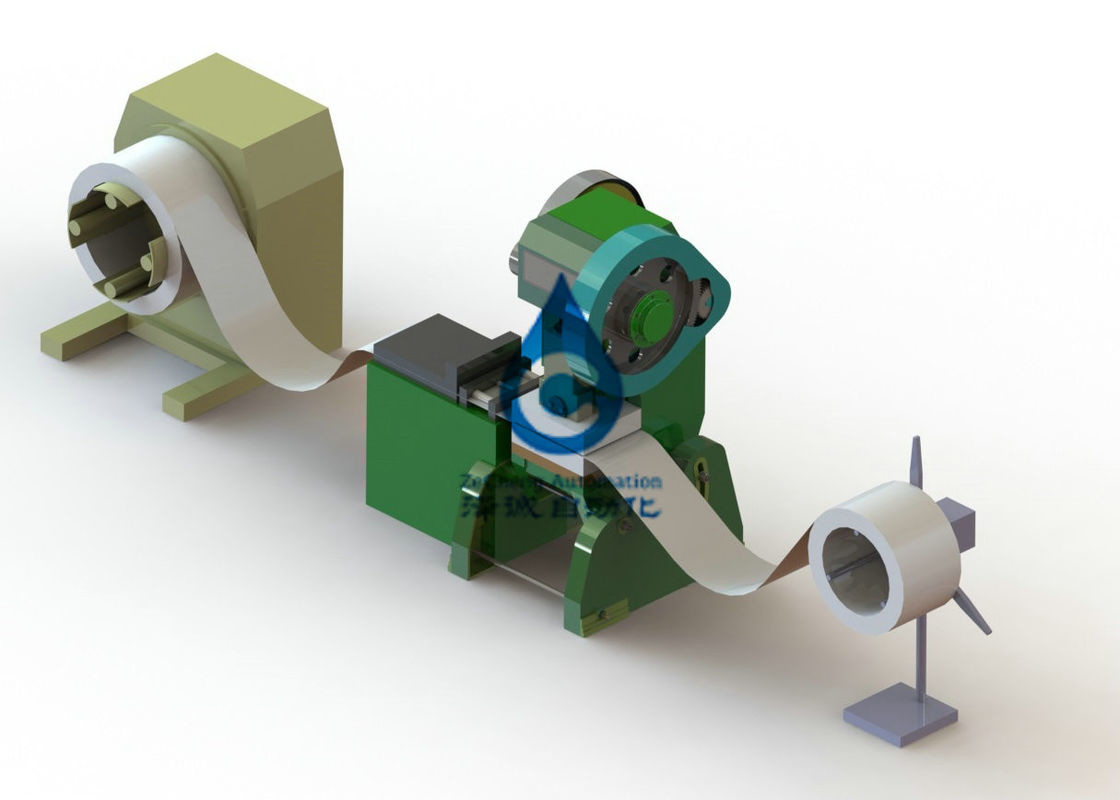

Troqueladora de la placa de la batería del níquel del cinc de la máquina del níquel del cadmio que corta con tintas
descripción 2.1.1.Brief de la punzonadora de la hoja del polo
El equipo es conveniente para el proceso que esconde de la correa de tracción del electrodo de diversos acumuladores alcalinos tales como batería del cadmio-níquel, batería del cinc-níquel, batería del níquel-hidrógeno, batería del hierro-níquel, etc. Hay dos modos de trabajo: automático y manual. El modo de trabajo automático del flujo de trabajo básico, prensa de batir, rollos instalados en zona polar a través del mecanismo transportador, transportando el mecanismo según la longitud de la liquidación de la dimensión del pedazo de polo que alimenta, trae en el paquete en el molde del sacador, el molde del dado superior está instalado en el bloque de la diapositiva de la prensa, bloque arriba y abajo del movimiento en el modo de la impulsión será situado en el molde extremadamente del corte de la correa en rebanadas. A través del agujero que esconde en el centro de la tabla del dado y del sacador, los pedazos de polo se caen en el transportador de correa debajo del sacador. El transportador de correa transmite los pedazos de polo a la estación de clasificación. La tira de polo acabada se forma en la basura porosa incompleta de la tira, que se hiere en la máquina de cosecha y se recoge en bobina.
2.1.2. Requisitos de diseño
2.1.2.1. La anchura máxima de la banda del polo es 220mm.2.1.
la velocidad máxima del esquileo 2.2.The es no menos de 80 veces /min (cuando la longitud de la hoja del polo es 75m m), y la velocidad del esquileo es ajustable.
2.1.2.3. La longitud máxima del esquileo es 300m m.
2.1.2.4. El dispositivo tiene por lo menos dos modos de trabajo: movimiento del punto y operación automática. Consola ambidextra puesta de la seguridad.
2.1.2.5. El dispositivo de protección de la puerta de la seguridad se proporciona en el frente y detrás del banco de trabajo del equipo. Solamente cuando las puertas de la seguridad en ambos lados son cerradas puede el equipo actuar en el modo de trabajo automático.
2.1.2.6. El panel de control de operaciones del equipo tiene funciones tales como el interruptor, datos de supervisión de la situación corriente del equipo y de la exhibición del LCD de la indicación de la falta.
2.1.2.7 las piezas del desplazamiento y de rotación del equipo, tales como carril de guía y eje, se equipa de los dispositivos perfectos de la lubricación. El equipo tiene la función del movimiento, lote, cuenta del mantenimiento y así sucesivamente. El equipo se equipa del interfaz de la distribución con la recepción, descargando el transportador de la máquina, del alimentador y de correa.
2.1.2.8 el rewinder se conduce eléctricamente para recoger la liquidación, que es conveniente para comenzar frecuente. Voltaje 220V (380V), 50Hz.
2.1.2.9. Después de perforar y de esquilar, cuando las basuras de la tira de polo se estiran al límite superior, el uncoiler para el recoger de los materiales. Cuando la tira inútil baja al límite más bajo, la devanadera descarga el material. El alimentador debe tener un contrapeso para asegurar la suficiente tensión en la tira del pedazo para asegurar la velocidad del alimentador. El diámetro del eje inútil del montaje de la bobina de la máquina el rebobinar es 38m m. El eje del rewinder se proporciona un dispositivo inútil de la orientación del carrete. La posición del sensor de la detección de la posición de la banda del polo es ajustable. La posición axial de la instalación del reductor de velocidad del dispositivo de alimentación es paralela al eje vertical de el dispositivo de alimentación. El dispositivo de recepción tiene un mecanismo eléctrico independiente de la operación.
2.1.2.10. Coordine el movimiento del trabajo de cada parte de la cadena de producción de los esquileos del polo, y cada parte tiene la función de la operación independiente y del depuración.
2.1.2.11. El diseño, la fabricación, la instalación y el depuración de los esquileos del polo coinciden con las especificaciones nacionales e industriales relevantes.
2.1.2.12. El modo de trabajo manual de puncher de la placa de polo se utiliza para el mantenimiento y depuración de equipo, nuevo depuración del molde y trabajo inicial. Durante el trabajo inicial, la correa de dibujo manual del polo incorpora el mecanismo de alimentación, y la correa rectora manual del polo entra en el molde del sacador. Después de varias veces de la operación del punto, el material de desecho se envuelve alrededor del eje de alimentación de la máquina y se puede transferir al modo de trabajo automático cuando la tensión de alimentación normal es generada por la máquina el rebobinar.
