El PLC controla la máquina de la prueba de escape del espectrómetro de masas del helio garantía de 1 año
1. Breve descripción de la máquina de la detección de escape
La máquina es conveniente para la detección de escape de batería cuadrada de la cáscara de acero encargada del gas de la presión positiva 0.1mpa.
2.1. Este equipo está en el aire (nitrógeno) a probar para el medio, la caja de sellado de la inyección del aire (nitrógeno) (tal como aluminio, cáscara plástica de acero de la batería del soldadura de la cáscara de la batería, a presión del moldeo) y la cavidad estándar, para alcanzar la presión del sistema, para guardar cierto rato, el equilibrio de la presión, sensores de la presión diferenciada de la precisión, la prueba del tiempo, la medida de los sensores de la presión diferenciada el estándar del buque y comprobó la diferencia de la presión del producto en el sistema hermético, en base de juzgar la cáscara tenaza-como calidad de aislamiento del dispositivo.
2.2. Flujo de trabajo: preparación -- presión -- balanza -- prueba -- extractor -- determinación.
2.3. Empuje manualmente la batería caliente-derretida en la posición de colocación, bloquee el cilindro y bloquee la batería, y el sensor detecta la electricidad
Después de la piscina, afiance la batería con abrazadera; Apriete la boca del lacre, selle la batería, y comience la detección de la inflación.
2.4. Una batería es afianzada con abrazadera por una persona, y la batería es probada por el instrumento de la prueba. Después de la prueba, la batería se elimina manualmente.
2.5. Batería después de la soldadura por fusión caliente: longitud: 240m m, anchura: 110m m, grueso: 40m m.
2.6. Componentes principales del equipo
| serial | número | sistema | constituye | |
| 1 | Componentes del estante | 1 sistema de | ||
| Construcción esquelética soldada con autógena | La laca que cuece | 1 | ||
| El embase |
Fosfatar el ennegrecimiento de los pedazos de acero
|
1 | ||
| 2 | Localice el sistema de fijación con abrazadera | 1 sistema de | ||
| Localice el mecanismo de fijación con abrazadera | 1 | |||
| cilindro | SMC | 2 | ||
| 3 | Sistema de la presión de la batería | 1 sistema de | ||
| Mecanismo de la presión de la batería | 1 | |||
| cilindro | SMC | 1 | ||
| 4 | Instrumento de la prueba | 1 sistema de | ||
| 5 | Sistema de control | 1 sistema de | ||
| PLC | Kunlun | 1 | ||
| Pantalla táctil | Kunlun | 1 |
2.7. Parámetros técnicos del equipo
| specificationsproject | ZBCA09A-00 | |
| Parámetros técnicos | Eficacia (PPM) | 1 |
| Gama de la escala | 0 - mpa 1,0 | |
| La resolución del | 1 PA o 0,001 ml/min | |
| Demostraciones de la curva | curva de la Tiempo-salida | |
| Exactitud del control de la temperatura | +/-1℃ | |
| Sistema del aire comprimido | La fuente de aire proporcionada cerca va de fiesta a | |
| Poder total (kilovatios) | 0.6kw | |
| Poder de funcionamiento normal (kilovatio) | 0.5kw | |

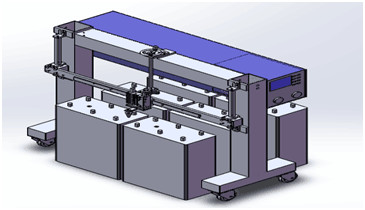

2.8. Opinión del esquema del dispositivo
2.9. Descripción de los componentes principales del equipo
batería 2.9.1 que coloca y que afianza el sistema con abrazadera: coloque manualmente la batería en la plataforma de colocación movible, mueva el cilindro de colocación posterior adelante para comprimir la batería, y ajuste el mecanismo de colocación delantero según el tamaño de la batería.
sistema de presurización de la cáscara de 2.9.2 baterías: después de presionar impresión, el mecanismo de colocación inflable apretará, la cabeza de goma suave sellará automáticamente el agujero de la batería, el instrumento de la prueba será encendido e inflado, y la presión será cambiada dentro del tiempo requerido según la presión de aire del sistema. (la hora de carga y el tamaño de carga se pueden fijar según el volumen de la batería.) Debido a los diversos modelos de la batería, las dimensiones externas de cada batería cambiarán diferentemente, tan allí son tornillos de ajuste y el t-tipo ajuste en el bloque del soporte, puede cambiar rápidamente y convenientemente diversas anchura y altura, para alcanzar diversos tipos de baterías. El cilindro se aprieta al agujero de aire de la batería, y la batería se carga en el instrumento de la prueba comprobar si la batería se está escapando el aire. (esta parte del mecanismo se puede ajustar según la forma del tamaño de la batería, conveniente según diversos tipos de detección de la batería, el ajuste es conveniente y simple.)
2.9.3. Instrumento de la prueba: este instrumento de la prueba es un método de prueba que inyecta el aire de presión en el artículo de prueba (objeto) y medidas el cambio de su presión interna para detectar si hay salida. El producto de la prueba primero se inyecta con aire a presión. El gas entonces se para y un sensor sensible (DPS) de la presión diferenciada se utiliza para medir el cambio interno de la presión causado por el escape, es decir, la presión diferenciada entre la prueba y el estándar.
2.9.4. Sistema del estante: la estructura cuadrada de la soldadura del paso 120120, pintura superficial de la hornada, el color principal del aspecto del equipo es (hierro) el color azul ligero gsb05-1426-2001 8 PB07. El embase se hace del acero inoxidable del espejo, y otras piezas se platean con el acero A3.
2.9.5. Sistema de control: la máquina será equipada de una placa eléctrica, del interruptor de la salida, de la fuente de alimentación de la estabilidad de la C.C. y de otros componentes de circuito de poder, retransmisiones de control, dispositivos de control de la válvula electromagnética y así sucesivamente. Y conexión externa, usando los conectores y la tabla terminal. La retransmisión UTILIZA el omron. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos abajo.
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
