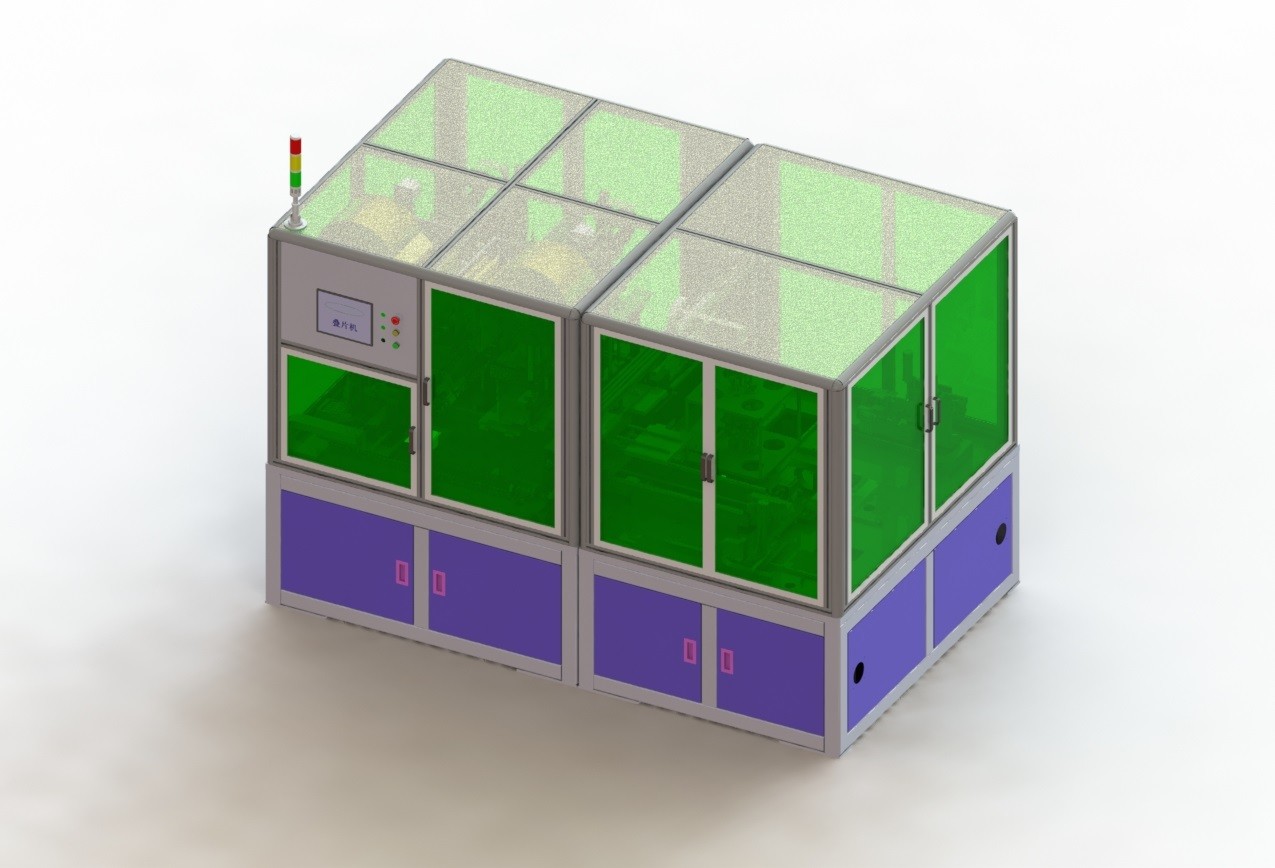

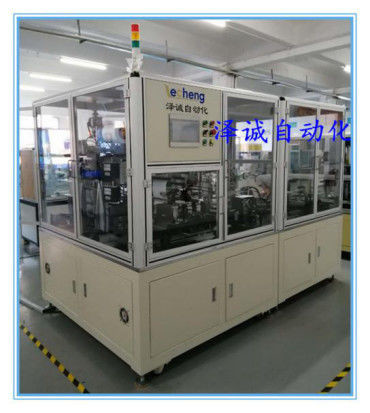

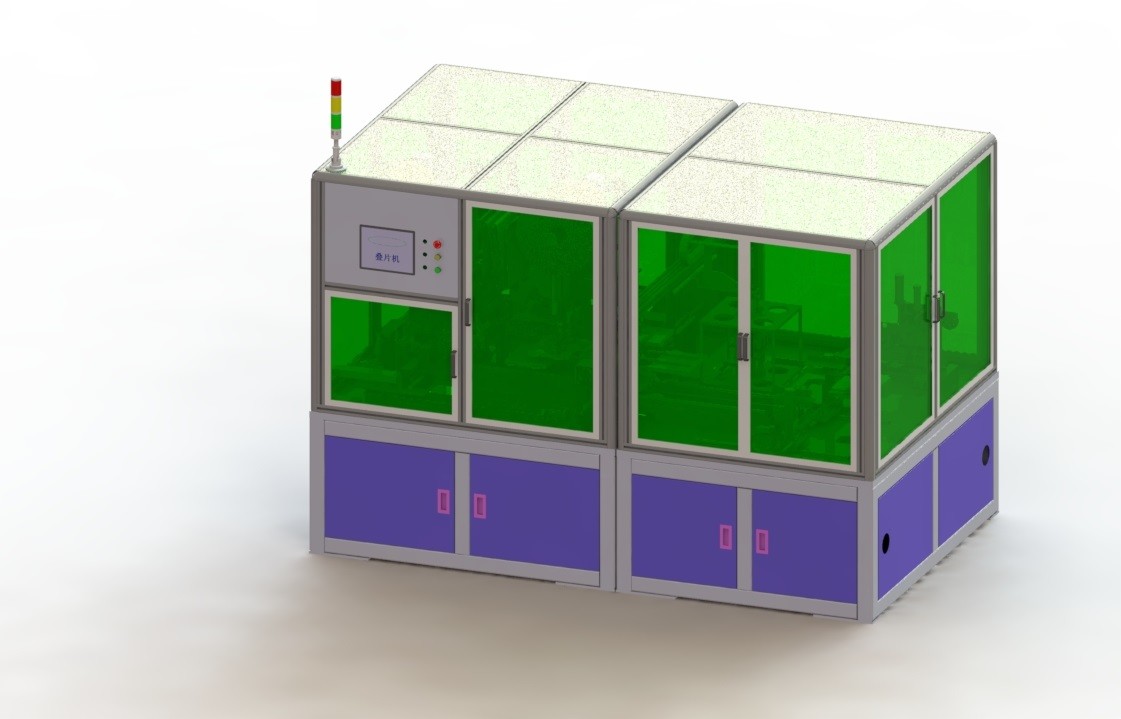

Cadena de producción automática de la batería de litio de la máquina de la laminación de la batería del poder
1. perfil del equipo:
introducción 1,1 a las funciones y a los principios del dispositivo:
Este equipo termina el proceso automático de la laminación de la batería del poder, y sus funciones principales incluyen la alimentación de la hoja del polo, la laminación, la bobina de la cola, el pegamento y esconder. Diafragma activo desenrollando, a través del rodillo de la transición, el mecanismo vertical de la tensión en la tabla que lamina principal. La tabla principal de la laminación conduce el diafragma para moverse hacia adelante y hacia atrás, doblando en una forma de Z y colocando el polo. El manipulante positivo y negativo de la caja de la película del polo positivo y negativo para sacar la película del polo, a través de la plataforma de colocación secundaria que coloca, apila exactamente en la plataforma principal de la laminación. Después de apilar al número del sistema de pedazos, pare laminar, bobina automática de la cola, cinta del bolso U del borde, automáticamente abajo a la plataforma de descarga.
2. Funciones del equipo y parámetros técnicos
|
Especificaciones de la máquina proyecto |
ZCCE04A-01 | ||
| Apilando la velocidad (microprocesador del s) | 1,2 segundos/pedazo | ||
| Exactitud de la alineación entre el polo y el diafragma | Desviación de centro ≤±0.5mm (longitudinal) | ||
| Diafragma a la exactitud de la alineación del diafragma | La desviación de la alineación del final es menos que ±0.3mm | ||
| Sola exactitud de la alineación del microprocesador | +/- 0,3 milímetros | ||
| Exactitud total de la alineación de polos | +/- 0,5 milímetros | ||
| Tiempo auxiliar de la realización de un (s) unicelular | Escoja el tiempo ≤5s de la bobina de la cola del revestimiento (si el enrrollamiento de tiempo se acumula sobre muchas vueltas), y el tiempo de embalaje ≤70s | ||
| Hora laborable del electrodo una vez instalado (h) | 0,5 | ||
| Número de laminado | Puede ser fijado | ||
| Externalización del diafragma | Número del diafragma ajustable | ||
| Manera del acabamiento | Cinta del abrigo U del borde | ||
3. Ambiente del uso del equipo
(1) aire comprimido: 0,4 ~ 0.8mpa (4-8kgf/cm2), flujo: 280L/min;
(2) requisitos del vacío del equipo: grado del vacío: -101kp ~ -50kp, flujo: 8L/S;
(3) eliminación del polvo: vaya de fiesta b tendrá un extractor en el equipo y pusieron un interfaz del retiro a un lado de polvo;
(4) temperatura ambiente: 20 ~ 35℃;
(5) humedad relativa: 5-55% HORA;
(6) limpieza ambiental: ningún gas corrosivo, líquido o gas explosivo en sitio;
(7) fuente de alimentación: AC220V, monofásico; La fluctuación del voltaje es menos del ±10%; Fuente de alimentación: 6KVA.
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
