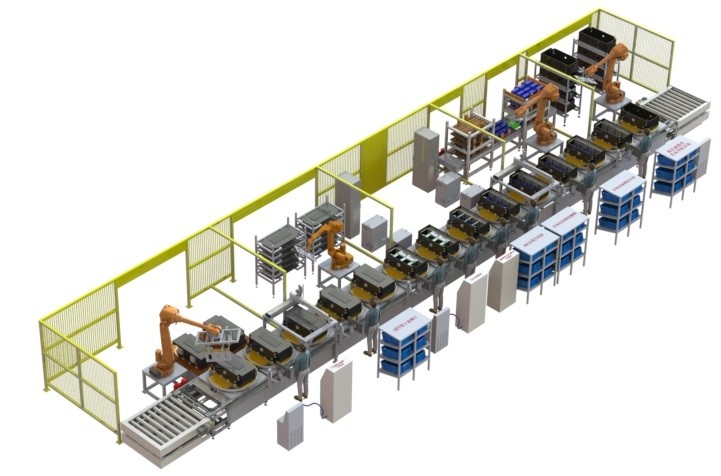

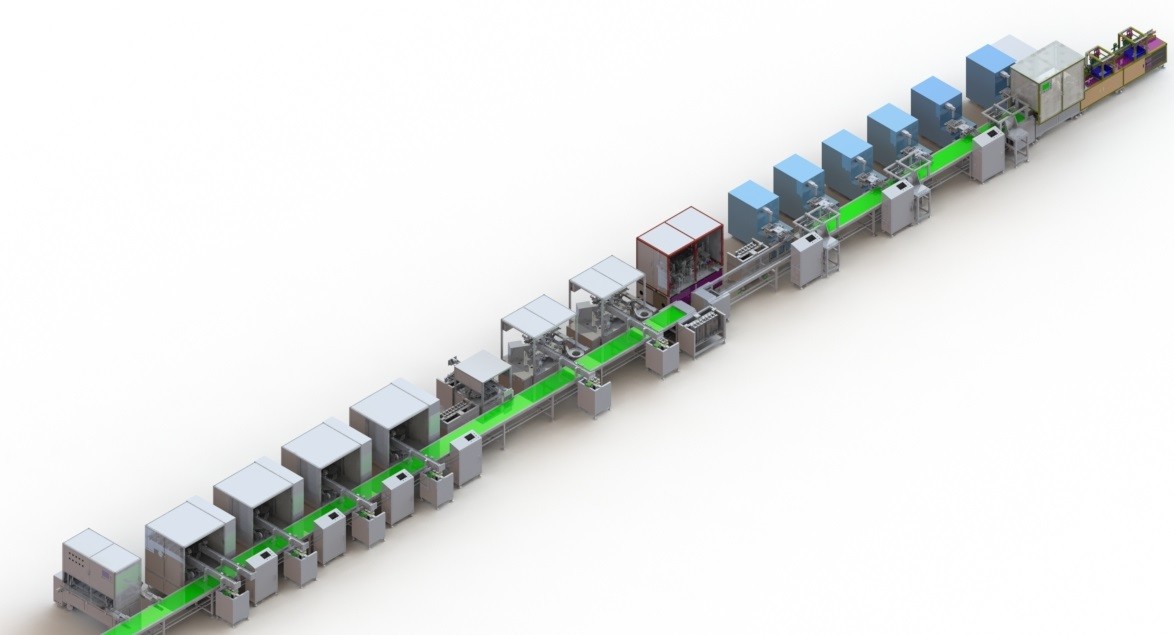

Cadena de producción auto de la batería de coche eléctrico del litio 10PPM del arrancador del PLC
Cadena de producción auto de la batería de litio del arrancador cadena de producción de la batería de coche eléctrico
Batería auto del arrancador, batería del poder del coche, batería de almacenamiento de energía, cadena de producción automática de la batería de coche eléctrico, equipo de producción automático
Cadena de producción de la batería de litio del I.:
1. Cadena de producción automática de la batería de aluminio
1.1. Requisitos de diseño del equipo completo para la producción de la batería de ión de litio
requisitos de 1.1.1 capacidades de producción:
| NO. | Requisito de la capacidad (por el minuto único) | Horas/día de trabajo |
| 1 | 6PPM | 20hours |
1.1.2. La línea entera es producción completamente automática, y todas las estaciones realizan la alimentación y la descarga automáticas del manipulante.
1.1.3. Características:
alimentación automática de 1.1.3.1, pesaje automático, filtración automática del polvo del hierro, mezcla automática y mezcla, para alcanzar la producción libre de polvo.
alimentación automática de la goma de la capa de 1.1.3.2, capa automática, hornada.
1.1.3.3. Corte y laminación del molde del hardware con velocidad.
proceso de la laminación de 1.1.3.4.
1.1.3.5, la célula de batería se termina automáticamente en todos los procesos después de la laminación, y el equipo en todos los procesos tiene su propia función de detección, solucionando con eficacia los problemas del control de calidad de la línea de productos de la batería del poder. Con la función del análisis de datos, el formato de la base de datos es constante con los requisitos del sistema de control central del comprador. Durante el proceso de producción entero, el electrodo y la célula no se tocan manualmente.
1.1.3.6 cada sola máquina se equipa de un PLC de la independiente y de una pantalla táctil. La cadena de producción entera se puede actuar por una sola máquina o la línea entera puede ser producida automáticamente. La sola máquina comenzará a moverse después de la detección de la célula eléctrica, y la sola máquina no se moverá después de que el sensor de la detección esté cancelado.
el portador del agarrador de 1.1.3.7 se adopta para que el transporte de la batería evite con eficacia la contaminación de la fricción causada por la transmisión plana de la correa.
1.1.3.8, el modelo es fácil de substituir, el portador del accesorio se puede ajustar según la necesidad, ahorra coste.
1,2 el sistema de producción resuelve las especificaciones materiales siguientes:
| modelo | Anchura de W (milímetro) | L columna del polo de la altura (milímetro) | Grueso de H (milímetro) |
| ZDAD01A | 130 | 155 | 36 |
| 120 | 187 | 45 | |
| 112 | 207 | 59 | |
| 90 | 110 | 22 |
configuración 1.3Device:
| NO. | Nombre de proceso | Nombre de dispositivo | Eficacia | Cantidad |
| 1 | alimentación | Máquina de alimentación completamente automática | 2 | |
| 2 | agitación | Mezclador del vacío | 300L | 2 |
| 3 | capa | Máquina de capa | 15m/min | 2 |
| 4 | Presión del rodillo | Prensa del rodillo de la alta precisión | 15m/min | 2 |
| 5 | Puntos del artículo | Máquina que raja | max50m/minuto | 2 |
| 6 | producción | Máquina que corta con tintas | 100 | 2 |
| 7 | laminado | Máquina que lamina automática | 0,5 s/piece | 6 |
| 8 | preweld | Pre-soldador del oído del polo de la célula | 5 | 1 |
| 9 | Soldadura de la tapadera | Soldadora de la tapadera | 5 | 1 |
| 10 | En la cáscara | Alimentador automático de la cáscara | 5 | 1 |
| 11 | transporte | Banda transportadora de cadena de la velocidad doble | 2 | |
| 12 | Dirección de las baterías | Portador de la célula | 8 | |
| 13 | Bandeja de la ampolla | Bandeja de la ampolla | 400 | |
| 14 | Placa de la aleación | Máquina de cierre del casquillo automático | 5 | 1 |
| 15 | X - Detección de RAY | X - Máquina de prueba de RAY | 5 | 1 |
| 16 | Soldadura de laser | Soldadora de laser | 5 | 1 |
| 17 | Detección de escape | Espectrómetro de masas completamente automático del helio | 2 | 3 |
| 18 | cueza | horno | ||
| 19 | Líquido de la nota | Máquina líquida completamente automática de la inyección | 2 | 3 |
| 20 | el sprigging | Máquina de enclavación automática | 5 | 1 |
| 21 | Soporte dejado | 5 | 1 | |
| 22 | clavo | Arrancaclavos automáticos | 5 | 1 |
| 23 | en | En un tanque | ||
| 24 | El lacre | Máquina del lacre del laser | ||
| 25 | Detección de escape | Espectrómetro de masas completamente automático del helio | 2 | 3 |
| 26 | limpieza | Máquina de limpieza automática | 5 | 1 |
| 27 | detección | Máquina de prueba completamente automática | 5 | 1 |
| 28 | cubierto | Máquina de capa completamente automática | 5 | 1 |
| 29 |
SliceC del PVC de la goma
|
Máquina que lamina del aislamiento completamente automático | 5 | 1 |
| 30 | Transferencia de la batería | Manipulante de la transferencia de la batería | 5 | 1 |
| 31 | Transferencia de la batería | Manipulante de alimentación | 5 | 2 |
| 32 | Transferencia de la batería | Banda transportadora | 5 | 3 |
2, producto
