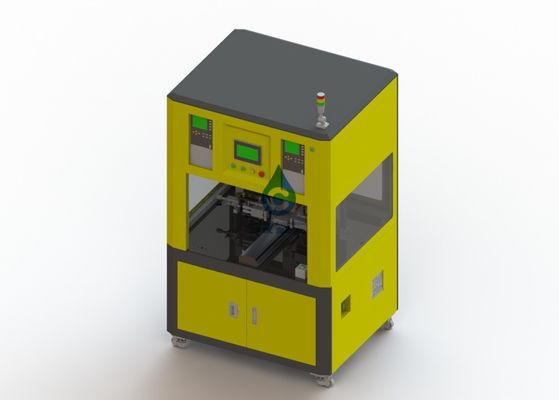

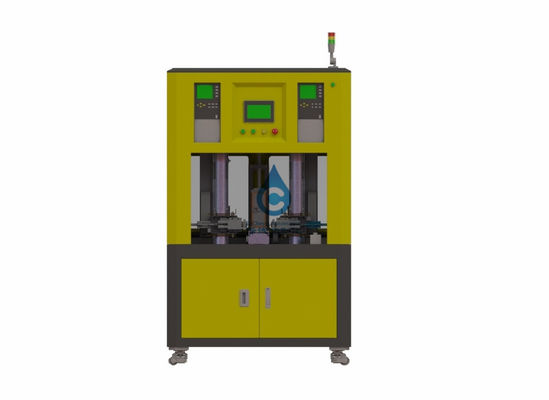

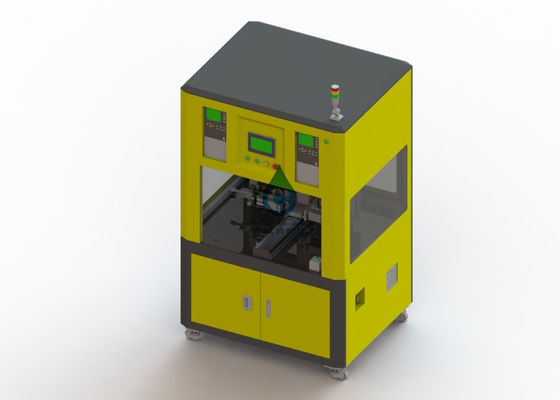

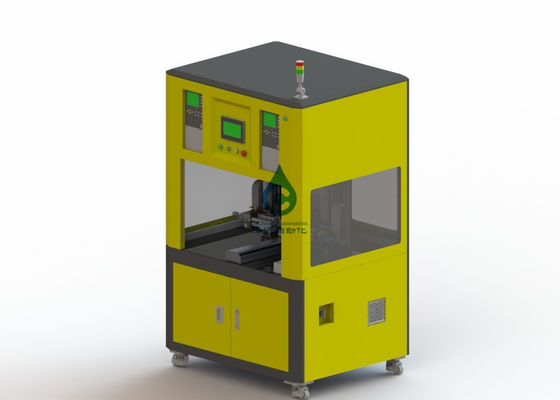

Cadena de producción semi automática del PAQUETE de For del soldador del punto del módulo de batería 21700
Descripción de 18650, máquina de la soldadura por puntos 26650,21700Battery
Soldador Machine que fuente de energía de soldadura del montaje de la batería se utiliza la última de la “manera de soldadura de soldadura transferencia de la polaridad” de la tecnología, él del punto es hasta ahora la soldadora avanzada de resistencia del inversor del alto rendimiento del nivel, él es especial diseñado para la producción de baterías para teléfono móviles de gama alta, batería del poder, batería digital, batería móvil del poder, níquel e hidruro metálico, célula níquel-.
Característica de la máquina de la soldadura por puntos de 18650 baterías
La máquina de la soldadura por puntos se utiliza para la soldadura por puntos automática de la batería cilíndrica, puede soldar con autógena ambos lateral así como velocidad y buen efecto.
1. Comienzo del punto de desempate de la ayuda, comienzo automático de la ayuda y conversión de modo manual del comienzo.
2. La máquina de la soldadura por puntos de la batería tiene una soldadura por puntos falsa y fuera de la función de la alarma de la soldadura por puntos.
3. La programación es simple, y apoya cualquier punto que programa y programación del arsenal. 999 grupos pueden ser ficheros salvados de programación.
4. Recordatorio de soldadura del pronóstico del reemplazo de la aguja.
5. Propio sistema de vigilancia actual de soldadura, supervisión en tiempo real de la corriente de soldadura.
6. El control micro del procesador de la precisión de alta velocidad y alta (MCU), proporciona la soldadura altamente estable de la repetición.
7. Soldadura de alta velocidad: el comienzo rápido con el interruptor de alta velocidad de la polaridad reduce el efecto de temperatura de modo que guarde el limpio y la belleza superficiales de soldadura.
8. Transferencia de la polaridad: el efecto asimétrico de la inhibición hace el uniforme de la fuerza de la soldadura de dos puntos y amplía la vida del electrodo.
Especificación de la máquina de la soldadura por puntos de 18650 baterías
| Modelo | ZCAD-20000 |
| viaje de Y-AXIS | 500m m |
| viaje de Z-AXIS | 400m m |
| Velocidad de la soldadura por puntos | 0.3s / punto; 5000pcs/h |
| Velocidad máxima de la impulsión del motor | 1000mm/s |
| El número máximo de baterías cargadas | 300pcs (batería de litio del estándar 18650) |
| Número de grupos para almacenar ficheros | 999 grupos |
| Sistema operativo | Sistema integrado + pantalla antropomecánica |
| Transmisión | De pasos + guía linear importada de la precisión (servo + tornillo opcionales) |
| Fuente de alimentación | ± monofásico el 10%/50Hz del ± 220V el 10% |
| Suministro de aire | 0,3 ~ 0.4Mpa |
| Peso | 400KG |
| Dimensiones | 900mm*1100mm*1800m m |
Introducción de funciones y de principios del equipo:
Este equipo es conveniente para el proceso de soldadura de la batería cilíndrica después de rodar la producción del surco. El dispositivo inconsútil está conectado con una prensa de batir del surco o una máquina toda junta de la asamblea; Realización automática del proceso de soldadura del casquillo. El casquillo se arregla y se carga automáticamente, y el frente está conectado con el puerto de la descarga del → de la prensa de batir del surco (montó una máquina integrada del trío) que el equipo es identificación automáticamente cargada del → de la alineación por la dirección de un frotamiento y de enderezar del oído del polo del → del oído del polo la descarga de soldadura del → de la prueba de tensión del → del casquillo del → de la corrección de los oídos del polo del → dos y la colección manual del material (puede estar en la máquina la recepción). El frente se puede atracar con tríada de la asamblea del orvance. Adopte el sistema de control del PLC; Interfaz antropomecánico de la pantalla táctil; Operación humana.
Ventaja de la máquina de la soldadura por puntos de 18650 baterías
1. El movimiento de soldadura puede ser modificado para requisitos particulares
2. Conveniente para las diversas clases de batería
3. Soldadura de alta velocidad
4. pantalla táctil 7-inch, una operación más conveniente, una exhibición más clara
5. La cabeza soldadora tiene función de la refrigeración por aire o de la refrigeración por agua, que puede reducir con eficacia la influencia de la temperatura de la aguja de la soldadura por puntos en calidad de soldadura.
6. Puede almacenar hasta 999 grupos de ficheros, el issimple del fichero para llamar,
no requiere la línea complicada proceso cambiante
7. función de la calibración de la Uno-llave para las juntas totales del ofsolder del cambio, que se pueden calibrar para el cambio del punto causado cambiando el perno de la soldadura u otras razones
8. La máquina eléctrica o neumática de la soldadura por puntos es opcional
Compromiso de la cooperación
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
FAQ
Q1: ¿Es usted fábrica o empresa comercial?
: Somos fábrica, con nuestro equipo del R&D, departamento de la producción, de la soldadora de la batería, diseño del etc, dibujo, proceso, asamblea, comisión, y paquete y envío finales.
Q2: ¿Usted acepta el arreglo para requisitos particulares?
A2: SÍ. aceptamos la máquina modificada para requisitos particulares. nuestro R&D fuerte con la experiencia rica 10+year puede hacer el arreglo para requisitos particulares.
Q3: ¿Sobre precio?
A3: El precio es negociable. Puede ser cambiado según cada configuración interna de la clasificadora de soldadura o de la batería, y también su cantidad de la orden.
Q4: ¿Sobre entrega?
A4. La soldadora estándar se puede entregar dentro de 10days. La máquina modificada para requisitos particulares del montaje de la batería se puede entregar dentro de 40days o negociable.
