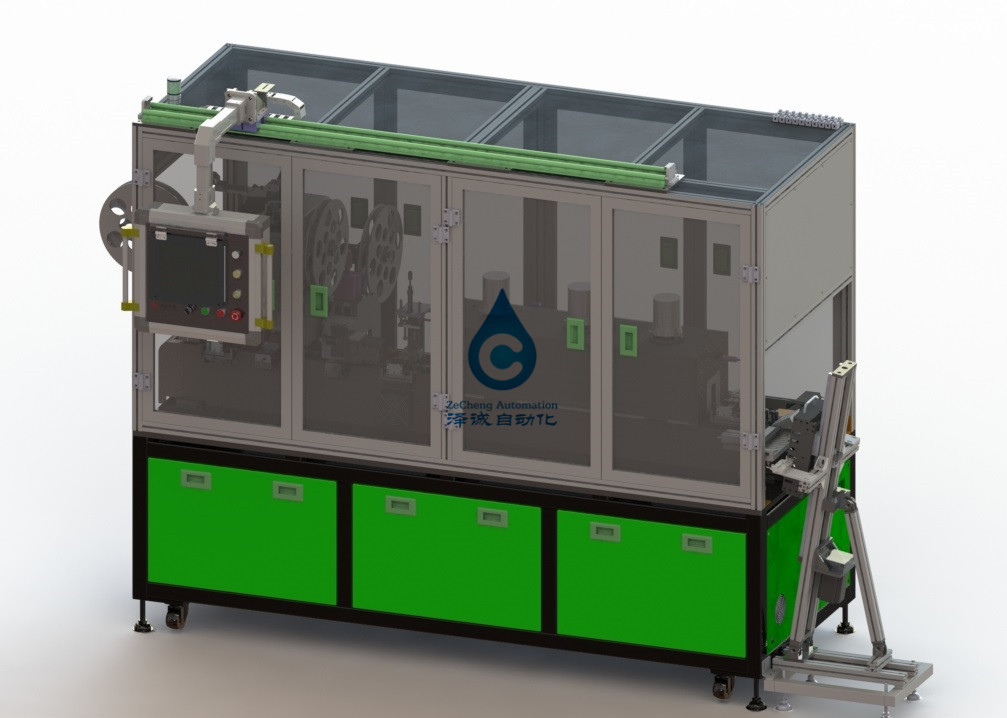

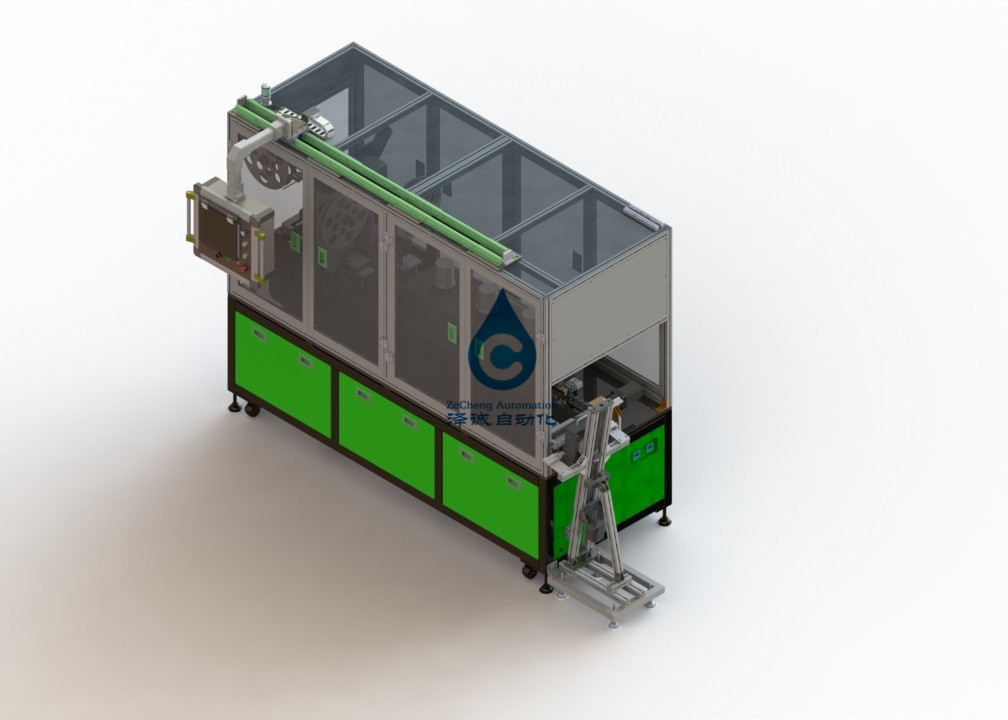

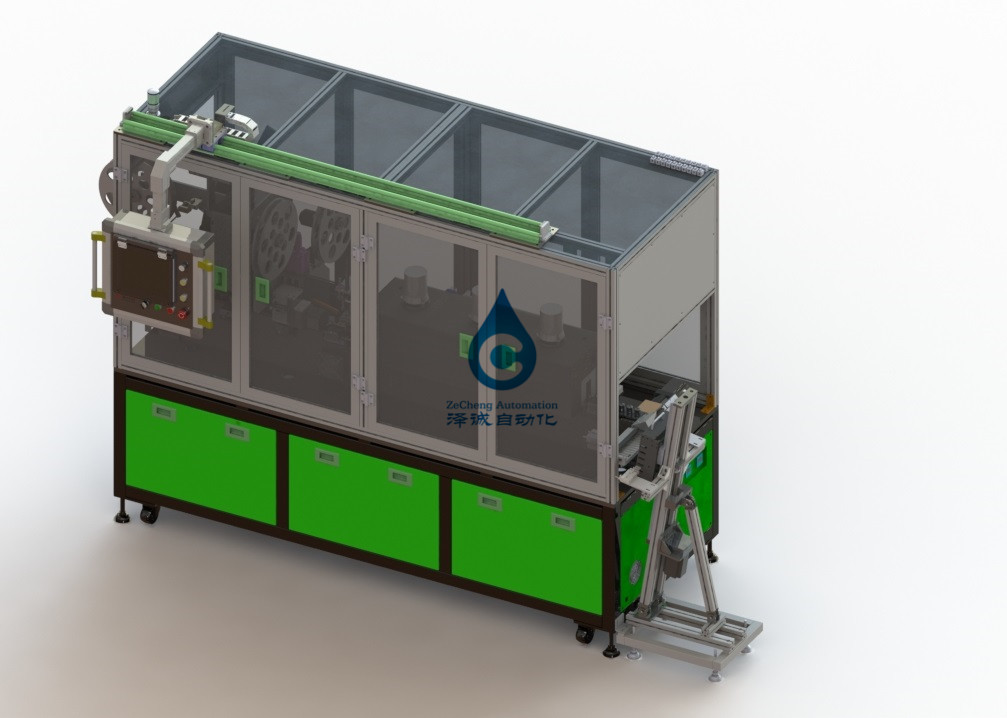

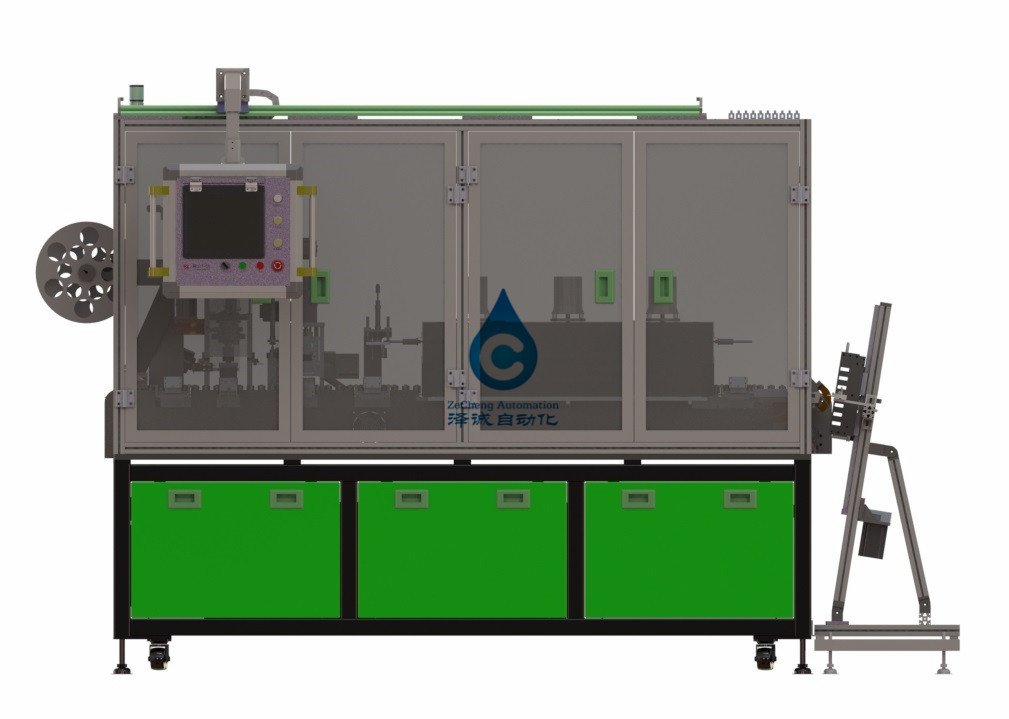

Cadena de producción de la batería de litio de 100 PPM/min manga automática de encargo
18650, 26650, cadena de producción automática de encargo no estándar de la batería de litio de la manga dispositivo externo de la etiqueta engomada de la película
1. Introducción de función y de principio del equipo
Utilizado para la manga automática de PET/PVC de la batería cilíndrica 18650, más la formación positiva del cojín del aislamiento y del encogimiento del calor. La máquina entera adopta la cadena que transporta la estructura.
La batería se fija por adsorción en la base da alta temperatura del imán, y la cadena se transporta paso a paso para terminar el tubo termocontraíble de la manga de colocación, de la hoja del aislamiento del top de colocación del sacador, de la colocación secundaria y del calor
Contracción del viento y otras funciones.
2. Flujo de acción del equipo
→ superior de la hoja del aislamiento del sacador que forra descarga de colocación secundaria del → de la contracción del calor del → del → de la altura
3: parámetros técnicos del equipo
| Los parámetros básicos | |
| Sola eficacia de la máquina | P100PPM |
| Velocidad linear de cadena | Frecuencia variable 0-3m/Min ajustable |
| Tarifa del paso del producto | 99,50% |
| Tarifa de la rotación del dispositivo | el 98% |
| Muere la vida | +/- 0,3 milímetros |
| Muere la vida | 800000 veces o más |
| Temperatura termal de la contracción | Temperatura ambiente - 200℃ ajustable, precisión ±2℃ |
| El ruido | DB 60 o menos |
| Configuración de la planta | |
| El aire comprimido | Acuidad 0,6 MPa |
| El voltaje de entrada | 380 v/50 herzios, 25 kilovatios |
| Agua del grifo | Proporcione el interfaz del tubo de agua de 1 pulgada al pedazo de la instalación de equipo |
| Descarga de las aguas residuales | Proporcione el interfaz del tubo de descarga de las aguas residuales de 1 pulgada al pedazo de la instalación de equipo |
4. Componentes principales del equipo
| NO | El nombre del | Se introduce el contenido |
| 1 | Mecanismo de alimentación | 1 sistema, atracando el equipo delantero, el esconder automático. |
| 2 | Fije la organización | 1 fijado, incluyendo la bobina que desenrolla, barra de la guía, barra de la guía, motor servo de la guía, cortador rotatorio del anillo, alta parte inferior del tubo encogible caliente de la colocación exacta secundaria; La batería es conducida por el bloque del cilindro V para realizar la colocación exacta de la batería. Para alcanzar la longitud termocontraíble del tubo que alimenta, corte automático del anillo. Recargando el rollo usando vínculo de la cinta, asegure la continuidad y fácil actuar. El cortador es dirigido por una manga de la guía para asegurar la exactitud. El corte rotatorio del anillo de la cuchilla es conducido por un motor de escalonamiento. |
| 3 | Mecanismo automático del aislamiento del parte movible | Un sistema, incluyendo desenrollar aislado de la película, el dibujo de pasos y cortar con tintas neumático, el rebobinar del pedazo. Para realizar la perforación y cortar del cojín de goma del aislamiento positivo, se espera que la batería sea extrema automáticamente. La basura tiene una bobina del mecanismo de enrrollamiento. |
| 4 | Mecanismo de la corrección de posición | 1 sistema, corregir la posición de la batería y del accesorio del imán antes de la contracción termal, hace el palillo del imán al fondo de la batería, asegurarse de que el borde inferior del paquete no tocará el imán en la contracción del calor, evitar el mún borde inferior del rollo. |
| 5 | Horno del calor | horno de la contracción de 1 aire fijado, caliente, distribución de la circulación del aire caliente en el horno, uniforme de la temperatura del aire caliente, control exacto, la cinta transportadora que camina en la rotación de la batería del horno, para asegurar la uniformidad del calor del tubo termocontraíble, del encogimiento termocontraíble del tubo cerca de la superficie de la batería y para mantener hermoso. |
| 6 | Mecanismo de transporte | 1 fijado, integrado principalmente por la impulsión del piñón de cadena y del paso, termina la alimentación del paso de la batería, y después carga la batería en la manga, el cojín de goma, la contracción del calor, la descarga y otras áreas funcionales. Cada placa de cadena se equipa de una batería magnética de la adsorción de la plataforma. |
| 7 | estante | 1 sistema, soldadura de 50 cuadrados. |
| 8 | El interfaz antropomecánico | 1 fijado, gira el interfaz antropomecánico. |
Compromiso
1. Nueva promesa del equipo
Nuestra compañía garantiza que todos los componentes del equipo estarán en totalmente nuevas condiciones, ningunos utilizó componentes.
2. Compromiso confidencial.
Nuestra compañía promete que sin el permiso escrito, toda la información técnica y la información del negocio del cliente no serán escape a ningunos terceros.
3. Compromiso del servicio post-venta
Nuestra compañía proporciona la garantía de un año para comenzar a partir de la fecha de la prueba de aceptación del sitio, el coste de mantenimiento se exime durante el período de garantía, las piezas que llevan del equipo y las piezas dañadas por uso o la fuerza incorrecto de majeure se excluyen de garantía. Si el equipo ocurrió reparación de la disfunción y de la necesidad del vendedor después del expirado de garantía, el coste negociado por ambos lados.
