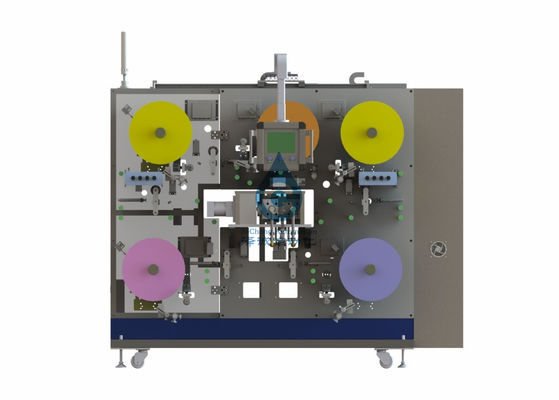

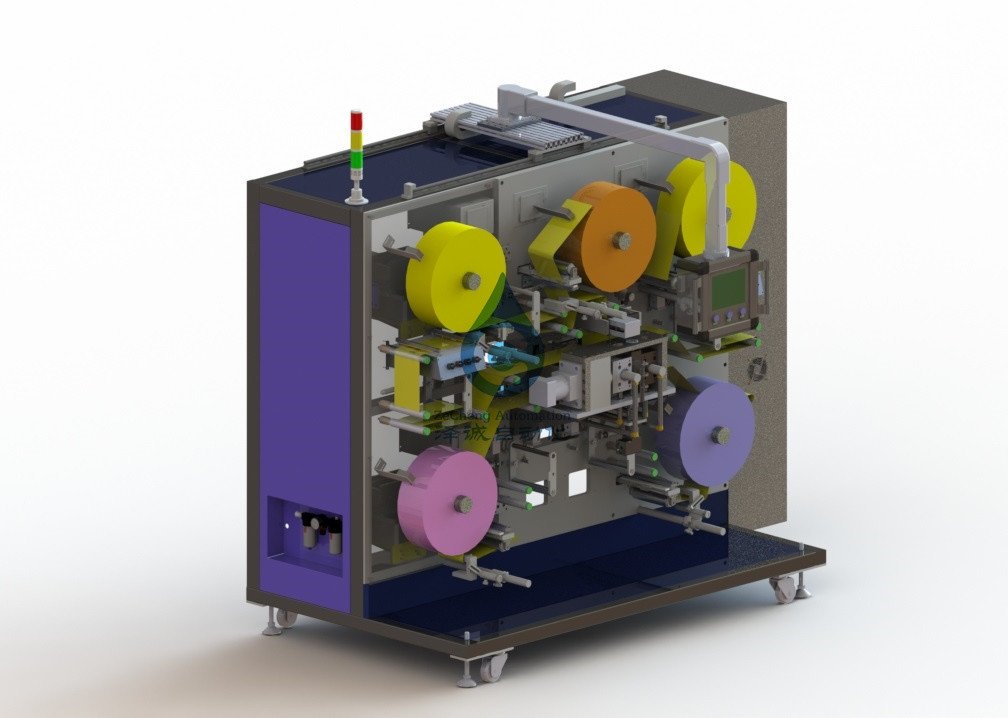

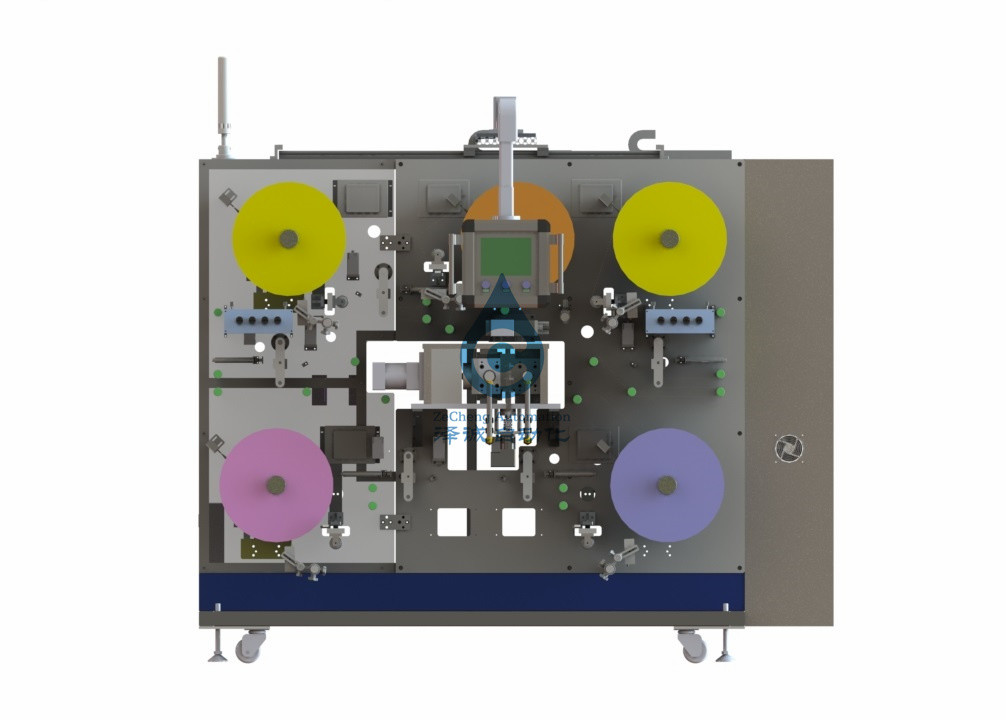

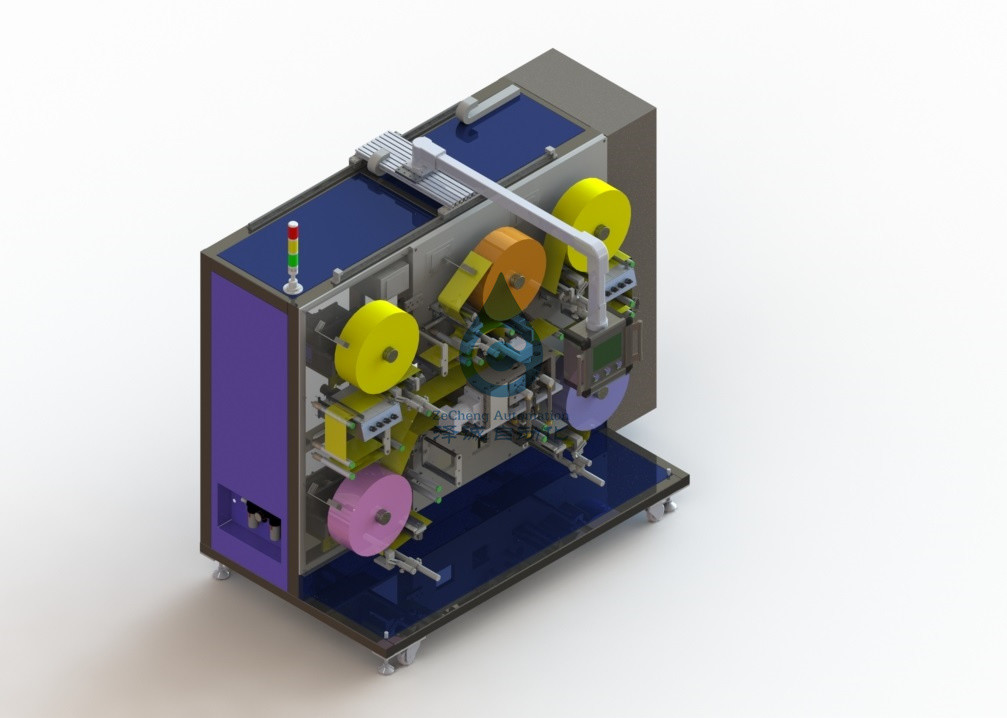

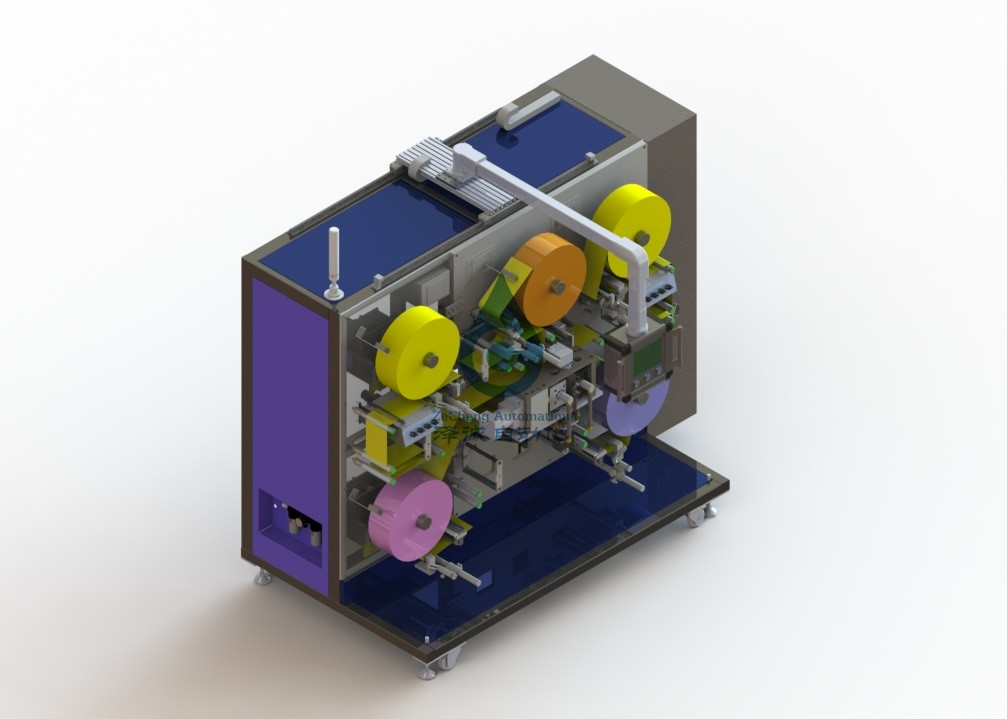

correa ultrafina de estado sólido del litio de la batería de litio 3-50um que forma la máquina
1. Introducción del dispositivo
1.1. El dispositivo se utiliza principalmente para formar el ánodo puro del litio del metal de la batería de litio de estado sólido o formar la hoja del litio del pedazo de polo positivo líquido del litio del suplemento del electrodo de la batería de litio.
La realización principal de desenrollar automático de la correa del litio, de la rectificación, de la tensión, de una película protectora de desenrollar automático, de la rectificación, de la tensión, de la película protectora de B de desenrollar automático, de la rectificación, de la tensión, de la formación, de la tensión, de rebobinar, de una película protectora de los procesos de la tensión, el rebobinar y otro.
1,2 proceso de la operación del dispositivo
2, el equipo pueden adaptarse a los materiales y a las especificaciones de producto entrantes
2.1. Adáptese a la especificación de la hoja del litio
2.1.1. El material suministrado es hoja del litio del metal, anchura del rollo: 30mm~250m m, desviación de la alineación del rollo: ±3mm, diámetro interno del rollo: φ3 “.
Diámetro externo máximo: φ350mm
material 2.1.2: hoja del litio, grueso 0.2-2m m, exactitud ±10μm, pureza el ≥99.9% del metal del litio
2.1.3. Serpenteo de error de doblez de material entrante: 2mm/250m m;
Desviación máxima de la alineación ±3mm de la bobina.
Cuadro 1. diagrama esquemático de forma material del borde
2.1.4 características mecánicas: coeficiente extensible máximo de la fractura: 50g/mm2
2.2. Adáptese a la especificación de la película protectora
2.2.1. El material entrante es rollo de película protector transparente, anchura del carrete: 50mm~300m m, desviación de la alineación del carrete: ±0.5mm, diámetro interno del carrete: φ3 “.
Diámetro externo máximo: φ450mm
2.2.2. Grueso de la película protectora: 0.2-0.75m m
2.2.3 materiales entrantes: engrase del solo-lado.
3. Parámetros técnicos del equipo
3,1, poder total: ≤6KW;
fuente de alimentación 3,2: AC220 EL V±10% 50HZ;
3.3. Aire comprimido: ≥ 0.5mpa, ³ /h de la presión del flujo ≥3m;
3.4. Fuente del vacío: ≤ -90kpa (proporcionado por el partido A), ³ de bombeo /h del ≥ el 1M de la capacidad;
3.5. Peso del equipo: toneladas ≤1.5.
Requisito de tierra de la carga: 650kg/㎡;
3,6, nitrógeno: ≥ 0.5mpa de la presión, < 0="">
3,7, tamaño total: (l) 2150* (w) 1500* (h) 2000;
(para la referencia solamente, principalmente en clase);
3,8, excepto otros factores, tarifa el ≧98%, producción de producto el ≧99.5% del movimiento del equipo;
3,9 la capacidad de diseño del equipo es 0-35m/min y la precisión de control de la velocidad es 1/1000.
3,10, hoja del litio en exactitud del control de la región de la película del ANIMAL DOMÉSTICO (dirección de la anchura del diafragma y de arrastrarse): +/-2.0mm.
3.11. Haga Tufram el tratamiento antiadherente del rollo con el rodillo que ha entrado en contacto con la correa del litio.
El rodillo de contacto con la película del ANIMAL DOMÉSTICO se hace del rodillo ligero de la fibra de carbono.
diámetro φ150mm, anchura eficaz 300m m, agotamiento redondo ≤1um, exactitud ≤2um, dureza ≥HRC65, dureza de capa superficial ≥HRC75 de 3,12 rodillos de la asamblea del cuerpo principal del rodillo
3.13. La presión rodante es ajustable a 10T (5T en un lado).
3,14, gama del grueso de la hoja del litio que calandra: los 3μm-100μm, exactitud: ±1 um.
3,15, gama calandrada del peso de la película del litio: 1.0-10.0mg/1540.25mm2.
3,16, exactitud de enrrollamiento de la película del ANIMAL DOMÉSTICO: ±1mm.
3.17. Todo el desenrollar y rebobinar del pedazo de polo tendrán recepción de la plataforma con la escala.
3,18, velocidad el desenrollar de la tira del litio: 0.26m/min (20m/min), servocontrol de la precisión el ±0.1%~0.2%, velocidad ajustable.
3,19, gama de la corrección: máximo 25m m. Exactitud de la corrección: +/-0.2mm.
3.20. El equipo tendrá la función de la tensión variable y de la tensión constante al mismo tiempo. El valor de la tensión es fijado intuitivo por la pantalla táctil, y la unidad de regulación es el ≤ 1G;
La tensión de la hoja del litio se puede ajustar en el rango de 80 ~ 400GF, y la fluctuación de la tensión en el proceso en ejecución de la correa es el inferior o igual ±5% (excepto la fluctuación de la posición del enrrollamiento y de conclusión).
La tensión de la película del ANIMAL DOMÉSTICO se puede ajustar en el rango de 80 ~ 400GF, y la fluctuación de la tensión en curso de tomar es el inferior o igual ±5% (excepto la fluctuación de la posición del enrrollamiento y de terminación).
4. Lista principal de la configuración de dispositivo
| NO. | Nombre | Cantidad | Unidad | Marcas |
| 1 | marco | 1 | sistemas | |
| 2 | mecanismo el desenrollar de la película protectora | 2 | sistemas | |
| 3 | rectificación del mecanismo | 5 | sistemas | |
| 4 | Selección de la plataforma | 3 | sistemas | |
| 5 | Sistema de la tensión | 5 | sistemas | |
| 6 | Mecanismo de bobina | 2 | sistemas | |
| 7 | Sistema el desenrollar de la banda del litio | 1 | sistemas | |
| 8 | Componente impulsor | 1 | sistemas | |
| 9 | Sistema rodante | 1 | sistemas | |
| 10 | Componente de enfriamiento | 1 | sistemas | |
| 11 | Sistema del retiro de polvo | 4 | sistemas | |
| 12 | Sistema de protección de la seguridad | 1 | sistemas | |
| 13 | Sistema de control eléctrico | 1 | sistemas |
5. Ambiente del uso del producto
5,1 el equipo está instalado y utilizado en el cuarto de sequía.
5,2, el uso de la limpieza ambiental: cientos mil grados ~ trescientos mil grados.
humedad relativa ambiente 5,3: Humedad del punto de condensación: -45 ° C. DEL ° C ~-70.
5,4, la temperatura de las condiciones: 15℃ ~ 25℃.
