Máquina de la soldadura de la batería 1.5KW para la batería del fosfato del hierro del litio del polímero

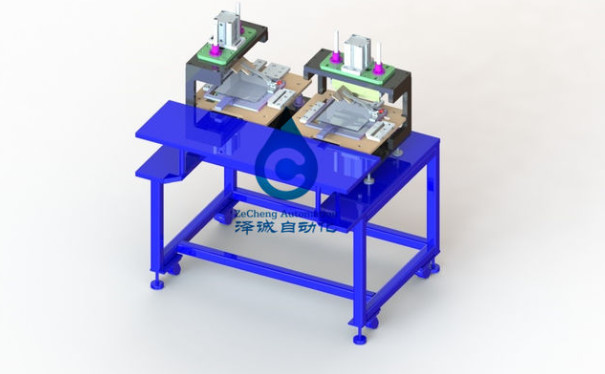

Máquina semiautomática del lacre del top de la batería del fosfato del hierro del litio del polímero de ZCB04A
1. Introducción de productos: El equipo se utiliza principalmente para empaquetar el top y al lado de la batería de litio flexible.
El paquete eléctrico soldado con autógena de la base y la película plástica de aluminio perforada y cortada están montados para realizar la colocación del manual del paquete de la base en la cáscara y la ponen manualmente en la estación señalada del equipo. El equipo se empaqueta automáticamente en el top, el lado y la parte inferior del equipo, y la batería acabada es salida.
2, principio de trabajo: a través del tubo de calor de la resistencia a la cabeza (de cobre), el uso del efecto de la conducción de calor sobre el material de empaquetado de la batería de litio (película del aluminio-plástico), bajo acción de cierta presión, de modo que se convierta en calefacción suave cerca del estado de fusión para terminar la compresión y la fusión.
Y no substituya el molde para alcanzar el sello superior y el sello lateral.
3. Características principales:
3.1. La protección de la seguridad, el diseño únicos de la anti-ondulación permanente, la temperatura de la ondulación permanente superior y más baja se pueden ajustar por el botón del panel del regulador de temperatura y el valor actual de la temperatura;
3.2. La cabeza se hace del material de cobre, que tiene buen efecto de la transferencia de calor, ahorra el consumo de energía, mejora eficacia del trabajo, y ahorra la energía comparada con los productos similares;
3.3. La presión de la cabeza superior y más baja se puede ajustar a través de la válvula de regulación de la presión para cumplir los requisitos de los parámetros de proceso diferente;
3.4. La cabeza superior y más baja es conducida por el cilindro y dirigida por dos mangas lineares de la guía. El movimiento superior y más bajo es flexible y la dirección es exacta asegurar el paralelismo del producto después de sellar;
3.5. Aplicable a las baterías de diversas especificaciones, y fácil ajustar, de ninguna necesidad de ajustar y de substituir la cabeza;
3.6. Marco de aluminio del perfil, aspecto hermoso;
La chapa adopta diseño geométrico tridimensional, simple y hermoso;
3.7. Pequeño tamaño externo, incluso y marca de aislamiento lisa, aspecto hermoso del borde de aislamiento;
3.8. See relacionó los dibujos técnicos para los parámetros de empaquetado.
3.9. El dispositivo puede realizar el paquete superior, inferior y lateral de tipo una batería en el mismo lado del oído del polo.
3.10. El dispositivo es compatible con el oído lateral y el paquete lateral de batería el A.
4. Uso
Cuando el parámetro de la temperatura alcanza el valor determinado, la célula de mano pondrá el borde de aislamiento de la célula bajo cabeza a la posición de aislamiento positiva del borde, el interruptor de pie comenzará, y el cilindro conducirá la cabeza caliente superior para presionar y para encapsular, y la película plástica de aluminio será calentada y ablandada, cerca del estado fundido. El lacre caliente y la acción que prensa serán terminados, y la célula será sacada manualmente.
5. Parámetros técnicos
5.1. Especificaciones aplicables: sello lateral ≤500mm, sello superior 500m m (airbag incluyendo).
5.2. Longitud principal: 520m m.
5.3. Anchura del sello: estándar 5m m (3 ~ 10m m opcional).
5.4. Grueso del borde: 0,15 ~ 0.3m m (dependiendo del grueso de la película del aluminio-plástico).
5.5. Soldadura de temperatura en caliente: 0 ~ 250℃ (ajuste libre de la temperatura).
5.6. Exactitud del control de la temperatura: ± 2℃.
5.7. Tiempo de empaquetado: 2S-3S estándar (ajustable de 0-99s).
5.8. Presión principal máxima: 3000N
5.9. El paralelismo de la colocación de cobre superior y más baja del molde no asegura ninguna transmisión ligera.
5.10. Equipado del dispositivo protector para prevenir calientes escaldan.
5.11. El equipo tiene funciones de la operación automática y manual.
5.12. El equipo es fácil limpiar y substituir el molde de cobre.
5.13. Aire comprimido: 5 ~ 8kg/cm2
5.14. Velocidad de trabajo de la presión de aire: ≥400 épocas/hora
5.15. Fuente de alimentación: AC220V/50Hz
5.16. Poder: 1.5KW
5.17. Dimensión externa: L800x W800x H1900mm
5.18. Peso del equipo: 500Kg
6. Composición del equipo
* piezas mecánicas: mecanismo principal superior, mecanismo superior de la plataforma de funcionamiento de la cabeza, un mecanismo principal más bajo, mecanismo grande de la plataforma de la placa, mecanismo del marco, etc.;
* piezas eléctricas y estándar:
6.1. Cilindro: AIRTAC/SMC
6.2. Componentes neumáticos: AIRTAC/SMC
6.3. Retransmisión del tiempo: Omron
6.4. Termóstato: Omron
6.5. PLC: panasonic
7. Métodos y precauciones del mantenimiento
7.1. Limpie los jefes superiores e inferiores regularmente para mantenerlos limpios.
7.2. Lubrique las piezas móviles de la manga de la guía del pilar de la bola para guardar el movimiento liso.
7.3. Si no utilizó durante mucho tiempo, limpian la superficie de las piezas móviles del mecanismo limpio y rociar la superficie con el aceite antioxidante para la protección.
7.4. Regularmente control los tornillos, nueces, pernos y otras sujeciones en todas las piezas de la máquina para prevenir flojedad y para prevenir accidentes de la calidad y accidentes personales
reglas de la operación 8.Safe
81. Se prohíbe estrictamente para extender la mano u otras piezas a la cabeza, a la pieza móvil de la manga de la guía de la columna de la guía de la bola, o al área peligrosa de trabajo durante la operación para causar daños corporales. No se permite a dos o más personas actuar durante la operación para evitar lesión accidental.
(Con una cubierta de seguridad, haga todas las piezas móviles en el interior de la cubierta para asegurar seguridad personal)
8.2. Los técnicos extranjeros y los personales señalados no desmontarán y no eliminarán errores del equipo a voluntad.
8.3. No desmonte los componentes de circuito sin el permiso.
9. garantía y servicio post-venta de calidad
9.1. Mantenimiento del curso de la vida, garantía de un año.
9.2. Después de que la expiración del período de garantía, el vendedor cargue solamente horas de trabajo y las tarifas de transporte para el mantenimiento del equipo. El vendedor cargará solamente las tarifas del coste para el reemplazo y la compra de las piezas relacionadas del equipo.
