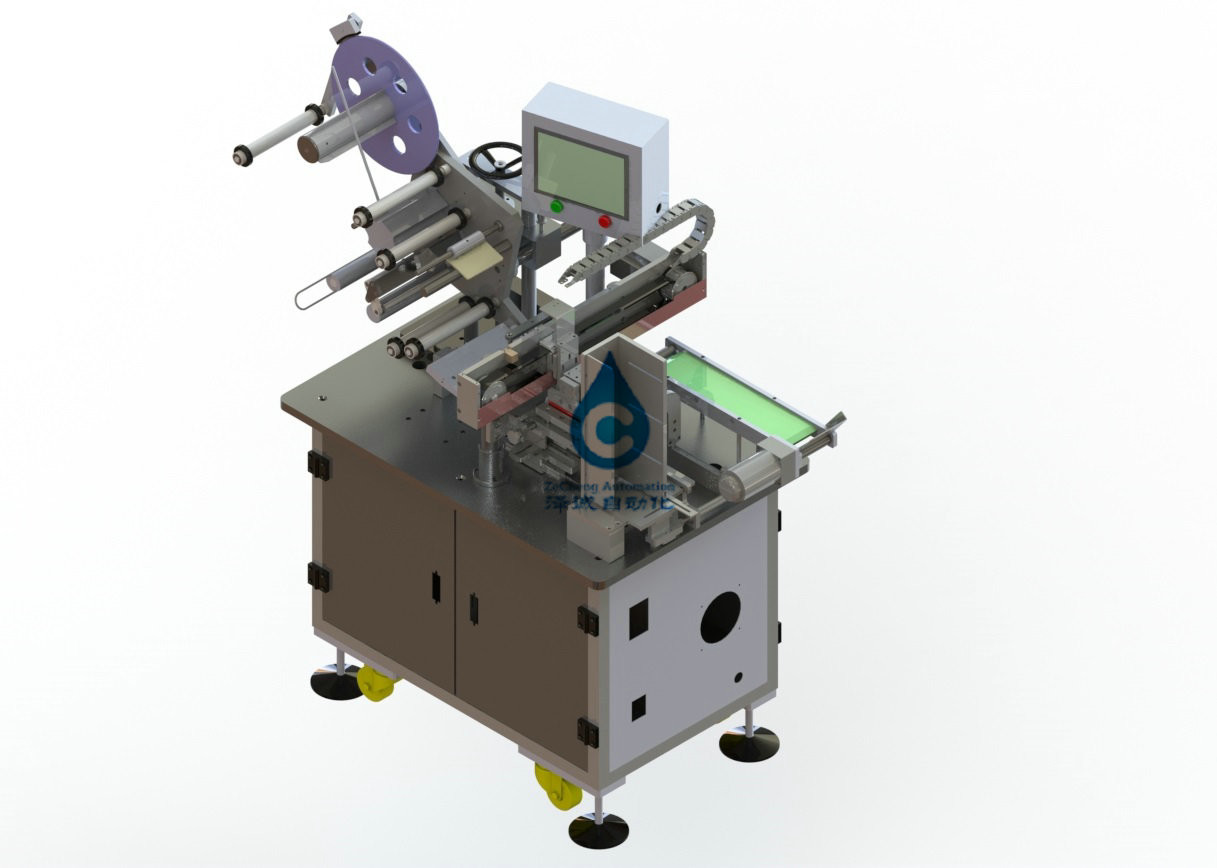

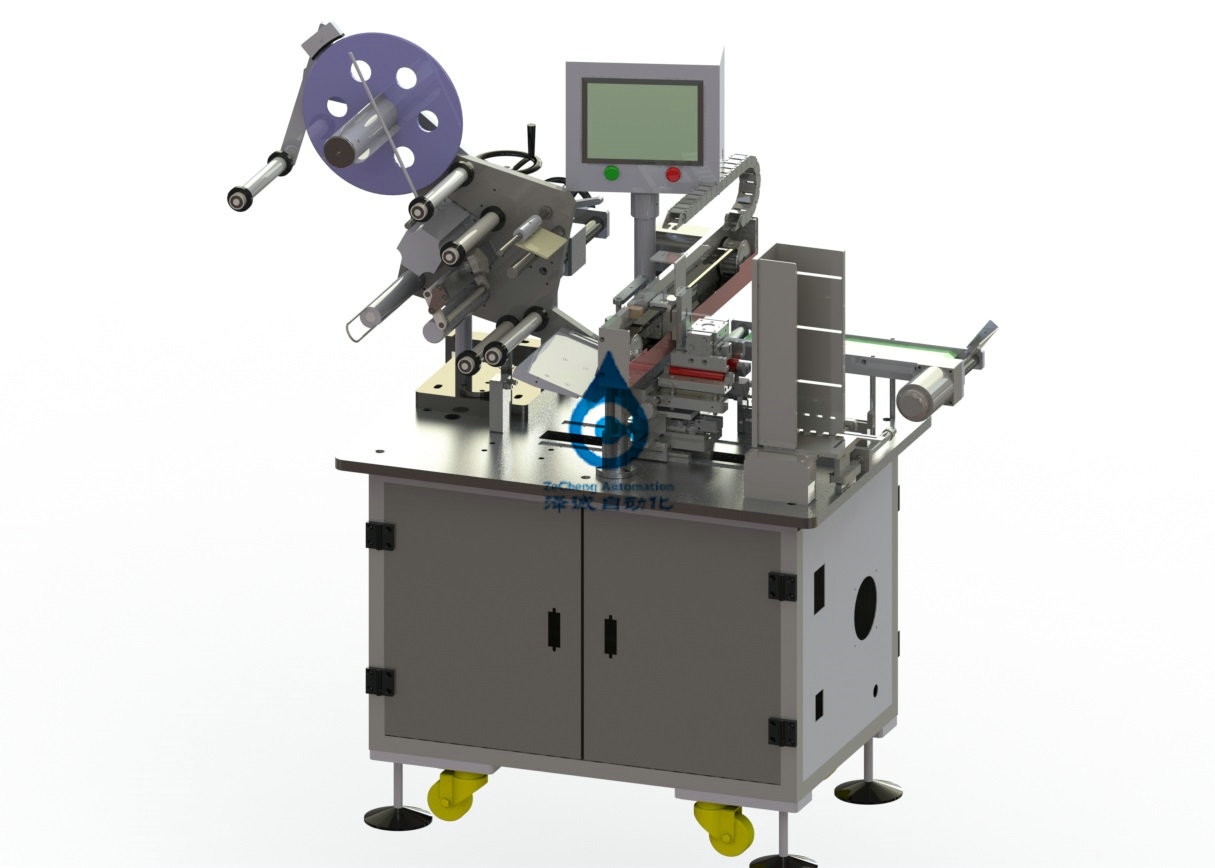

Planta de fabricación de la batería de 10 PCS/min batería Shell Labeling Machine de Digitaces
1, el perfil
Este dispositivo se utiliza principalmente para la cáscara móvil de la batería para teléfono que etiqueta, que puede solucionar con eficacia el problema de la posición de etiquetado manual inexacta y del bajo rendimiento.
Características
--- la etiqueta adopta la bobina que alimenta, desenrollando automática, pelando automática de la etiqueta, recibiendo automática del papel de etiqueta, colocando manual de la batería, la succión y la lanzamiento de la batería, empaquetado automático de la cáscara entera de la batería, el esconder automático del manipulante.
-- eficacia alta: 10 PCS/min.
2, adaptarse a las especificaciones
3,1 objetos adaptantes
El tamaño de la batería
| W (milímetro) | L (milímetro) | H (milímetro) |
| 35-55 | 40-70 | 2-10 |
3,2 parámetros técnicos del equipo
|
Especificaciones Artículo |
ZAB01C-00 | |
|
Parámetros técnicos |
Eficacia (PPM) | 10 |
| Gama ajustable de la anchura del accesorio | ±5mm (ajustable o reemplazable) | |
| Sistema del aire comprimido | O.4-0.6MPa | |
| El poder total (kilovatios) | 2 | |
| Poder de funcionamiento normal (kilovatios) | 1,7 | |
4, especificaciones mecánicas
el dispositivo del systemThe de 4,1 estantes adopta el marco de aluminio del perfil, el substrato adopta la placa de acero gruesa de 20m m o la placa de aluminio, y se electrochapa la superficie.
la etiqueta automática del systemThe el desenrollar de la etiqueta 4,2 en el material del rollo se desenrolla, placa de la fricción para mantener la tensión, el tamaño máximo del material 350m m del rollo.
pegan a la cabeza del papel del aislamiento del systemThe del papel de etiqueta que rebobina 4,3 manualmente en la ranura, el motor servo conduce el rodillo impulsor para tirar del papel del aislamiento adelante, el sensor detecta la etiqueta y las paradas, mientras que la rueda de fricción conduce el eje de ajuste para apretar el papel del aislamiento.
la etiqueta de desmontaje del systemThe de 4,4 etiquetas en la impulsión del motor el rebobinar, a través del separador, la etiqueta será quitada.
de batería 4,5 de la colocación el lugar systemManually la batería en la placa de guía, empuja la batería adelante a su vez, y empuja la batería a la posición de colocación.
el manipulante de etiquetado del systemThe 4,6 será buena succión colocada de la batería, puesta en la etiqueta, los dos lados de la subida de etiquetado del mecanismo, la etiqueta será puesto a la etiqueta, el frente de la subida de etiquetado del mecanismo, el frente de la etiqueta será atado a la batería, y finalmente el mecanismo de etiquetado detrás de la subida, la etiqueta será bueno.
el manipulante del systemThe de 4,7 manipulantes pegará el lado grande de la batería para coger, al mismo tiempo a la izquierda e a la derecha mover la etiqueta a ambos lados de la parte inferior. Coloque la batería pegada en la banda transportadora.
operación de funcionamiento de la pantalla del systemTouch 4,8. Hay poder prendido, parada de emergencia, manual, botón automático.
la máquina del panelThe de 4,9 controles se equipa del tablero eléctrico independiente, el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y los otros componentes de circuito de poder, PLC del control, retransmisión, dispositivo de control de motor, etc. Y conexión externa, usando los conectores y la tabla terminal. El techo del cable de transmisión está perforado parcialmente. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos abajo.
5, mediumPlease de la energía proporcionar el medio siguiente de la energía
fuente de alimentación 5,1
cambio instantáneo 5.1.1 del counterphase del voltaje AC220V± el 10%
5.1.2, frecuencia 50 herzios + 1 herzios
aire 5,2
5.2.1 presión 0.5mpa
5.2.2, capacidad del minuto de 5 lper
6, dispositivo ambiental del conditionsThe pueden actuar sin barrera bajo condiciones ambientales siguientes.
6,1 temperaturas la temperatura dinámica son la temperatura 5-35℃Storage: 0-40℃
6.2. Humedad 30-80% pero ninguna condensación.
