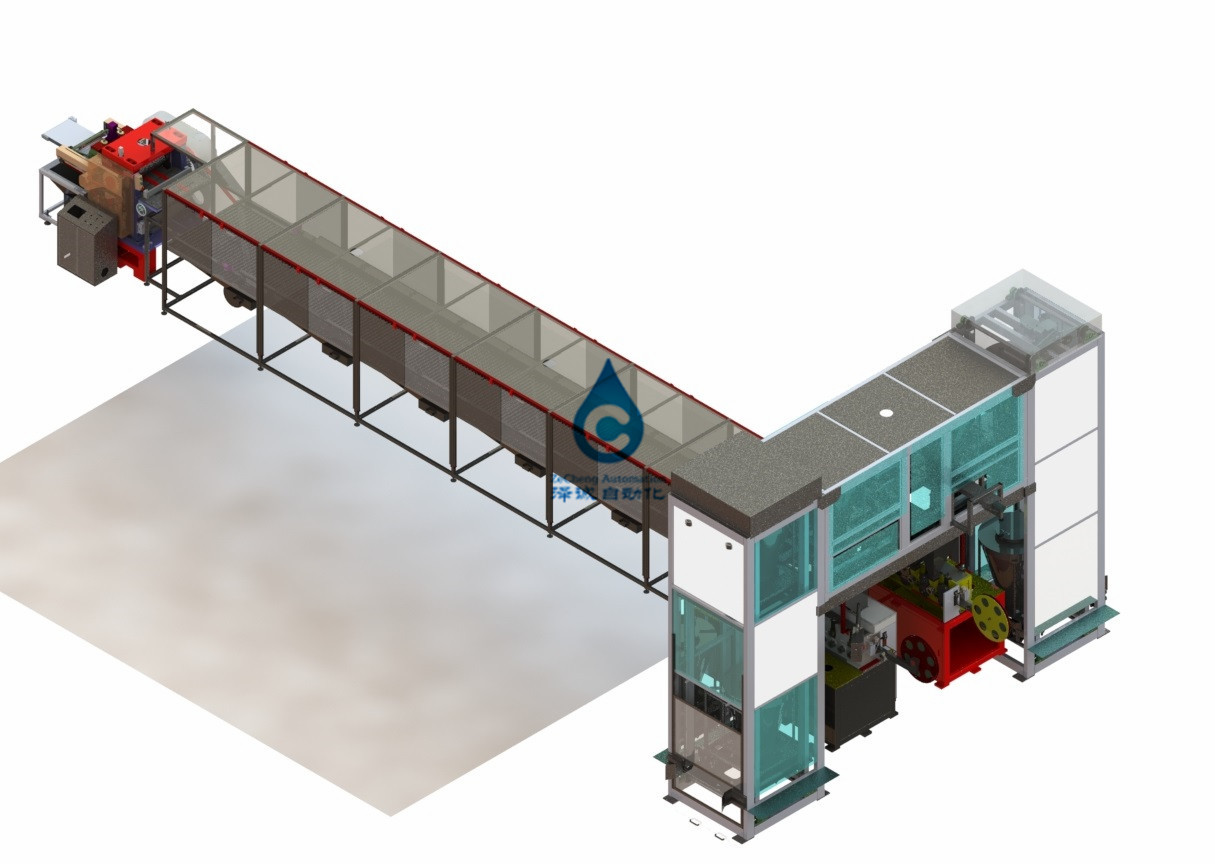

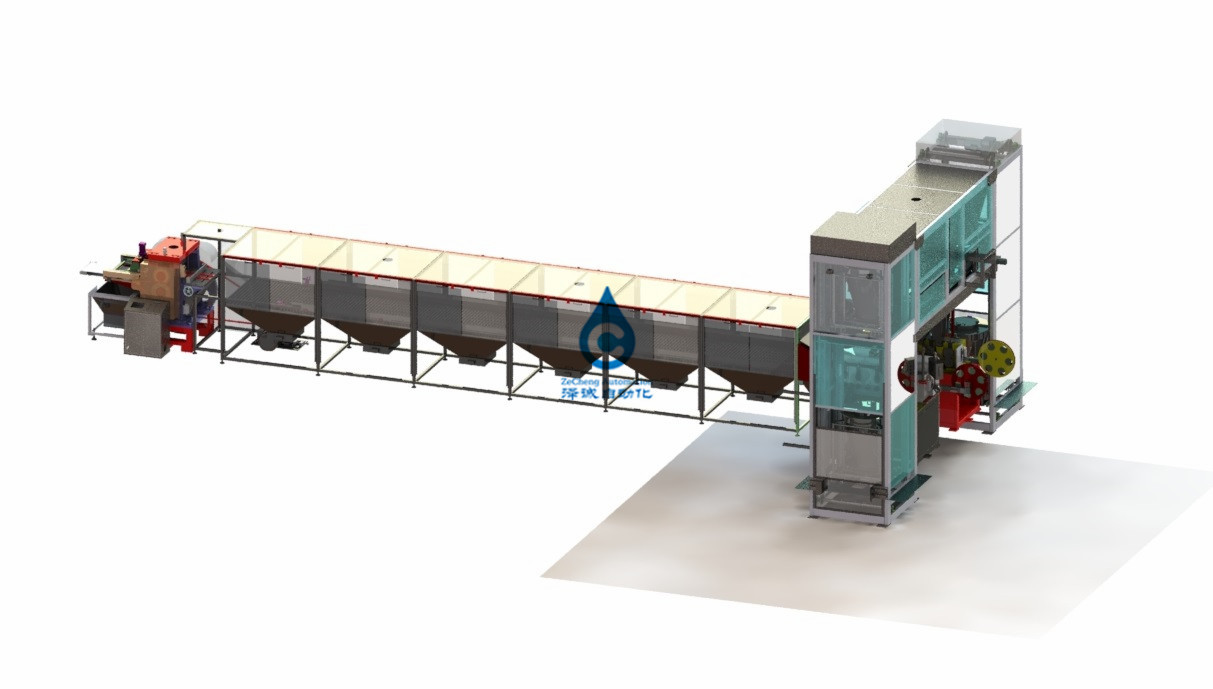

Batería del níquel del cadmio, batería del níquel del hierro, planta de fabricación de placa de la batería del níquel del cinc, planta de fabricación
1. Planta de fabricación de placa de la batería del bolso requisitos de diseño
Función
1,1, el dispositivo pondrán automáticamente la correa de acero en la máquina, desgaste artificial de la bobina del volumen que puede la correa de acero en la caja de acero automática que forma la soldadora SongLiaoKou, cerca con los productos de alimentación automáticos del acero de la presión del manipulante (longitud de corte de la banda de acero requerida por el cliente) a los parámetros del sistema, cortando el moldeado de acero de la presión de la correa (la correa de acero después de formar la forma de “U” es el “músculo”). Agarre al recuperador del manipulante del refuerzo, espera. La caja de la hoja de acero hizo la acción de motor de pasos que se levantaba, material de placa de acero automático del gancho agarrador del manipulante incluso, en la alimentación, dial cuenta con un delantero, toma cuenta con un manipulante de la barra de gancho agarrador, soldadura automática, caja de acero que moldeaba automática en continúa el marco estará automáticamente según la orden en la misma dirección (alrededor de 100 pedazos por el lote), aseada al ciclo al trabajo. (nota: en curso de funcionar con la placa atiesada la alimentación con el movimiento del manipulante de la barra de gancho agarrador es trabajo síncrono, para mejorar la eficacia de la producción)
1,2, eficacia: caja de acero soldada con autógena minuto de 10 pedazos, un marco reforzado cerca de 6 segundos.
1,3, proceso tecnológico:
1,4, ofrece: un trabajador puede actuar, placa artificial de la operación en general del acero de la tira, la placa de acero por el gancho agarrador automático del manipulante, moldeado automático, el aplanar automático, asamblea automática fija, marco reforzado que suelda con autógena una operación de la supervivencia, conveniente y confiable, reducir la operación manual y la intensidad del trabajo, eficacia alta.
2. Los requisitos técnicos y los parámetros principales:
2,1, materiales del refuerzo: 0,5 milímetros x 14 milímetros x L, cada plato pesan cerca de 10 ~ 30 kilogramos.
2,2, longitud que moldea: 90 ~ 255 milímetros.
2,3, reforzado longitud 120 del marco ~ 290 milímetros, anchura 85 ~ 175 milímetros son ajustables.
(sola cabeza):
2,4, soldadura por puntos, el grueso total de 3 milímetros o menos.
2,5, máquina de la soldadura por puntos: la máquina de la soldadura por puntos del billiton del mar. Poder AC380V más/menos el 10%, 50 HERZIOS el + 5% para la potencia máxima de salida de HZ.The de 25 KVA. Horario de soldadura 25 milímetros. La distancia de centro de soldadura es ajustable. (dos)
,
3,2, parámetros técnicos del equipo
|
Especificaciones de la máquina Artículo |
||
| Parámetros técnicos | eficacia | 10Piece/min |
| El poder total (kilovatios) | 55kw | |
| Operación normal del poder (kilovatios) | 52kw | |
| La otra energía | Fuente seca del aire comprimido | |
| El peso | Cerca de 8 toneladas | |
| tamaño | L7500mm*W2300mm*H4000mm | |
3,3, componentes principales del equipo
| NO | Composición del sistema | La configuración de sistema | Cantidad |
| 1 | Sistema del estante | 1Sets | |
| estructura soldada con autógena 4040 cuadrados del marco | 1 | ||
| El embase | 1 | ||

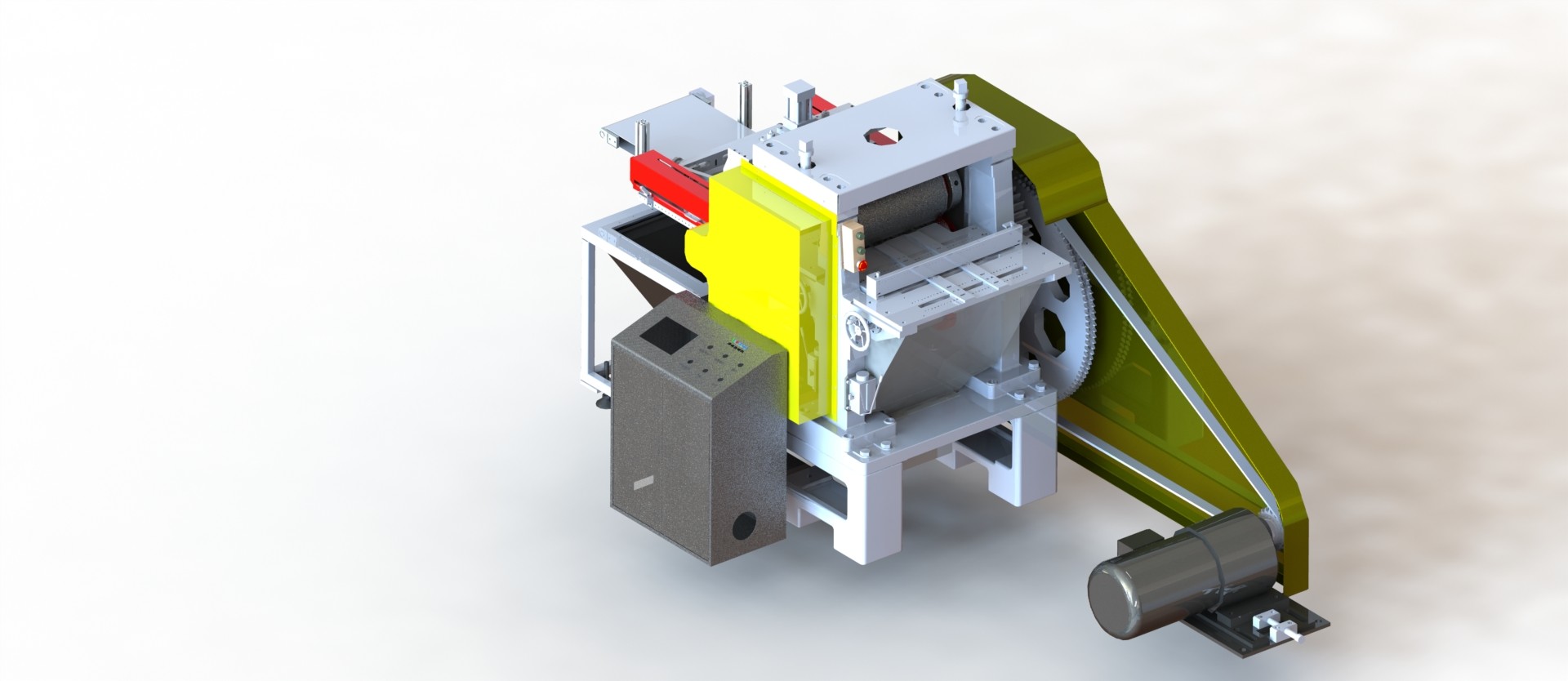

| 2 | Componente rodante | 2Sets | |
| Prensa de batir | 2 | ||
| 3 | Corte los componentes que moldean | 2Sets | |
| El sistema hydráulico | 1 | ||
| Arriba y abajo de la formación a morir | 2 | ||
| Cilindro hidráulico que moldea | 2 | ||
| 4 | Componentes soldados con autógena | 1Sets | |
| Máquina de la soldadura por puntos | 2Sets | ||
| El mecanismo de soldadura | 2 | ||
| El mecanismo de soldadura | 2 | ||
| 5 | Componentes de regulación de alimentación | 1Sets | |
| Guía linear de la plata | 2 | ||
| Tornillo de ajuste positivo y negativo | 2 | ||
| Mecanismo de alimentación Adjust | 2 | ||
| Dirección | 2 | ||
| 6 | Componente de alimentación automático | 1Sets | |
| cilindro | 3 | ||
| Guía linear de la plata | 2 | ||
| 7 | Componente del montaje de placa | 1Sets | |
| Agencia del transporte de la placa | 1 | ||
| Alimentación del material | 1 | ||
| 8 | Componentes del rodillo de la placa | Prensa hidráulica de la sola columna | 1Sets |
| Accesorio de la placa | NSets | ||
| 9 | Componentes de soldadura de múltiples puntos | 1Sets | |
| Máquina de la soldadura por puntos | 2Sets | ||
| El mecanismo de soldadura | 2 | ||
| El mecanismo de soldadura | 2 | ||
| 10 | Componentes que esconden automáticos | 1Sets | |
| Paso en las instituciones de recepción | 1Sets | ||
| 11 | El sistema operativo | PLC-Omron | 1Sets |
| Pantalla táctil | 1 |
FAQ
Q1: ¿Es usted fábrica o empresa comercial?
: Somos fábrica, con nuestro equipo del R&D, departamento de la producción, de la soldadora de la batería, diseño del etc, dibujo, proceso, asamblea, comisión, y paquete y envío finales.
Q2: ¿Usted acepta el arreglo para requisitos particulares?
A2: SÍ. aceptamos la máquina modificada para requisitos particulares. nuestro R&D fuerte con la experiencia rica 10+year puede hacer el arreglo para requisitos particulares.
Q3: ¿Sobre precio?
A3: El precio es negociable. Puede ser cambiado según cada configuración interna de la clasificadora de soldadura o de la batería, y también su cantidad de la orden.
Q4: ¿Sobre entrega?
A4. La soldadora estándar se puede entregar dentro de 10days. La máquina modificada para requisitos particulares del montaje de la batería se puede entregar dentro de 40days o negociable.
