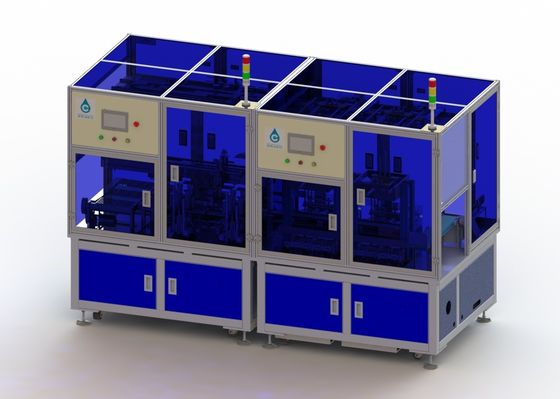

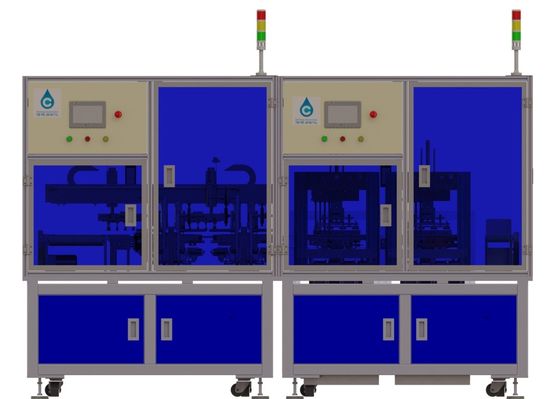

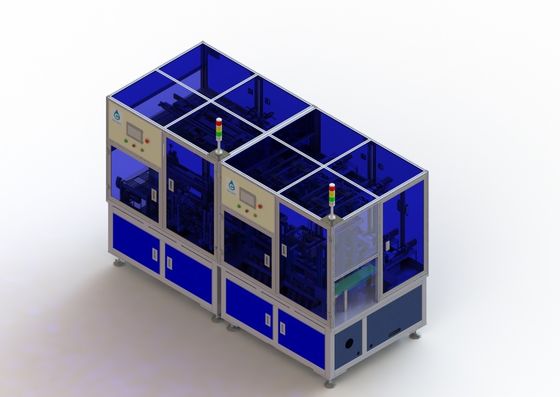

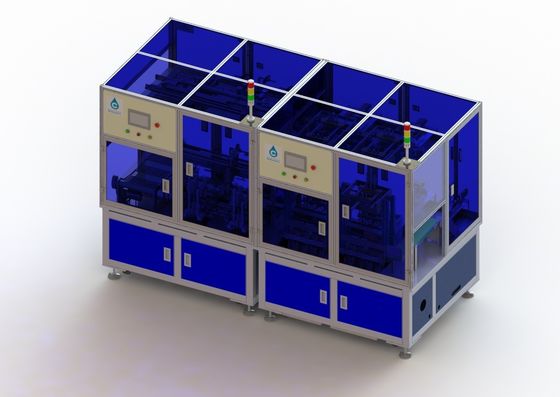

Cola de la célula de batería de Li Ion Battery Manufacturing Equipment Square que graba en la máquina de la cáscara
1. Requisitos de diseño
1.1. Tamaño aplicable del mecanismo de botes giratorios: anchura: 30 ~ 70m m; Altura: 36 ~ 80m m, grueso: 3,0 ~ 10m m.
1.2. La longitud del documento adhesivo sobre los lados izquierdos y derechos después de que se pegue la base del rollo es L4: 0,2 ~ 1m m
1.3. Los dos lados del carrete son simétricos, y la diferencia absoluta es 0 ~ 3m m.
1.4. El papel del diafragma no puede resultar a la base del rollo después de que se pegue la base del rollo (las curvas de papel del diafragma ante el interior de la base del rollo sin exponer el diafragma)
1.5. El pedazo y el diafragma de polo no serán dañados después de que se pegue la base del rollo.
1,6 al incorporar la cáscara, habrá un surco de la guía entre la base de la bobina y la boca de la cáscara
1.7. Los oídos positivos y negativos de la base de la bobina no doblan durante el proceso de pegar el pegamento inferior y de incorporar la cáscara.
1.8. El ángulo entre la base de la bobina y el lado de la cáscara después de incorporar la cáscara es el ≤ 50
1,9 la distancia entre la base que arrolla y la pared interna de la parte inferior de la cáscara después de incorporar la cáscara requiere L3: 0.5±0.2m m;
1.10. La distancia entre la base de la bobina y los dos bordes del L1 de la cáscara y L2 requiere: ≥0.1mm
1,11, la diferencia entre la base de la bobina y el borde de la cáscara
1,12 después de la base de la bobina incorpora la cáscara, puede probar automáticamente la distancia entre la exposición del oído negativo del electrodo y la boca de la cáscara, y determina la AUTORIZACIÓN o el NG (no hay requisito en este dibujo de la prueba, además, debido al error de longitud de los materiales suministrados del oído polar, es éste resuelto por independientemente de si?)
1.13. ≥ 99,8% de la tarifa de la calificación de la producción
1.14. ≥ el 95% de la producción de la producción y eficacia ≥40PPM de la producción
3, parámetros técnicos principales del equipo
3,1 longitudes adaptantes del objectsBattery: 36 ~ 80m m, anchura de la batería: 30 ~ 70m m, grueso de la batería: 3,0 ~ 10m m. Necesite ajustar la ubicación del bloque de colocación, el tamaño del tanque de alimentación de aluminio de la cáscara.
3,2 parámetros técnicos del equipo
|
Artículo |
Especificaciones | |
|
Parámetros técnicos
|
eficacia (PPM) | 40PPM |
| Tiempo auxiliar (MINUTO) /shift | 30 | |
| Tarifa del paso del producto | 99,8% | |
| Índice de grano o de movimiento | el 95% | |
| Tiempo modelo del reemplazo del producto | 30min | |
| Sistema del aire comprimido | 0.4-0.6MPa | |
| El poder total (kilovatios) | 8 | |
| Poder de funcionamiento normal (kilovatios) | 7,6 | |
5. La descripción de las baterías principales del partsManipulator del equipo de la bandeja de la ampolla chupada para arriba en el accesorio de colocación, una colocación preliminar, instituciones alimentadoras de cinta del volumen para el pegamento, cinta en la parte inferior del mecanismo de la abrazadera de sujeción de la batería estará en la parte inferior de la presión, cinta del palillo, manipulante pegará las baterías de la cinta chupadas para arriba en la estación de la cáscara, cáscara de la batería, la cáscara con una manera de la guía de la guía del embudo. En el empuje de la cáscara en tres veces, los primeros dos para el empuje de fijación con abrazadera, el pasado para el empuje directo.
