1, el perfil

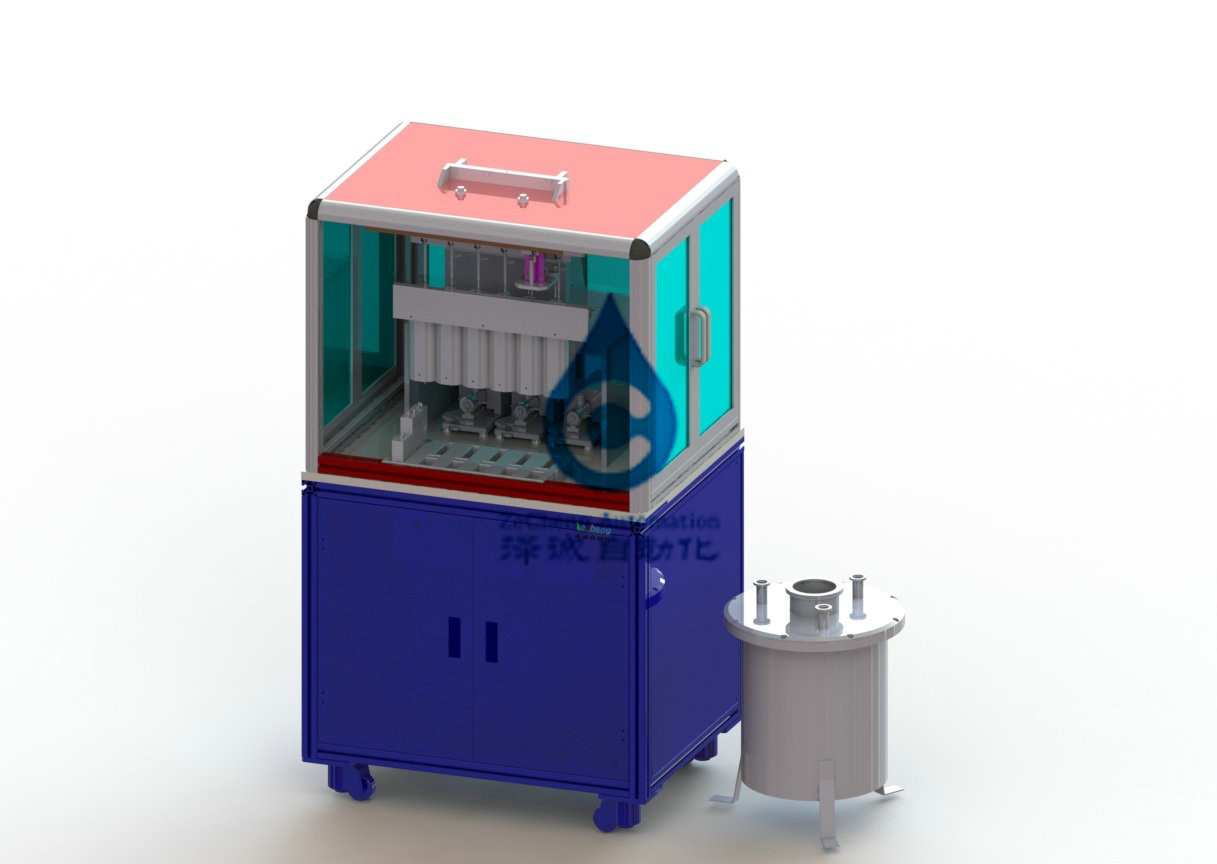

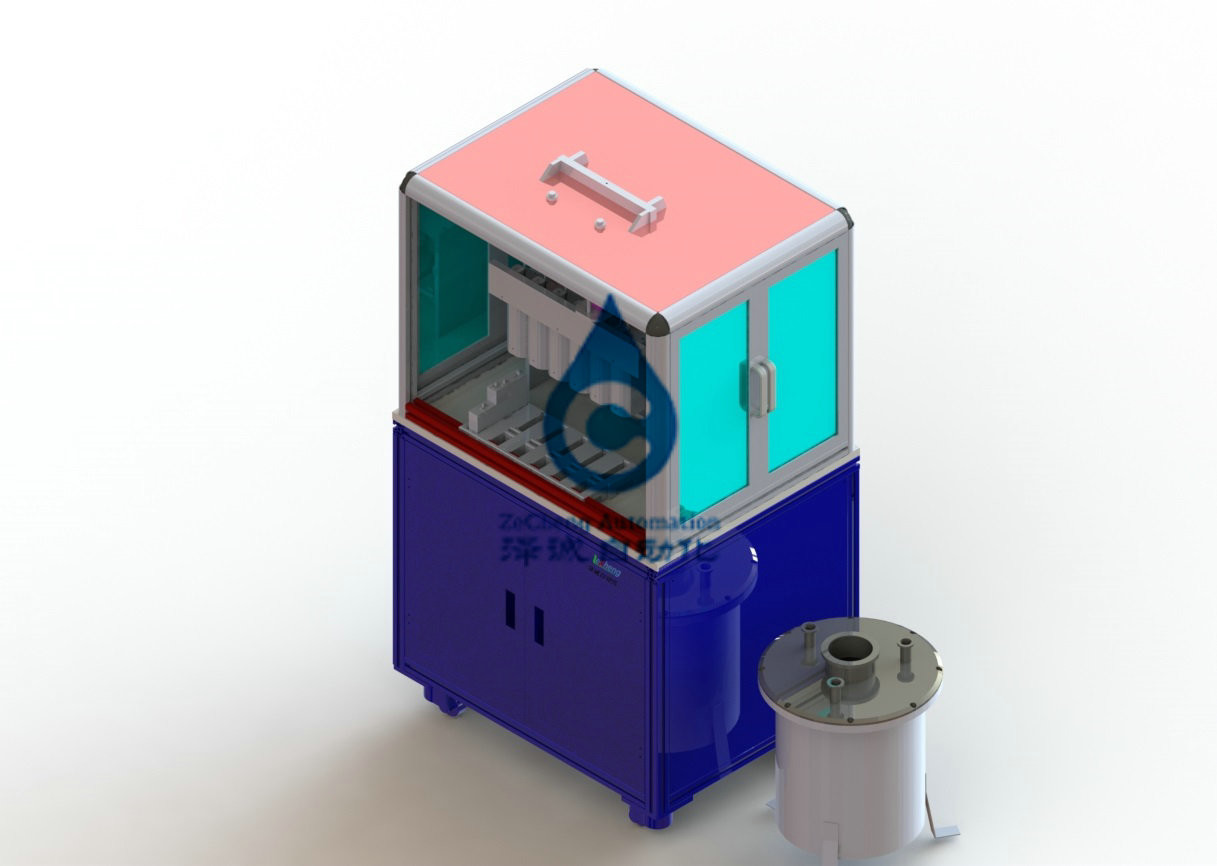

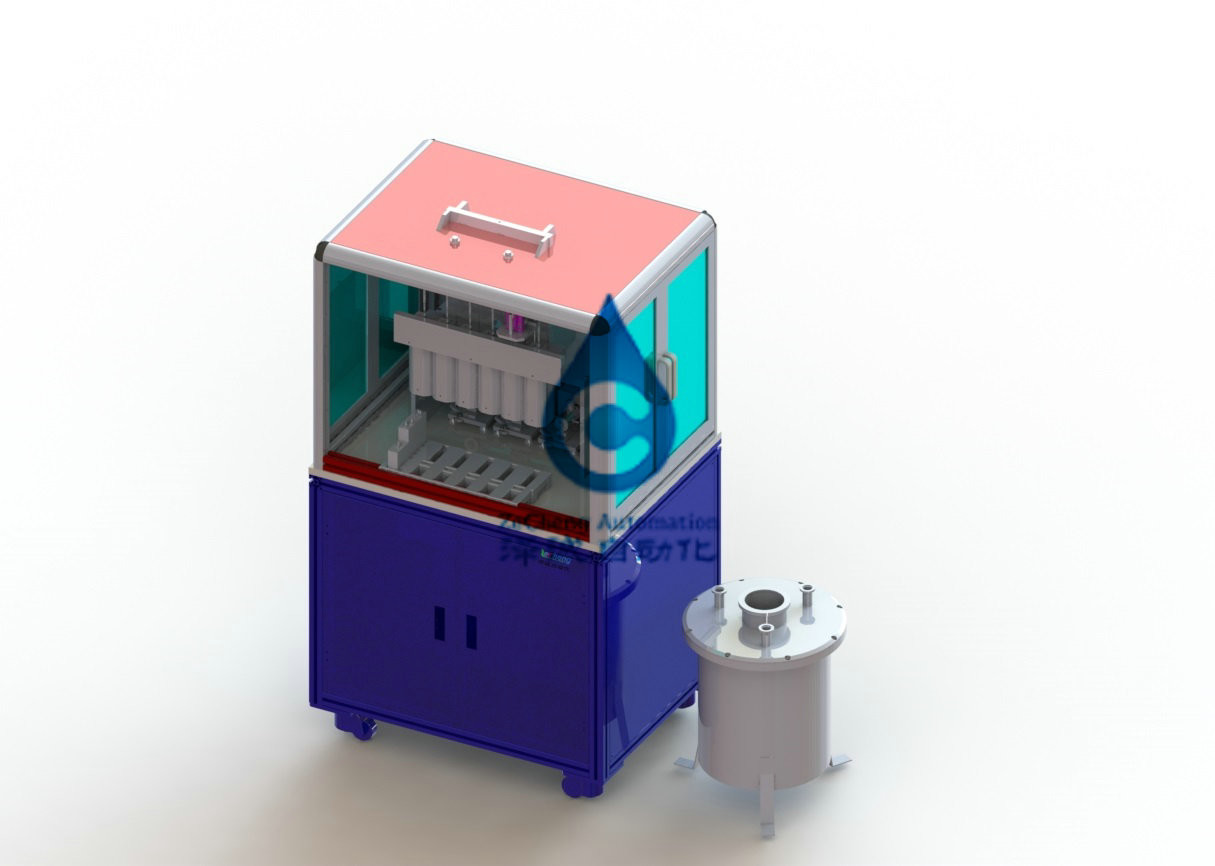

El dispositivo es conveniente para la inyección líquida semiautomática de baterías. La aguja líquida de la inyección se pone manualmente en el puerto de inyección líquido en el tanque del escondrijo, y el líquido se inyecta de la manera de succión, de extracción automática del vacío y de presión automática.
2. Materias primas y componentes
1. Tamaño del producto:
| El modelo de la batería | W | L | H | H1 (columna de A) | S (distancia entre la columna del polo y el puerto de inyección) |
| Unidad: milímetro | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3. Requisitos y parámetros de proceso
3.1. La muestra se limpia con la aspiradora primero y en seguida se inyecta con el líquido, después inyectado con el líquido una vez, y entonces el vacío y la presión alternativamente se colocan después de la inyección. La consistencia de la absorción es buena, la uniformidad es buena, la eficacia es alta, la precisión es alta, y la operación es conveniente y confiable.
3.2. Proceso líquido de la inyección: → líquido cuantitativo líquido de la inyección de la bomba de inyección de la precisión del → de la extracción del vacío de la batería en el estado de vacío de la batería, la afluencia y la presión automática del → de la absorción, parásitos atmosféricos bajos del electrólito del suplente del vacío;
3.3. El volumen líquido 0-200g de la inyección puede ser ajustado
3.4. Exactitud el ±0.5% de la infusión
3.5. Eficacia de inyección líquida: 2ppm (la eficacia real es resuelta según el periodo de líquido inyectado y del tiempo del vacío)
3,6 volúmenes líquidos de la inyección CPK > 1,3
4. Requisitos de equipo
4.1. Tiene las funciones del vacío que bombean, la inyección cuantitativa del electrólito e inyección rápida a presión, cuyo la función de la inyección rápida a presión puede ser seleccionada y la presión puede ser fijada
4.2. El diámetro mínimo del tubo de vacío no será menos de 12m m, y el tubo principal no será menos de 25m m
4,3 el tubo de vacío está solamente en contacto con el producto, no la partición del electrólito.
4,4 requisitos de la operación: alimentación manual del equipo, alineación del agujero líquido de la inyección, vacío automático que bombea, inyección líquida, alimentación manual después de la inyección líquida.
alimentación manual del equipo 4.4.1 y alineación líquida del agujero de la inyección: el proceso de la operación adopta los útiles que colocan, que no pueden causar daño al aspecto de la batería y al agujero de la inyección del líquido
inyección automática del vacío 4.4.2:
la bomba de medición exacta 4.4.3 se utiliza para la inyección del líquido de la batería. La cantidad líquida de la inyección es ajustable de 0g a 200g, y la precisión líquida de la inyección se garantiza para ser el ±0.5%.
4.4.4 el grado del vacío que se alcanzará antes de que la inyección líquida pueda ser seleccionada, con 20~1000Pa opcional.
4.4.5 ningún electrólito serán rociados o escapados durante la inyección líquida.
tiempo derecho ajustable 4.4.6: para reducir el tiempo de la inyección, el dispositivo conserva la función de la inyección a presión rápida.
manual 4.4.7 que esconde después de la inyección líquida: simple y conveniente para cargar y descargar.
4, condiciones de trabajo del equipo
fuente de alimentación 4,1: AC220V monofásico, gama de fluctuación del voltaje: ± el 10%;
4.2. Aire comprimido: 0.4-0.6mpa;
4.3. Temperatura ambiente: 20-35℃;
4.4. Humedad relativa: 30-55% HORA;
4,5 allí no es ningún gas corrosivo, líquido o gas explosivo en sitio.
