Equipo de producción de la batería del sellador del vacío para la batería de litio del polímero de Bluetooth Digital
1, perfil del equipo:
introducción 1,1 a las funciones y a los principios del dispositivo:
Funciones principales del equipo: perforación, desgasificación al vacío, pre-lacre secundario.
La máquina del sellado al vacío es conveniente para la desgasificación al vacío y los procesos secundarios de la soldadura después de la activación de la batería de litio del embalaje flexible del polímero del bluetooth, de la batería de litio digital del embalaje flexible del polímero y de la batería de litio cilíndrica del embalaje flexible del polímero.
flujo de la operación del equipo 1,2: Este dispositivo es una máquina del lacre de la succión del vacío, que uso principal para extraer el gas dejado en la correa del saco hinchable después de la electrólisis de la batería en el estado de vacío, pincha la correa del saco hinchable, extrae el gas, y después utiliza el jefe superior y más bajo de la pieza de la cámara para sellar el lado entre la correa del saco hinchable y la batería, para alcanzar el propósito de trabajo.

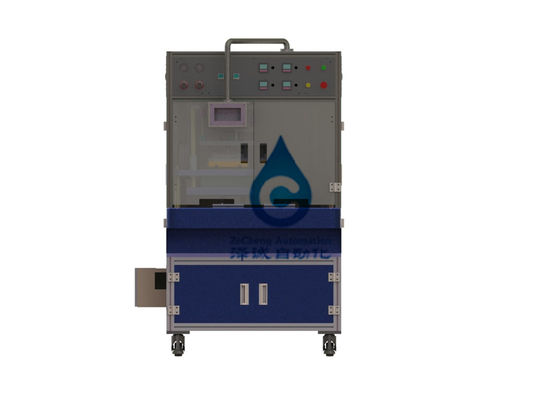

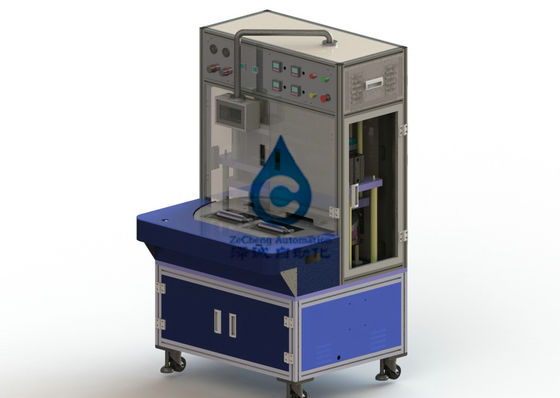

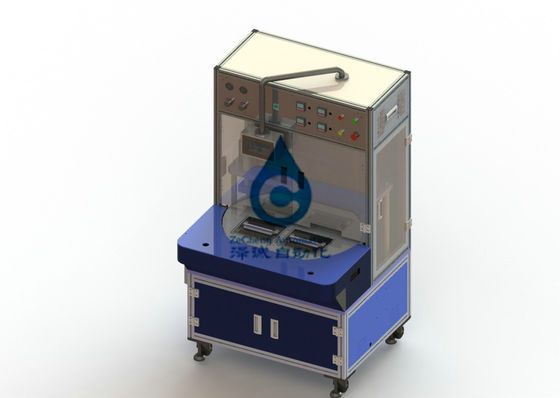

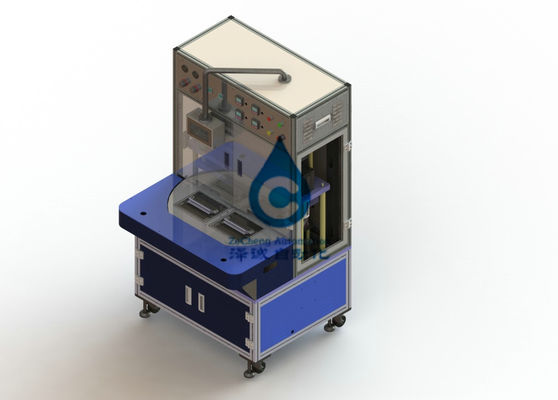

estructura total 1,3 (con los dibujos)
2. Materiales entrantes y especificaciones de producto convenientes para el equipo
2,1 tamaño y especificación de materiales entrantes
2.1.1 especificaciones de producto aplicables:
|
Modelo |
W (milímetro) |
L (milímetro) |
H |
|
ZEAA08A |
20-50 |
30-70 |
2-8 |
Producto de la prueba de aceptación: batería cuadrada CP243238 del polímero
2.1.2 los requisitos específicos
|
NO. |
Artículo |
parámetro |
|
1 |
Anchura del borde |
3-10m m |
|
2 |
Gama de tiempo de la encapsulación |
2-3S |
|
3 |
Grueso lateral del lacre |
0.19-0.3m m (puede ser fijado) |
3. Parámetros técnicos del equipo
índice de 3,1 calificaciones de productos del equipo: el ≥97% (solamente malos productos causados por la máquina)
3,2 productividades/velocidad del equipo: 15PPM depende el tiempo de la soldadura
porcentaje de averías de equipo 3,3 el ≤5% (fracaso causado por el equipo solamente)
equipo 3,4 eléctrico: voltaje el 220V±10%, AC/10A actual, poder monofásico 2000W
aire comprimido 3,5: presión/flujo 0.4-0.6Mp/0.3l /min
vacío 3,6: presión y flujo 0.4-0.6Mp/0.3L/min
3,7 pesos: el ratio de peso total al área portadora de 400Kg ≤500kg/M2
4: configuración y estándar generales del equipo
4,1 el color del aspecto del equipo estarán conforme a la placa del color proporcionada por el partido A.
4,2 10MM de medición de la pared externa de la máquina, el ruido del ≤ 80db del equipo.
4,3 el equipo cumple con los estándares de seguridad del equipo mecánico y eléctrico relevante del estado y todos los estándares de seguridad y los requisitos de la compañía del comprador.
4,4 se atan el manual de la operación del chino y el manual del mantenimiento de equipo.
el diagrama de control eléctrico 4,5, el diagrama de control neumático, la especificación de piezas compradas, el código fuente y otros materiales de la máquina serán entregados aleatoriamente.
