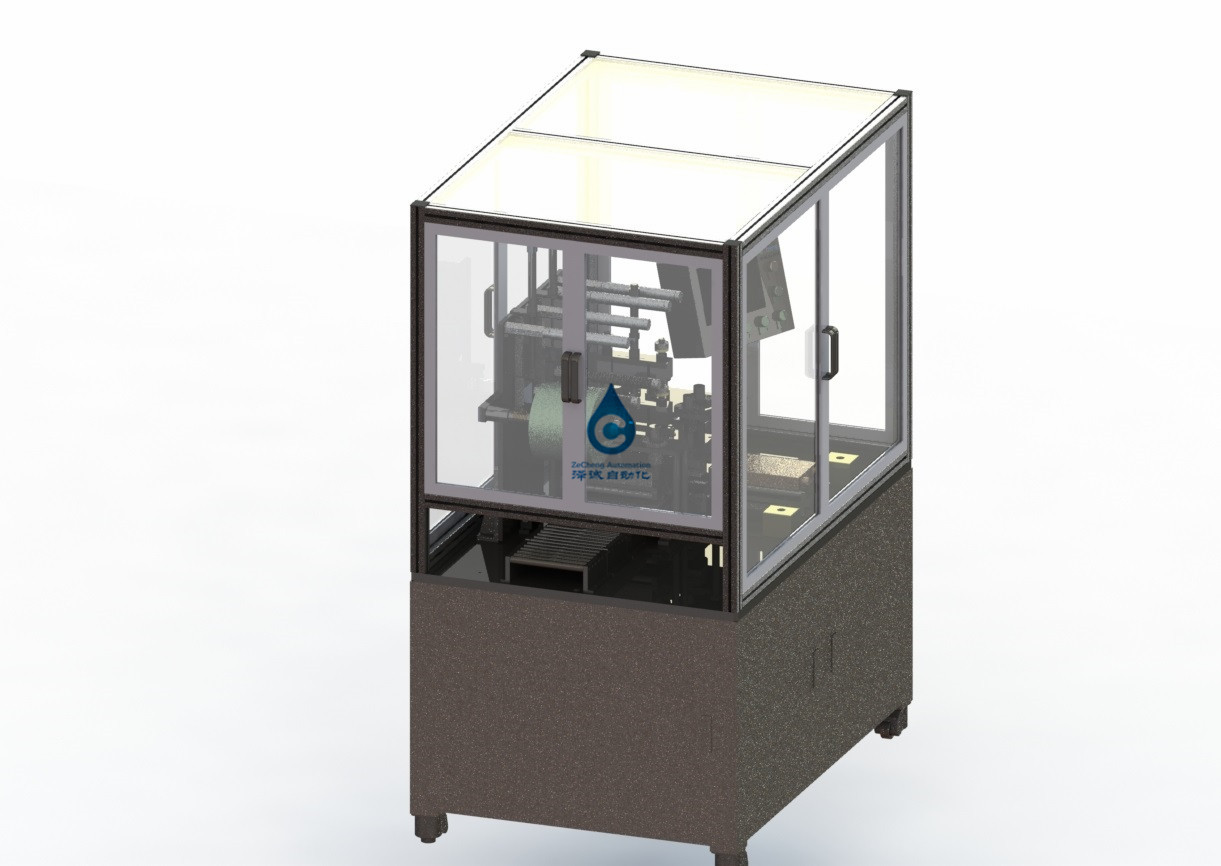

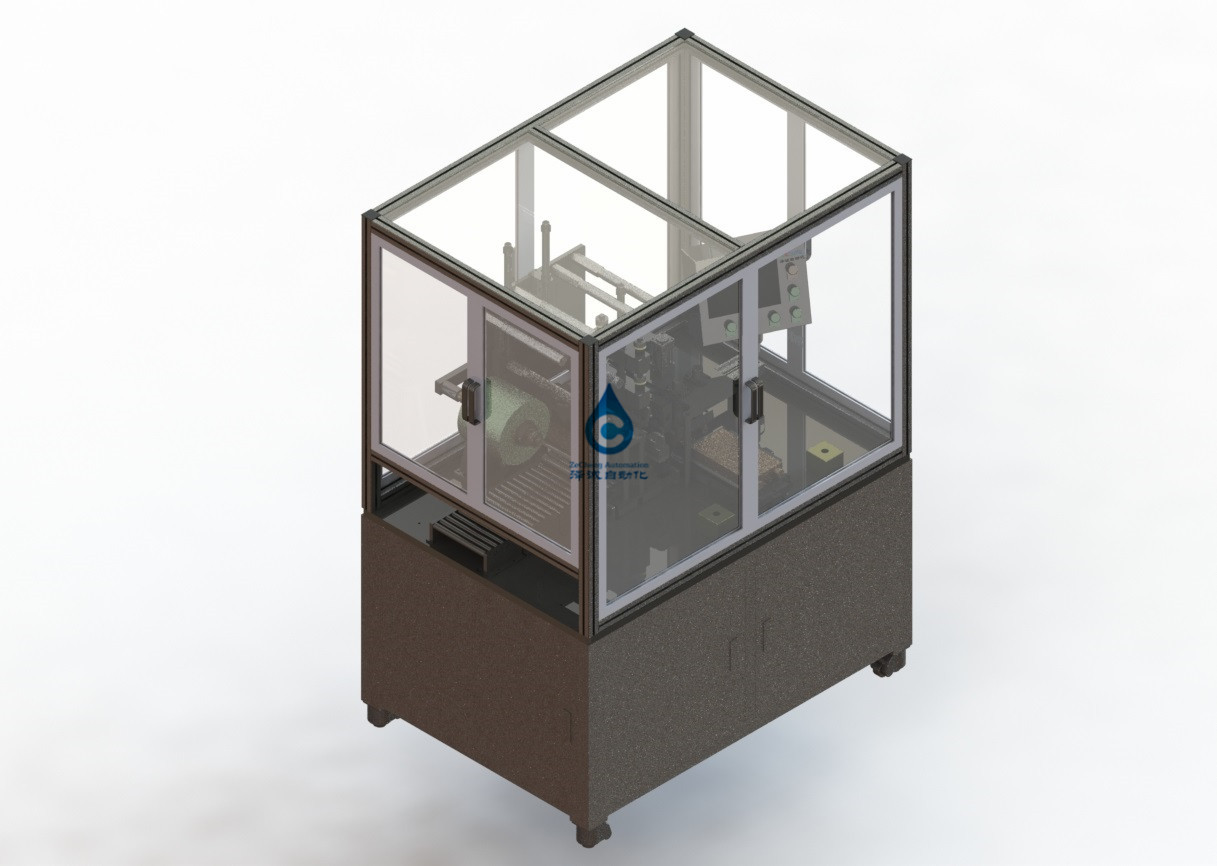

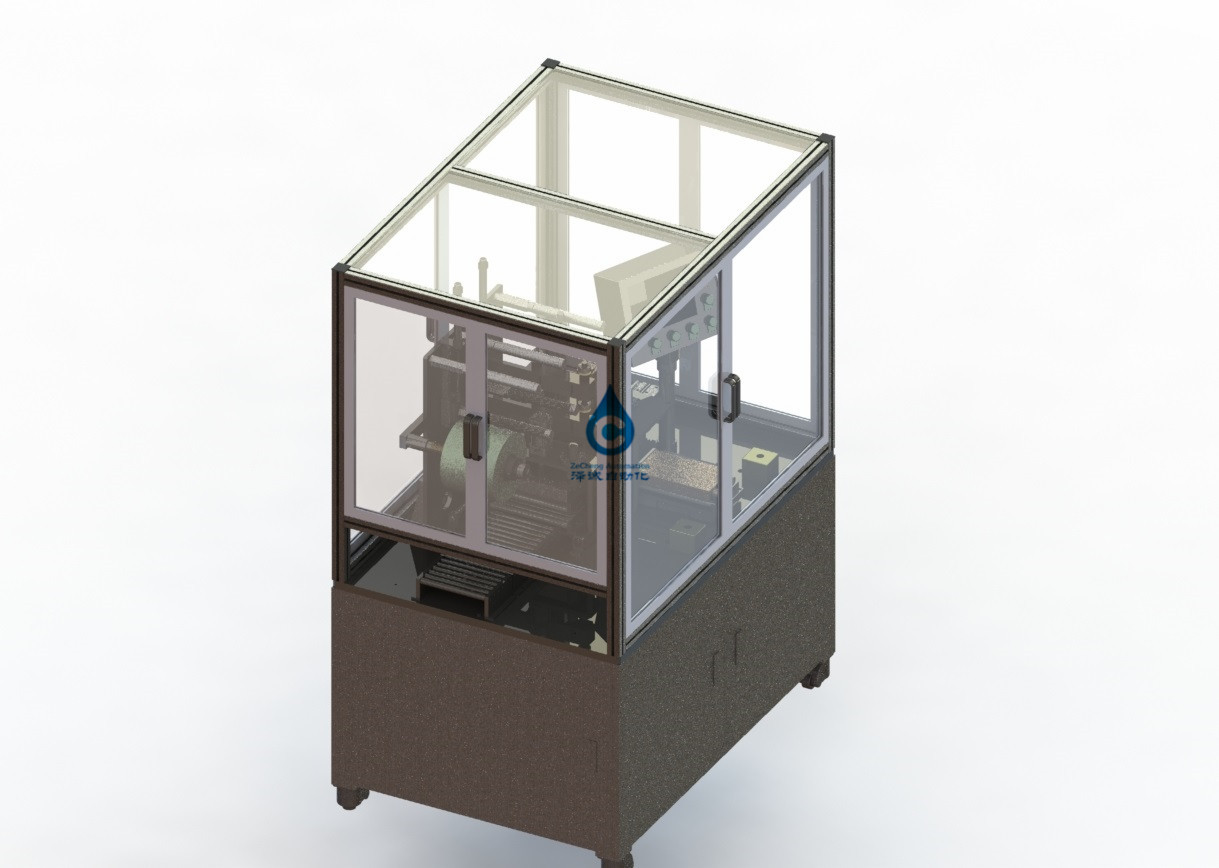

Máquina de capa azul de la película de Ion Battery Assembly Line Automatic del litio 1800KG

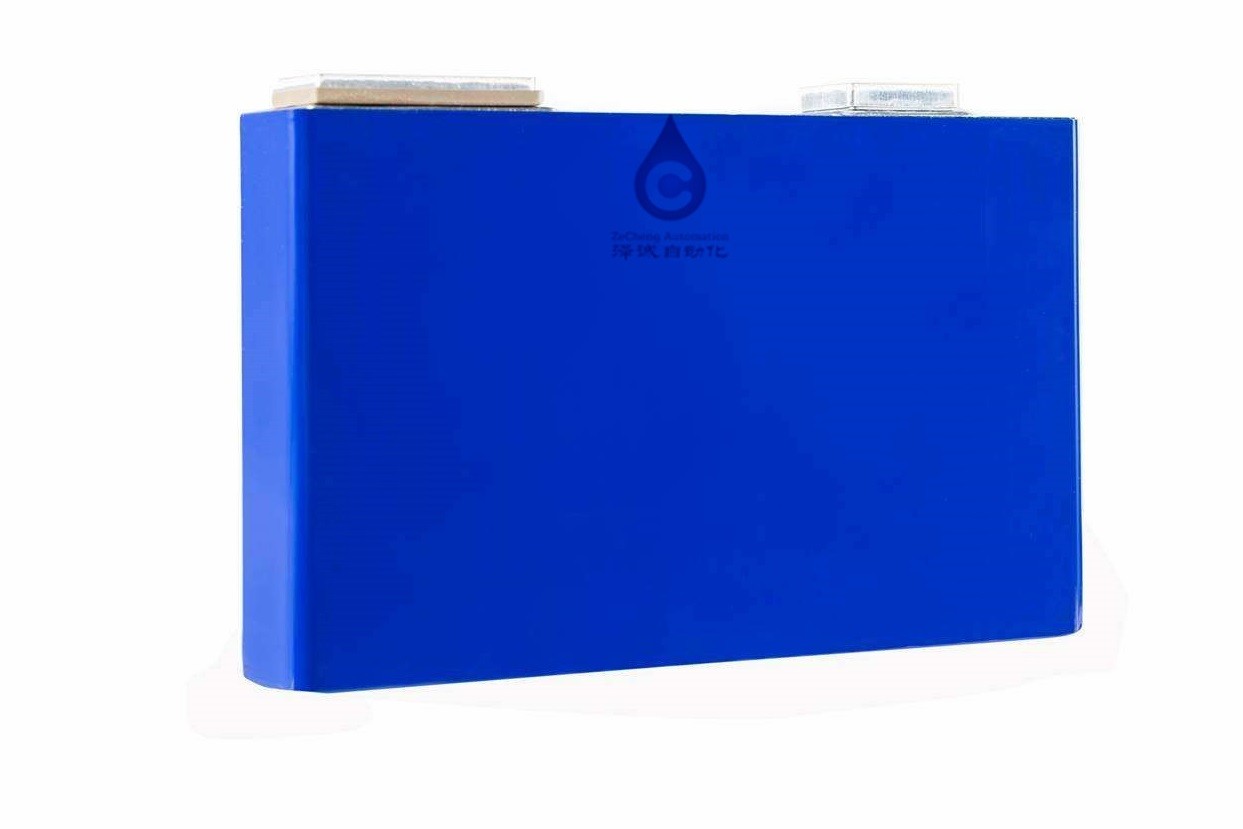

1. Función principal de este sistema: pegue el sobre externo de la batería calificada
2. Este sistema incluye: 1 sistema del sistema de alimentación de la batería, 1 sistema del sistema de alimentación de la cinta, 1 sistema del sistema de capa adhesivo, 1 sistema de esconder el mecanismo del volumen de ventas.
3. Sistema de carga de la batería:
Este sistema incluye: 1 sistema del mecanismo del empuje del volumen de ventas de la célula eléctrica, 1 transportador de correa, 1 sistema del mecanismo del dibujo de la batería, 1 sistema de la batería que empuja el mecanismo
3,1 que dan vuelta y mecanismo que empuja de la célula eléctrica: incluye principalmente 1 cilindro de torneado, 1 accesorio de torneado, 1 cilindro acuciante y 1 cilindro que empuja.
banda transportadora 3,2: incluye principalmente 1 motor de pasos, 1 correa y 1 sensor en el lugar;
mecanismo del dibujo de 3,3 baterías: incluye principalmente 1 motor de pasos, 1 módulo servo y 1 placa de dibujo.
mecanismo del empujador de 3,4 baterías: incluye principalmente 1 motor de escalonamiento, 1 módulo servo, 1 placa de empujador y 1 placa de colocación.
4. Requisitos técnicos
4,1 el material del accesorio del tirón serán POM, y no se permite rasguñar la superficie de la batería;
4,2 la calidad de la placa de colocación serán POM, y no se permite rasguñar o llevar la superficie de la batería;
4,3 la calidad de la empuje-placa y de la tirar-placa serán POM, y no se permite rasguñar o llevar la superficie de la batería;
5. Sistema de alimentación de la cinta:
El sistema incluye 1 sistema del mecanismo el desenrollar, 2 sistemas del mecanismo tensor, 4 sistemas del mecanismo del sobre-balanceo, 1 sistema de underclamping y de tirar el mecanismo, y 1 sistema de overclamping y de cortar el mecanismo.
mecanismo tensor 5,1: incluye principalmente 2 cilindros, 2 carriles lineares de la diapositiva y 1 rodillo de tensión
mecanismo que corta de fijación con abrazadera superior 5,2: 2 cilindros superiores del mandíbula de fijación con abrazadera, 1 sistema del bloque de fijación con abrazadera, 1 cilindro del cortador, 1 cortador;
5,3 bajan la fijación y la tracción del mecanismo con abrazadera: incluye principalmente 2 cilindros más bajos del mandíbula de fijación con abrazadera, 1 sistema de bloques de fijación con abrazadera, 1 motor servo, 1 tornillo de posicionamiento, 2 carriles de la diapositiva y 1 correa síncrona
5,4 requisitos técnicos:
5,1 la superficie del sobre-rollo serán tratados con el diente de sierra, y la correa de goma no se adherirá al rollo
el pegamento 5,2 no se permite en la superficie del bloque de fijación con abrazadera
5,3 SKD11 se requiere para el material del cortador, y la vida de servicio es 300.000 > las épocas
precisión adhesiva ±0.1mm de 5,4 tirones-abajo
5,5 la batería que presiona y bloque de colocación se hace del poliuretano, así que no se permite rasguñar la batería;
5,6 el material de la barra de la guía debajo de la batería es POM, y no se permite rasguñar la batería;
5,7 la desviación de la precisión de pegarse de la película es ≤0.5mm. No hay arrugas y ningunas burbujas obvias en la película que pega la superficie de la batería. El diámetro de una sola burbuja es < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">
5,8 la superficie está cubierto totalmente, y la cáscara de aluminio no puede ser expuesta;
5,9 la cinta es 3-5m m más altos que la soldadura, y la pieza más alta que la soldadura se requiere para ser pegada en la cubierta superior, y no se permite ninguna salida de la soldadura
producción 5,10: el ≥99%;
6. Lista de la configuración
| El número de serie | El nombre del | El número de | marca |
| 1 | Límite de la cinta | 2 | Proceso no estándar |
| 2 | cilindro | 2 | SMC |
| 3 | Guía linear | 2 | HIWIN |
| 4 | Un rollo | 2 | Proceso no estándar |
| 5 | cilindro | 2 | SMC |
| 6 | Motor servo | 1 | panasonic |
| 7 | tornillo | 1 | HIWIN |
| 8 | Guía linear | 2 | HIWIN |
| 9 | Sensor del origen | 1 | panasonic |
| 10 | Sensor del límite | 2 | panasonic |
| 11 | acoplamiento | 1 | GOLPE - VÍNCULO |
| 12 | Correa síncrona | 1 | Proceso no estándar |
| 13 | El cilindro de fijación con abrazadera | 2 | SMC |
| 14 | Corte el cilindro | 1 | SMC |
| 15 | Bloque laminado | 2 | Proceso no estándar |
| 16 | cortador | 1 | Proceso no estándar |
Compromiso de la cooperación
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
