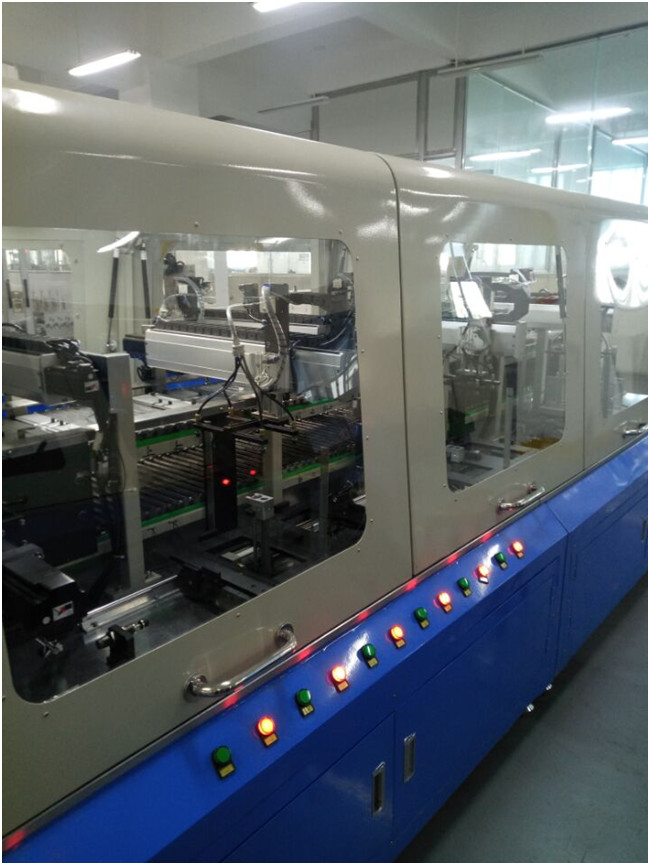

Planta de fabricación automática de la batería de ión de litio de la detección máquina que empalma de poste
1. Funciones del equipo
| Longitud (milímetro) | anchura (milímetro) | grueso (milímetro) | (G) del peso |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1.2. El golpe total de la producción del avión automático de la detección es: tableta 3s/; 20 PPM
1,3 el avión automático especial de la detección tiene las características de la alta eficacia de la producción, del mantenimiento estable de la operación, de la confiabilidad, simple y conveniente, y puede cumplir los requisitos del partido a para la producción continua de 24 horas, con sus horas/día continuas completas el ≥90% o ≥21.6 de la eficacia de la producción;
1,4 que el equipo puede adaptarse a la producción de productos de diversas especificaciones, y el tiempo requerido para substituir el modelo del producto durante la producción del equipo no debe exceder 15 minutos;
1,5 los materiales entrantes de las placas positivas y negativas de la batería son de tipo de la revista. Cuando las placas de la batería se detectan para ser consumidas, la alarma automática recordará a los trabajadores cambiar la caja de reaprovisionamiento de combustible y continuar trabajando.
2. Oferta técnica
En este esquema, la caja material del electrodo de la batería adopta la misma caja material que el separador de pesaje, que se puede substituir por uno a. El manipulante ase automáticamente el pedazo de polo de la caja material correspondiente y lo hace juego según los parámetros de la configuración fijados en la pantalla táctil. Después de que la realización de la línea de transmisión mueva automáticamente una distancia, será equipado de una batería para transportar la batería del equipo
estación de carga automática 2,1 de la hoja del polo de la batería
Se utiliza para realizar la alimentación automática de la hoja del polo de la batería, que se compone de mecanismo de alimentación de la revista de carga.
mecanismo de alimentación 2.1.1 de la revista del cargamento
El sistema de alimentación adopta el método de alimentación por la revista, y hay un total de alimentación de 1 revista. Llenado de los polos a mano mientras que el trabajo de la revista se carga en la ranura de colocación del mecanismo de alimentación, el sensor de la detección detecta que la revista existe, el manipulante comienza a sacar el material, el sensor de la detección detecta que la revista vacía existe, y el sistema envía una señal de alarma de informar al operador para substituir la revista. Hay 6 clases de cajas materiales según la clasificación.
2.2. Manipulante que toma material linear
La comprensión adopta método de la succión del vacío; El motor servo conduce el manipulante de la adsorción del vacío al movimiento en una línea recta en el carril de guía. Rebanada del polo del gancho agarrador de la posición del instrumento 6. Para evitar la situación de la laminación continua durante el dibujo del vacío, una fan de desionización es fijada en la posición de alimentación para eliminar la laminación continua durante el dibujo descargando el viento iónico.
línea del transportador de correa 2,3
La línea del transportador de correa se utiliza para realizar la transmisión del escalonamiento de la hoja del polo de la batería, que se compone del motor, del reductor, del embrague electromágnetico y del convertidor de frecuencia. Cuando la hoja del polo de la batería se transporta a la posición correspondiente junto con la línea de transmisión, diversas funciones son observadas por la estación correspondiente.
3. Descripción del equipo principal usada
3.1. Mecanismo de alimentación: 6 sistemas, consistiendo en la revista del polo-cargamento y sensor de la detección, etc., con los componentes neumáticos de la compañía de Japón SMC, del sensor de la detección de la compañía de SUNXI o de OMRON, y del resto diseñaron y produjeron por la compañía del zecheng.
3.2. Manipulante de alimentación linear: 1 sistema, integrado por el dispositivo del movimiento linear, arriba y abajo de mecanismo del movimiento, del dispositivo de succión del vacío, del fan de desionización, del sensor de la detección, del etc., de componentes neumáticos usando los productos de SMC del japonés, de los sensores de la detección usando productos de SUNXI o de OMRON, del resto por diseño de la compañía del zesheng y de la producción.
línea del transportador de correa 3,3: 1 determinado, consistiendo en el motor, el reductor, el convertidor de frecuencia, la banda transportadora, el mecanismo tensor, el perfil de aluminio, los etc., el motor y el reductor se hace de productos de la compañía oriental de Japón, la banda transportadora se hace de productos de la compañía del habasit de Suiza, y el resto es diseñado y fabricado por la compañía del zecheng.
sistema de control eléctrico 3,4: sistema de control eléctrico: 1 determinado, incluyendo el PLC, la pantalla táctil, el gabinete de control eléctrico y los componentes eléctricos de baja tensión, etc., PLC, etc., es utilizar productos del omron de Japón, y la pantalla táctil es utilizar tongtai del kunlun.
4. Confiabilidad del sistema
4,1 al diseñar el esquema, la confiabilidad del sistema se considera principalmente: alarma antiinterferente, de sistema, protección de seguridad y protección de cadena del sistema, etc.;
4,2 lo más lejos posible, componentes confiables selectos: SMC para los componentes neumáticos, el yamanshe para el motor, OMRON para el sensor, OMRON o mitsubishi para el PLC;
4,3 diseño, montaje estricto y procedimientos de depuración para asegurar el sistema es perfectos y confiables;
5. Otros requisitos
fuente de alimentación 5,1: 380V trifásico, 60Hz, cuarta tierra de la fase;
aire comprimido 5,2: 0.5mpa, ± el 10% de la fluctuación de la presión de aire.
5,3 dimensiones totales del equipo: 1700*1000*1800 (longitud * anchura * altura)
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
