Soldadora de la placa de poste del estirón de poste de la batería de ión de litio garantía de 1 año
1 descripción de la soldadora de la hoja del polo
Este equipo se utiliza principalmente para la soldadura automática del pedazo de polo y del estirón del polo, y es procesado por la vinculación de proceso. El uso del laser vibrante cristalino principal puede mejorar con eficacia el rendimiento laboral. La placa de polo automática, estirón automático del polo, colocación automática, soldadura de laser automática, reduce intensidad manual del trabajo, mejora eficacia del trabajo.
2. Requisitos de diseño
2.1. Eficacia: 6PM (tiempo de reaprovisionamiento de combustible manual no incluido). Máquina golpeada cerca de 100 puntos, del laser de la cabeza del oscilador cristalino tarda cerca de 8 segundos.
2.2. Equipo confiable, tarifa baja del mantenimiento, mantenimiento conveniente y artículo;
2.3. El estirón automático del polo, la placa de polo automática y el polo de la soldadura automática del laser arrastran, eficacia alta;
2.4. Colocación exacta, calidad estable de la soldadura, y posición de soldadura ajustable;
2.5. Exactitud de la fabricación de la hoja del polo (exactitud de la posición de soldadura): longitudinal: ±0.25mm; Transversal: ±0.50mm;
2.6. El equipo tendrá las funciones siguientes: el aplanar, soldadura por puntos y taping automático;
2.7. Los oídos soldados con autógena del polo se alimentan automáticamente en la caja estándar;
2.8. La soldadura será firme, inadhesiva, en la posición correcta y con eficacia alta;
2.9. El máximo del extremo trasero de la cinta adhesiva no excederá 0.4m m;
3. Componentes principales del equipo
| El número de serie | Composición del sistema | La configuración de sistema | Marca o tratamiento | El número de |
| 1 | Sistema del estante | 1 sistema de | ||
| Construcción esquelética soldada con autógena | partido 40 x40x3 | 1 | ||
| El embase | El fosfatar negro de la placa de acero | 1 | ||
| 2 | Sistema giratorio de la tabla | 1 sistema de | ||
| Divisor de la leva |
Texaco |
1 | ||
| Motor de pasos | R del control | 1 | ||
| 3 | Caja de alimentación de la placa de poste | 1 sistema de | ||
| Puede la caja del condimento | Piezas de aluminio negras anodizadas | 1 | ||
| 4 | Caja de alimentación del oído de poste | 1 sistema de | ||
| Puede la caja del condimento | Piezas de aluminio negras anodizadas | 1 | ||
| 5 | Alimentación levantando el sistema | 3 sistemas de | ||
| Motor linear |
GEN de Taiwán
|
3 | ||
| 6 | Sistema de manipulante | 3 sistemas de | ||
| Motor servo |
panasonic
|
3 | ||
| Tornillo de la bola | plata | 3 | ||
| Guía linear | plata | 6 | ||
| Ventosas del vacío | M, m | 6 | ||
| 7 | Colocación del accesorio | 6 sistemas de | ||
| Colocación del accesorio | Piezas de aluminio negras anodizadas | 6 | ||
| 8 | Sistema de la presión | 1 sistema de | ||
| Cilindro gaseoso líquido del aumentador de presión | Taiwán | 1 | ||
| 9 | Máquina del laser | 1 sistema de | ||
|
Máquina del laser del oscilador cristalino
|
Triunfo unido | 1 | ||
| 10 | Encapsula el sistema | 1 sistema de | ||
| cilindro | SMC | 4 | ||
|
Guía linear
|
plata | 8 | ||
| 11 | Recepción de la caja | 1 sistema de | ||
|
Puede la caja del condimento
|
Piezas de aluminio negras anodizadas | 1 | ||
| 12 | Sistema de control | 1 sistema de | ||
| PLC | omron | 1 | ||
| Pantalla táctil | Estado de Kunlun | 1 |
4. 设备技术参数
|
Especificaciones proyecto |
ZBCA02A-00 | |
| Parámetros técnicos | Eficacia (PPM) | 6 |
| Sistema del vacío | -95kpa ~ -50kpa. , la fuente del vacío proporcionada cerca va de fiesta a | |
| Porcentaje de averías de equipo | El inferior o igual 2 por ciento | |
| Poder total (kilovatios) | 6 | |
| Poder de funcionamiento normal (kilovatio) | 5,6 | |

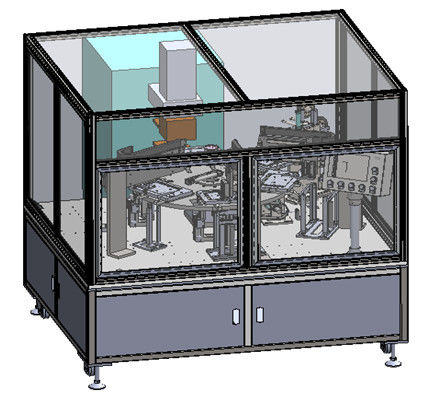

5. Opinión del perfil del dispositivo
6. Componentes principales del equipo
El equipo consiste en el sistema del estante, sistema de la tabla rotatoria, caja de alimentación de la placa de polo, caja de alimentación del oído del polo, alimentando levantando el sistema, sistema de manipulante, colocando el accesorio, la máquina del laser, el sistema de capa, la caja de alimentación y el sistema de control eléctrico. Gris caliente 1C del color de la pintura de la hornada del estante.
6.1. Sistema del capítulo: hecho por la soldadura del cuadrado 40x40x3, el substrato usando A3, fosfatando el tratamiento negro.
6.2. Sistema giratorio de la tabla: el motor de pasos se utiliza para conducir el divisor de la leva al control, para asegurar la exactitud de la posición de cada estación después de la rotación.
caja de alimentación de 6,3 polos: utilizado para el polo que alimenta, la gama de la caja de alimentación del polo se puede ajustar para resolver las especificaciones de proceso del producto.
caja de alimentación del estirón de 6,4 polos: utilizado para el estirón del polo que alimenta, la gama de caja material se puede ajustar para resolver las especificaciones de proceso del producto. Añada la estructura del soplete, aire del soplo al alimentar, quite el polvo en polo.
sistema de alzamiento de alimentación 6,5: utilizado para alimentar de los pedazos de polo, de los estirones del polo y de los productos finales de soldadura. Conducido por el motor linear, el material tal como pedazo de polo, la subida del oído del polo pieza por pieza o la caída.
sistema de 6,6 manipulantes: conducido por el motor servo, tornillo de posicionamiento, carril de guía linear para asegurar la colocación de exactitud. El método de alimentación adopta el lechón del vacío.
6.7. Colocación del accesorio: accesorio de colocación ajustable para hacer frente a las especificaciones de proceso del producto.
6.8. Sistema de la compresión: comprima la espuma del níquel antes de la soldadura de laser con el cilindro gaseoso líquido del aumentador de presión, que es conducente a la soldadura de laser y tiene una pequeña fuerza del impacto. Se utiliza para el tratamiento de la compresión antes de que suelde con autógena en la conexión de la placa de polo y del estirón del polo.
6.9. Máquina del laser: el uso de la cabeza cristalina del laser de la vibración, luz exacta, concentración de la energía, eficacia alta.
Sistema de la vinculación: según los requisitos de proceso
6.11. Recepción de la caja: se utiliza para la descarga material. La gama de la caja se puede ajustar para resolver las especificaciones de proceso del producto.
6.12. Sistema de control: la máquina se equipa del tablero eléctrico independiente, el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y los otros componentes de circuito de poder, PLC del control, retransmisión, dispositivo de control de motor, etc. Y conexión externa, usando los conectores y la tabla terminal. EL PLC UTILIZA OMRON. El techo del cable de transmisión está parcialmente perforado. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos abajo.
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
