Cadena de producción de la batería de litio de la máquina 15PPM del níquel de la espuma de la placa de la batería que reduce a pulpa
Hidrógeno del níquel de la hoja del laboratorio 15PPM, máquina que reduce a pulpa del níquel de la espuma de la placa de la batería del cromo del níquel
1. Función del dispositivo
Este equipo fue realizado en la función automática de la pulpa de la espuma del aluminio de la escama, realización principal de la alimentación artificial de la espuma de aluminio, afianzando el manipulante con abrazadera a ambos lados de la posición del pegamento, motor servo conduce la espuma de aluminio automática en la mezcla, enjugador se cerró automáticamente, el plástico de colocación automático de la espuma de aluminio, subida del manipulante automáticamente, subida del proceso, piscina 1 de la mezcla para invertir el balanceo, invertirá la presión en la goma del aluminio de la espuma, incluso grueso a ambos lados de la batería es formado por la placa del enjugador.
2, requisitos de proceso
2,1 parámetros técnicos básicos del equipo:
| Artículo | Especificaciones de la máquina | Observaciones |
| Eficacia | ≥15PPM | |
| Precisión almidonada | ±0.025mm | |
| Anchura que reduce a pulpa eficaz | 72m m | Substituya el tablero del enjugador por diversas anchuras |
| Anchura de apertura de la placa que reduce a pulpa | 0-30m m | La anchura de apertura se puede fijar de la pantalla táctil |
| Poder total | 3KW | 220V, 50HZ |
| Velocidad del rodillo | La promesa es ajustable | |
| Tarifa de la calificación del equipo | el 99% | Quite los materiales entrantes defectuosos |
| Tarifa móvil del tiempo | el ≥98% | Tarifa de funcionamiento del tiempo = (tiempo de carga - tiempo de parada)/tiempo de carga el *100% (tiempo de parada: por ejemplo la alimentación del manual) |
2,2, modelo de la aceptación:
| Modelo | Longitud (milímetros) | Anchura (milímetros) | Grueso (milímetros) |
| ZBCB03-00 | 200 | 100 | 0.5-1.5 |
2,3, el equipo tiene la función de cuenta, que puede registrar el número total de producción por cambio y el número total acumulativo de producción. El operador no puede cambiar los datos antedichos para realizar la protección de contraseña.
2,4, el reemplazo del accesorio correspondiente pueden alcanzar la espuma de aluminio que reduce a pulpa dentro de la gama de tallas requerida, el ciclo del reemplazo es menos que 2H, para resolver el reemplazo rápido de diversos tamaños
3, introducción del equipo
3,1, organigrama de acción:
El manipulante de alimentación manual del → afianza la espuma del níquel con abrazadera en el tablero del enjugador del → de la charca de la mezcla cierra el manipulante del → vuelve la descarga manual del → material

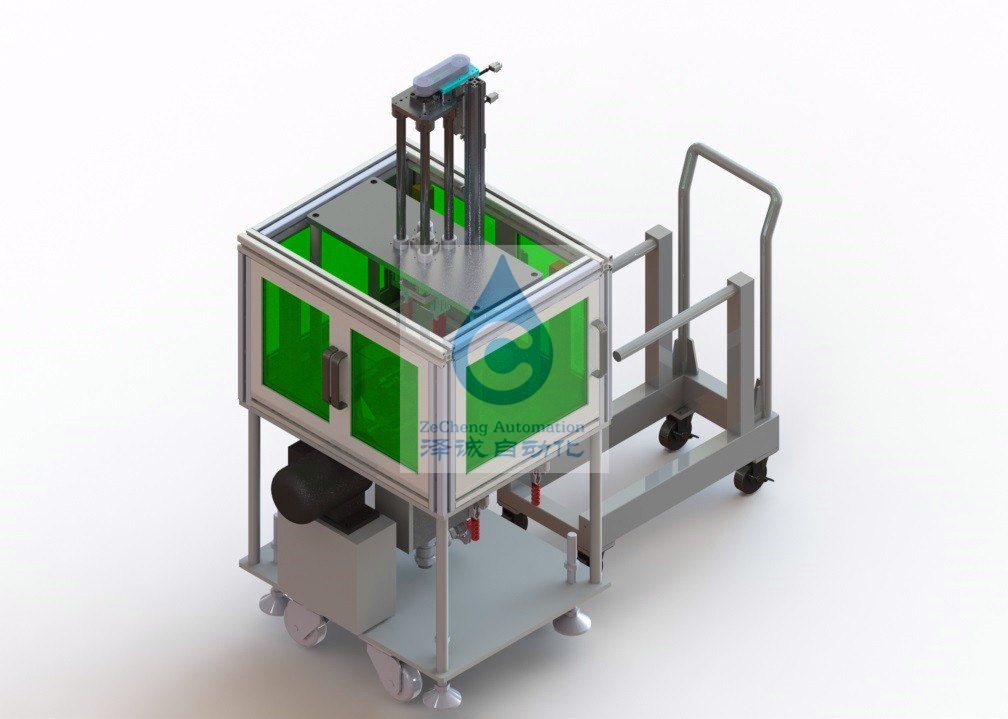

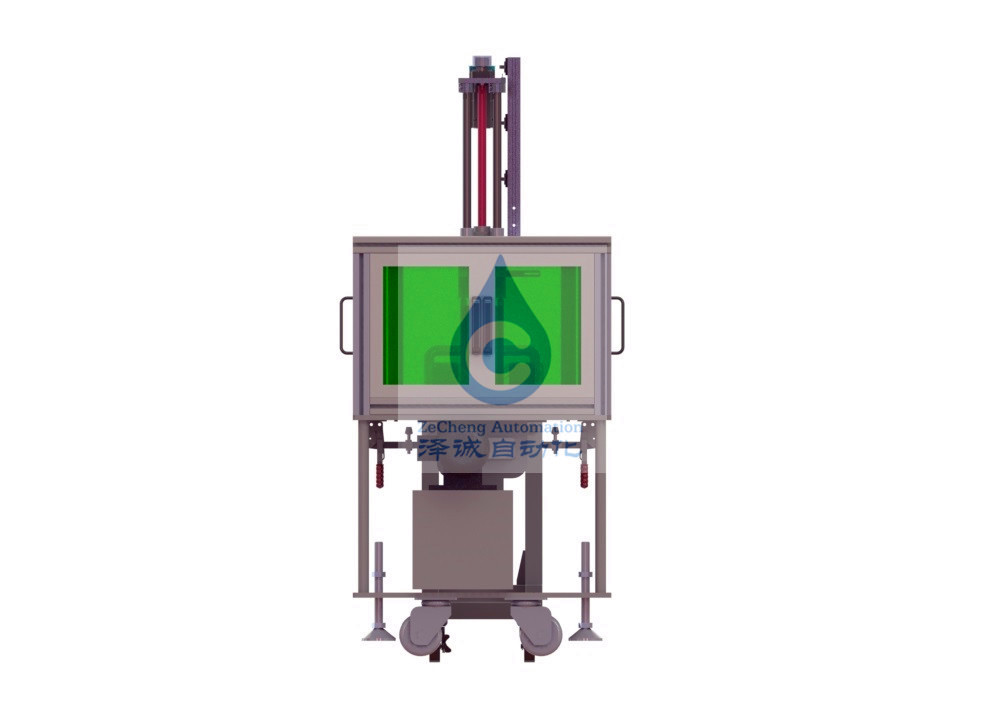

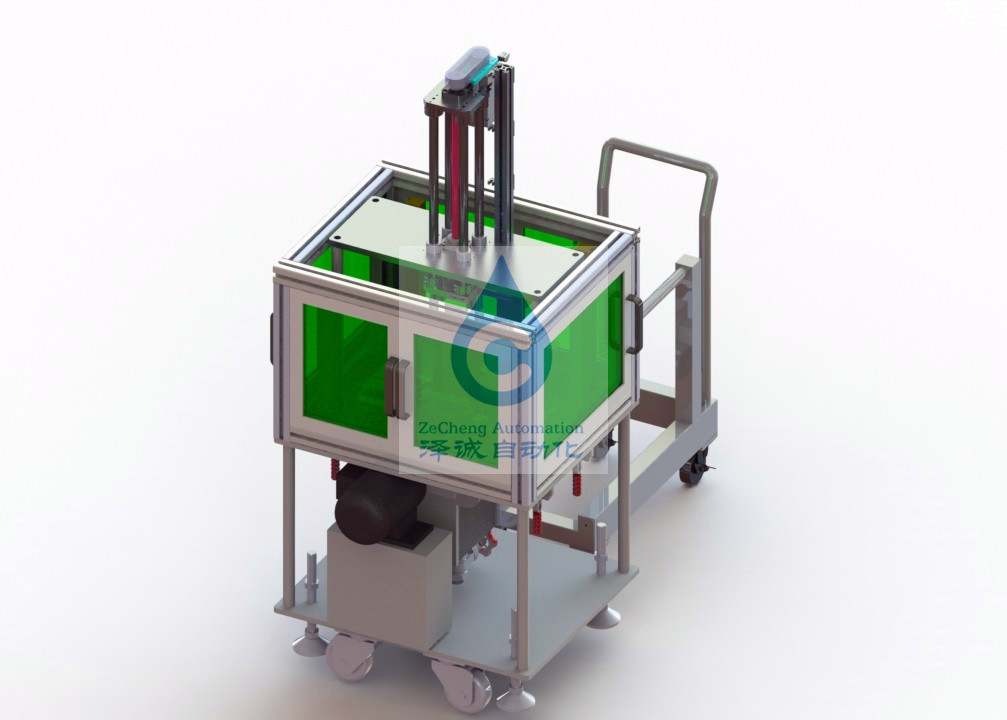

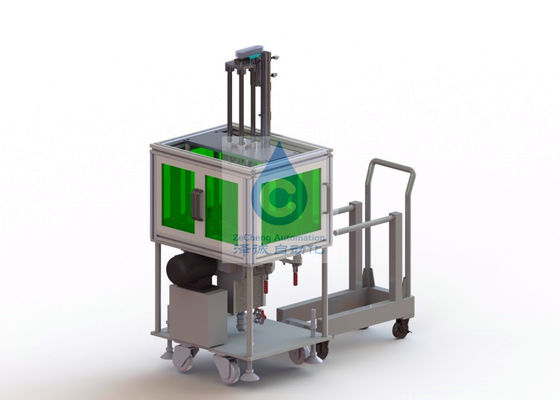

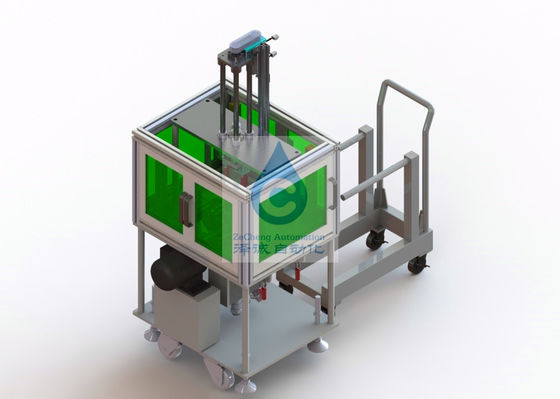

3,2, dibujo de montaje del equipo
El material de aluminio artificial de la espuma, manipulante que afianza con abrazadera a ambos lados de la posición del pegamento, motor servo conduce la espuma de aluminio automática en la mezcla, enjugador se cerró automáticamente, el plástico de colocación automático de la espuma de aluminio, subida del manipulante automáticamente, subida, en curso de piscina 1 de la mezcla para invertir el balanceo, invertirá la presión en la goma del aluminio de la espuma, incluso grueso a ambos lados de la batería es formado por la placa del enjugador.
3,3 introducción del sistema
3.3.1. Sistema de vivienda del capítulo: El marco adopta la estructura de soldadura del cuadrado-paso, que es firme y confiable, y la vivienda adopta la estructura de aluminio del perfil y del plexiglás
3.3.2 sistema de la piscina de la mezcla: La piscina de la mezcla adopta diseño de la T-estructura para reducir la basura de la mezcla tanto cuanto sea posible. Hay pares de rodillo giratorio reverso de la protuberancia en la piscina de la mezcla para exprimir la mezcla sobre la espuma de aluminio a una velocidad ajustable.
Hay una válvula de descarga debajo de la piscina del tamaño, que es conveniente quitar el material residual y limpiar la piscina del tamaño de debajo.
Los paneles delanteros y traseros desprendibles para la limpieza fácil.
3.3.3 sistema del raspador: El motor servo conduce los dos lados del raspador para moverse. Cuando el manipulante se baja, se abre. Cuando la espuma de aluminio se sumerge totalmente en la mezcla, el motor servo conduce el raspador para cerrarse, y el tamaño cerrado se fija en la pantalla táctil.
Después de cerrar, el peine que se endereza se presiona contra la espuma de aluminio, y se endereza la espuma de aluminio. El tamaño del tablero que reduce a pulpa se fija como el tamaño requerido.
3.3.4 sistema de manipulante: el motor servo conduce el tornillo de la bola para conducir el finger para afianzar con abrazadera para moverse hacia arriba y hacia abajo. La distancia móvil se puede fijar en la pantalla táctil.
Ponga manualmente el pedazo de polo de cinta adhesiva en el clip del finger, presionan la tecla de partida, el cilindro afianza el pedazo de polo con abrazadera, y el electrodo servo conduce el pedazo de polo abajo.
7. Medios de la energía
7,1 la fuente de alimentación
7.1.1 voltaje: AC380V± el 10% en el cambio instantáneo la monofásico menos que 0.5s.
7.1.2 frecuencias: 50Hz±1Hz.
poder 7.1.3: 3 kilovatios
7,2 el aire
7.2.1 presión: El partido A de la fuente de aire proporcionará el aire seco de 0.4-0.6mpa.
7.2.2 capacidad: 3L/min.
8, configuración general y estándar del equipo
8,1 el dispositivo se equipa del PLC y del interfaz de comunicaciones con HMI (RS232 o RS485) para comprobar los ajustes de la situación y del parámetro de la máquina.
8,2 el color del aspecto del equipo es el 1C gris caliente estándar internacional.
8,3 medido en 100m m lejos de la pared exterior de la máquina, ruido del ≤ 70dB del equipo.
8,4 el equipo cumple con los estándares de seguridad del equipo nacional relevante y todos los estándares de seguridad y los requisitos de acuerdo con de código relevante de la seguridad del partido a.
9. Garantía y servicio post-venta de calidad
11,1 el período de garantía del equipo estará a un año a partir de la fecha de la aceptación final del equipo.
Durante el período, el partido B será responsable del mantenimiento libre del equipo y de la disposición libre de los accesorios del equipo.
En caso de anormalidades del equipo, el partido que B responderá en el plazo de 4 horas tras el recibo de aviso de partido a, proporcionar soluciones en el plazo de 24 horas, llega el sitio (dentro de la provincia) en el plazo de 48 horas, y la reparación dentro de un tiempo razonable.
Después de que el final del período de garantía, partido B todavía sea responsable del mantenimiento del equipo y solamente carga de horas de trabajo y transporte y alojamiento.
El partido B cargará solamente el coste para el reemplazo y la compra de las partes pertinentes del equipo.
11,2 durante el período de garantía, las condiciones siguientes no se aplicarán: en caso del daño del equipo causado por terremoto, tifón, rayo, la inundación, el fuego y otros desastres más allá de la resistencia humana; en caso de daño artificial por el partido A, las piezas dañadas serán consumidas en condiciones normales según lo estipulado en el acuerdo técnico.
Fuerza mayor 11,3: La fuerza mayor refiere a las circunstancias objetivas que son imprevistas, insuperables e inevitables a la hora de la conclusión del contrato por ambas partes.
Si el partido B no puede entregar las mercancías ni retrasa la entrega debido a la fuerza mayor, el partido B notificará inmediatamente el partido A y enviará el certificado del accidente publicado por las autoridades gubernamentales locales al otro partido dentro de 14 días después del acontecimiento del accidente.
Para la confirmación.
Después de que el acontecimiento de la fuerza mayor se elimine, si el partido que tiene el acontecimiento de la fuerza mayor puede continuar realizando el contrato, notificará inmediatamente el otro partido en la escritura, y el demandante proporcionará un aviso escrito para la contestación.
11,4 personales del partido b (y el partido b elige el partido del transporte) en la escena del partido a, deben seguir estrictamente las leyes nacionales, las regulaciones, y el partido relevantes a sobre los requisitos del ambiente y de seguridades y saludes laborales, no deben tener el comportamiento de la contaminación y dañar al ambiente, deben ser al mismo tiempo equipo protector relevante llevado, y no pueden interferir con los personales de operación de higienes ambientales y de la seguridad del partido a para ejercitar sus deberes.
