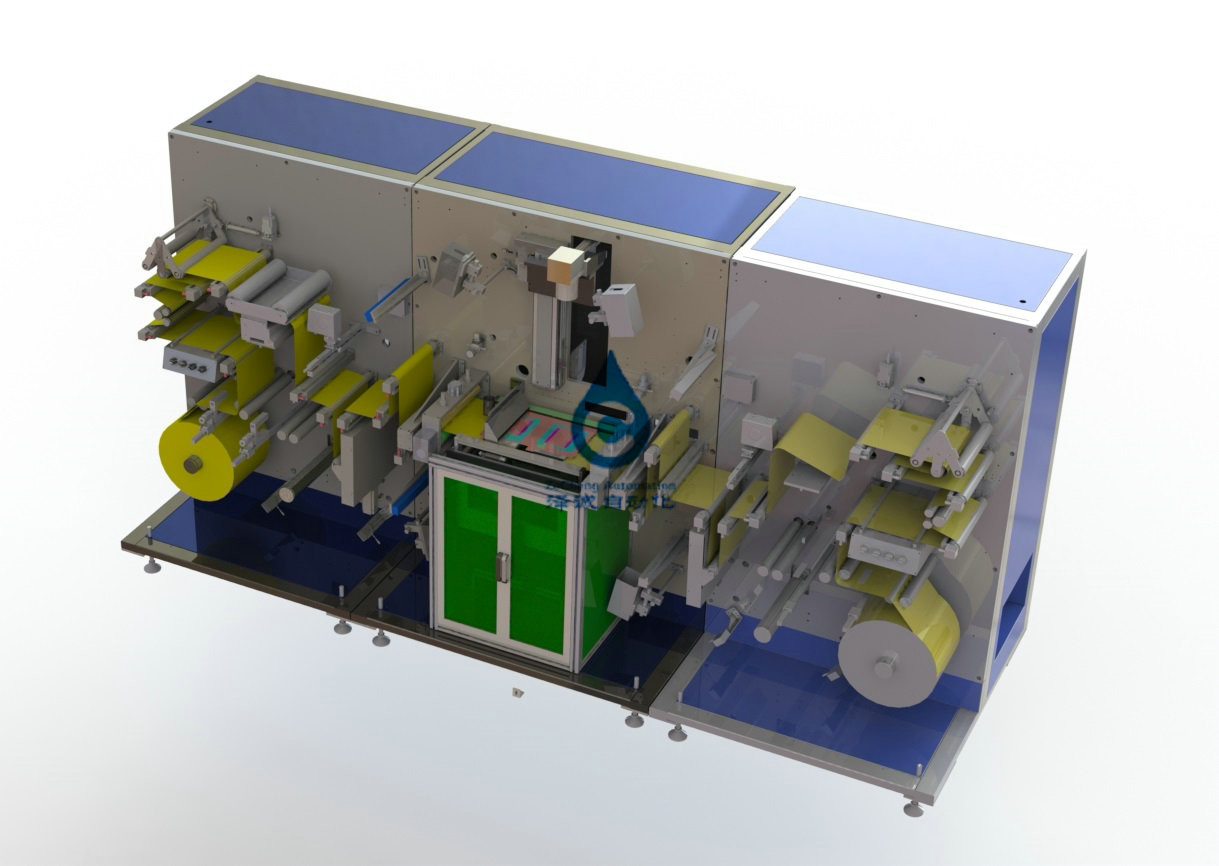

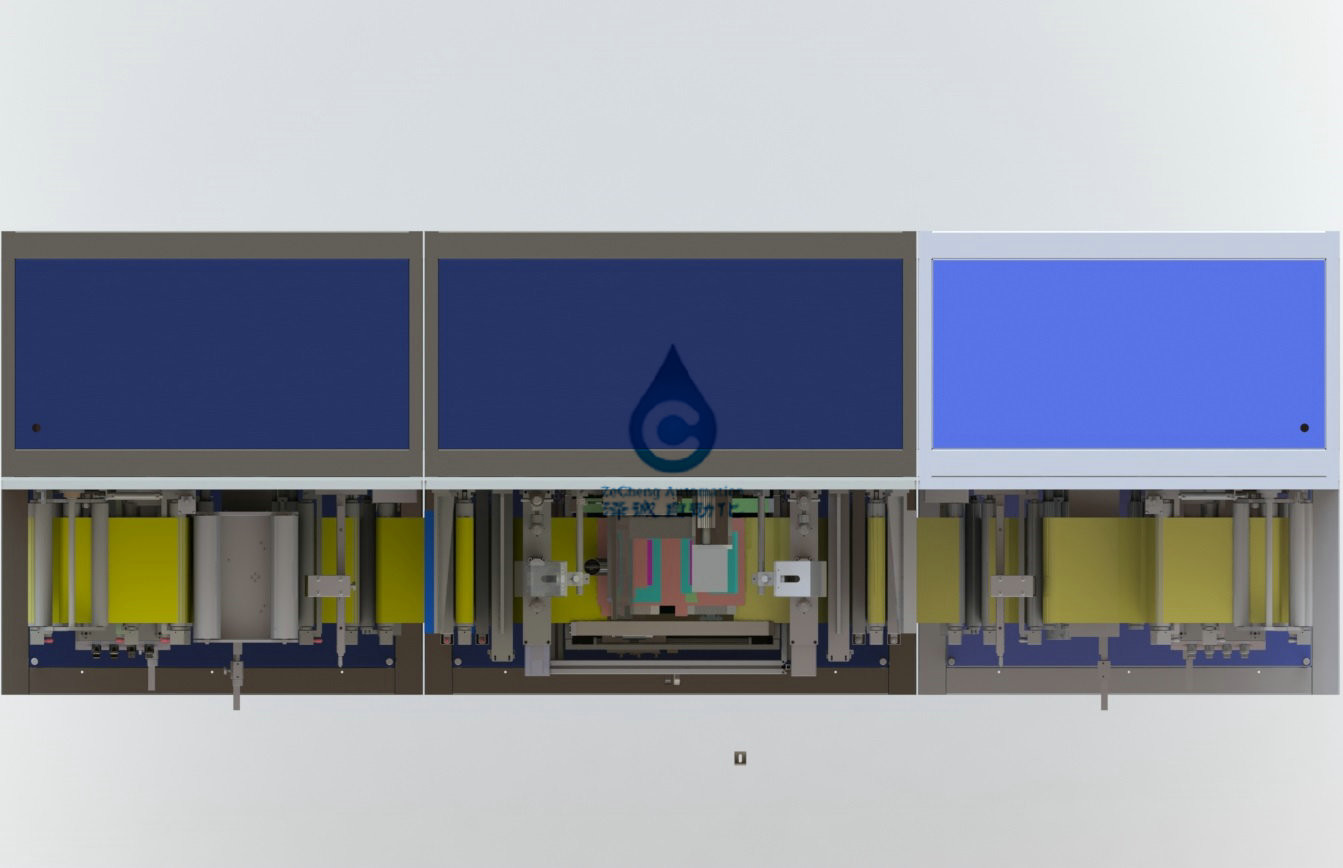

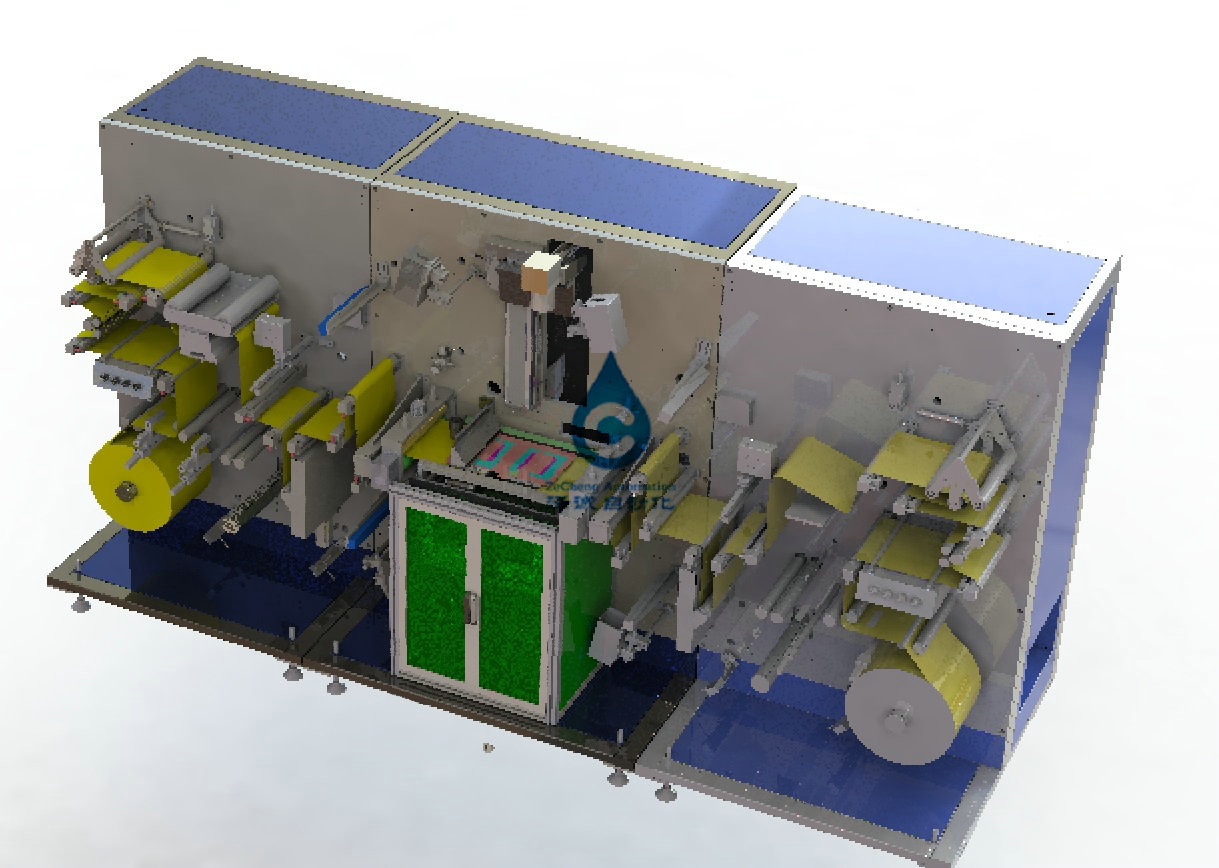

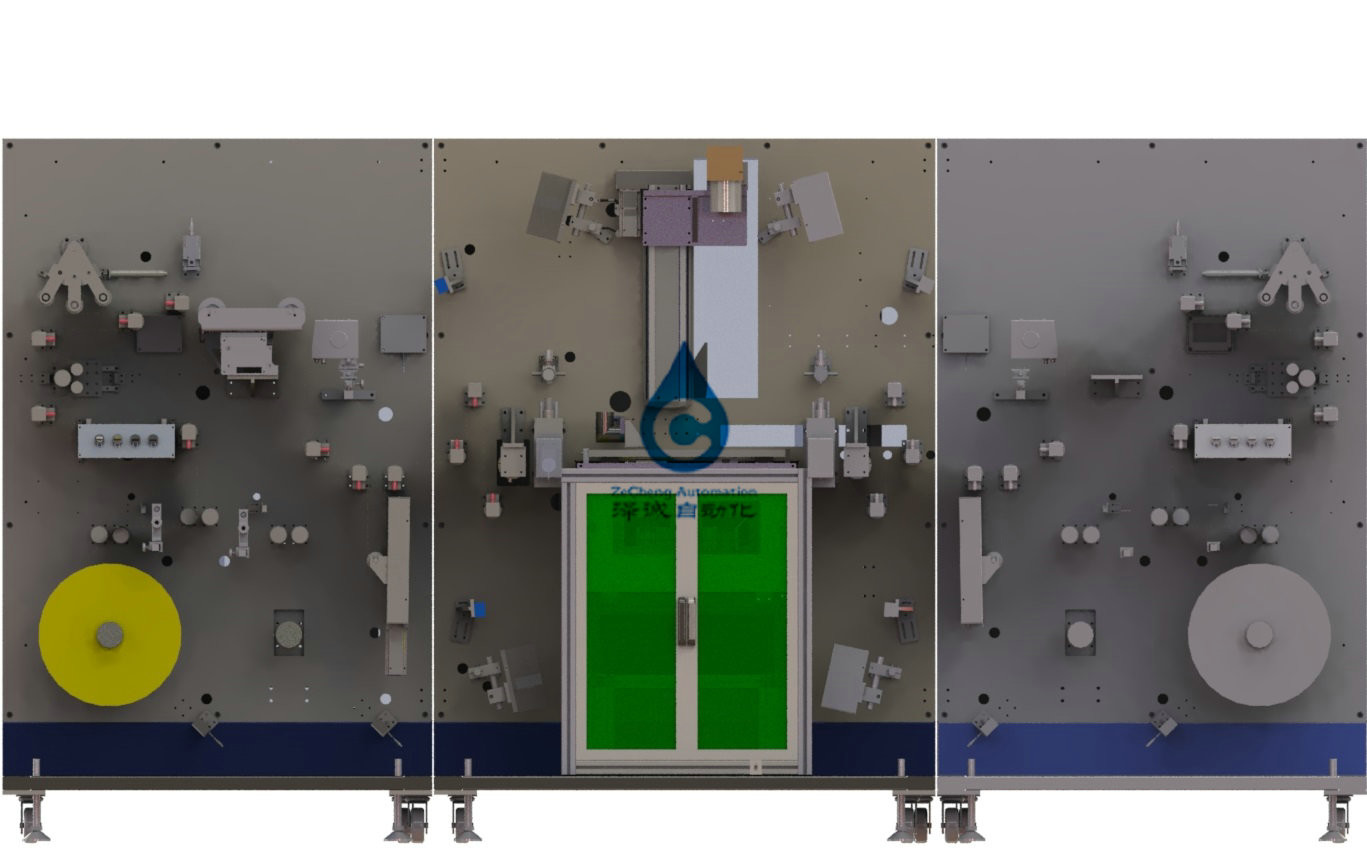

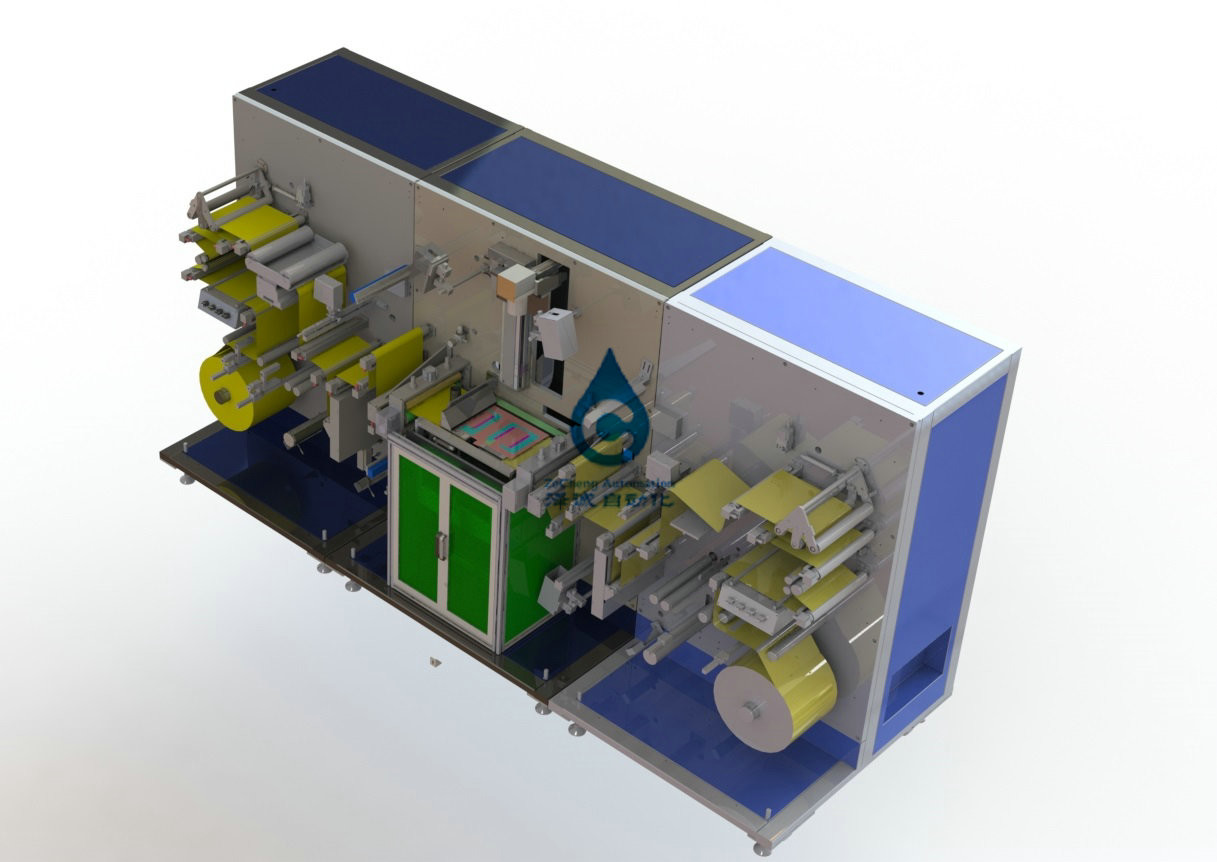

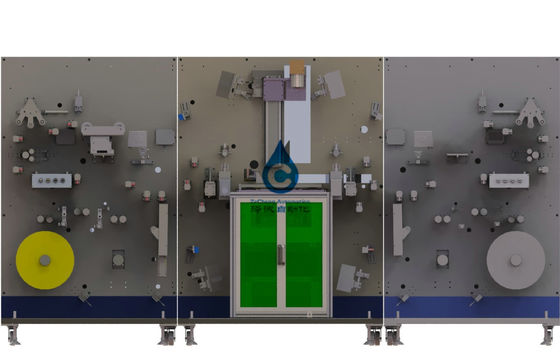

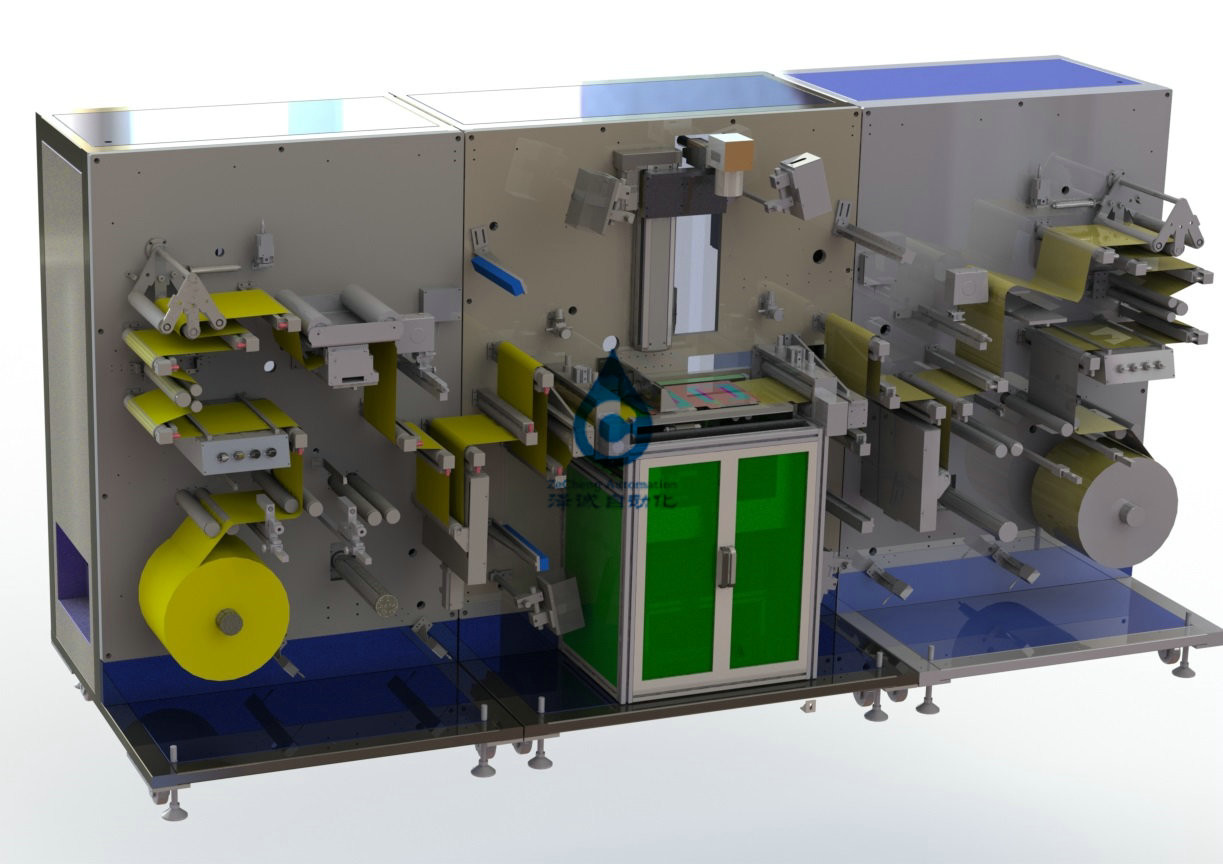

Cadena de producción de la batería de coche cortadora del polo del laser
1.1. El dispositivo termina el proceso de la laminación o de la bobina del oído del corte del polo del laser de la rebanada del polo de la batería de ión de litio. El polo artificial del rollo que rodaba el eje inflable instalado al dispositivo, el dispositivo puso automáticamente el volumen, rectificando el mecanismo del proceso del balanceo para continuar el ajuste automático, y controla la tensión del pedazo de polo a través del sistema de control de la tensión, mecanismo servo será transportado a la ubicación de la placa del corte del laser, el laser será extremadamente formación del oído, cortando con la calidad superficial y la dimensión de la placa de la detección del CCD, posición del defecto para pegar el logotipo;
1.2. La especificación de materiales adaptantes es como sigue:
| Material |
Alimentación manera |
Longitud de hoja material (milímetro) | Anchura material (milímetro) | Grueso del material (μm) |
El diámetro más grande (milímetro) |
El diámetro interno (milímetro) |
||
| Gama de tallas | Gama de tallas | tolerancia | Gama de tallas | tolerancia | ||||
| Placa positiva | bobina | --- | 100-300 | 0,1 | 100~280; | 3 | 400 | 76,2 |
| Placa del cátodo | bobina | --- | 100-300 | 0,1 | 100~280 | 3 | 400 | 76,2 |
1.3.1. El error el rebobinar de hoja del polo es menos que ±1mm
1.3.2 el error de doblez de serpenteo de la hoja del polo es menos de los 0.3mm/m
1.3.3 la diferencia del grueso de las rebanadas del polo es menos que 5um
2. Dimensiones externas del equipo:
tamaño total 2,1: W3800×H2000×D1400 (para la referencia)
2.2. Peso del equipo: 2000Kg;
3, los parámetros técnicos
3,1, alimentación material de la bobina de la hoja, corrección automática; Rectificación de error: +/- 0,1 milímetros
3,2, ajuste automático, bobina automática, error de la bobina es +/- 1,0 milímetros;
3,3, hoja de corte del laser eran extremadamente oídos, pueden ajustar automáticamente el espaciamiento del polo. Después de que cortar altura de las rebabas sea menos de 0,005 milímetros, mismo error de posición del corte del oído: menos que +/- 0,2 milímetros, el tamaño del error del oído del polo: +/- 0. 2 milímetros
3,4, cortando velocidad: 800-1200mm/s
3,5, tensión automática, control de tensión en 0.1-1.5Kg, ajustable; El error relativo es el 5%.
3,6, reservan la posición de la función de calidad del polo de la inspección del CCD y la posición del etiquetado automático;
3,7, polvo del cepillo, función de la absorción del polvo;
3,8, recogida de residuos automática y función del corte;
5. Requisitos para las condiciones de trabajo del equipo
1, fuente de alimentación: AC220V monofásico 3.8kva, gama de fluctuación del voltaje: ± el 10%;
2, aire comprimido: 0.4-0.6mpa;
3, temperatura ambiente: 20-35℃;
4, humedad relativa: 30-55% HORA;
5, limpieza ambiental no serán más bajos de 100.000;
6, ningún gas corrosivo, líquido, gas explosivo en sitio.
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
