Planta de fabricación semi auto de la batería soldadora de laser para la tapadera de batería
1, descripción del equipo se muestra en la tabla siguiente
| Nombre de dispositivo | Soldadora del casquillo cuadrado |
| Los requisitos de la fuente de alimentación |
El 380V±5% trifásico, 50Hz Poder clasificado: ≤12KW Corriente clasificada: ≤60A |
| Requisitos ambientales | Humedad 10-90% de la temperatura 5-40℃/ |
| Gas de oferta y demanda |
Aire < 0=""> Nitrógeno < 0=""> |
| Hora laborable | 24H (funcionamiento continuo) |
| Porcentaje de averías | el ≤2% (causado solamente por el equipo) |
| El por ciento del paso | el ≥98% (excepto los materiales entrantes anormales) |
| el proveer de personal | 1 persona (cargamento y descarga) |
| Eficacia del equipo | 1 PPM o más arriba |
El equipo consiste en principalmente el anfitrión del laser y el puesto de trabajo de la soldadura.

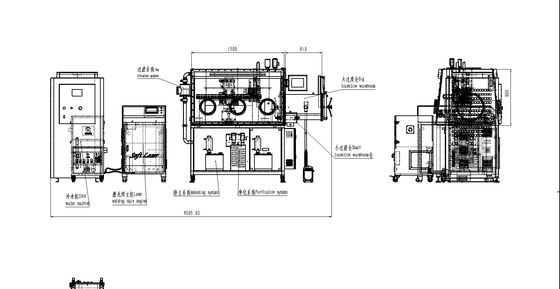

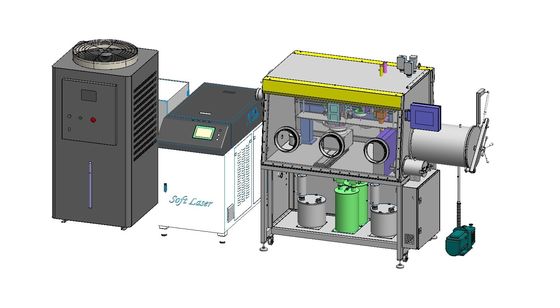

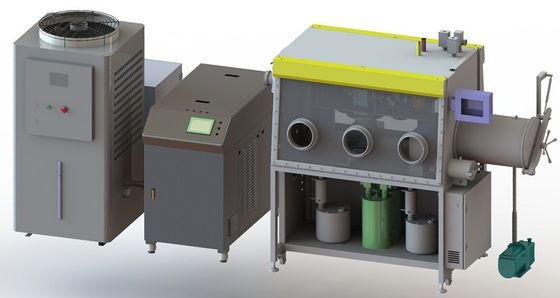

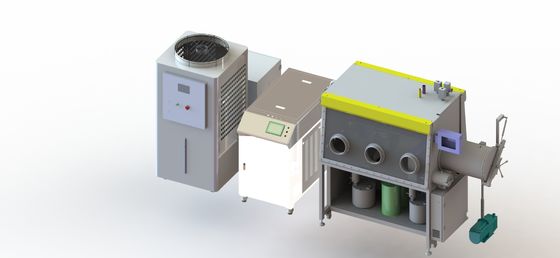

La estructura del equipo se muestra abajo
3, configuración de equipo
La configuración principal del equipo se muestra en la tabla abajo
| unidad | instrucciones | Cantidad | |
| Estación de la soldadura | Sistema del accesorio de la soldadura | 1 | |
| Sistema del movimiento del laser | De tres ejes | 1 | |
| Sistema de vigilancia | 1 | ||
| Sistema de protección de la soldadura | 1 | ||
| Sistema de la limpieza del polvo | 1 | ||
| sistema de la limpieza | columnas | 2 | |
| Sistema de control de la soldadura | 1 | ||
| Anfitrión del laser | laser | W Interpublic/2000 | 1 |
| Máquina de la refrigeración por agua | P DOLUYO/2 | 1 | |
| Junta soldada con autógena del laser | importación | 1 | |
4 , puesto de trabajo de soldadura
La unidad de la soldadura incluye principalmente el sistema del movimiento, el sistema de protección de la soldadura, el sistema de vigilancia, el accesorio, el sistema de la limpieza del polvo y el sistema de control de la soldadura. La tabla de la soldadura se muestra en la figura abajo.
Sistema del motor
El sistema del movimiento adopta el mecanismo de tres ejes exacto del movimiento, y sus parámetros técnicos están como sigue.
| Parámetros del artículo | Valores típicos |
| El movimiento del eje de X | 500 milímetros |
| Viaje de Y | 400 milímetros |
| El movimiento del eje de Z | 400 milímetros |
| Eje de XYZ que coloca exactitud | +/- 0,01 milímetros o menos |
| Velocidad de la interpolación del eje de XYZ | 250 mm/s o menos |
| X, impulsión del eje de y | Motor servo |
| El conductor del eje de Z | Motor servo (con el freno) |
| El eje de rotación | 0-360°, 0-100rpm |
Sistema de vigilancia
Para ayudar el depuración y la supervisión del equipo, la tabla de la soldadura se equipa del sistema de vigilancia coaxial.
Adopte el sistema de vigilancia coaxial del CCD, CCD con el alambre cruzado, monitor instalado en la mesa de operaciones, usada para supervisar la calidad de la alineación de la soldadura del objeto y de la soldadura.
Factor de la ampliación: ×20
Exhibición: 8,5" LCD
Sistema de protección de la soldadura
Para evitar la soldadura de la oxidación, mejorar calidad de la soldadura y pasar tarifa, el equipo se equipa del dispositivo de protección de gas inerte. Adopte los tubos de aire coaxiales o paraxiales, interruptor automáticamente o manualmente controlados por la válvula electromagnética.
Medio del gas: nitrógeno o argón, flujo del gas del etc. y presión ajustable.
Sistema de control de la soldadura
El sistema de control de la soldadura consiste en principalmente PLC, interfaz antropomecánico y así sucesivamente.
Modo de la operación manual de la ayuda y de operación automática
Caída lenta de la subida lenta del poder del laser de la ayuda
Modo de la función de la soldadura de la reparación de la ayuda
Interpolación linear y circular de la ayuda
Exhibición de la cuenta de la capacidad del solo cambio de la ayuda
Apoye la velocidad del movimiento y otros parámetros de la soldadura ajustables
Apoye la prueba y la supervisión de la señal de la entrada-salida
Apoye el aviso en tiempo real de la alarma de la falta
Saque el polvo del sistema de la limpieza
Para oportuno y absorba con eficacia el humo y el polvo generados soldando con autógena, mantenga el espacio de funcionamiento de la soldadura limpio, y prevenga la influencia del humo y saque el polvo en la calidad de la soldadura, el equipo se equipa de un purificador del humo y del polvo.
El purificador del humo y del polvo se compone principalmente de puerto que fuma, transportando el tubo, la fan de la rueda, la pantalla de filtro y el algodón purificado.
Sistema del accesorio de la soldadura:
Para adaptarse a diversos métodos de la soldadura de tecnología de la soldadura de la batería, la plataforma del accesorio de la soldadura adopta una estructura giratoria del motor, que puede realizar la rotación continua automática del grado 0-360, y el ángulo de la rotación se puede fijar en la pantalla táctil. La exactitud del ajuste no es más que -0.1mm (1' en la rotación), y la velocidad del ajuste es a partir de la 0 a 100rpm, que se puede ajustar continuamente.
Los parámetros técnicos principales del purificador del humo se muestran en la tabla siguiente
| Parámetros del artículo | Valores típicos |
| Volumen de aire máximo | Después de 318 m/h |
| La presión de viento más grande | 290 mbar |
| El ruido | DB 50 o menos |
| El material del filtro | PTFE |
| Área de filtro | ㎡ 9 |
| Precisión de la filtración | 0,3 1 um |
| Eficacia de la filtración | el 99% |
| El diámetro de la entrada de aire | Diámetro exterior Ø 50 milímetros |
| Manera de la limpieza del hollín | Retiro de la ceniza + eliminación del polvo automáticos del cajón |
| Volumen de colector de polvo | 20 l |
| Grado de la protección | IP55 |
| El peso de | 180 kilogramos |
| tamaño | 650 w * 650 d * h 1419 (milímetros) |
| Los requisitos de la fuente de alimentación |
AC380V, 50 herzios Poder clasificado 4KW Corriente clasificada: 10A Atando con alambre 3 p + N + PE |
| Requisitos ambientales | 5-45 temperatura del ℃; 10-90% humedad |
El anfitrión del laser consiste en un laser, un refrigerador de agua y un laser de la cabeza soldadora
El laser UTILIZA el laser continuo máximo de la fibra de China. Vea la tabla abajo para los parámetros técnicos principales
| Parámetros del artículo | Valores típicos |
| Máximo de potencia de salida | MFSC-2000 W. |
| Modo de trabajo | Continuo/pulso |
| Gama de ajuste del poder | el 10% - 100%. |
| El haz luminoso de la salida | Un haz de luz |
| Fibra óptica |
Longitud 10m del diámetro 50um de base Junta QBH |
| Inestabilidad de la energía | Más/menos el 2% o menos |
| La longitud de onda del laser, | 10 nanómetro a 1070 nanómetro + |
| La calidad de la luz | 5 milímetros o menos. Mrad |
| Hora laborable continua | 24 horas |
| Medio de enfriamiento | Desionizado o agua destilada |
| Sistema de la calibración | Indicación de la luz roja del semiconductor |
| El peso de | < 300="" kg=""> |
| Los requisitos de la fuente de alimentación |
AC380V más/menos el 10%, 50/60 herzios Power7KW clasificado Corriente clasificada: 10A Atando con alambre 3 p + N + PE |
| Requisitos ambientales |
temperatura de 10 y 40 ℃ 10-90% humedad |
El refrigerador de agua es estándar equipado por el laser máximo de China, y adopta la unidad caliente de la refrigeración por agua del doble de la alta precisión
Vea la tabla abajo para los parámetros técnicos principales
| Parámetros del artículo | Valores típicos |
| Capacidad de refrigeración | 5 kilovatios |
| El volumen del tanque | 100 l |
| refrigerante | R22 |
| Gama del control de la temperatura del agua |
℃ del laser 22 +/- 1 27 +/- 1 ℃ óptico |
| Función de la alarma | Nivel del agua, baja temperatura, temperatura alta, sobrecarga, etc |
| Los requisitos de la fuente de alimentación |
AC380V más/menos el 10%, 50 herzios 3 p + N + PE Poder clasificado 3Kw Corriente clasificada: 10A |
| Requisitos ambientales |
5-45 temperatura del ℃ 10-90% humedad |
La cabeza soldadora de laser adopta la soldadura de laser especial va al laser importado de la fibra.
Características de la junta de la soldadura de laser:
Diseño modular, reemplazo de unidad simple y colocación
El espejo de la protección es fácil de limpiar y de mantener
Diseño sellado, protección eficaz a prueba de polvo e impermeable, a largo plazo contra la contaminación de la lente y fibra óptica
Riegue la circulación que se refresca, asegure continuo y el trabajo estable, previene salida de la energía de laser de la influencia de la subida de la temperatura
Vea la tabla abajo para los parámetros técnicos principales
| Parámetros del artículo | Valores típicos |
| Colimar la unidad | FC = 100 milímetros |
| El centrarse en la unidad | FF = 200 milímetros |
| La unidad de supervisión | CCD coaxial, ampliación en tiempo real 20 veces |
| Para proteger la unidad | Coaxial o paraxial |
| Para proteger el espejo | D30 x 2 milímetros |
| El peso de | 2 kilogramos |
se introduce 6.1Equipment
Operación cara a cara, integrada con la sola operación de la pantalla táctil de la unidad de la purificación de la columna, del control del PLC y, bomba de vacío, ayuda, una caja cerrada con la superficie de funcionamiento inclinada y ventana delantera desmontable de la gafa de seguridad. En 99,999% fuentes del gas inerte, el índice del oxígeno del agua es menos de 1 PPM
6.2Function
El gas inerte en la caja de guantes circula a través de la fan y del purificador de circulación y continuamente se deshidrata y deoxygenated
El material deshidratado y deoxygenated puede ser regenerado y el proceso de la regeneración es controlado por el programa
El reemplazo de la atmósfera en la caja de guantes es logrado por una válvula de limpieza automáticamente controlada
La presión dentro de la caja de guantes es controlada automáticamente por el PLC, que se puede fijar libremente
La bomba de vacío se requiere para comenzar automáticamente cuando el sistema la necesita, bomba de vacío puede realizar la regulación automática o manual de la velocidad, según la necesidad de ajustar la velocidad de bombeo de vacío
Índice del oxígeno del agua: menos de 1 PPM;
Material: 304 acero inoxidable, thickInner de 3m m
superficie: tratamiento del trefilado del acero inoxidable
Exterior: pintado, blanco
Ventana delantera: ventana inclinada, gafa de seguridad moderada transparente, 8 milímetros de grueso
Boca del guante: aleación de aluminio, sello del anillo o
Guantes: goma butílica, grueso 0.4m m, diámetro 8", longitud 32"
Filtro: 0,3 micrones, 1 entrada del gas y 1 mercado del gas
Iluminación de la caja: Luces LED, instaladas delante de cada ventana
Interfaz: 3 interfaces espera, DN 40 KF; 1 interfaz de la fuente de alimentación (220V)
El tamaño interno; 1500mm9 (L)*1000mm (W)*900mm (H)
2) El tanque grande de la transición
El tanque de la transición
Tamaño: Diámetro 450m m, longitud 600m m
Material: acero inoxidable 304
Superficie: se pinta la superficie interna está cepillada, superficie externa (el blanco)
El accesorio
Desplazamiento de la bandeja: acero inoxidable 304
Puerta: puerta doble, óxido de aluminio anodizado, 10m m grueso, operación vertical, con el mecanismo de elevación
Indicador de presión: exhibición análoga
Control
Operación automática de la pantalla táctil de la válvula electromagnética, operación automática de la pantalla táctil de la válvula electromagnética, una llave para terminar la operación de la cámara grande de la transición, a saber vacío automático y para ventilar tres veces.
Bomba de vacío de Edward, modelo; RV8, se puede comenzar manualmente o por el PLC, el flujo es 8m3/h, puede limpiar la cámara de la transición con la aspiradora, y mantiene el equilibrio de la presión de la cámara, el último vacío de la bomba de vacío ≤2x10-1pa, el trabajador puede ajustar la velocidad de la bomba de vacío.
3) El pequeño tanque de la transición
El tanque de la transición
El diámetro es 150m m, la longitud es 300m m, y la longitud en la caja es 100m m
Material: 304 acero inoxidable, cabina desmontable,
Superficie: se pinta la superficie interna está cepillada, superficie externa (el blanco)
El accesorio
Puerta: puerta doble, tipo del botón-abajo, trapezoide con la placa movible de la diapositiva
Indicador de presión: exhibición análoga
Control
Operación manual de la válvula manual
4)sistema de la circulación de la purificación del gas 1set
columna 4.1Purification
Función: hermético, deshidratándose y desoxidando
Material del envase: acero inoxidable 304
Material de la purificación: catalizador de cobre: 5 kilogramos;
Tamiz molecular: 5kg
Capacidad de la purificación: desoxidación: 60L; Además del agua: 2 kilogramos,
Índice del oxígeno del agua: menos que 1ppm
sistema circulatorio 4.2The
Gas de trabajo: nitrógeno, argón, helio
Capacidad de la circulación: el flujo de la fan integrada es 90m3/h, que puede ser convertido, y el flujo de la fan se puede ajustar según el contenido del agua y en oxígeno.
El gas de la recirculación (argón) debe mantener el grado según GOST10157-2016.
4.3regeneration
Operación: El PLC controla automáticamente el proceso de la regeneración
Gas regenerado: gas de trabajo mezclado con el gas de hidrógeno (hidrógeno 5-10%)
válvula 4.4The
Válvula principal: DN 40 KF, válvula de ángulo electroneumático
Válvula de control: la válvula integrada solenoide, reduce tarifa de la salida
5)Sistema de control:
Funciones: incluyendo autoexamen, apagón y características del uno mismo-inicio, con control de presión y funciones adaptantes; Control automático, control de lazo, protección de contraseña; Control de unidad usando la pantalla táctil del PLC de Siemens.
Control de presión: la presión de la caja de control y de la cámara de la transición se puede fijar libremente en + presión de funcionamiento de -10mbar, y el sistema se puede proteger automáticamente más allá de + -12mbar;
Pedal del pie: controle la presión del cuerpo de la caja para facilitar la operación del alza y de la caída de presión de la presión
6)Sistema de visualización: Pantalla táctil del PLC de Siemens 700 elegantes, situación de la operación de la exhibición, presión de la caja, grabación del sistema, etc
7)Condición de control de sistema del vacío
Bomba de vacío de Edward, modelo; RV8, se puede comenzar manualmente o por el PLC, el flujo es 8m3/h, puede limpiar la cámara de la transición con la aspiradora, y mantiene el equilibrio de la presión de la cámara, el último vacío de la bomba de vacío ≤2x10-1pa
8) Analizador del oxígeno
Gama de la medida: 0 ~ 1000ppm.
9)Analizador del agua
Gama de la medida: 0 ~ 500ppm
Tiene una amplia gama de usos, especialmente para los usuarios tales como fabricación de la batería de litio y metalorgánico, que puede restaurar el estado inicial limpiando y regenerando programa, evitando el problema del pedazo después de una contaminación.
10)Sistema del retiro de polvo
El flujo de la fan integrada del retiro de polvo es 90m3/h, y se equipa del tanque del filtro y de la ventana panorámica del funcionamiento.
6. Condiciones de la aceptación del equipo
presentación al azar 6,1 de documentos, de herramientas y de la lista de piezas de repuesto:
| No. | Nombre material (de los datos) | cantidad | Someta el tiempo | observe |
|
1
|
Manual de la operación del equipo: (siguiente incluyendo) descripción del equipo 2,1 y instrucciones de funcionamiento; equipo 2,2 mantenimiento y manual.N-POS=30 de reparaciones: Breve introducción del principio de funcionamiento del equipo; Iagram mecánico general del montaje de la disposición general y del componente; Especificación del mantenimiento de la lubricación; Todo el material de antedicho tiene chino y ruso |
1 sistema
|
En entrega o antes del equipo se entrega para uso
|
|
| 2 | Lista de embalaje y certificado del producto | Cuando la entrega | ||
| 3 | Diagrama de la esquema eléctrica, diagrama del programa del PLC | 1/ | Después de recibir el pago completo | |
| 4 | Diagramas neumáticos en el equipo | 1 | Después de recibir el pago completo | |
|
5
|
Dibujo de piezas que llevan y de recambios | 1/ | Cuando la entrega |
La parte de piezas que llevan proporciona Dibujo del tamaño del pdf |
| 6 | El accesorio de basado en el anexo No.1 del dibujo | Dibujo No1,2,3 | Cuando la entrega | |
| 7 | El accesorio de basado en el anexo No.2 del dibujo | Dibujo No1,2,3 | Cuando la entrega |
6,2 documentos de la aceptación: documentos de la pre-aceptación del equipo y documentos de la aceptación final del equipo.
aceptación 6.2.1 modelo:
6.2.2 resultados de la aceptación: la aceptación será conducida según el acuerdo técnico.
6.2.3 criterios de la pre-aceptación:
la pre-aceptación de 6.2.3.1 será conducida en el sitio del vendedor;
6.2.3.2 el contenido del equipo está completo e intacto, y se ajusta a las disposiciones relevantes del contrato y del acuerdo técnico;
la pre-aceptación de 6.2.3.3 comprobará principalmente las funciones, los indicadores técnicos y el aspecto del equipo, y ajusta más lejos los artículos no conformes de la pre-aceptación según los requisitos propuestos por el comprador. Después de que se termine el ajuste, las mercancías serán entregadas con el consentimiento del comprador.
la pre-aceptación de 6.2.3.4 forma el resumen de la aceptación;
6.2.4 criterios de aceptación final
los materiales de 6.2.4.1 usados para la prueba de aceptación cumplen los requisitos de este acuerdo;
la aceptación formal de 6.2.4.2 será conducida 48 horas después de la producción normal del equipo, y el funcionamiento continuo será conducido por 2 horas durante la aceptación. La exactitud de clasificar productos será ninguna menos el de 95% (a excepción de los materiales entrantes defectuosos), y el índice de la operación de equipo será ningún menos el de 90% (a excepción de las faltas reparadas en el plazo de 10 minutos);
la aceptación de 6.2.4.3 será asistida por los técnicos de la ingeniería señalados por ambas partes y el informe de la aceptación será firmado en común.
7. Las derechas y obligaciones del vendedor y del comprador:
| No. | proyecto | responsabilidad | Observaciones (” * “medios la empresa del partido) | |
| El comprador | El vendedor | |||
| 1 | Construcción de la fundación | О | Hágalo según las necesidades | |
| 2 |
Material que se mezcla en el sitio del vendedor: Batería (20 PCS) |
О
|
Para ser proporcionado tras el recibo de aviso del vendedor | |
| 3 | transporte | О | ||
| 4 | La dirección de descarga | О | Ponga la posición de instalación y asegúrela | |
| 5 | Condiciones favorables del equipo | О | ||
| 6 | Construcción aflautada del aire | О |
La presión debe ser estable y el aire la fuente debe resolver requisitos de parámetros relevantes |
|
| 7 | Construcción eléctrica | О | Se requiere el interruptor independiente, y el regulador del poder se añade cuando sea necesario | |
| 8 |
Un cableado Aire encima |
О
|
Se requiere el interfaz separado de la fuente del interruptor del aire y de aire | |
| 9 |
El cableado secundario Cableado con excepción de arriba Preparación del cable |
О
|
El cableado superficial del conducto se utiliza entre las máquinas | |
| 10 |
Instalación y depuración Energía eléctrica, aire comprimido, placa de polo, |
О | О | Arrange relacionó operadores, personales del mantenimiento y personales técnicos para cooperar |
| 11 |
entrenamiento 11,1 operadores del tren y personal de seguridad a actúe el equipo correctamente, de modo que el personal de seguridad puede correctamente y trate rápidamente de fracasos de equipo; 11,2 el entrenamiento incluye el conocimiento de la preservación del sistema de control y mecánico enteros el sistema y proporciona los materiales de entrenamiento; 11,3 resultados de entrenamiento: el operador es en funcionamiento experto, y el personal de seguridad puede ocuparse de las faltas comunes. |
О | О |
El comprador señalará a operadores y mantenimiento personales. Y fijado, no arbitrario reemplazo; Dos libres las sesiones de formación son proporcionado Oportunidad (entrenamiento en el comprador), tercera carga: coste de viaje.
|
| 12 |
Cláusula de la confidencialidad 12,1 ambas partes serán obligó a mantener confidencial cualesquiera materiales y documento técnicos proporcionados cerca el otro partido y no haga tan sin el permiso del otro partido Cualquier medios de la transmisión o salida a los terceros; 12,2 que el comprador emprende no hacer así pues, ni permita que otros terceros copien el equipo de la clase, si no lleve todas las pérdidas causadas al vendedor. |
О
|
О | |
|
13
|
Servicio post-venta: 13,1 en el plazo de un año a partir de la fecha de la firma del resumen de la aceptación final, el vendedor será responsable gratis y garantía oportuna de faltas no humanas (el vendedor llegará el sitio del comprador 48 horas después de recibir el aviso del comprador); 13,2 durante un año, el vendedor reparación oportuna, sólo coste de la carga; |
О
|
О |
La época sin problemas del tornillo de la bola y del transporte linear debajo de normal utilice es 80.000 horas; |
|
14
|
Actualización del producto: Porque venta un desarrollo técnico de la persona, de la mejora del equipo y de la mejora del funcionamiento, respuesta el requisito del vendee de vender a una persona debe ser responsable de mejora, venda a una persona para recoger transforman el coste costado solamente |
О
|
О
|
|
8. Otros:
8,1 este acuerdo técnico y su anexo serán mirados como la base para la fabricación y la aceptación del equipo y serán igualmente válidos como el contrato de compra.
8,2 este acuerdo técnico se hace en dos originales, con una sostenida por cada partido del vendedor y del comprador, y entrarán en la fuerza después de ser firmada y aislamiento por ambas partes.
8,3 materias no mencionadas en este acuerdo técnico serán establecidas por ambas partes con la negociación.
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
