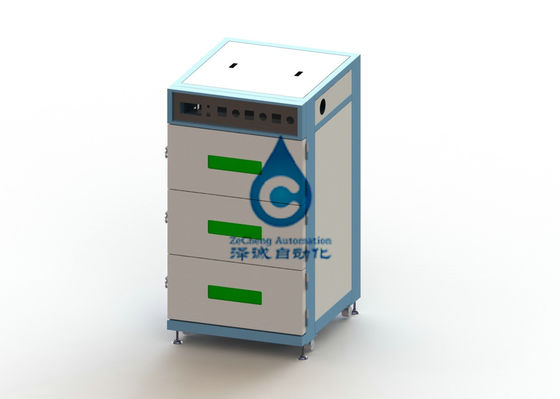

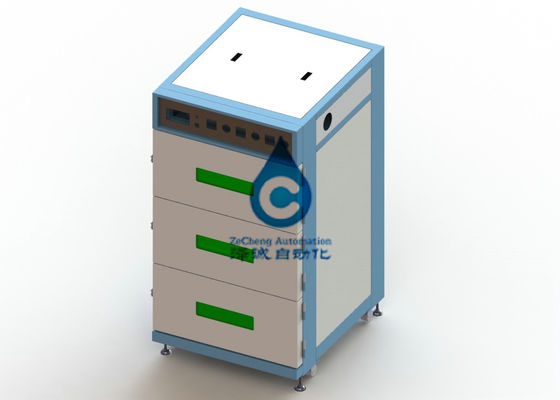

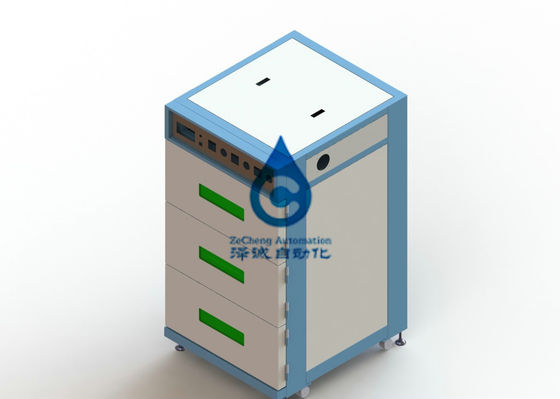

Horno de respiración inteligente del vacío de la sola puerta de tres capas para la producción de la batería
1. Descripción de la función: El horno zc-zd3 tiene un acero inoxidable interno, y trabajos de cada estudio independientemente. El trabajo de la calefacción, el limpiar con la aspiradora y de la aireación en un modo automático de la circulación. La época de cada sección de trabajo es fijada por la pantalla táctil. El horno adopta el sistema de control del PLC, operación de la pantalla táctil, calefacción de la ráfaga, disipación de calor. El tiempo de calentamiento es cortocircuito, el tiempo de la disipación de calor es rápido, el efecto de la preservación de la presión es bueno. Métodos de calefacción: radiación térmica, conducción de calor, intercambio de calor, convección de calor
2, ejemplo de proceso: (tipo de respiración: aire-aire - aire… hasta el final alrededor)
A través del ajuste de la calefacción del horno, del tiempo de calentamiento/de la temperatura, del vacío que bombea, del aire seco y de otros parámetros por la pantalla táctil, el PLC termina automáticamente las funciones siguientes: limpie el relleno derecho de bombeo de relleno derecho de bombeo del aire con la aspiradora seco del → del → del vacío del → del aire seco del → del → (ciclo repetido); El sistema de alarma de sobrecalentamiento y ultrasónico puede desconectar automáticamente el cuerpo de la calefacción. El proceso de la operación se puede fijar según los requisitos reales del cliente
3. Estructura del horno:
1) el equipo es compacto y razonable en la estructura, hermosa en aspecto y ocupa poco espacio.
2) el equipo es simple actuar, no se requiere ningún entrenamiento profesional, y los trabajadores pueden dominarlo fácilmente.
3) el equipo adopta la válvula de control del texto, vacío que bombea y el relleno del nitrógeno, que tiene eficacia alta, ahorra personales y proporciona buen funcionamiento de producto.
4) el equipo se divide en las tres capas superiores, medias y más bajas, trazador de líneas del acero inoxidable 304 de 3m m densamente, resistencia a la corrosión fuerte, solo control de la sola puerta, sin afectarse.
5) el dispositivo se equipa del echador móvil universal, que puede ser movido fácilmente cuando se desplaza el dispositivo.
6) el equipo adopta el tipo interno de la calefacción de la bobina del tubo de la calefacción del acero inoxidable 304, el control de la temperatura es uniforme, el equipo ha sido 80℃, 100℃, 120℃ y otros puntos del control de la temperatura para supervisar la temperatura antes de la fábrica, de modo que la temperatura de cada equipo en momento diferente de ser uniforme.
7) el equipo se sella con la tira del sello de la goma de silicona, y la puerta se hace del vidrio endurecido grueso de 15m m. Cada puerta se diseña con una ventana panorámica.
8) el sistema de fan de circulación está en la parte posterior.
4. Parámetros técnicos del equipo:
1) temperatura del horno: temperatura ambiente ~ 150℃ (puede ser fijado).
2) dimensiones totales del horno: 1280 x 1140 x 1900 milímetros
3) especificación del tanque: × 660 (anchura) ×750 (profundidad) 330 (altura) milímetro.
4) voltaje de funcionamiento: 380V/AC, solo control del circuito de la caja.
5) poder total del horno: 8KW.
6) error de la temperatura del tanque: ±2℃ (ninguna carga).
7) tiempo de calentamiento: 1 hora para la estabilización de la temperatura de la base sin carga.
8) temperatura superficial: cuando el equipo funciona en 120℃, la superficie ≤40℃.
9) control de la temperatura principal de calefacción: error de la temperatura de la exhibición dentro de 1℃.
10) control de calefacción de la calefacción principal: al calentar, el interruptor de seguridad se fija a 150℃.
11) compruebe la uniformidad de la temperatura en 8 puntos dentro del tanque antes de que el equipo salga de la fábrica, y la temperatura del tanque y de la exhibición puede ser controlada dentro de ±2℃.
12) incluyendo el sistema de circulación del viento, capaz de la programación del proceso y del control automático.
13) con la función da alta temperatura de la alarma, automática sobre alarma de la temperatura.
14) material desecante del marco: placa en frío gruesa de alta calidad.
15) materiales de sequía de la cámara: todos hicieron del acero inoxidable 304 de 3m m densamente.
16) dispositivo de control eléctrico: controlado por la retransmisión de estado sólido, hecha de accesorios eléctricos calificados.
17) con la función automática de la protección del apagón, la alarma de sobrecalentamiento automática y la alarma baja del vacío.
18) método de la hornada: el tubo de la calefacción es heated alrededor del tubo interno, y se circula el aire caliente.
19) tiempo de ocupación del vacío: el ≥98% después de 24 horas bajo condición de -0.1mpa.
20) grado del vacío: -- 0.1mpa.
21) modo de control: Control automático del PLC del xinjie.
22) peso del equipo: sobre 650kg.
Condiciones:
1) temperatura: -30℃~70℃.
2) humedad: debajo del 75%.
3) sitio: ninguna contaminación e interferencia electromágnetica no fuerte.
Nota: el comprador proporcionará el gas o el nitrógeno seco, vacío y aire comprimido sobre 5.5bar

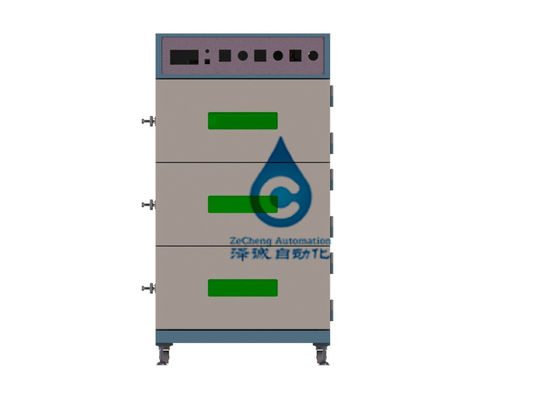

Anexo 2: diagrama esquemático del equipo (lado del plan 1 del gabinete eléctrico, de la fan en la parte posterior del equipo)
Especificación del tanque: × 660 (anchura) ×750 (profundidad) 330 (altura) milímetro
Dimensiones: 1280 x 1140 x 1900 milímetros.
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
