Línea recta tipo de la estación caliente de la prensa 4 del equipo de fabricación del batería li-ion

Línea recta tipo de la estación caliente de la prensa 4 del equipo de fabricación del batería li-ion

descripción de 2.1.1 funciones

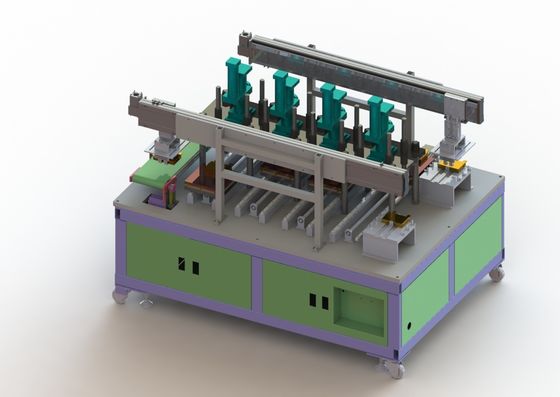

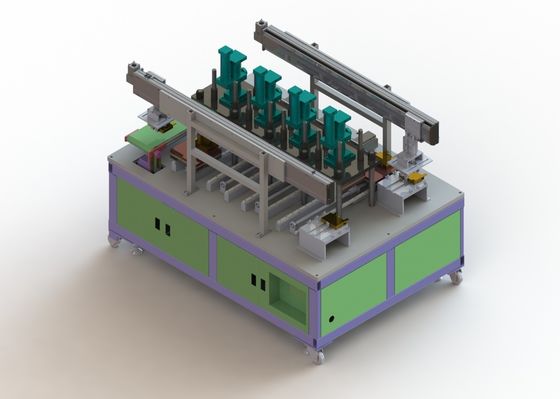

La prensa de planchar caliente adopta la línea recta tipo de 4 estaciones, principalmente incluyendo la mano mecánica que alimenta y que descarga, presionando caliente automático, el prueba del hola-pote y el otro función. El sensor en el lugar detecta el alzamiento para arriba de la célula de batería después de que el producto exista, y la célula de la laminación se ase y se pone manualmente en la estación el presionar caliente. El presionar caliente dura según el tiempo del sistema, y se conduce la prueba del hola-pote después de que se acabe el presionar caliente. Refiera al plan de la disposición como sigue:

introducción 2.1.3 de funciones principales

1) la línea de una sola capa de la logística se utiliza para alimentar: la máquina que lamina pone automáticamente una sola batería en una plantilla de la logística, y el manipulante de trasplante de carga ase la batería y la pone en un mecanismo acuciante caliente;

2) mecanismo acuciante caliente: calefacción de la presión de la célula eléctrica;

A) el presionar caliente: el presionar caliente sin la plataforma;

B) paralelismo entre las placas acuciantes superiores y más bajas: ≤±0.05mm;

C) en curso de presionar caliente, tiene la función del ajuste de la temperatura. La temperatura el presionar caliente se puede ajustar dentro de la gama de temperatura normal a 130℃. La precisión del ajuste es 1℃, y el error evidente de la temperatura es ≤1℃.In el proceso de producción continuo, la temperatura caliente de la presión es controlado dentro de ±3℃;

D) cuando el tiempo el presionar caliente es stepless y ajustable a partir de la 0 a 60s, la exactitud del tiempo está dentro del ±1%;

E) tiempo de subida de la temperatura del precalientamiento: el tiempo cuando la temperatura superficial de la placa acuciante sube de temperatura ambiente a 130℃ es ≤30Min;

F) la presión de la célula se puede ajustar dentro de la gama de 3000-5000kgf. Durante el funcionamiento continuo, la desviación de la fuerza de cada célula está dentro del ±0.5%;

G) tratamiento de la batería del anti-palillo para la placa acuciante: el tratamiento de la batería del anti-palillo se requiere para la placa acuciante en contacto con la batería desnuda. Durante el proceso el presionar caliente, no hay daño o doblez en la superficie de la batería;

3) prueba del hola-pote: realice la prueba del hola-pote bajo presión durante el proceso el presionar caliente.

A) pruebe el voltaje 0 ~ 1000V ajustable, 0 ~ 1000V ajustable, exactitud 1V, gama actual 0 ~ 10mA, exactitud actual 1mA, tiempo 0 ~ 999s del voltaje de la salida de la prueba ajustable;

B) el valor actual y el valor del voltaje se pueden alimentar de nuevo al sistema del PLC al mismo tiempo para asegurar la exactitud del juicio del cortocircuito. El equipo tiene la función de la discriminación del NG y de la AUTORIZACIÓN;

C) después de que la prueba del cortocircuito, el manipulante de descarga ponga los productos incompetentes en el área inútil para el tratamiento manual, y los productos calificados serán puestos en la línea siguiente de la logística;

1) poder total: ≤50KW;

2) fuente de alimentación: AC380 el V±10% 50HZ, sistema de cinco cables trifásico;

3) aire comprimido: ≥ 0.5mpa, flujo ≥12m /h de la presión;

4) peso del equipo: ≤ 2,0 toneladas. Carga de tierra: 650kg/㎡;

5) tamaño total: (longitud) 2000* (anchura) 1400* (altura) 2200; (para la referencia solamente, específico en clase);

6) color del aspecto: según tablero del color del partido a;

7) eficacia del equipo: 5PPM (eficacia de operación automática del equipo, excepto otros factores);

8) el índice móvil del ≥ el 99% del equipo;

9) ≥ el 98% de la producción de producto;

3. Sistema de control eléctrico

1) el módulo de colocación y control de módulo del IO el movimiento del eje y del cilindro de la máquina. El sistema se equipa de la función de la anti-tardanza para reducir el daño de equipo causado por el misoperation de los personales.

2) el dispositivo reserva el interfaz del módulo del puerto serie y del módulo de Ethernet, recoge la información necesaria por el dispositivo, y reserva la función de dispositivos de por aguas arriba y rio abajo de conexión

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
