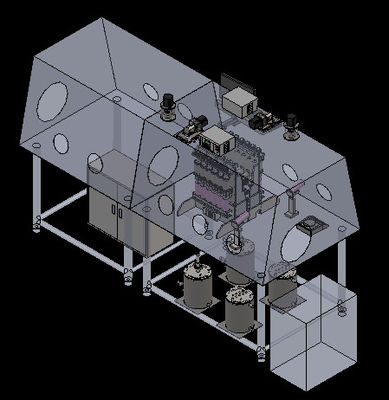

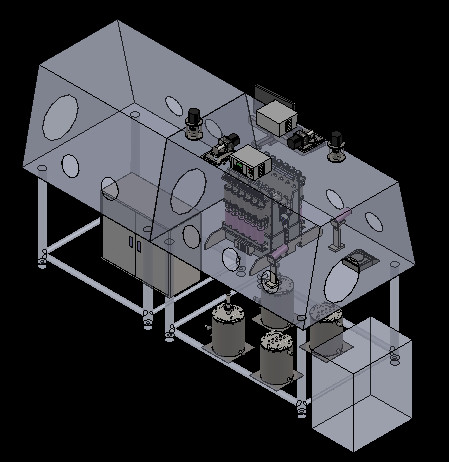

Máquina de dispensación de Ultracapacitor del equipo de fabricación de la batería de litio

Máquina de dispensación de Ultracapacitor del equipo de fabricación de la batería de litio

El equipo se utiliza para la inyección del electrólito del ultracapacitor del demandante y de la grabación de datos automática.

2. Materias primas y componentes

1,1 especificaciones aplicables de la máquina de la inyección: 35/46 (dos alturas de 46) serie; De acuerdo con 35

diámetro 2.1.1: 35m m; L = 40 milímetros a 100 milímetros

agujero de la inyección de 2.1.2 líquidos: 3.3m m;

electrólito 2.1.3: acetonitrilo solvente más la sal electrolítica.

2.2. Tamaño de goma del enchufe: 3.3m m, material EPDM.

2.3. Peso del producto antes de la inyección líquida: Max350g;

3. Requisitos y parámetros de proceso

3.1. Se adopta el método de la inyección del vacío, y el proceso es como sigue: la extracción del vacío del grado del vacío del → del condensador alcanza la situación del → de la inyección del electrólito 50Pa→

3.2. El volumen líquido 0-200g de la inyección puede ser ajustado.

3.3. Exactitud líquida ±1g de la inyección

3.4. Eficacia de inyección líquida: ≥6ppm (diseñado según el tiempo de la absorción dentro de 2min, con 3200 como el estándar de la aceptación)

4. Requisitos de equipo

4.1. Tiene las funciones del vacío que bombean, inyección cuantitativa del electrólito y ejerce presión sobre la inyección rápida, entre la cual la función rápida de la inyección de la presión puede ser seleccionada y la presión puede ser fijada

4.2. El diámetro mínimo del tubo de vacío no será menos de 12m m, y el tubo principal no será menos de 25m m

4.3. El tubo de vacío está solamente en contacto con el producto, no la partición del electrólito.

4.4. Puesto que el electrólito es fácil cristalizar, después de cada inyección, el sistema de inyección entero será limpiado con el gas de alta presión automáticamente.

4.5. El funcionamiento total del lacre del equipo es bueno, y la tarifa de la salida se requiere ser ≤1×10-6 mbar*l/s. El efecto del lacre es evaluado por el efecto líquido real de la inyección.

4.6. El equipo será actuado en la caja de guantes. La altura de la caja de guantes estará conforme al espacio real.

4.7. Requisitos de la operación: alimentación manual del equipo, alineación del agujero líquido de la inyección, vacíos automáticos, inyección líquida, alimentación manual después de la inyección líquida.

alimentación del equipo 4.7.1 y alineación manuales del agujero líquido de la inyección: el proceso de la operación adopta los útiles que colocan, y el aspecto del condensador y el agujero de la inyección del líquido no pueden ser dañados

inyección automática del vacío 4.7.2:

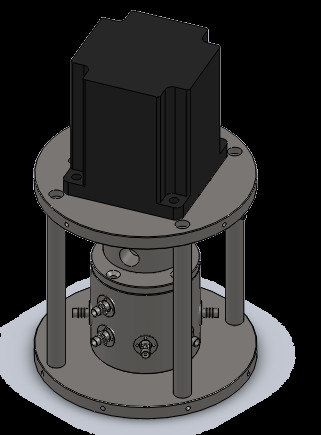

la bomba de medición exacta de 4.7.2.1 se utiliza para la inyección líquida del condensador, la cantidad líquida de la inyección es ajustable a partir de la 0 a 200g, y la precisión líquida de la inyección se garantiza para ser ±0.5g;

4.7.2.2 que el sistema de inyección líquido se proporciona un tanque líquido del almacenador intermediario del almacenamiento (fuera de la caja de guantes), el nivel líquido del electrólito es visible, y la presión se mantiene constante. La capacidad del tanque líquido del almacenador intermediario del almacenamiento no será ningún menos de 2 litros.

4.7.2.3 el grado que se alcanzará antes de que la inyección líquida pueda ser seleccionada, -100-10kpa del vacío es opcional.

4.7.2.4 ningún electrólito será rociado o escapado durante la inyección líquida.

tiempo derecho ajustable 4.7.3: para reducir el tiempo de la inyección, el dispositivo conserva la función de la inyección rápida a presión.

manual 4.7.4 que esconde después de la inyección líquida: simple y conveniente para cargar y descargar

4.7.5 el dispositivo tiene las funciones del código de pesaje y de lectura automático del qr, que pueden hacer juego el volumen líquido de la inyección, para doblar el pesaje, y puede ser hecho salir a EXCEL y ser almacenado. Si el segundo pesaje no puede cumplir los requisitos, el dispositivo sonará automáticamente y alarma ligera y prevendrá automáticamente errores. Después de la limpieza manual, la batería siguiente será pesada y marcada con rojo en la salida de EXCEL.

4,8 otros requisitos de funcionamiento

4.8.1 todas las porciones estándar neumáticas del equipo utilizarán el barómetro y el indicador de vacío del MPa y de KPa en sistema métrico.

el diseño razonable de la estructura del dispositivo 4.8.2, operación de la estación no se afectará.

4.8.3 durante el proceso líquido de la inyección del equipo, el electrólito no se permite salpicar hacia fuera. Los materiales usados en el equipo deben ser resistentes a la corrosión al electrólito (nota: acetonitrilo solvente). Particularmente, el área líquida de la inyección debe utilizar los materiales resistentes a la corrosión transparentes.

4.8.4 el aspecto del equipo es limpios, hermosos y fáciles de actuar.

4.8.5 el equipo es estables, confiables y fáciles de mantener y de reparar.

4.8.6 durante la operación del equipo, los defectos tales como rasguños de la superficie del condensador no serán causados.

4.8.7 la pieza del tubo de vacío se equipa del dispositivo del filtro del electrólito, que se utiliza para filtrar el electrólito y para proteger la bomba de vacío.

el conector del tubo de vacío 4.8.8 será hecho juego con la bomba de vacío

4.8.9 reducen componentes electrónicos lo más lejos posible en la caja de guantes, y las partes con control eléctrico deben tener función antiexplosión y anticorrosión de la protección

el reemplazo 4.8.10 del equipo pieza para la operación fácil en caja de guantes

4.8.11 el dispositivo tiene un indicador luminoso tricolor en la esquina superior izquierdo, que puede exhibir la situación de dispositivo

el equipo 4.8.12 será conectado con la caja de guantes (los requisitos específicos de la tubería, del circuito, del interfaz, del etc.)

4.8.13 requisitos de configuración de equipo: la pantalla táctil del equipo será marca del tongtai del kunlun, y el PLC será OMRON, mitsubishi o marca de panasonic. Componentes neumáticos usando SMC.

5. Introducción de inyección líquida

Proceso líquido de la inyección:

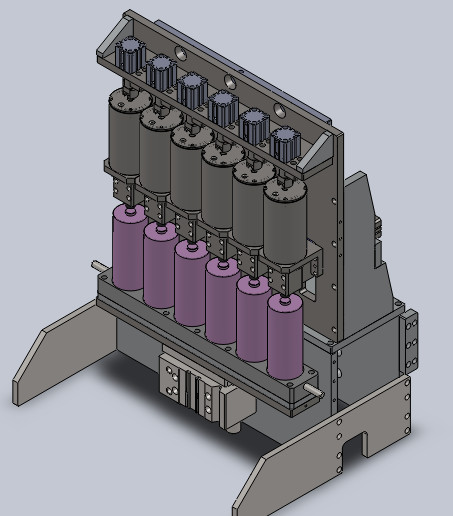

Vi. introducción de la organización

Vii. condiciones de trabajo del equipo

fuente de alimentación 7,1: sistema de cinco cables trifásico: AC220V monofásico, gama de fluctuación del voltaje: ± el 10%;

7.2. Aire comprimido: 0.4-0.6mpa;

7.3. Temperatura ambiente: 20-35℃;

7.4. Humedad relativa: 30-55% HORA;

7,5 allí no es ningún gas corrosivo, líquido o gas explosivo en el sitio.

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
