Máquina que lamina de la batería de litio del cuadrado del equipo de producción de la batería de 5 PPM

Máquina que lamina de la batería de litio del cuadrado del equipo de producción de la batería de 5 PPM

I. perfil del equipo:

1 descripción

Esta máquina se diseña especialmente para la capa de cáscara de la célula de batería. Es conveniente que los productos cuadrados de la célula de batería cubran con un círculo del pegamento.

proceso de pegado 1,1: después de pegar, la cubierta 0.5m m del aislamiento de la batería crece en el borde superior de la cinta; Se requiere que el lacre sea cabido firmemente sin la elevación, ve por favor la figura siguiente para los detalles:

1,2 el modelo de la batería adaptante es como sigue: la máquina de pegado debe poder terminar dos modelos (42173255), refiere a la figura siguiente para los detalles.

1,2 la desviación de la exactitud de pegarse de la película es ≤0.5mm (si la exactitud del material entrante de la batería se califica). No hay arrugas y ningunas burbujas obvias en la superficie de la película que pega la batería (el diámetro de una sola burbuja es <2mm>

golpe de 1,3 producciones: 5PPM (aplicable a todos los tipos de baterías).

1,4 el equipo serán actuados por una persona y se pueden utilizar solamente o conectar con la tubería.

2. Parámetros de proceso y flujo de trabajo

2,1 parámetros técnicos principales

composición del equipo 3

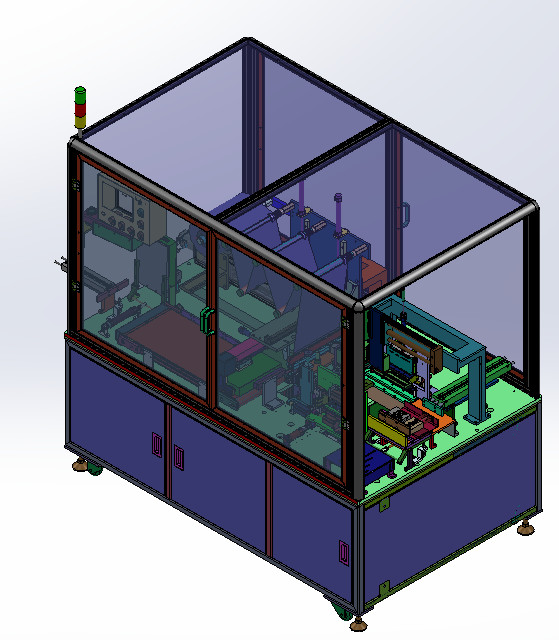

3,1 la composición se muestra abajo

descripción de la estructura de 3,2 tuberías

componente de alimentación 3.2.1: el mecanismo de colocación inicial para alimentar. La batería de aluminio se coloca en el mecanismo de alimentación manualmente. El bloque de colocación se hace del plástico de POM para proteger la batería contra la abrasión.

componente de colocación 3.2.2: el mecanismo para la colocación exacta de la batería de aluminio antes de laminar, y el motor servo conduce la placa del tirón para empujar la batería a una posición exacta.

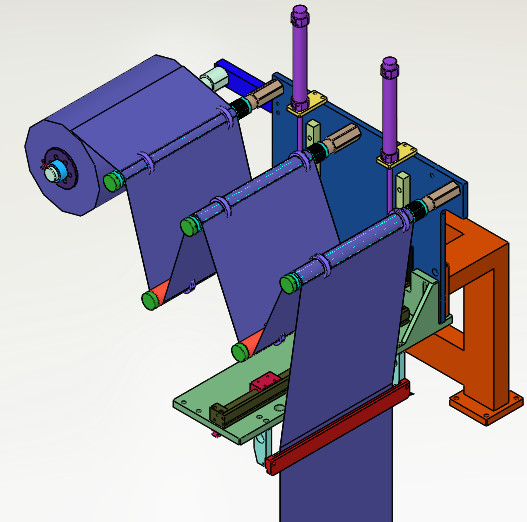

montaje de 3.2.3 pegamentos: coloque manualmente la cinta adhesiva en el carrete que se fijará, afiance el cilindro con abrazadera para apretar la cinta adhesiva, el mecanismo adhesivo de la abertura para abrir la cinta adhesiva, y el cilindro rodless para conducir la cuchilla para cortar la cinta adhesiva.

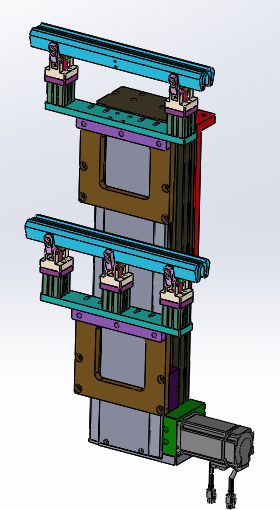

asamblea de tracción adhesiva 3.2.4: el motor servo conduce el mandíbula de fijación con abrazadera para levantarse, y la cinta adhesiva se afianza con abrazadera abajo para sacar de la cinta adhesiva la longitud del sistema.

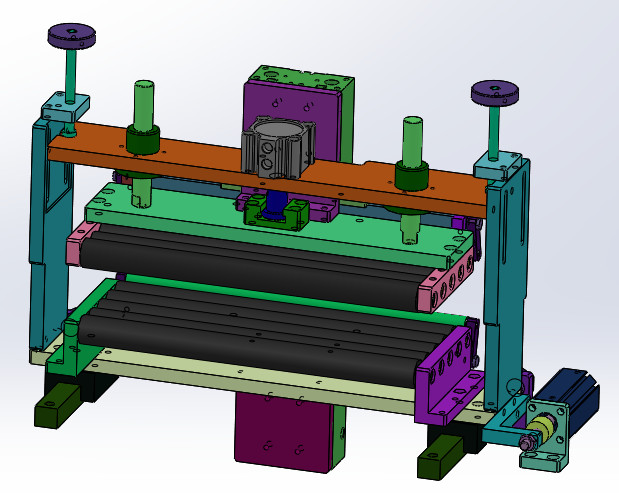

paquete de 3.2.5 pegamentos: la cinta adhesiva se afianza con abrazadera abajo y se separa. El motor servo empuja la batería de aluminio adelante para formar un paquete adhesivo en forma de "U" lateral. Después de llegar la posición, los rodillos de presión superior y más baja se mueven respectivamente para atar la cinta adhesiva a la cáscara de aluminio. En los dos lados, el rodillo de la prensa se mueve por separado y pega la correa de goma en el lado de la cáscara de aluminio.

.6 componente lateral de la cinta del paquete: cuando la batería existe, el cilindro superior y más bajo se mueve para limpiar cinta superior y más baja, y los movimientos inferiores del cilindro de limpiar la cinta inferior.

mecanismo de la propulsión de 3.2.7 baterías: se ata el motor servo conduce el tornillo de la bola para empujar la batería adelante, graba, y la placa de empuje de la batería se puede substituir según el tamaño de la batería.

mecanismo de la dislocación de 3.2.8 baterías: después de que la batería se envuelva en la cinta en forma de "U", el mecanismo de la dislocación aprieta para localizar la batería, y los movimientos rodless del cilindro de mover la distancia de la batería una a la estación de prueba.

sistema de control 3.2.9: el panel eléctrico está instalado independientemente en la caja eléctrica, con el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y los otros componentes de circuito de poder, PLC del control, retransmisión, dispositivo de control de motor, etc. Y conexión externa, usando los conectores y la tabla terminal. El PLC adopta el omron. El techo del cable de transmisión está parcialmente perforado. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos abajo.

5 medios de la energía

5,1 la fuente de alimentación

voltaje 5.1.1: Cambio instantáneo de la fase linear de AC220V± el 10% de 0.5s menos el de 1%.

5.1.2 frecuencias: 50Hz±1Hz.

5,2 el aire

presión 5.2.1: el partido a de la fuente de aire proporcionará el aire seco 0.4-0.6mpa.

capacidad 5.2.2: 15L/min.

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
