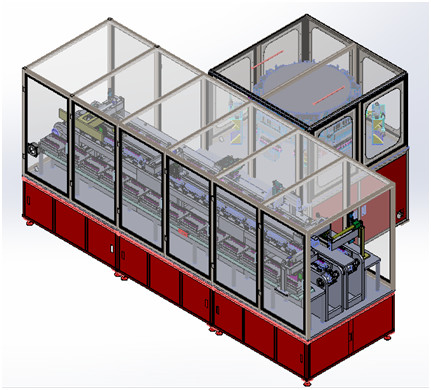

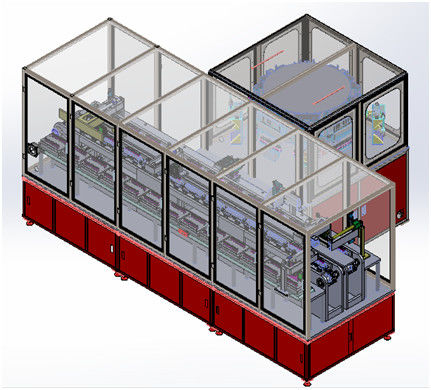

Máquina líquida automática de la inyección para 3200F Supercapacitor cilíndrico
introducción del equipo
El equipo es conveniente para la caja de la alimentación manual de supercapacitor de aluminio redondo de la cáscara, el equipo ase automáticamente el supercapacitor, barre automáticamente el código de barras, pesa automáticamente, localiza automáticamente el agujero líquido de la inyección, da vuelta automáticamente a la placa para alimentar, llena automáticamente el líquido, automáticamente vacíos al resto, pesa automáticamente la segunda vez, y corta automáticamente el material.
2. Parámetros técnicos:

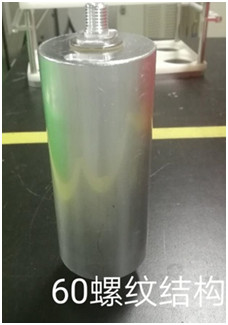

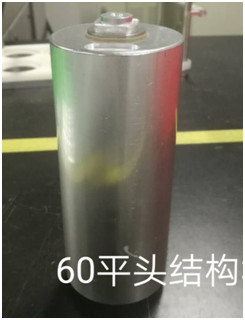

2.1. Tamaño del supercapacitor:
| Modelo de Supercapacitor | Diámetro (milímetros) | H (milímetro) | H1 (columna) del polo (milímetro) | M (hilo del polo (milímetro) |
| 60162 | 60 | 162 |
muestreo de 2,1 vacíos y entonces inyección líquida, inyección líquida de una sola vez, inyección líquida después del modo estático alterno del vacío y de la presión, buena consistencia de la absorción, buena uniformidad, eficacia alta, alta operación de la precisión, fácil y confiable; 6 ultracapacitors en una bandeja líquida de la inyección y una tabla rotatoria de 8 estaciones pueden limpiar y presurizar 48 ultracapacitors con la aspiradora. La hora derecha puede ser fijada.
proceso líquido de la inyección 2,2:
El manipulante de alimentación manual del → de la caja ase automáticamente 6 supercapacitors al pequeño supercapacitor del → de la bandeja gira automáticamente para barrer el → del código de barras los puso en el accesorio electrónico de la escala para pesar el supercapacitor antes de que el manipulante líquido del → de la inyección acorte el supercapacitor en el → líquido de la bandeja de la inyección que el motor servo da vuelta al supercapacitor. Detecte automáticamente el puerto de inyección líquido y la ubicación del puerto de inyección del líquido corrector - del clip del manipulante pequeña bandeja automáticamente en la rueda - la bomba de inyección automática al llenador estupendo del condensador - aire de bombeo automático en estado de vacío, deje la absorción del soporte (estación líquida de la inyección) - > bandeja líquida de la nota después de ocho veces dejó el soporte hacia fuera automáticamente dejar el manipulante del soporte quita automáticamente el condensador estupendo después de pesar (rehidratación artificial del supercapacitor incompetente) - > nota que la bandeja líquida de vuelta es automáticamente la posición más alta para la carga siguiente del ciclo, inyección líquida, vacío dejó el soporte, pesando otra vez.
2,3 características:
supercapacitor separado de 2.3.1 usos a presurizar y a limpiar con la aspiradora automáticamente.
el bombeo y la presurización cerrados de vacío 2.3.2 se adopta para evitar que el electrólito del supercapacitor sea bombeado hacia fuera en grandes cantidades, para reducir el número de épocas de la segunda inyección líquida, y para proteger la bomba de vacío contra la corrosión.
2.3.3 el tanque de vacío adopta un diseño de enfriamiento único de la estructura. El directo enfriado por líquido electrolítico el tanque de vacío se condensa en la parte inferior del tanque para proteger la bomba de vacío.
2.3. Sistema de pesaje y de tracción automático de la correa: flujo automático del soporte que tira de la correa, pesaje automático del supercapacitor, pesando el ordenador y la informática, base de datos, alarma del NG y otras funciones.
3. Parámetros básicos:
|
Especificaciones de la máquina proyecto |
ZDAE07C |
| La eficacia de | 12PPM (la eficacia se calcula en 2 minutos según el tiempo de bombeo del vacío) |
| Líquido de la inyección de la precisión | Dentro de +/- 2 g |
| Tiempo dejado del soporte | Calculado según 2min. |
| La producción | El índice calificado de una inyección es el 98% de >, y el supercapacitor incompetente adopta el replenisher manual. |
| Tarifa líquida de la inyección | 180 ~ 300 g es ajustables |
| poder | 5KW |
| Precisión de la escala electrónica | Gama: 5Kg, exactitud ±0.1g. |
| Porcentaje de averías de equipo | el 5% o menos |
| lacre | La estación líquida de la inyección está en el estado sellado, y el vacío se bombea a -95kpa, que se puede mantener para 2min) |
| Tamaño total (milímetros) | 4500*3000*1800 |
3.2.1. Ponga manualmente la caja entera de ultracapacitors en la vacante de alimentación.
3.2.2. El manipulante toma el supercapacitor de la caja material, barre el código de barras y lo pone en la estación de pesaje;
3.2.3. El pesaje electrónico, el dispositivo leerá automáticamente el código de barras y los datos del pesaje en el ordenador;
3.2.4. El manipulante quitará automáticamente el supercapacitor de pesaje y lo pondrá en la sub-bandeja. Hay 6 supercapacitors en una sub-bandeja.
3.2.5. El cilindro conduce la rueda pasiva para presionar el ultracapacitor, el rodillo impulsor activo para presionar el ultracapacitor, el motor servo da vuelta al ultracapacitor, y la fibra óptica detecta el puerto y las paradas líquidos de inyección. Después de detectar 6 a su vez, el manipulante ase automáticamente la sub-bandeja y la pone en la bandeja de la madre.
3.2.5. El mecanismo de alimentación automática rotatorio puede alimentar automáticamente la pequeña bandeja y al mismo tiempo descargar automáticamente el pequeño supercapacitor de la bandeja llenado del líquido.
3.2.6. Los trabajos líquidos automáticos de la máquina de la inyección, el motor servo conducen la boca líquida de la inyección para moverse, y 6 supercapacitors se inyectan sucesivamente.
3.2.7. Limpie el bombeo con la aspiradora: la hora es fijada por la pantalla táctil.
3.2.8. Inyección líquida automática: 3 bombas de inyección líquidas de la doble-cabeza.
3.2.9. Colocación: alterne entre la presión y el vacío bajo.
3.2.10. Downforce automático: ayuda para separar el supercapacitor de la boca de la inyección.
3.2.11. Quite el soporte, puesto en el nuevo soporte sin llenar, y repita el flujo de la operación de los puntos 7 a 11. El soporte líquido-llenado del supercapacitor se mueve adelante;
3.2.12. Pese otra vez. El soporte del ultracapacitor se mueve a la estación que pesa de nuevo después de tirar la correa A, el lector de código lee el código de barras del soporte, y el manipulante mueve los seis ultracapacitors al sensor de pesaje a su vez, los pesa, y lee el código de barras y los datos del pesaje en el ordenador. El ordenador calcula automáticamente la cantidad de líquido inyectada en el supercapacitor y dice si la cantidad de líquido inyectada en el supercapacitor está calificada o no. El NG tendrá una alarma inmediata, y el supercapacitor del NG será excluido automáticamente.
3.2.13. Cuando el soporte alcanza el extremo derecho de la correa del tirón de B, el manipulante ase automáticamente el supercapacitor a la caja de alimentación original; Corresponde a la caja material.
3.2.14. El soporte vacío será llevado por el manipulante 1 para tirar de la correa A, y el soporte fluirá detrás de la derecha hacia la izquierda;
3.2.15. En el extremo extremo izquierdo de la correa B, el manipulante mueve el soporte para ceñir A para el ciclo siguiente.
Nota: el tiempo del vacío y la hora estática se pueden fijar según la situación. Los parásitos atmosféricos de la presión o los parásitos atmosféricos atmosféricos pueden ser seleccionados
configuración de equipo 3,3
| secuencia | Nombre del dispositivo | unidad | El número de | nota |
| 1 | Máquina automática de la inyección de la estación 8 | Taiwán | 1 | |
| 2 | Bomba de inyección eléctrica | Taiwán | 3 | Exactitud de + - 0,5% |
| 3 | Tubo de vacío | Taiwán | 2 | El fabricante debe traer adelante sus los propio |
| 4 | Soporte, | a | 24 | |
| 5 | Sistema de control | Fije de | 1 | |
| 6 | Sistema de limpieza | Fije de | 1 | |
| 7 | El tanque de la transferencia del electrólito | Fije de | 1 | |
| 8 | El tanque del disolvente limpiador | Fije de | 1 | |
| 9 | El tanque del disolvente limpiador | Fije de | 1 | |
| 10 | vivienda | Fije de | 1 | |
| 11 | Sistema del lazo | Fije de | 2 | |
| 12 | Pesaje del sistema | Fije de | 4 | |
| 13 | Sistema de manipulante | Fije de | 6 | |
| 14 | Bomba de vacío | a | 1 | |
| 15 | Lectura del código y sistema automáticos del pesaje | Fije de | 1 | |
| 16 | Sistema de control | Fije de | 1 | PLC de Omron |
| Observación: | ||||
3.4. Color del equipo: color: tarjeta del color: bermellón gsb05-1426-2001 (en vez de GSB g51001-94), 61 R02, pedir pintura del espejo, superficie lisa sin los puntos, hoyos no cóncavos y convexos.
4. Requisitos ambientales del sitio
4.1. Temperatura ambiente: será determinado por el ambiente de la fábrica del partido a;
4.2. Humedad relativa: el aire seco será proporcionado por el partido a;
fuente de alimentación 4,3: 380V trifásico, 50HZ, gama de fluctuación del voltaje: + 10%-10%;
4.4. Aire comprimido: después de ser secado, filtrado y estabilizado, la presión de aire del mercado es mayor que 5.0kg/cm2;
4.5. Fuente del vacío: vacío de la bomba o de la tubería de vacío, grado del vacío mayor que -98kpa;
4,6 el partido a se asegurará de que el aire en el sitio sea sin obstáculo;
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
