Equipo de producción técnico de la batería del acuerdo para la máquina del lacre del condensador

Equipo de producción técnico de la batería del acuerdo para la máquina del lacre del condensador

Un resumen,

La cáscara de aluminio cilíndrica con la célula eléctrica se sella uniformemente automáticamente y se realiza el proceso de la cintura de la correa. El equipo puede sellar el condensador, y la altura y la profundidad del lacre pueden ser fijadas.

Ii. requisitos del proceso de producción

1. Proceso del producto:

1.1. Capacidad: ≥40ppm

1.2. Requisitos del producto: no hay grieta o el rasguño en el sello, ningún pedazo de aluminio, y la forma de la boca es redonda, no hay rasguño o deformación del cuerpo de la cáscara, y el ángulo del lacre hace juego el ángulo de la cubierta superior.

1.3. No dañe el grupo y la cubierta del polo dentro de la cáscara, y no rompa el anillo de cierre.

1.4. Conveniente para el ganizational 8*25, ganizational 10*25, ganizational 10*40. El producto será controlado en 8±0.05m m en diámetro después de sellar.

1.5. La variación de la altura está en el rango de +/--0,1

1.6. Utilice la tabla rotatoria de la multi-estación para alimentar.

1.8. El número del pulso no se puede utilizar en todos los programas para mostrar la posición del motor servo, para convertir al milímetro, tal como la posición del motor de levantamiento, la posición del pre-sello, etc.

2. Tamaño del producto:

2.1. Tamaño y ángulo del sello de la cubierta superior:

2.2. Forma y tamaño de la parte inferior del producto:

2.2.1 alturas y tamaño del producto: ajuste la altura de la base para adaptarse a los cambios de la altura de diversos modelos

Iii. requisitos de equipo

3.1. La posición del lacre, el movimiento del lacre, la velocidad de alimentación y la posición de la alimentación pueden ser ajustados. Después de que la rotación conducida por el divisor de la leva se termine, el accesorio de alimentación es concéntrico con el sistema del lacre.

3.2. La herramienta del lacre se puede substituir simplemente, y puede ser utilizada para los productos de diversos tamaños cambiando los útiles

3.3. El PLC controla cada acción cíclica: objeto que afianza con abrazadera, lacre de la alimentación, vuelta, descarga.

3.4. El interfaz detallado de la operación es pantalla táctil

3.5. La caja de control separada para la parte eléctrica y separa la caja eléctrica de la parte neumática electromágnetica

3.6. La máquina entera se debe equipar de la cubierta de la prueba del polvo, que se diseña razonablemente para el mantenimiento y la reparación futuros

3.7. El interfaz de la operación se requiere para estar en chino

3.8. La caja eléctrica y la caja de control neumática deben ser bloqueadas

3.9. La máquina del lacre debe añadir un bafle en el cuchillo del lacre para evitar que el operador esté dañado

3,10 el mercado de la fuente de alimentación y fuente de aire del equipo serán situados en la esquina posterior correcta de la parte más inferior del equipo. La fuente de aire será equipada de una válvula de regulación de la presión y de un barómetro.

3.11. Color del dispositivo: el color principal del dispositivo es blanco del ordenador, y el número de placa del color es 3a530-5707; El color de la caja de control es azul y verde.

El número de placa del color es hp-3597

3.12. El indicador luminoso tricolor en la esquina superior izquierda del dispositivo puede mostrar la situación del dispositivo

3.13. Requisitos de configuración de equipo: la pantalla táctil del equipo será marca del tongtai del kunlun, y el PLC será marca de mitsubishi o de panasonic. Componentes neumáticos usando SMC

3,14 al afianzar el producto con abrazadera, el accesorio de alimentación debe evitar que el producto gire durante el lacre.

Iv. introducción de la organización

mecanismo de 4,1 marcos: 40X40 ajustan la soldadura que forma, pintura superficial de la hornada, color de acuerdo con requisitos de cliente, el substrato usando la galjanoplastia de cromo de la placa de acero. El marco debe ser fuerte, especialmente las piezas subrayadas (tales como el sistema fijo del lacre y la chapa del columna de ayuda y fonda del motor, levantando el mecanismo, el etc.). Los recintos se construyen fuertemente.

sistema de aislamiento 4,2: el molde del lacre adopta el acero de tungsteno importado de Taiwán, con la superficie lisa y la vida de servicio larga.

sistema de alzamiento 4,3: el mecanismo conduce el mecanismo de alzamiento a la subida para sellar.

4.4. Sistema de la rotación: el motor conduce la placa giratoria para girar, y la estación se cambia con velocidad ajustable.

sistema de alimentación 4,5: la plataforma que alimenta, el condensador se puede colocar manualmente en la plataforma para la alimentación separada.

4.6. Sistema de control: sistema de control del PLC de mitsubishi, operación de la pantalla táctil.

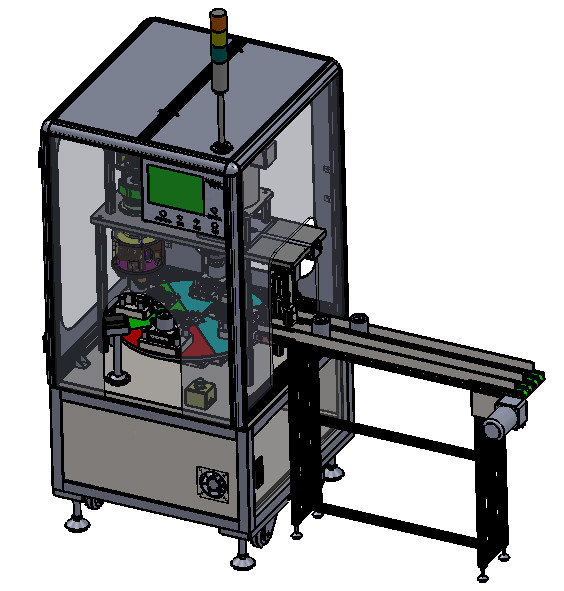

4.7. Estructura de la máquina:

4.9. Lista de piezas estándar:

Condiciones de trabajo del equipo

5.1. Fuente de alimentación: 220V monofásico, gama de fluctuación del voltaje: el ±10%

5.2. Temperatura ambiente: 10-35℃

5.3. El sitio libera de gases corrosivos y explosivos y de líquidos

5.4. Fuente de aire: la presión del aire comprimido es mayor que 0.6mpa

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
