1,1: introducción a las funciones y a los principios del dispositivo

Este dispositivo integra la función del rodaje de películas y la función de enrrollamiento de la célula de batería de litio. Para probar los electrodos positivos y negativos de la batería, el oído del electrodo será cortado en el proceso de producción (la longitud del oído del electrodo se puede ajustar). El soldador ultrasónico soldará con autógena el oído del electrodo y atará la cinta protectora. Después de la realización del proceso de producción, el equipo enrollará automáticamente el pedazo de polo y el diafragma, pega el pegamento de la parada. Después de enrollar y de formar, la célula es transmitida por el mecanismo de la transferencia. El proceso de la transferencia contiene el agujero caliente, detección del cortocircuito, rechaza productos defectuosos y otros mecanismos para evitar que los productos defectuosos fluyan en el proceso siguiente.

1,3: parámetros técnicos del equipo

especificación material cargada 1.3.1:

especificación del punto de la soldadura ultrasónica 1.3.2

1) marca y cantidad de soldador ultrasónico

Electrodo positivo: 1 soldadora estupenda de la ciencia popular

Electrodo negativo: 2 soldadoras estupendas de la ciencia popular

2) requisitos del punto de la soldadura

Tira del polo positivo 3mm×25m m; El polo negativo es 3mm×4m m, y la longitud total de los cuatro puntos es 25m m.

3) vida de servicio de la cabeza soldadora

≥ positivo de la cabeza soldadora del electrodo 700.000 veces; ≥ negativo de la cabeza soldadora del electrodo 120.000 veces (solo lado);

4) número de oídos polares

Un polo positivo, dos polos negativos;

proceso 1.3.3 del pegamento protector para el remiendo del polo

1) un grupo de pares del polo positivo;

2) los dos grupos de polo negativo se pueden pegar juntos para no alcanzar ningún pegamento en el exterior del oído externo del polo, es decir, sólo tres pedazos de pegamento pueden ser pegados.

tamaño de 1.3.4 agujas

Diámetro de la aguja: 3.5m m; Conveniente para la bobina de 18650 células.

1.3.5 requisitos de la exactitud del producto

1) la desviación entre la longitud y la exactitud de la posición de los oídos positivos y negativos del polo de la soldadura es ≤±0.5mm;

2) la desviación de la exactitud de la posición de la cinta protectora es ≤±0.5mm;

3) desviación de la precisión de la alineación de la bobina (excepto el error causado por la precisión material)

Placa positiva/negativa: ≤±0.3mm

Película negativa/diafragma: ≤±0.3mm

4) desviación en la dirección de la longitud de polos positivos y negativos

5) rebabas longitudinales del esquileo del polo: ≤10um

6) área eficaz de la soldadura positiva y negativa (grueso 0.1m m del oído del electrodo): el ≥70%

7) rebabas polares del esquileo del oído: ≤15um

8) el error de longitud del esquileo de la hoja del polo (correspondiente a la exactitud de la capa): ≤±0.5mm

9) vida del cortador del oído del polo: 1 millón de veces

10) vida del cortador de la rebanada del polo: 300.000 veces

11) vida del cortador del diafragma: 2 millones de veces

12) tarifa caliente del paso del agujero: 99,8%

13) tarifa de la medida de la salida del cortocircuito: 99,8%

tamaño total 1.3.6 del equipo: longitud de la altura de 5000 mm× de la anchura 1950 del mm× de 2200 milímetros (excepto exceso de la longitud de la parte de descarga).

1.3.7 pesos netos de equipo: 6000KG.

poder de 1.3.8 fuentes: CA 220V± el 10% 50Hz.

poder 1.3.9: poder total: 15KW.

fuente de presión de aire de 1.3.10 fuentes: presión de aire 0.5mpa (5kg/c㎡); Flujo requerido de aire: 600NL/min (litro estándar).

1.3.11 temperaturas y requisitos ambientales:

Utilice el ambiente (según JISB3502)

(1) temperatura ambiente: 0 ~ 55℃;

(2) allí no debe ser el ningún gas corrosivo o ambiente combustible, el ningún polvo y el otro ambiente duro.

color del dispositivo de 3.3.3.12: beige muy brillante

ruido del equipo de 3.3.3.13: ≤75db.

capacidad 1.3.4 del equipo

1. Capacidad de producción

Polo largo del PPM 700m m del ≥ 27 de la velocidad de la producción (externalización del diafragma, oído del polo positivo 1; Uno o dos polos negativos

Mismo oído)

Polo largo del PPM 900m m del ≥ 20 de la velocidad de la producción (externalización del diafragma, oído del polo positivo 1; Uno o dos polos negativos

Mismo oído)

Nota: a excepción de defectos materiales, ambas condiciones deben ser satisfechas.

2. ≥ de Grano-mudanza el 95% de la tarifa

Producción = cantidad de la producción real (velocidad de la producción de equipo * tiempo en marcha real).

3. ≥ el 98% de la producción

Producción = cantidad de producción buena/real (excepto defectos materiales).

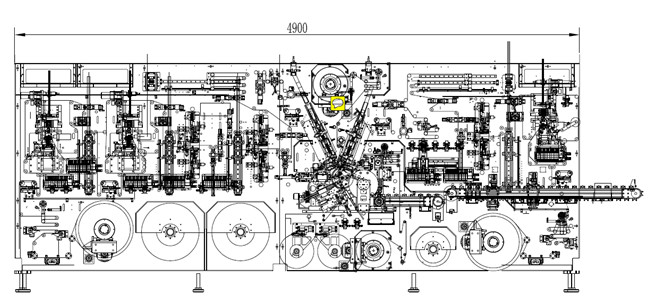

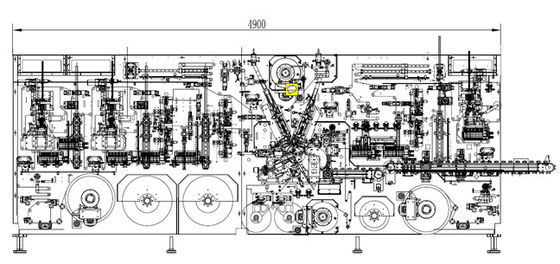

3.3.5: descripción detallada de la estructura del equipo

1. Pedazo de poste que transporta (los pedazos positivos y negativos son lo mismo): se compone de bastidor el desenrollar, de control de tensión, del dispositivo del retiro de polvo, del dispositivo de rectificación de la desviación, del dispositivo de guía, del etc.

1) marco el desenrollar: el marco el desenrollar es una sola estructura voladiza y doble de la ayuda, que es conducida por el motor servo de la CA en el centro, con desenrollar activo, y equipada del mecanismo automático de la corrección de la desviación, y una bobina de ajuste automática neumática con la válvula de control de aire;

2) regulador de la tensión: a través del potenciómetro conectado con el brazo oscilante con la desviación de la posición del control, la tensión puede ser ajustada;

3) dispositivo del retiro de polvo: el dispositivo adopta la succión del cepillo impulsado por motor y de la presión negativa para quitar el polvo a ambos lados del polo, con alta eficacia del retiro de polvo;

4) dispositivo de rectificación de proceso de la desviación: el dispositivo se compone de dos mecanismos: detección y ejecución. El borde de referencia del pedazo de polo es detectado por el sensor de fibra óptica para determinar si el pedazo de polo está compensado. Entonces controle el oscilador para rectificar la desviación;

5) dispositivo de alimentación del polo: el dispositivo es conducido por un motor servo, que introduce exactamente el polo en la parte de enrrollamiento para asegurar la distribución y la colocación del polo y compensa automáticamente;

6) diafragma que transporta: se compone de bastidor el desenrollar, de control de tensión y de otros dispositivos. El marco el desenrollar, control de tensión es lo mismo que la estación el desenrollar de la hoja del polo.

2. Mecanismo de la soldadura del oído de poste

Dos sistemas de oídos de alimentación del electrodo negativo, de mecanismo de soldadura, del dispositivo de alimentación del corte del electrodo de la longitud determinada negativa del oído, de la descarga positiva del oído del electrodo y tienen un mecanismo de grabación en relieve del oído polar. El polo positivo un sistema del oído de alimentación del polo, del mecanismo de soldadura, y contiene un mecanismo de la capa.

3. Mecanismo de la cinta protectora del oído de poste

El sistema de goma polar del oído, sistema del positivo 1 de la negativa 2 de la goma polar del oído, la goma polar del oído se utiliza principalmente en la goma polar del oído.

4. Pieza de la bobina: esta parte adopta el modo de la bobina de la tres-estación del tres-perno, dibujo neumático unidireccional de la aguja, bobina de la aguja y la cabeza rotatoria es conducida por el motor servo de la CA, posición del ángulo y la velocidad linear puede ser control automático del lazo cerrado, polo positivo primero adentro, polo negativo primero de dos maneras se puede fijar libremente.

1) polo positivo y negativo que corta: adopte scissor el corte, aquí se equipa del dispositivo del retiro de polvo del polo;

2) corte del diafragma: corte neumático con el cuchillo de la montaña;

3) cortar la cinta: corte neumático con el cuchillo de la montaña;

4) el esconder: usando socavar mecánico. En curso de alimentación, la abrazadera neumática se utiliza para afianzar la célula con abrazadera eléctrica y entonces la aguja que arrolla se gira para realizar el agujero directo, y tiene la función del agujero caliente. Cuando el equipo UTILIZA la función del agujero directo y del agujero caliente, el diafragma mojado es necesario. Si el proceso del cliente requiere el uso del diafragma seco, después la aguja se debe rociar regularmente con un agente del fusor de la película. Detección del cortocircuito durante esconder. Detector del cortocircuito: C.C. 100v-500v ajustable; Corriente, microamperios 1 microampere-9.

5. Pare el dispositivo de alimentación de la cinta: el método pasivo el desenrollar, el desenrollar completo, cabeza de la prensa, corte por el cilindro, longitud del cuchillo de la montaña de la bobina de la cinta se puede fijar como sea necesario.

6. La transportación parte en pedazos: se adopta, que coincide con el golpe de la máquina entera, y se arregla la banda transportadora intermitente horizontalmente. Los materiales se descargan a la derecha del equipo, se examinan los productos calificados y los productos defectuosos, los productos calificados se entregan a la estación de la colección, y los productos defectuosos caen en la caja de la recogida de residuos.

7. Descripción de la estructura de la máquina

1) el marco se hace de perfiles de acero soldados con autógena y es procesado envejeciendo. El tablero de la pared se hace de las placas de acero de alta calidad y los dos lados se muelen con alto planeness y buena rigidez estructural para asegurar la exactitud de la operación.

2) rodillo de guía: la superficie de la aleación de aluminio es tratada por la oxidación superhard, con alta dureza superficial y no fácil llevar;

3) la caja de control eléctrica está situada dentro de la máquina, el hardware y el cableado se divide en los bloques funcionales, la corriente fuerte y se separa la corriente débil, él tiene las funciones de la protección de la sobrecarga del cortocircuito, de la salida del poder y de la pérdida igual;

4) el diseño de interfaz persona-máquina es humanizado y científico, y la ubicación de falta puede ser exhibida;

5) se equipa de la función de la alarma de romper la cinta y de usarla encima del material, y la máquina parará automáticamente para asegurar el balanceo continuo del material;

6) se equipa de funciones de detección sanas y fotoeléctricas de las funciones de la alarma (cortocircuito, poco oído del polo, conexión de la correa, etc.); Función del rechazo; Con el diafragma, la placa positiva y negativa puede tener una sola función del rollo;

7) tiene la función de contar productos finales y de medir la longitud de los pedazos de polo;

8) el equipo tiene instalaciones eficaces de la protección de la seguridad.

Iii. condiciones del equipo

1. Peso del equipo: 500-1500kg por unidad;

2. Temperatura ambiente: determinado por el ambiente de la fábrica del partido a;

3. Controle la fuente de alimentación: 380V trifásico, 50HZ, gama de fluctuación del voltaje 5KVA: + 10%-10%;

4. Aire comprimido: después de secar, estabilización de la filtración y de la presión: la presión del mercado es mayor que 6.0kg/cm2;

5. Vacío: la fuente del vacío será proporcionada por el partido a, ≦ -80kpa;

6. Vaya de fiesta a se asegurará de que el aire en el sitio es sin obstáculo;

Iv. instalación, depuración y entrenamiento

1. A menos que esté requerido de otra manera en la escritura, vaya de fiesta a sea responsable de recibir, de desempaquetar y de transportar las máquinas al sitio de la instalación.

2. El partido b será responsable de la integración de la instalación, del depuración y de sistema del equipo.

3. Después de que se termine la instalación, ambas partes conducirán la producción de ensayo del equipo en pequeños lotes. Solamente después que se califica el equipo y aprobado cerca vaya de fiesta a, puede el equipo ser producido en masa oficialmente.

4. El partido b proporcionará el entrenamiento para los personales del partido a gratuitamente. El contenido incluye el uso, el mantenimiento, el análisis de falta y la localización de averías normales, operación del equipo

Procedimientos de la seguridad y de emergencia.

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
