Máquina de capa completamente automática del equipo de producción de la batería de la alta exactitud
1,3 módulos y funciones principales:
Requisitos técnicos funcionales
Cargando y descargando 1 material mecánico de la mano para prevenir la batería del rasguño, diseño flexible, necesidad de tener un mecanismo fijo de la tapa
Equipado de la válvula electromagnética presión-que se sostiene para asegurarse de que la batería no caerá bajo condiciones de emergencia tales como apagón de la caída de presión y
3. Asga los materiales entrantes después de que existan evitar la colisión
Base el soporte 1 que alimenta para prevenir el riesgo de más de una succión o no en el soporte inferior, cuando el soporte inferior, el mecanismo medio aumentado, hace el soporte inferior la deformación micro, y entonces por los dos lados del mecanismo empujado en la separación.
2. El tenedor inferior será deformado levemente, el equipo puede ser compatible con la deformación y evitar con eficacia el caer
Material de alimentación 1 de Mylar que alimenta para prevenir el riesgo de succión múltiple o de succión, usando la película que divide el tornillo para aumentar la resistencia de la película que divide, usando alarma del metro del vacío para prevenir la absorción de la película.
2. Después del montaje de Mylar, la desviación de la dirección de la longitud y de la anchura al medio es ≤0.5mm.
3 con el dispositivo material de la anti-retención del lanzamiento de Mylar, evitan que los materiales sean puestos al revés.
La cantidad de alimentación al mismo tiempo es ≥300EA, y el ciclo de alimentación es ≥60min
Mylyn y derretimiento caliente del substrato 1 área de soldadura eficaz el ≥50%.
2. Colocación de exactitud después de blanquear caliente de Mylar y del substrato: ±0.5mm.
3. Método de la soldadura del pulso, ningún trefilado, soldadura virtual; Tensión >10N de la impresión de la soldadura.
4. La altura que resalta del área de soldadura ≤0.3mm; La gama del control de la temperatura es ajustable de 130-300℃. La diferencia entre la temperatura caliente del derretimiento y el valor de ajuste real de temperatura es ≤±3℃. El valor de ajuste es ±1℃.
El área de soldadura eficaz de Mylar cubrió la célula y el derretimiento caliente con la cubierta plástica 1 es el ≥50%
método de la soldadura de 2 pulsos, ningún trefilado, ninguna soldadura virtual.
3. La altura que resalta del área de soldadura es ≤0.3mm.
4. La distancia entre el borde superior de Mylar y la superficie externa de la tapa superior es determinada por el dibujo final. El equipo puede alcanzar la altura del empaquetado de las piezas ≥4.5mm del plástico de la cubierta superior (conforme al dibujo final), soldando con autógena anchura conforme al dibujo final
Colocación de la exactitud de la zona de soldadura: ±0.2mm.
6. La exactitud del tamaño de la impresión de la soldadura: ±0.2mm.
Mylar no rasguña, no dobla, la célula no rasguña, no descarbura.
8. Las marcas de la soldadura no serán soldadas con autógena al diafragma de la célula; La diferencia entre la temperatura caliente del derretimiento y el valor de ajuste real de temperatura es ≤±3℃.
Además de la razón de materiales entrantes, la tirantez del empaquetado de Mylar no puede afectar a la cáscara.
tiempo caliente ≤3s (asegurar el efecto caliente del derretimiento), exactitud ±0.1s, 0~10s ajustable (necesidad de hacer el registro de tiempo caliente del derretimiento), precisión del derretimiento 10 de control caliente del tiempo del derretimiento: fije el valor ±0.1s, más allá de la alarma, expediente del tiempo real de los datos, detectable.
11 temperaturas calientes 130~300℃ ajustables, precisión del derretimiento del control de la temperatura: fije el valor ±1℃, más allá de la alarma, expediente del tiempo real de los datos, detectable.
Pegamento del pegamento 1 (excepto problemas materiales entrantes) para asegurar continuidad, ninguna cinta quebrada, la viscosa, el etc
Puede ser compatible con las cintas con la anchura de 15mm~70m m; (la especificación de la cinta está conforme al dibujo de estudio final)
El ningún frilling, célula que lamina, un lado de “L” pegamento con la longitud de 5~50m m puede ser ajustado
4 tiempo cambiante de goma ≤2min
La prueba adhesiva si la cinta existe, la célula unglued será descargada
Batería que esconde 1 compresión confiable, ninguna caída o los materiales encerrados, la precisión repetida del material de la operación ≤±0.05mm del mecanismo
2. El diseño flexible del manipulante, las partes tales como el manipulante en contacto con el producto no se puede hacer del metal
alimentación de la película 1.3.1Mylar y del substrato
1,1 funciones e introducción del dispositivo

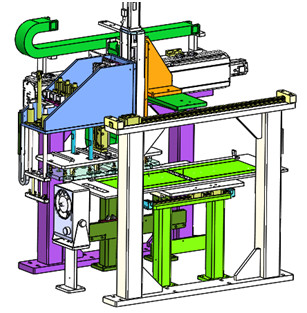

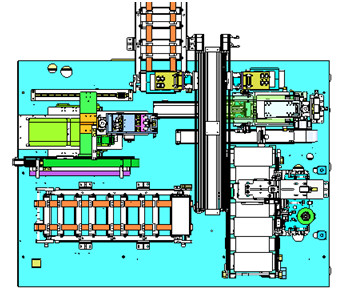

Este dispositivo se utiliza principalmente para realizar el montaje (fusión caliente) de la hoja del tenedor de la parte inferior de la batería y la película de Mylar, el sobre de la célula (fusión caliente), el pegamento y otras funciones (la figura siguiente es un diagrama esquemático, sujeto al diseño real), el proceso específico se muestra en la figura abajo (para la referencia solamente).

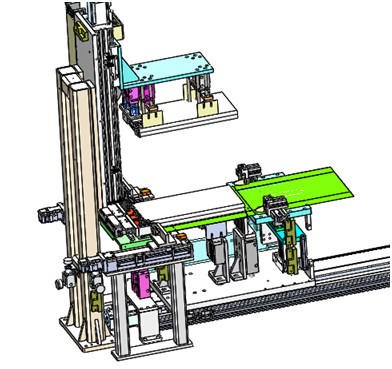

La alimentación de la película de Mylar y de la chapa fonda se compone principalmente de la película de Mylar y la plataforma de alimentación de la chapa fonda, la fan del ion, la chapa fonda y la mano del mylyn, el módulo de la traducción, el etc. de alimentación debido a la fricción entre la película de Mylar y la película y entre el substrato y la electricidad estática del substrato llevarán para filmar y absorción de la película, a través del viento del ion que sopla para quitar la electricidad estática entre ellos, al tomar los materiales a través del centro y en ambos finales de la fricción la película será separada, para prevenir una época de tomar más de una, de múltiples capas.
ubicación caliente del derretimiento de 1.3.2 sobres
El mecanismo adhesivo del ① se compone principalmente de mecanismo de la colocación de la película, de mecanismo de tracción adhesivo, de mecanismo adhesivo del corte y de mecanismo de alimentación adhesivo. La realización principal del pegamento envuelto de la cola de la batería, en el pegamento antes de que la batería sea fija, el mecanismo de alimentación adhesivo grabará a la cola de la batería; El mecanismo de alimentación de goma tiene un dispositivo de alarma del vacío, que dará una alarma cuando el caucho falta o la correa de goma no se chupa para arriba, y recordar al personal substituir la correa de goma o cortar el caucho otra vez a tiempo.
parámetros del equipo de base del ③ 1,4
capacidad real del ⑤ (1): ≥6PPM;
producción del equipo del ⑦ (2): 99,5% (excepto los malos materiales entrantes)
poder del equipo del ⑨ (3): el ≥98%
Hora de la comida de la película y del substrato de 11 Mylar ≥60min;
(5) poder total 13: ≤20KW.
15 fuente de alimentación de 6 configuraciones: AC380 el V±10% 50HZ, el 25A±10%
16
17 . Aire comprimido: presión ≥0.5~ 0.65mpa, flujo ≥200L/min, tarifa de utilización el 50% (el diámetro externo de la entrada del tubo de vacío del equipo de aire comprimido proporcionado por el cliente es 16 milímetros);
19 requisitos de la carga de piso: ≥750kg/㎡;
20. Color del aspecto: hecho según los requisitos del tablero del color del partido a;
Fuente de 21 vacíos: -90kpa (el diámetro externo de la entrada del tubo de vacío del equipo de la fuente del vacío proporcionado por el cliente es 12m m);
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
