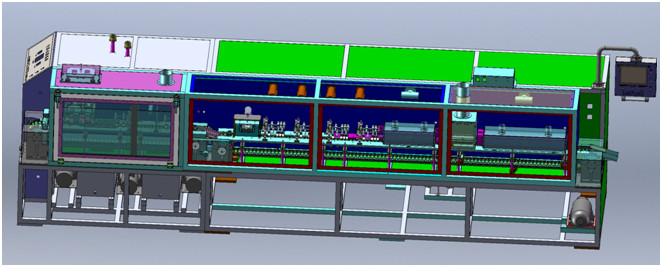

la fabricación de la batería de 380V 50HZ trabaja a máquina al engrasador cilíndrico de la limpieza de la batería
I. parámetros del equipo
1. Introducción de función y de principio del equipo
Utilizado para limpiar la suciedad tal como pedazo del hierro, la suciedad, el electrólito y la otra suciedad en la superficie de la batería cilíndrica 18650 después del aislamiento, de la limpieza gotitas de agua de sequía dos veces, rociando el aceite y la sequedad antioxidantes.
2. Flujo de acción del equipo
Conecte el sello en el agua cortada cortada del → dos de alta presión de la aclaración del → dos del agua del → uno del cepillo del → uno de la batería (el agua caliente puede añadir el agente de limpieza) (sin el agente de limpieza)
descarga antioxidante del → de la hornada del → del aceite del → del aire del → de la transición del → de la hornada del → de la transición del → de la cáscara de la superficie del espray del código del → de la transición del espray de sequía del →.
3: parámetros técnicos del equipo
| Los parámetros básicos | |
| Sola eficacia de la máquina | ≥100PPM |
|
29/5000 Sola eficacia de la máquina
Velocidad linear de cadena |
Frecuencia variable 0-3m/Min ajustable |
| Tarifa del paso del producto | 99,5% |
| Tarifa de la rotación del dispositivo | el 98% |
| Consumo de agua estándar | Recicle 10L del agua en una hora para 1000 baterías |
| El ruido | DB 80 o menos |
| Configuración de la planta | |
| El aire comprimido | Acuidad 0,6 MPa |
| El voltaje de entrada | 380V/50HZ, 25KW |
| Agua del grifo | Proporcione el interfaz del tubo de agua de 1 pulgada al pedazo de la instalación de equipo |
| Descarga de las aguas residuales | Proporcione el interfaz del tubo de descarga de las aguas residuales de 1 pulgada al pedazo de la instalación de equipo |
| emisiones | 2 tubos de escape con el diámetro de 4 pulgadas se proporcionan a la instalación del equipo |
| NO. | El nombre del | Se introduce el contenido |
| 1 | Mecanismo de la alimentación y de muelle | 1 sistema, conecta con la máquina del lacre para sacar el material. |
| 2 | Cinta transportadora | 2 sistemas, la cadena del acero inoxidable, la ayuda de la batería en el rodillo del hierro, el rodillo del hierro y la escalera mecanografían la fricción de goma, conducen la rotación de la batería, aseguran la consistencia uniforme de la limpieza y del aceite; La cinta transportadora es conducida por el motor de regulación de la velocidad variable de la frecuencia |
| 3 | Friegue a las instituciones | 1 determinado, continuamente de la bomba agua de alta presión hacia fuera al cepillar, mecanismo del cepillo plano, dividido en cuerpo principal del cepillo, cepillo ambos extremos. batería del espray de la agua caliente del tanque 1# al fregar. |
| 4 | Corte las agencias del agua | 2 sistemas, 1 sistema después de lavarse y 1 sistema después de lavarse. Adopte 1 fan del vórtice. |
| 5 | Instituciones de la hornada | Dos sistemas, el uso de la fan del torbellino con el tubo de calor, la batería antes y después de la hornada del aceite, la temperatura superficial ≤60℃ de la batería |
| 6 | Mecanismo de impresión | 1 sistema. Después de limpiar y de secar, la superficie de la cáscara se rocía con el imaz 9030 |
| 7 | Instituciones del aceite | 1 sistema, usando un arma de espray para rociar el aceite, agente del moho debe utilizar el agente soluble en agua del moho. El arma de espray es hecho de la niebla del aceite por la válvula de regulación exacta de la presión. |
| 8 | Cuerpo del tanque |
Dos sistemas, el tanque de agua del acero inoxidable dos totalmente independiente, con dos bombas de agua del acero inoxidable, abastecimiento de agua automático, drenaje automático. Indicador llano del flotador del acero inoxidable, detección automática de nivel del agua; Cuando el limpiar con un chorro de agua de alta presión, el agua de la bomba de la bomba por la boca para limpiar el casquillo de la batería y el surco con un chorro de agua rodante.
|
| 9 | estante | Ha dividido en dos secciones. La primera sección está para fregar, aclarar y cortar el agua. La segunda parte es sequedad del aceite. La pieza de la cadena del lacre se hace del acero inoxidable 304#, los otros es pintura cuadrada de la hornada. |
| 10 | El interfaz antropomecánico | 1 sistema, gira el interfaz antropomecánico. |
5. Lista de entrega al azar del equipo
| NO. | El nombre del | Se introduce el contenido |
| 1 | Rollo del dragón del hierro | Cada sistema de 10 sistemas (rodillo de limpieza, rodillo de engrase). |
| 2 | Eje inoxidable del rollo de acero | Diez de cada longitud. |
| 3 | El juego de herramientas | Contiene un sistema de herramientas de depuración de la máquina de la limpieza. |
Ii. configuración y estándares de equipo general:
1. Color del aspecto del equipo: vaya de fiesta a proporcionará el tablero del color o el 1C del color estándar.
2. El equipo cumple con los estándares de seguridad nacionales para el equipo mecánico y eléctrico, y hay peligro de seguridad no obvio o potencial del diseño.
3. El manual de la operación y el manual del mantenimiento de equipo de la máquina se atan
Iii. condiciones del equipo
1. Peso del equipo: 500-1500kg por unidad;
2. Temperatura ambiente: determinado por el ambiente de la fábrica del partido a;
3. Controle la fuente de alimentación: 380V trifásico, 50HZ, gama de fluctuación del voltaje 5KVA: + 10%-10%;
4. Aire comprimido: después de secar, estabilización de la filtración y de la presión: la presión del mercado es mayor que 6.0kg/cm2;
5. Vacío: la fuente del vacío será proporcionada por el partido a, ≦ -80kpa;
6. Vaya de fiesta a se asegurará de que el aire en el sitio es sin obstáculo;
Iv. instalación, depuración y entrenamiento
1. A menos que esté requerido de otra manera en la escritura, vaya de fiesta a sea responsable de recibir, de desempaquetar y de transportar las máquinas al sitio de la instalación.
2. El partido b será responsable de la integración de la instalación, del depuración y de sistema del equipo.
3. Después de que se termine la instalación, ambas partes conducirán la producción de ensayo del equipo en pequeños lotes. Solamente después que se califica el equipo y aprobado cerca vaya de fiesta a, puede el equipo ser producido en masa oficialmente.
4. El partido b proporcionará el entrenamiento para los personales del partido a gratuitamente. El contenido incluye el uso, el mantenimiento, el análisis de falta y la localización de averías normales, operación del equipo
Procedimientos de la seguridad y de emergencia.
V. aceptación del equipo
1. Uno mismo-pre-aceptación por el partido b: el equipo será uno mismo-pre-aceptación al lado del partido b y un informe de la uno mismo-pre-aceptación será proporcionado para ir de fiesta el A.
2. Pre-aceptación de mercancías: vaya de fiesta a enviará un representante al sitio del partido b para la pre-aceptación de mercancías y del equipo tras el recibo del informe de la pre-aceptación del partido b
Las mercancías pueden ser entregadas solamente después de pasar la pre-aceptación del partido A.
3. Aceptación final: el equipo será actuado continuamente en la producción en masa para una aceptación final de la semana o del comienzo después de 10W de la producción, y la condición de la operación de 1 hora será seleccionada para la aceptación formal.
Si el partido a no tiene ningún plan de la producción, será juzgado para haber pasado la aceptación formal después de más de un mes, y el equipo será requerido por los procedimientos de la garantía.
4. Condiciones de la aceptación: no hay rasguño, contusión o rasguño en la superficie de la batería, la máquina está en buenas condiciones, no hay moho y ningún peligro de seguridad, y se ajusta al acuerdo
Requisitos.
Vi. garantía y servicio post-venta de calidad
1. El período de garantía del equipo estará a 12 meses a partir de la fecha de la aceptación del equipo, durante el cual el partido b será gratis mantenimiento responsable del equipo (a excepción de piezas que llevan). Por ejemplo
Si la calidad es anormal, los personales de servicio post-venta del partido b llegarán el sitio del partido a en el plazo de 72 horas después de recibir la información.
2. Después de la expiración del período de garantía, el partido b cargará solamente horas y las tarifas de transporte de trabajo para el mantenimiento del equipo, y el partido b cargará solamente los costes para el reemplazo y la compra de accesorios se relaciona
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
