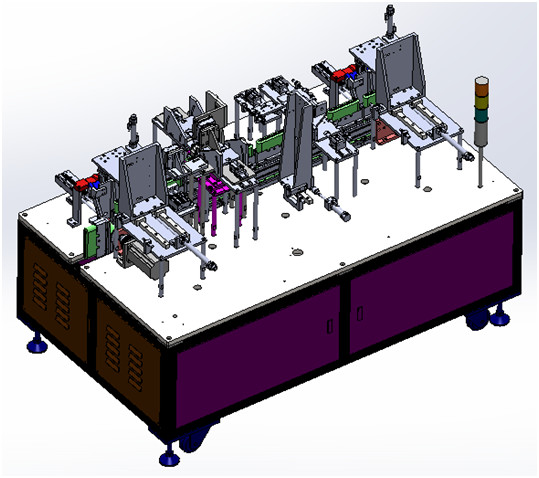

Máquina de doblez y de aislamiento del equipo de producción de la batería de la eficacia alta

Máquina de doblez y de aislamiento del equipo de producción de la batería de la eficacia alta

1.1.1. Requisitos de diseño

1.1.1.1. Esta máquina es conveniente para la célula eléctrica de la tapadera doblar el estirón del polo en forma de S, sella la cubierta, y después realiza la detección de la altura.

1.1.1.2. Flujo de proceso: el → cargado del tirón que afianza con abrazadera colocando el → de doblez del lacre de la cubierta de la cubierta del → del → de la cubierta del → del estirón plano del polo cortocircuita esconder del → de la soldadura por puntos de laser del → de la detección.

1.1.1.3. Características: la curva del estirón del polo s-se forma. Después de que selle la cubierta, la soldadura por puntos de laser se realice en cuatro puntos para evitar que la cubierta despida apagado. Hay también detección de la altura y del cortocircuito antes de esconder.

1.1.1.4. ≥ calificado 99,8% de la tasa de producción

1.1.1.5. ≥ el 95% de la producción de la producción

2.1.2. Componentes principales del equipo

2.1.3. Parámetros técnicos principales del equipo

objetos adaptantes de 2.1.3.1

Longitud de la batería: 36 ~ 100m m, anchura de la batería: 30-148m m, grueso de la batería: 3,0 ~ 10m m. El molde de la batería será substituido por consiguiente. La colocación de cada estación será ajustada según el grueso de la batería, y la altura de funcionamiento será ajustada según la altura de la batería.

parámetros técnicos del equipo de 2.1.3.2

2.1.5. Descripción de las piezas principales del equipo

2.1.5.1. Sistema del estante:

Adopte la estructura cuadrada de la soldadura 4040, pintura superficial de la hornada, el aspecto del color principal según necesidades del cliente. El substrato se electrochapa en la superficie de la placa de acero.

2.1.5.2. Sistema de la alineación:

Fije la batería en la posición correcta, utilice la placa fina contra el oído del polo, ruede la cubierta completamente.

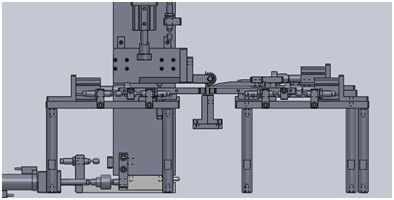

2.1.5.3. Componentes de doblez:

Fije la posición primero, adelante y al revés por dos hojas finas, una para arriba y una abajo para doblar el oído en una forma de S.

2.1.5.4. Sistema del lacre:

El primer material del manipulante a una plataforma, y entonces al sello, superficie del sello debe ser paralelo a la plataforma.

2.1.5.4. Sistema de prueba:

La detección automática del cortocircuito de baterías, los productos defectuosos no se suelda con autógena cuando la soldadura de laser, eliminación automática del material.

sistema de la soldadura por puntos de laser de 2.1.5.5

El bloque acuciante condensa la tapadera de batería, y la soldadura de punto de la máquina del laser 4 señala automáticamente a la batería para evitar que la tapadera de batería se deforme.

2.1.5.6. Sistema de transmisión:

El sistema de transmisión es conectado por una rueda síncrona y una correa síncrona, y una pletina equidistante está instalada en la correa, y un molde de la batería está instalado en la placa.

2.1.5.7. Sistema operativo

Operación de la pantalla táctil. Hay poder prendido, parada de emergencia, manual, botón automático.

2.1.5.8. Panel de control

La máquina se equipa del tablero eléctrico independiente, el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y los otros componentes de circuito de poder, PLC del control, retransmisión, dispositivo de control de motor, etc. Y conexión externa, usando los conectores y la tabla terminal. El PLC adopta el omron. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos abajo.

2.1.6. Medio de la energía

poder de 2.1.6.1

1) cambio instantáneo de la fase del voltaje AC230V± el 10% countervally

2) frecuencia: 50Hz±1Hz

aire de 2.1.6.2

1) presión 0.5mpa 5kgf/cm2

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
