Batería del níquel del cadmio, cadena de producción automática completa del embrión de la placa de la batería del níquel del hierro

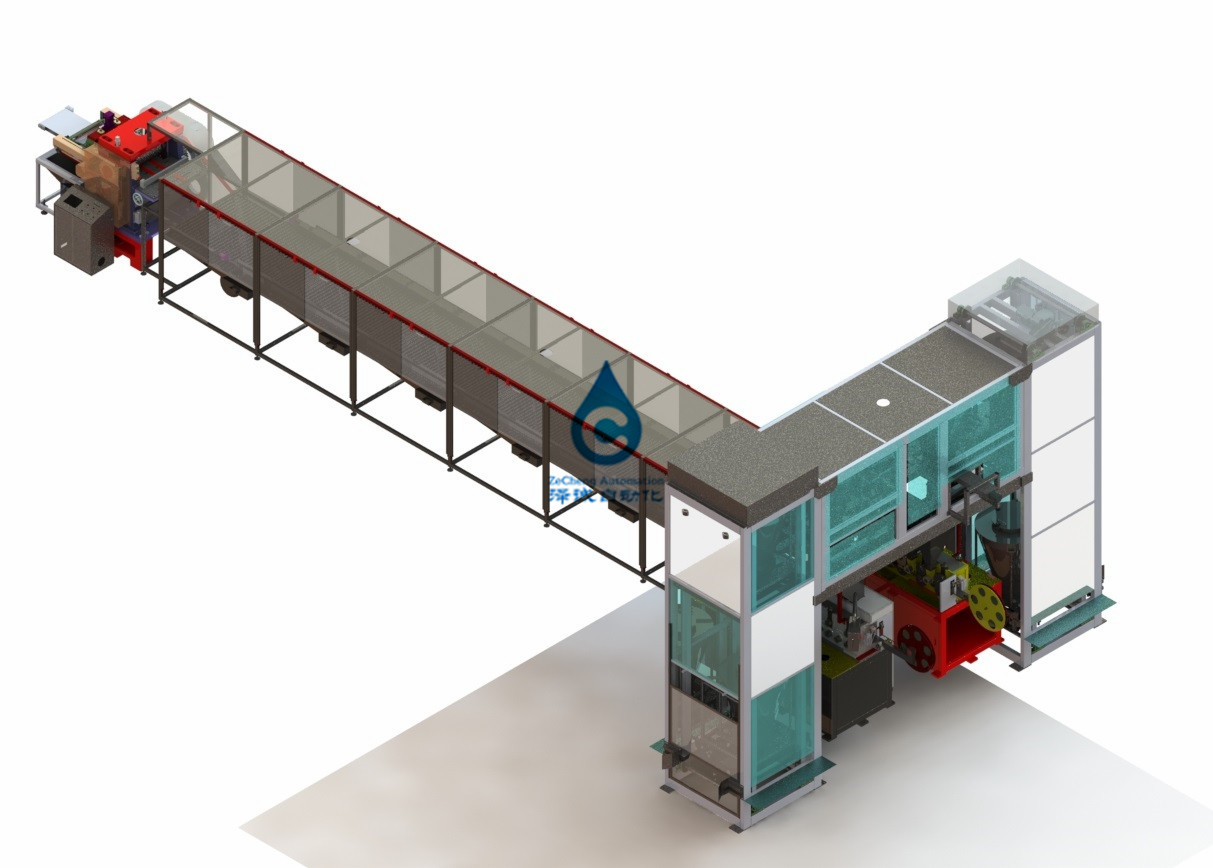

1,7. Dibujo de montaje del equipo

equipo 2.The e instalaciones principales de la cadena de producción para el espacio en blanco del cojín de la batería del bolso

2.1.Auto-feeder

requisitos 2.1.1.Design

2.1.1.1. Llenarán a los empleados del material de sellar el coche (una carga del peso material cerca de 250 kilogramos) a la plataforma y a la cerradura automáticas de la elevación del alimentador, encienden la máquina de alimentación automática, sellando el coche hasta alto, las impulsiones del motor el coche para mover el mercado horizontalmente fijado de la tolva, interfaz fijo de la tolva suben automáticamente y coche que descarga el muelle de la boca, lacre que la válvula de mercado del coche se abre automáticamente, material automático en el fijo dentro de la tolva, el proceso entero del sello, ninguna salida material.

2.1.1.2. Características: la alimentación automática, entrega automática, reduce la operación manual, procesa el lacre, reduce la contaminación del polvo.

piezas 2.1.2.Main de equipo

2.1.3. Parámetro técnico

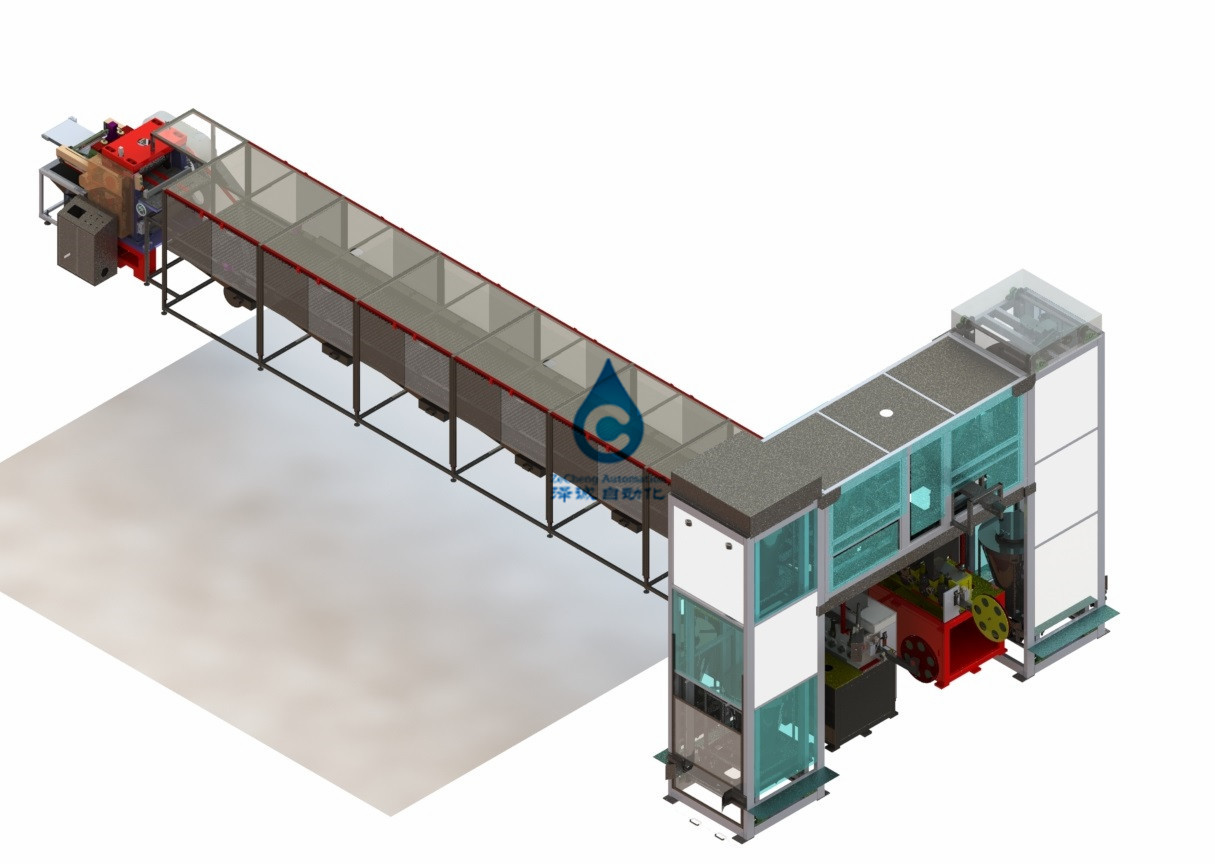

diagrama 2.1.4.Equipment

piezas del equipo 2.1.5.Main

2.1.5.1. Sistema del capítulo: canalice el acero, estructura soldada con autógena yo-acero, estable y confiable; El motor de elevación de la alimentación adopta el motor variable de la frecuencia, la velocidad es ajustable, y el carril de guía en ambos lados adopta la estructura del yo-acero, que es estable y confiable en el proceso de elevación. El marco entero se sella con la placa transparente del PE, con la puerta sellada en ambos lados, que es conveniente para el mantenimiento.

2.1.5.2. Carro del lacre: el marco del carro del lacre se hace de 8040 soldaduras cuadradas, cuatro ruedas portadoras del cardán en la parte inferior, y la tolva se hace del acero inoxidable del espejo. Puerto de la descarga del carro del lacre con el interruptor de la descarga de la válvula de enchufe, sello de la cubierta superior. El coche material negativo del lacre se equipa de un mezclador que esconde.

empaquetadora 2.2.Powder

2.2.1. Requisitos de diseño

2.2.1.1. Esta máquina es conveniente para la producción de pequeña tira de placa baja, media y alta de la batería del ratio. Es simple y conveniente ajustar y substituir la rueda de los útiles. Operación estable y confiable del equipo; Termine la operación de la lubricación, confiable y fácil; La colección material rica es completa, confiable y conveniente. El proceso de la capa del polvo se realiza bajo ambiente sellado para reducir la contaminación del polvo. Las puertas y Windows se sellan con los paneles del vidrio orgánico para la observación, la abertura y el closing fáciles. La instalación a prueba de polvo es completa, conveniente, confiable y hermosa.

2.2.1.2. Proceso tecnológico: baje el marco de acero de la correa, una formación de acero más baja, el relleno primario del polvo (raspador), la pulverización, el relleno secundario del polvo (raspador), el marco de acero superior de la correa, combinación de correa de acero superior y más baja, dirigiendo, borde del tirón, doblando, protuberancia, cortando.

2.2.2. Componentes principales del equipo

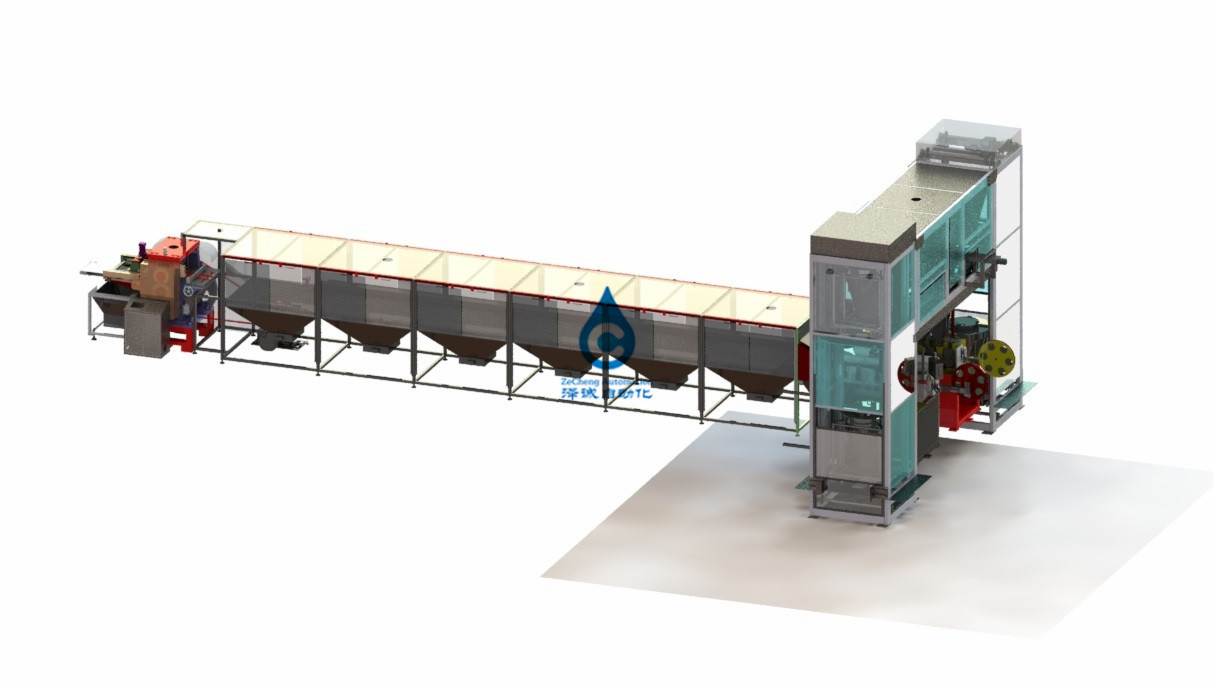

• diagrama 2.2.4.Equipment
• 2.2.5. Diagrama del equipo

Sistema del estante de 2.2.5.1:

2.2.5.1 .1 declaración de la estructura: Estructura cuadrada de la soldadura del uso 80120, pintura superficial de la hornada, el color principal del azul de la luz del aspecto GSB05-1426-20018 PB07 del equipo (hierro). El panel de la tabla se hace de 20 placas de acero gruesas. El surco material de la colección se suelda con autógena con la placa de acero inoxidable. El sistema de impulsión es conducido por el motor a través del engranaje a la caja de engranajes principal, conduciendo cada rueda de los útiles.

2.2.5.1 .2 diagrama esquemático:

2.2.5.2 fijó el compartimiento

declaración de 2.2.5.2 .1Structure: Adopta el sistema flexible de la conexión, con el anillo de cierre en la cara del extremo, y el material de lacre en la sección que esconde del coche del lacre. El mecanismo de alimentación uniforme del material del polvo es conducido por el motor ajustable de la velocidad de la frecuencia variable, y la velocidad de rotación se puede ajustar en la pantalla táctil. El material después de alimentar con velocidad uniforme vibra a través de la pantalla de la vibración de 10 propósitos en el de alta frecuencia. El material granular se defiende al colector material, y el material calificado cae sobre la banda transportadora y se transporta a la tolva del polvo a través de la banda transportadora. Debajo de la banda transportadora una escobilla. La tolva del polvo adopta la estructura de acero inoxidable del espejo, y la pared interna es lisa y limpia asegurar descarga lisa. Hay una válvula giratoria en la parte inferior, que puede ajustar la cantidad de relleno de polvo. Los flujos materiales del ánodo directamente en la tolva del polvo después de pasar a través del mecanismo de alimentación uniforme.

2.2.5.1 .2 diagrama esquemático:

Sistema de acero el desenrollar de la tira de 2.2.5.3:

2.2.5.3 .1 descripción de la estructura: adopta el modo de presentación vertical de la rueda de fricción con el diámetro interno de 200m m y el diámetro externo de 600m m.

2.2.5.3 .2diagramaesquemático:

2.2.5.4 que forma el sistema del polvo:

2.2.5.4 .1 declaración de la estructura: La correa de acero más baja pasa a través del marco de acero más bajo de la correa, formando la tolva material (la placa del raspador), presionando la tolva del polvo (la placa del raspador), el marco de acero superior de la correa (los pasos de acero superiores a través), el marco de acero superior de la correa (los pasos de acero superiores a través), la combinación de la correa de la correa del bastidor de acero superior de la correa, la placa de guía, la placa acuciante del borde, la placa de doblez, la placa de extrudado, la pequeña formación de la barra, terminando la pequeña producción de la tira. Cada rueda de los útiles es conducida por la fijación y el engranaje del eje. La liquidación de la rueda de los útiles es ajustada ajustando el mecanismo de los útiles rueda. El árbol de trabajo y el cuerpo de la caja se fijan con el transporte de desplazamiento, que es estable y confiable. El cuerpo de la caja de engranajes adopta bastidores y contiene el aceite lubricante. No hay el presionar y tolva de relleno secundaria en el sistema de formación negativo del embalaje del polvo. El lado derecho de la tolva del embalaje tiene la placa del raspador que se puede ajustar fácilmente.

2.2.5.4 .2 diagrama esquemático:

sistema del atajo de 2.2.5.5

declaración de 2.2.5.5 .1structure: Cuando la pequeña tira de la placa alcanza la longitud requerida y entra en contacto con el interruptor del viaje, el cilindro de alimentación conduce el cortador para acercar. La velocidad es lo mismo que la de la placa, y el cilindro del cortador aprieta para cortar la pequeña tira de la placa. Después de cortar, el cilindro de alimentación conduce el cortador de nuevo al origen. Pequeña longitud de la placa ajustable.

2.2.5.5 .2diagramaesquemático:

Sistema de la eliminación del polvo de 2.2.5.6

2.2.5.6 .1 descripción de la estructura: se adopta el guardapolvo, se guarda el interfaz del polvo, y el compartimiento inclinado se adopta para recoger el polvo debajo de compuesto del polvo. El guardapolvo adopta la fijación plástica transparente del marco de la aleación de aluminio de la hoja del PE.

Análisis de la causa de la generación del polvo

polvo 1,1 generado por la sustancia antes de la capa del polvo: polvo generado por la sustancia durante el transporte, la alimentación, la alimentación y el polvo artificial de la investigación.

polvo 1,2 generado por los materiales en curso de producción de la capa del polvo: el polvo generado en el proceso de producción del embalaje, platea el pequeños corte de la barra, rayas, esquileo de la compresión, pesando, transportación en blanco de la placa, etc.

contramedidas

1,1 que tienen como objetivo el polvo generado antes de que el material sea polvo cubierto, salida material y polvo se eliminan mediante el transporte del carro del lacre, lacre alimentación del polvo de la pantalla que alimenta, de la alimentación y del aislamiento.

1,2, teniendo como objetivo el polvo producido por el material en curso de producción de la capa del polvo, guardapolvo se adopta para chupar el canal para arriba flotante del polvo y de la eliminación del polvo para recoger el polvo que cae y para alcanzar la prevención y el retiro del polvo.

2.2.5.6 .2 diagrama esquemático:

Panel de control de 2.2.5.7

El gabinete eléctrico está instalado fuera de la máquina, con el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y otros componentes del lazo del poder dentro. El dispositivo de control del PLC, de la retransmisión y de motor se utiliza para el control. La conexión con el externo se hace mediante los conectores y los bloques de terminales. El PLC UTILIZA el omron. Los cables y los tubos de aire del otro equipo se arreglan y fontanería en la parte más inferior, y la lámpara a prueba de explosiones está dentro del equipo.

Sistema operativo de 2.2.5.8

Operación de la pantalla táctil. Poder encendido, parada de emergencia, manual, botón automático, protección de la rotura.

2.3. Tabla de cargamento (pequeño almacenamiento de la tira)

2.3.1 rodillo del transportador: adopte el rodillo del transportador del no-poder con el diámetro de 20-25m m y el intervalo de 50m m. El marco adopta la estructura de la soldadura.

agencias de cobros 2.3.2Powder: cada 1,5 metros las agencias de cobros de un polvo, con el cajón debajo del almacén de la colección del polvo, las posiciones cerradas artificiales del sistema se pueden sacar, agencia de cobros adoptan la estructura inoxidable de la estructura de acero 304 (como arriba).

cubierta 2.3.3Seal: la cubierta de sello transparente de la PC se utiliza sobre la tabla de trabajo, con 3 agujeros circulares de la succión en el top.

mecanismo del tirón 2.3.4Small: la plataforma del cargamento sobre un V reversible que coloca el surco, delantero en el surco de V, artículo de la empaquetadora del polvo pequeño abajo por pequeño no balanceará la curva, cuando el pequeño corte, surco de V puede mover de un tirón, pequeño tirón al cargamento en la etapa.

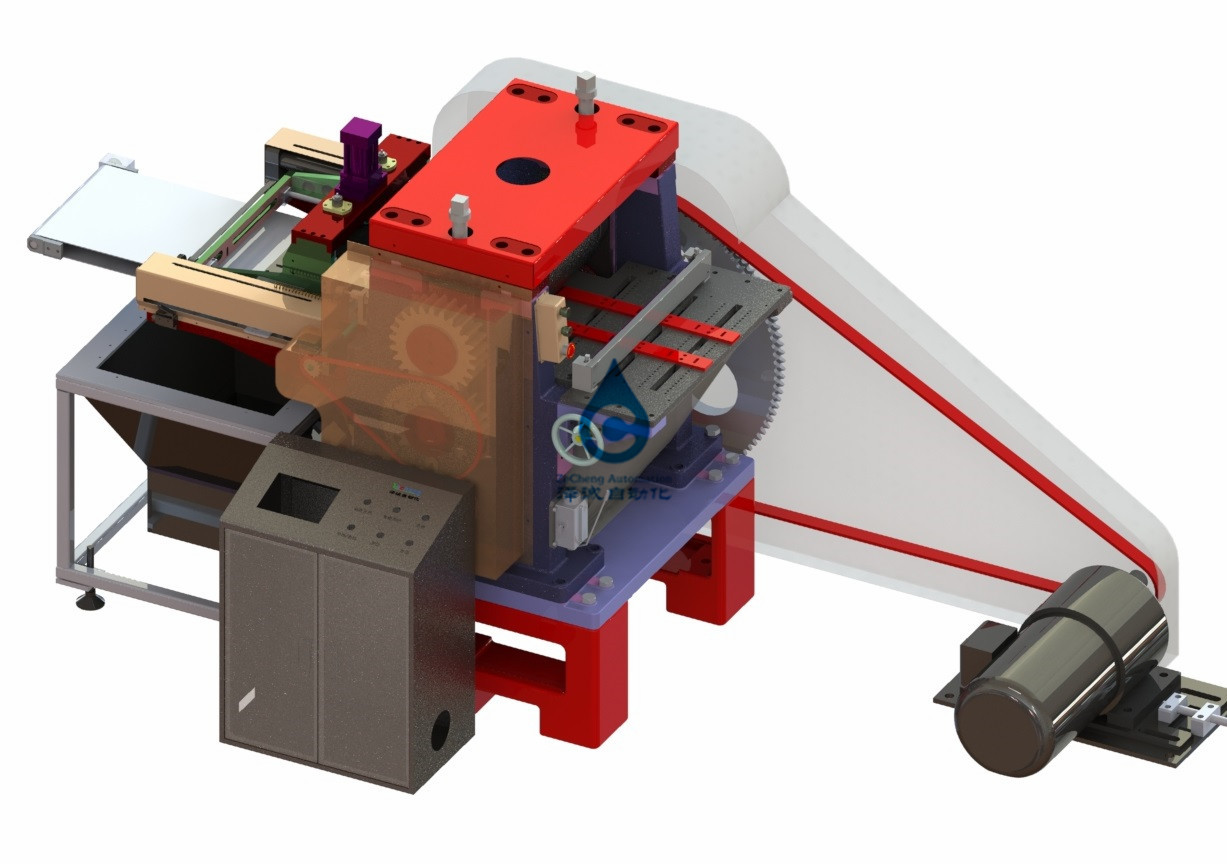

máquina del esquileo 2.4.Spline

2.4.1. Requisitos de diseño

2.4.1.1. La máquina se hace de la pequeña tira de placa de la batería que necesite anchura y después se esquila en la placa áspera que necesita longitud. Es conveniente para la producción de placa baja, media y alta de la batería del ratio. El pegar, grabando en relieve, acoplamiento del esquileo, el hacer juego de la operación; Ranure la anchura, grueso de la compresión, longitud del esquileo, velocidad corriente ajustable, ajuste de la pantalla, longitud del esquileo de la exhibición; Esquile el espacio en blanco de la placa automáticamente hacia fuera, transmisión automática. Doble la compresión esférica semicircular, corte diferenciado linear, para asegurar el aspecto del espacio en blanco de la placa hermoso, corte confiable. El equipo actúa constantemente y confiablemente, y se califica en esquileo sin las rebabas; Termine la operación de la lubricación, confiable y fácil; Los materiales de desecho, el polvo, la recogida de residuos y el reciclaje es totalmente confiables y convenientes. La instalación a prueba de polvo es completa, conveniente, confiable y hermosa.

2.4.1.2. Proceso tecnológico: (cortado, tabla de cargamento (los 9M), rayando, cortando, el rayar, clasificando (seleccione el espacio en blanco incompleto de la placa), transferencia.

2.4.2. Componentes principales del equipo
