Máquina que lamina semi automática automática de la máquina de la laminación de Zc Lm18d
Apilador semiautomático de ZC-LM18D
1 introducción al equipo
1,1 aplicaciones
El dispositivo se utiliza en una pila Z-formada de baterías de ión de litio del poder.
El equipo incluye el polo superior artificial a la estación de sub-colocación, robot artificial del empuje para tomar la trayectoria Z-formada, amontonamiento automático, diafragma artificial del corte, pegamento artificial, material artificial.
1,2 características
Reduzca el contacto artificial durante el proceso de amontonamiento, reduzca el cortocircuito y la autodescarga internos de la base;
El diafragma lanza activamente el rollo, la consistencia de la tensión es bueno;
Alta precisión;
El equipo es estable;
El diseño fácil de usar es simple actuar.

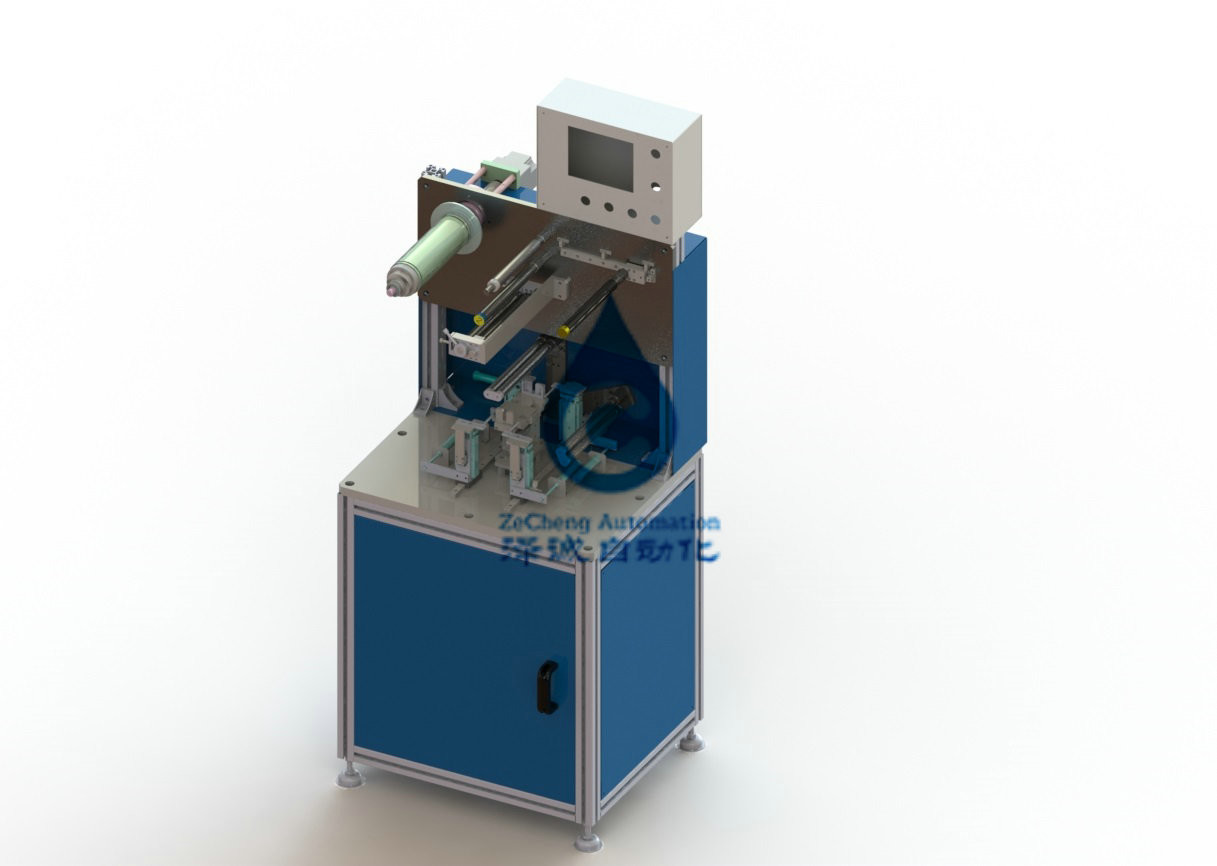

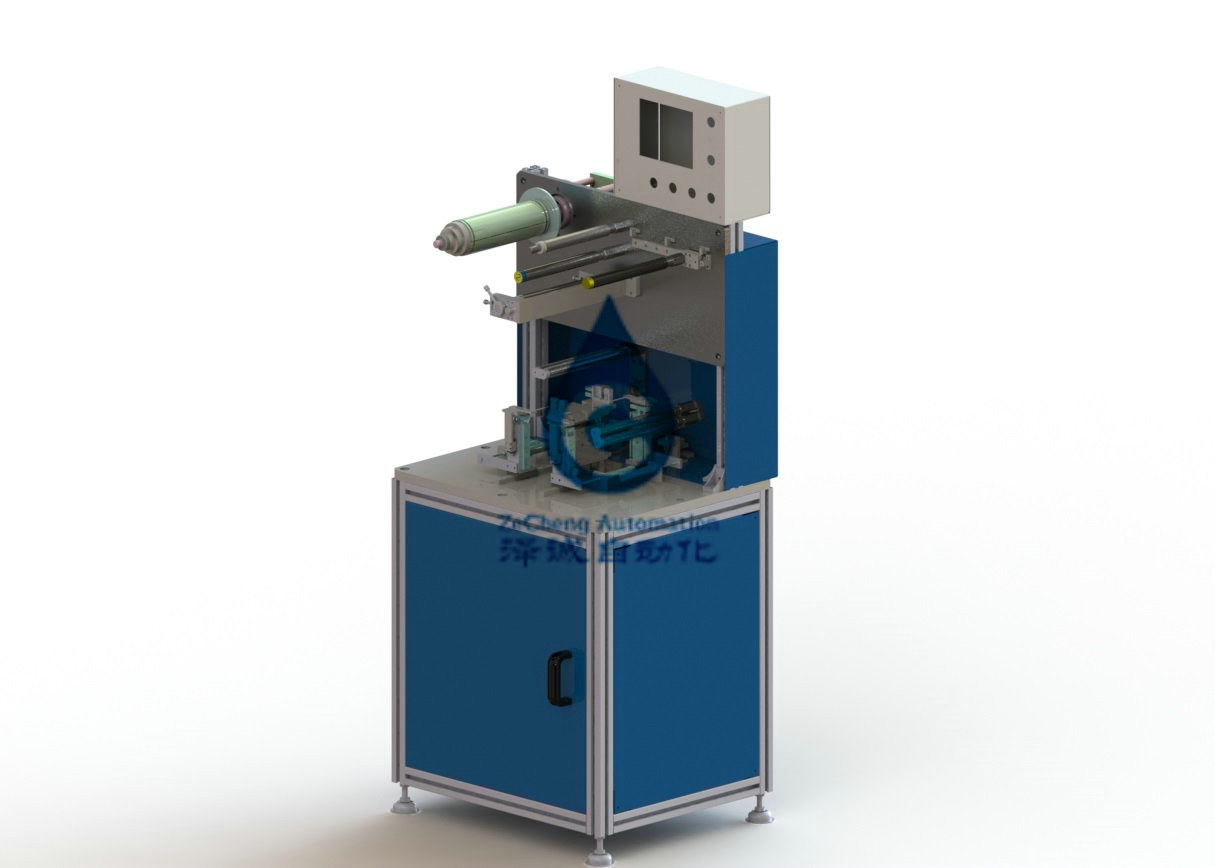

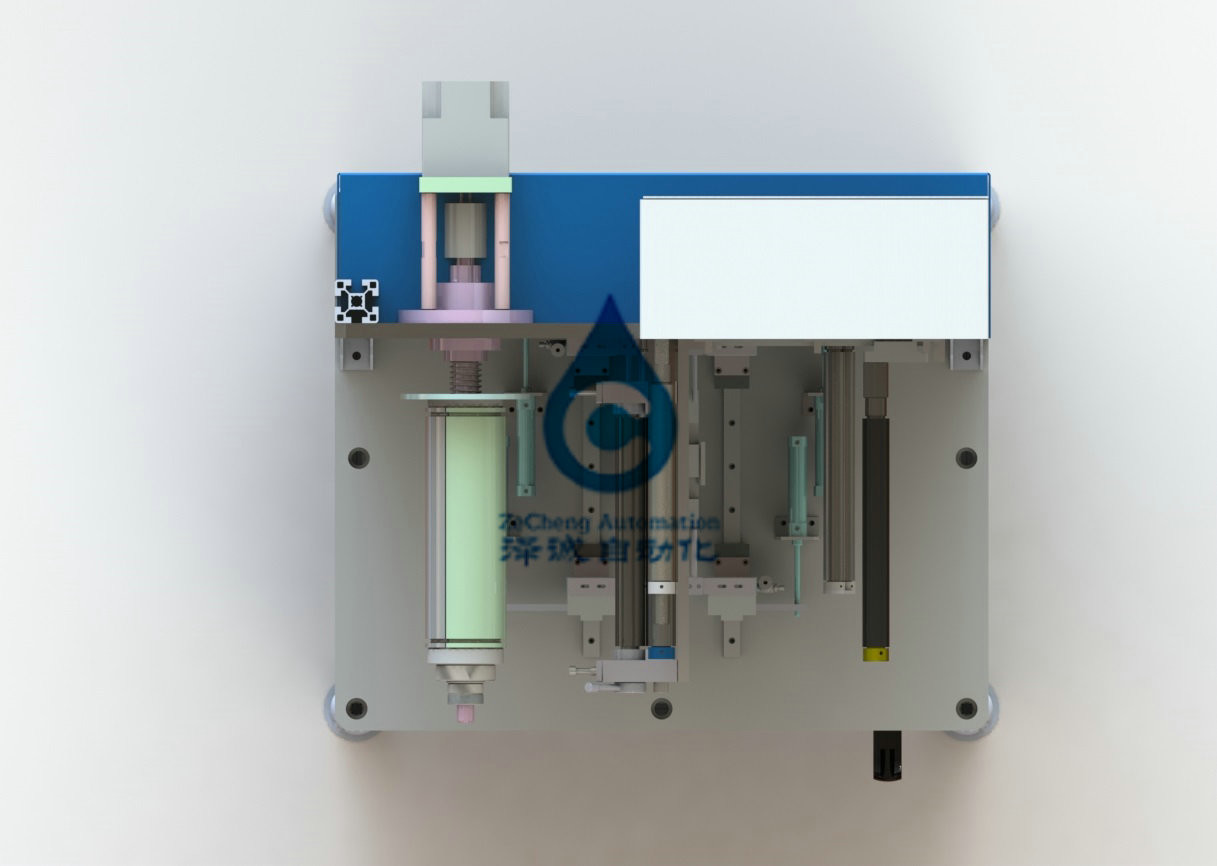

1,3 diagramas esquemáticos de la disposición
Peso del equipo: sobre 180kg, sobre la base del peso real, del control del peso total y del ratio portador del área de 500kg/m2.
1,4 estructura y función
| NO.1 | sistema | describa |
| 1 | Sistema de apoyo | Contiene el cuerpo del substrato. El cuerpo principal del substrato juega favorable y de fijación un equipo del papel en general; |
| 2 | Sistema el desenrollar del diafragma |
Incluye el montaje que desenrolla del diafragma y a la asamblea de la tensión.
Componente el desenrollar del diafragma: la bobina del diafragma es fijada por el principio de extensión, guardando la consistencia de la distancia vertical entre el diafragma y el substrato, y usando el motor de la C.C. para realizar desenrollar continuo del diafragma.
Componentes de la tensión: buena consistencia de la tensión.
|
| 3 | Sistema de colocación secundario de poste |
La placa de polo se coloca en la plataforma de colocación secundaria manualmente, y la placa de polo se coloca mecánicamente.
|
| 5 | Sistema de manipulante para la recuperación material |
Empuje manualmente los left and right del manipulante para moverse a lo largo de la trayectoria z-formada del diafragma, usando el límite mecánico para asegurar la exactitud de colocación repetida;
El manipulante adopta un lechón del vacío al tomar la placa, que se asegura de que el polo no sea dañado en curso de tomar y poner el polo;
|
| 6 | Sistema laminado de la tubería |
La tabla de la laminación se proporciona cuatro mecanismos placa-acuciantes, que sostienen respectivamente las placas positivas y negativas en la tabla de la laminación para asegurarse de que las placas de polo no desplazan durante la laminación.
Durante el proceso que lamina, la pendiente de la plataforma se ajusta manualmente mediante botones manuales. |
| 7 | Sistema del corte del diafragma | Después de que se termine la laminación, el diafragma se corta manualmente. |
| 8 | Sistema de control | Incluyendo el PLC, el software del sistema, controla la operación total del equipo; |
| NO. | SISTEMA | DESCREP |
| 1 | Sistema de apoyo | Contiene el cuerpo del substrato. El cuerpo principal del substrato juega favorable y de fijación un equipo del papel en general; |
| 2 | Sistema el desenrollar del diafragma |
Incluye el montaje que desenrolla del diafragma y a la asamblea de la tensión.
Componente el desenrollar del diafragma: la bobina del diafragma es fijada por el principio de extensión, guardando la consistencia de la distancia vertical entre el diafragma y el substrato, y usando el motor de la C.C. para realizar desenrollar continuo del diafragma.
Componentes de la tensión: buena consistencia de la tensión.
|
| 3 | Sistema de colocación secundario de poste | La placa de polo se coloca en la plataforma de colocación secundaria manualmente, y la placa de polo se coloca mecánicamente. |
| 5 | Sistema de manipulante para la recuperación material |
Empuje manualmente los left and right del manipulante para moverse a lo largo de la trayectoria z-formada del diafragma, usando el límite mecánico para asegurar la exactitud de colocación repetida;
El manipulante adopta un lechón del vacío al tomar la placa, que se asegura de que el polo no sea dañado en curso de tomar y poner el polo; |
| 6 | Sistema laminado de la tubería |
Empuje manualmente los left and right del manipulante para moverse a lo largo de la trayectoria z-formada del diafragma, usando el límite mecánico para asegurar la exactitud de colocación repetida;
El manipulante adopta un lechón del vacío al tomar la placa, que se asegura de que el polo no sea dañado en curso de tomar y poner el polo; |
| 7 | Sistema del corte del diafragma | Después de que se termine la laminación, el diafragma se corta manualmente. |
| 8 | Sistema de control | Incluyendo el PLC, el software del sistema, controla la operación total del equipo; |
11,5 componentes principales
| NO.1 | El nombre dice | marca |
| 1 | Válvula del cilindro y de la batería | SMC/AirTAC |
| 2 | PLC | OMRON |
2. Requisitos materiales aplicables del equipo
alcance 2,1 de materiales aplicables
|
Caja del indicador de la máquina proyecto |
DSP-SS-C | ||
|
material
especificaciones |
Pedazo de poste | Longitud/tolerancia positivas (milímetros) | 100~200/0.2 (excepto los oídos polares) |
| Anchura/tolerancia positivas (milímetro) | 70~130/0.2 | ||
| Longitud/tolerancia negativas (milímetros) | 100~200/0.2 (excepto los oídos polares) | ||
| Anchura/tolerancia negativas (milímetro) | 70~130/0.2 | ||
| Grueso del polo positivo (milímetros) | 0.10-0.28 | ||
| Grueso del ánodo (milímetro) | 0.10-0.28 | ||
| El diafragma | Anchura (milímetros) | 80-205 | |
| Grueso (m) | 20-45 | ||
| Máximo fuera del diámetro (milímetros) | φ250 | ||
| Diámetro interno del tubo de papel (milímetro) | 3" | ||
2,2 requisitos materiales entrantes
3. Especificaciones de producto de la fabricación del equipo
3,1 especificaciones de producto que pueden ser manufacturadas
| proyecto | Gama (milímetros) | |
| El grueso de H | 7~30 | |
| La anchura del W | 70~130 | |
| Longitud L (excepto los oídos polares) | 100~200 |
Nota: al laminar las placas de diversas especificaciones, es necesario ajustar la posición de otras partes tales como chapa fonda movible y placa de la colocación de la caja del reaprovisionamiento.
Los artículos principales del cambio son como sigue (para la referencia)
| Cambie la gama de tallas | Material principal para el cambio | Tiempo de HuanXing |
| Ajuste del tamaño: 0 ~ 10m m | Mecanismo de colocación secundario: colocación secundaria de la chapa fonda | En el plazo de 0,5 horas |
| Ajuste del tamaño: 10 ~ 50m m | Mecanismo de colocación secundario: mecanismo de colocación secundario del manipulante del piso: mecanismo de la tabla del manipulante que lamina de la placa interna del lechón: chapa fonda | En el plazo de 1 hora |
| Ajuste del tamaño sobre 50m m |
Mecanismo de colocación secundario: embase de colocación secundario, colocando el bafle
Mecanismo del manipulante: mecanismo de la tabla del manipulante que lamina de la placa interna del lechón: chapa fonda, placa de ayuda |
En el plazo de 1,5 horas |
4. Parámetros del equipo
4,1 parametrización para la optimización del tratamiento principal
|
Especificaciones de la máquina proyecto |
DSP-SS-C | |
|
|
Apilando la velocidad (rebanada del s) | 3.0-4.0s (relacionado con la habilidad de la operación) |
| Exactitud de la alineación entre el polo y el diafragma | Desviación de centro menos de 0.5m m (longitudinal) | |
| Diafragma a la exactitud de la alineación del diafragma | La desviación de la alineación de la cara del extremo es menos de 0.5m m | |
| Sola exactitud de la alineación del microprocesador | ±0.2mm | |
| Exactitud total de la alineación del polo | ±0.5mm | |
| Hora laborable de la instalación de una sola vez del microprocesador (h) | 0,5 | |
| Número de laminado | Puede ser fijado | |
| Tarifa del paso del producto | el ≥98% | |
| Tarifa del movimiento del dispositivo | el ≥95% | |
4,2 otros parámetros
| NO.1 | proyecto | Refiere al estándar | Para la nota |
| 1 | Color del aspecto del equipo | Ceniza caliente 1C del estándar internacional | O según lo especificado por el cliente |
| 2 | interfaz | Chino | |
| 3 | Ruido del equipo | 80dB (a excepción de razones materiales, tales como sonido de la peladura de la cinta) | Medida el 1m lejos del dispositivo |
| 4 |
Letrero del equipo
|
Incluyendo nombre del equipo, modelo, fuente de alimentación, número de la fábrica, el etc | |
| 5 | Estándares de seguridad | Referencia 5226,1 GB | Requisitos de seguridad mecánicos/eléctricos y protectores |
5. Ambiente del uso del equipo
6. Lista de la entrega del equipo
6,1 artículos al azar
| NO.1 | El nombre dice | cantidad | Someta el tiempo | Para la nota |
| 1 | Depuración especial y herramientas de mantenimiento | 1 sistema/sistema | Cuando la entrega | Llave interna del hexágono |
| 2 |
Instrucciones de funcionamiento, incluyendo:
1. Instrucciones de la operación del equipo;
1. 2. reparación y mantenimiento de equipo; |
1 sistema de | Cuando la entrega | |
| 3 | Lista de embalaje y certificado de la calificación del producto | 1 sistema/sistema | Cuando la entrega | |
| 4 | Dibujo del pdf de las piezas que lleva | 1 sistema de | Cuando la entrega |
lista 6,2 de piezas que llevan
Vaya de fiesta a puede comprarla por separado en caso de necesidad.
| NO.1 | El nombre dice | Indicador, | De un solo bit | cantidad | Para la nota |
| 1 | Tirada del vacío | / | PCS | 20 | Piezas que trabajan a máquina |
aceptación del equipo 7
modelo del producto de 7,1 aceptaciones: un producto en el artículo 3,3 será utilizado como el modelo de la aceptación.
proceso de 7,2 aceptaciones
La aceptación se divide en dos etapas: pre-aceptación y aceptación final.
Los materiales de aceptación serán proporcionados por el partido A.
Los materiales y la cantidad requeridos para la pre-aceptación son como sigue:
| NO.1 | El nombre del material | cantidad | Para la nota |
| 1 | Placa positiva | 100 pedazos | |
| 2 | El pedazo del cátodo | 片 100 | |
| 3 | El diafragma | Volumen 1 | La cantidad se hace juego con el pedazo de polo |
| NO.1 | El nombre del material | cantidad | Para la nota |
| 1 | Placa positiva | 200 pedazos | |
| 2 | El pedazo del cátodo | 200 | pedazos |
| 3 | El diafragma | Volumen 1 | La cantidad se hace juego con el pedazo de polo |
pre-aceptación 7.2.1
la Pre-aceptación será conducida en la fábrica del partido b.
Los artículos de la aceptación incluyen:
Funciones del equipo;
Aspecto del equipo;
Funcionamiento del equipo: no menos el que 80% de la blanco especificada;
Al completar la inspección de aceptación, los representantes del partido a y del partido b firmarán en común el informe de la pre-aceptación como la base para el envío del equipo.
Si el partido a no puede conducir la inspección de aceptación en la fábrica del partido b, el partido b someterá el informe de la pre-aceptación para ir de fiesta a para la firma y la confirmación.
aceptación final 7.2.2
La aceptación final será conducida en la fábrica del partido a.
Vaya de fiesta a publicará una confirmación escrita de la instalación y de encargar de equipo de ir de fiesta b en el plazo de 3 días laborables después de la realización de la instalación y de encargar de equipo. Si el equipo no puede ser instalado y ser eliminado errores dentro 7 días después de que la entrega debida ir de fiesta a, la instalación y el depuración será juzgada para haber sido terminada.
Vaya de fiesta a organizará la inspección de aceptación final en el plazo de 3 días después de la realización de la instalación y del depuración del equipo y después de que cumpla los requisitos estados de acuerdo en el acuerdo técnico.
Los criterios de aceptación están de acuerdo con el artículo 4.
Si hay artículos incompetentes, el partido b hará la rectificación. Después de que se termine la rectificación, los artículos incompetentes serán comprobados y aceptados otra vez.
Vaya de fiesta a publicará un certificado de aceptación escrito de producto para ir de fiesta b en el plazo de 3 días laborables después de la inspección final del equipo. Si la aceptación final no se puede realizar 15 días después de que la realización de la instalación y de la eliminación de errores de equipo debido a las razones del partido a o la producción acumulativa de 100 productos (una de las dos condiciones se encuentra), y va de fiesta a no puede plantear preguntas escritas, la aceptación final será juzgada para ser calificada.
El equipo será eliminado errores según el modelo de la aceptación especificado en este acuerdo. Si el partido un partido b de las necesidades a cooperar con el tipo depuración del cambio, él es ejecutado después de la aceptación final del equipo.
servicio post-venta 8
A partir de la fecha de la llegada del equipo para ir de fiesta a, el partido b será responsable gratis y garantía oportuna de no-falta en el plazo de un año (el partido b responderá en el plazo de 12 horas después de recibir la garantía). En caso de más de un año, el partido b ayuda oportuna en mantenimiento de las después-ventas y ir de fiesta a pagará los materiales y los costes de mantenimiento relevantes.
9. Las derechas y obligaciones de ambas partes
| NO.1 | proyecto | responsabilidad | Observe (medios” xx “el partido de la empresa) | |
| Vaya de fiesta a | Vaya de fiesta b | |||
| 1 | Construcción de la fundación | ○ | Instrumento según las necesidades | |
| 2 | El partido b elimina errores de los materiales en sitio | ○ |
Proporcionado tras el recibo de aviso del partido b
|
|
| 3 | transporte | ○ | ||
| 4 | La dirección de descarga | ○ | Ponga la posición de instalación y fíjela | |
| 5 | Condiciones favorables del equipo | ○ | ||
| 6 | Construcción aflautada del aire | ○ | Se requiere la presión para ser estable, y la fuente de aire cumple los requisitos relevantes del parámetro | |
| 7 | Construcción eléctrica | ○ | Se requiere el interruptor independiente, y el regulador del poder se añade cuando sea necesario | |
| 8 |
Un cableado
Aire encima |
○ | Se requiere el interfaz independiente de la fuente del interruptor del aire y de aire | |
| 9 |
El cableado secundario
Cableado con excepción del antedicho
Preparación del cable |
○ | El cableado de tierra del conducto se utiliza entre las máquinas | |
| 10 |
Instalación y depuración
Poder, aire comprimido, materiales del sintonizador |
○ | ○ |
Vaya de fiesta a arreglará operadores relevantes, personales del mantenimiento y personales técnicos para cooperar con el partido a
|
| 11 |
entrenamiento
11,1 entrenan a los personales señalados cerca van de fiesta a para actuar el equipo correctamente y para ocuparse de los fracasos comunes del equipo;
11,2 el contenido del entrenamiento incluye el conocimiento del mantenimiento del sistema de control entero y del sistema mecánico y proporciona los materiales de entrenamiento;
11,3 van de fiesta a llevarán todas las pérdidas causadas por la operación del equipo de los personales no entrenados y no aprobados por el partido B. |
○ | ○ | Vaya de fiesta a señalará los personales que son fijos y no puede ser substituido a voluntad; El partido b proporcionará dos oportunidades de entrenamiento libres y cargará por tercera vez: coste de viaje. |
| 12 |
Cláusula de la confidencialidad
12,1 cada partido tendrán la obligación de mantener confidencial cualesquiera datos y documento técnicos proporcionados por el otro partido, y no los transmitirán ni divulgarán a cualesquiera terceros de cualquier manera sin el permiso del otro partido;
12,2 van de fiesta a emprende no copiar tal equipo en sí mismo o cualquier otro tercero, si no, llevará todas las pérdidas hechas para ir de fiesta el B. |
○ | ○ | |
| 13 |
Actualización del producto:
Debido ir de fiesta el desarrollo técnico del b, el actualizar del equipo y la mejora del funcionamiento, partido b serán responsables de actualizar en la petición del partido a, y el partido b cargará solamente el coste de transformación;
|
○ | ○ | |
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
