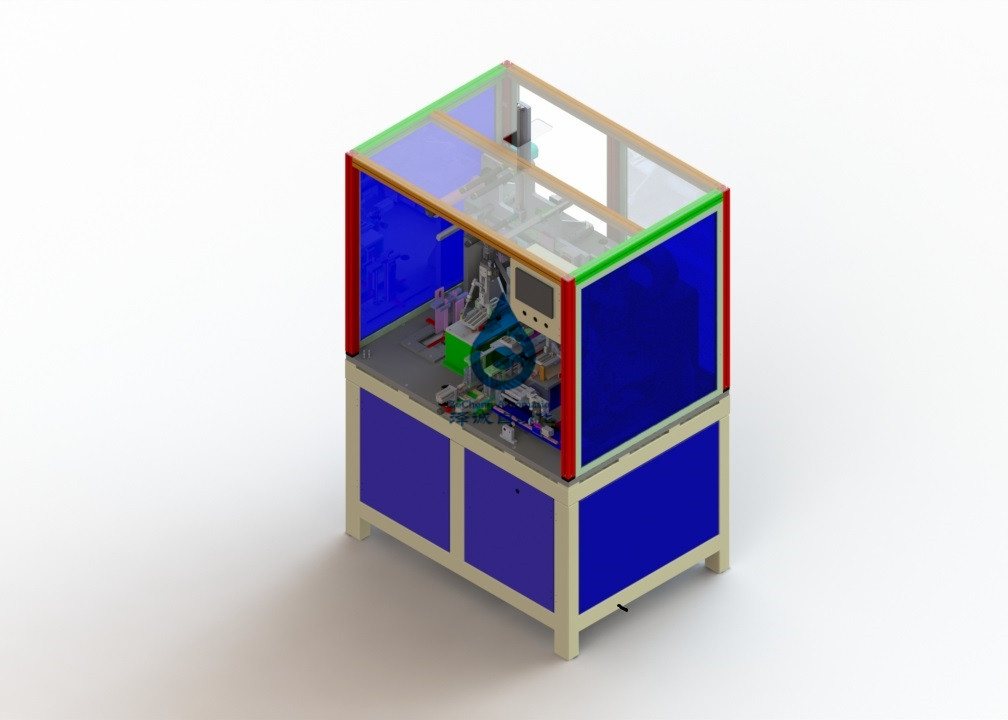

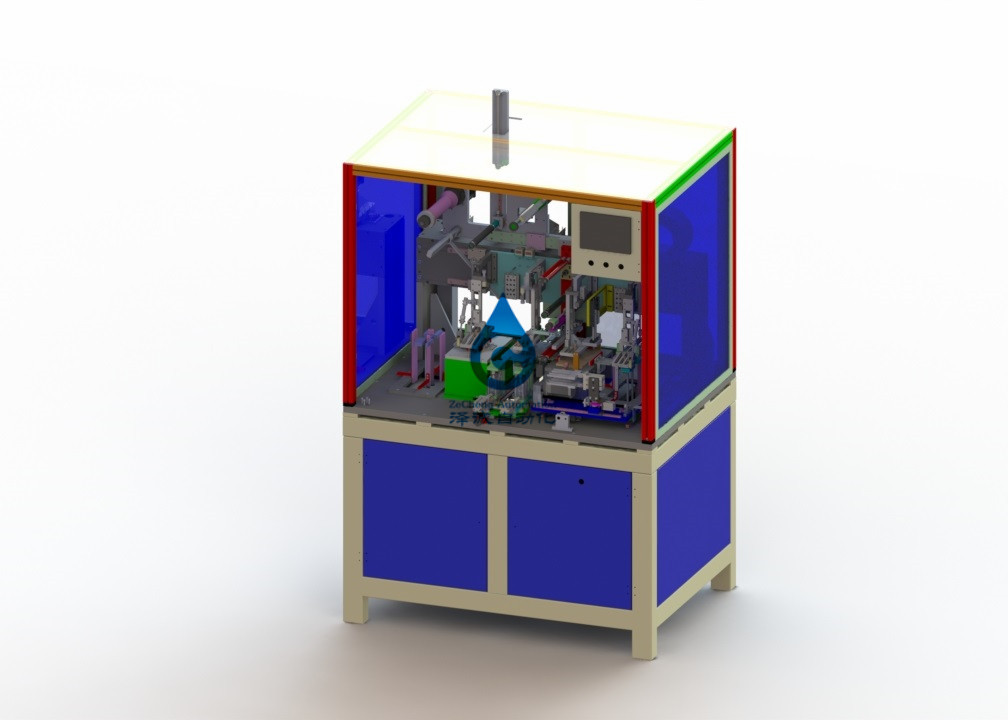

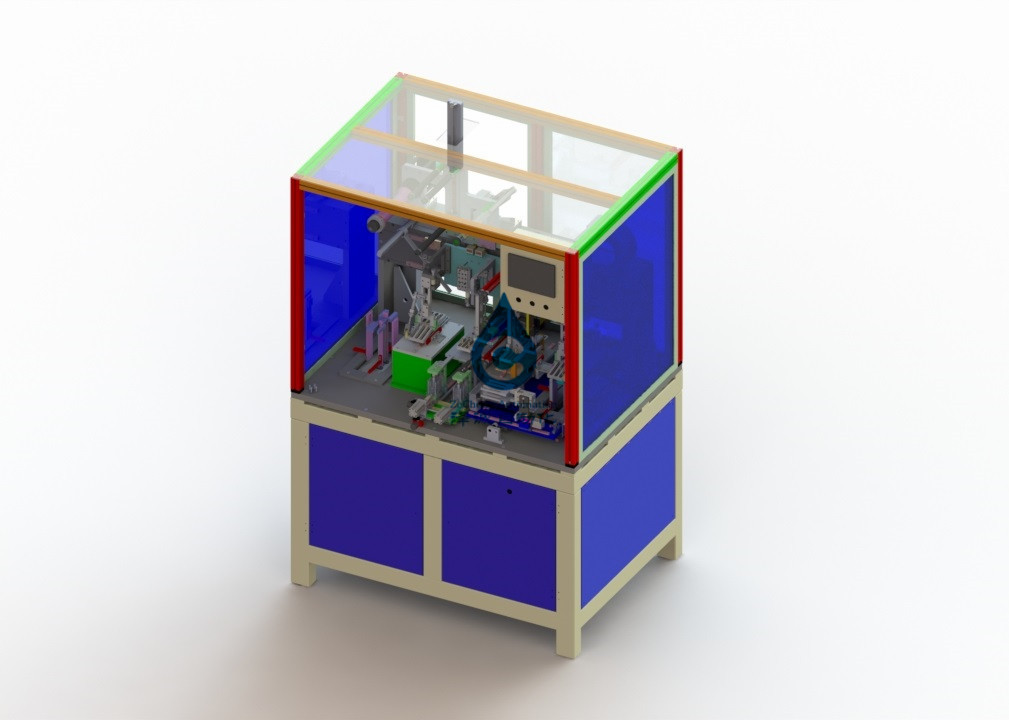

Máquina que lamina semiautomática de la célula de batería del fosfato del hierro del litio del poder 100AH

1. El perfil

Este equipo es principalmente aplicable al proceso Z-formado de la laminación de la batería del poder. El control del PID se adopta para controlar la tensión constante del diafragma, y la colocación secundaria se adopta para asegurar la exactitud de la laminación dentro 0.5m m. Doble único - mecanismo de la laminación de la leva de posición, velocidad, la adopción de la laminación y de vestir manera separada, de mejorar con eficacia el funcionamiento costado del producto.

Características especiales:

1,1 el PID se utiliza para controlar la tensión constante del diafragma

El motor de DC se utiliza para recoger los datos transmitidos por el potenciómetro de la precisión, y la operación del PID se utiliza para controlar la tensión del diafragma durante el proceso del oscilación.

alta precisión 1,2

Con la colocación secundaria del pedazo de polo, la exactitud del pedazo de polo en la pila se garantiza para alcanzar 0.5m m.

1,3 amontonamiento de velocidad: 1.2-1.5 rebanadas/en segundo lugar

El motor servo se utiliza para conducir el lechón para moverse rápidamente de lado a lado en la pista de la diapositiva para lampling.

1,4 gastos de explotación bajos

El dispositivo adopta el método separado de laminación y de preparación. El dispositivo hace solamente laminación. Después de la laminación, se saca la célula manualmente y la célula se afianza con abrazadera para evitar el soltar.

2. Constituya

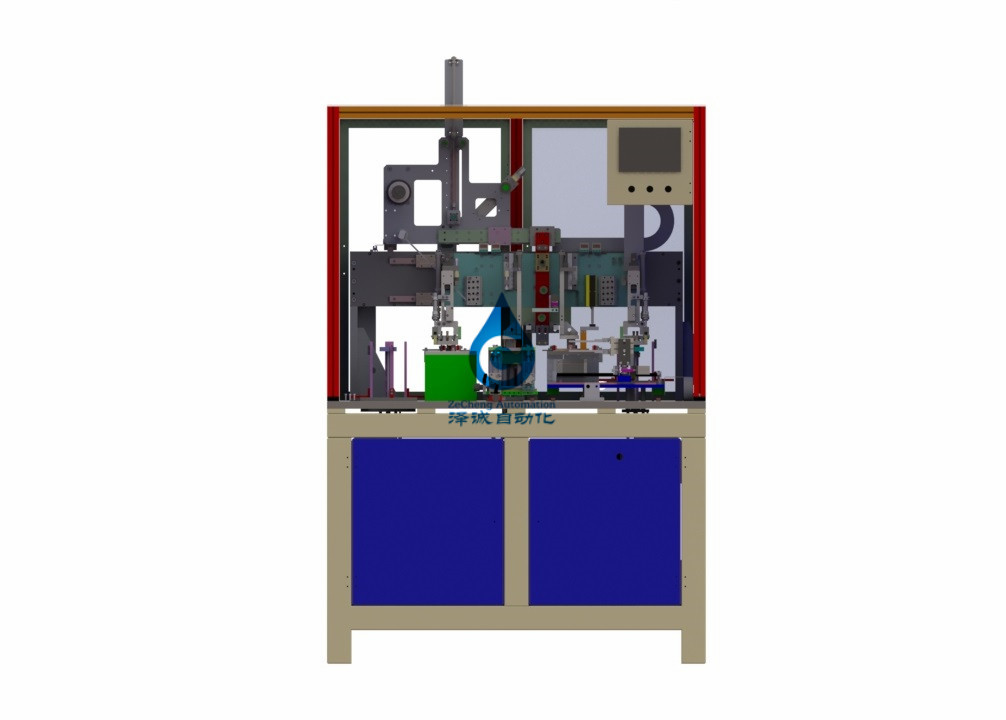

La composición se muestra abajo

3. Especificación del equipo

3,1 objetos aplicables

1) Tipo cuadrado nombrado batería secundaria del ion de Li (litio)

2) Material: Integrado por el electrodo positivo: Electrodo negativo material de la batería de Al+: Separador material de la batería de Cu+: resina

3) Tamaño de la batería

Cuadro tamaño de 5)

ZSC01A

3,2 parámetros técnicos del equipo

especificaciones 4.Mechanical

máquina de 4,1 laminaciones

El dispositivo adopta el principio de presión de aire que protege y el proteger de la primavera. Mientras que el número de aumentos de las capas de la batería, el dispositivo se hunde gradualmente, y la posición de la laminación se mantiene siempre en el mismo lugar. La superficie de la placa de polo se trata especialmente, y la placa y el diafragma de polo no se dañan.

4,2 el sistema de amontonamiento del movimiento de la plataforma

El mecanismo adopta el motor servo para conducir el tornillo exacto de la bola para moverse rápidamente y la precisión de la posición es confiable.

4,3 componentes materiales de la caja

Material de alta calidad de la aleación de aluminio, la superficie después del trato especial, resistencia de desgaste lisa, ningún desgaste y basura. Al mismo tiempo, ambos lados de la caja material adoptar la manera de soplar el aire y de limpiarlo con la aspiradora, para chupar el polvo lejos, al mismo tiempo, para asegurarse de que el pedazo de polo no absorberá el fenómeno más que una pieza cuando es chupado para arriba por el lechón del vacío.

4,4 montaje del lechón del vacío

El lechón especial del vacío se utiliza para fijar la placa de polo por adsorción en los puntos múltiples para asegurarse de que no se derrumbará la placa de polo. De la caja material la succión se puede doblar para prevenir la adsorción de polos múltiples.

4,5 sistema de elevación automático de la placa de poste

El pedazo de polo es aumentado por el tornillo de posicionamiento exacto conducido por el motor de escalonamiento para asegurarse de que el pedazo de polo está siempre en la misma altura.

4,6 sistema de colocación de la placa de poste

El mecanismo de la leva se utiliza para colocar exactamente la placa de polo. Después de cambiar el modelo, usted necesita solamente ajustar la posición del bloque del límite

4,7 sistema de manipulante de la laminación

El mecanismo de la leva se utiliza para conducir 4 sistemas de componentes del lechón, y la laminación y la colocación de la comprensión se realizan simultáneamente.

4,8 sistema operativo

Puede ser actuado con una pantalla táctil. Sin embargo, la parada de emergencia, el interruptor es interruptor duro.

panel de control 4,9

La máquina está instalada independientemente con el tablero eléctrico, el interruptor interno de la salida, la fuente de alimentación de la estabilidad de DC y otros componentes de circuito de poder, control con PLC, retransmisión, dispositivos de control de motor. La conexión con el exterior será hecha mediante el conector y el terminal station.PLC adopta el techo de OMRON.The del cable de transmisión está perforado. Los cables y los tubos de aire entre el otro equipo serán atados con alambre e instalados tubos en la partición más baja.

medio 5.Energy

Proporcione por favor los medios siguientes de la energía

10,1 fuente de alimentación

1. Voltaje AC220V± el 10% en la variación instantánea la monofásico debajo de 0.5s

2. Frecuencia: 50Hz±1Hz

3) Capacidad: 5kVA 220V

10,2 aire

1) Presión 0.5mpa 5kGF/Cm2

2. Capacidad 401/min

10,3 vacío

Su compañía proporciona fuente del vacío (o el equipo usando el generador del vacío).

condiciones 6.Environmental

El dispositivo puede actuar sin barreras bajo condiciones ambientales siguientes.

• Temperatura de funcionamiento: 5-35℃

Temperatura de almacenamiento: 0-40℃

• La humedad 30-80% pero no debe rociar.

• No debe contener el gas de la sal, gas corrosivo del gas tóxico.

• El polvo no debe tener ningún polvo conductor.

• El límite magnético no afectará al límite magnético del dispositivo

• La vibración no debe tener ningún choque y sentir la vibración.
