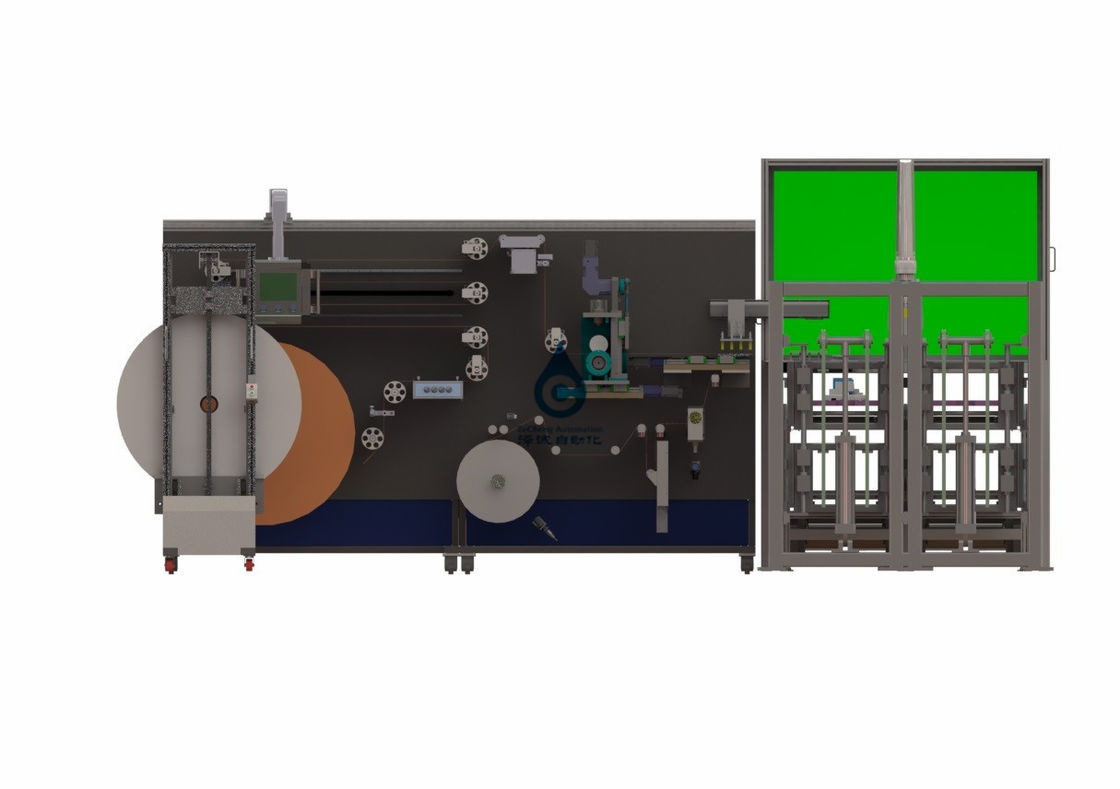

Estructura simple del solo de la batería de la espuma del ingreso equipo automático del algodón
1, introducción del equipo
1,1, este equipo es principalmente aplicables a la sola batería de apagado-tipo de una sola capa de un sólo lado papel del pegamento del algodón automático de la espuma (substrato del Mpp). El equipo incluye principalmente el sistema de goma de doble cara del lanzamiento, sistema de la corrección, sistema de alimentación de la plataforma, sistema del escondrijo, sistema de proceso de la corrección, sistema de impulsión, sistema que corta con tintas, sistema de desmontaje de la cinta, sistema de la separación de la cinta, sistema adhesivo del robot, sistema de impulsión, sistema de la plataforma del receptor, sistema de la colección, sistema mecánico, sistema eléctrico, cargando el sistema de la carretilla.
1,2, características del equipo
1.2.1, rollo automático, el cortar con tintas automático, pegamento automático.
1.2.2, no alcanzar ninguna alimentación del cierre.
1.2.3, desechan la colección automática.
2,3, la función principal del dispositivo
Parámetros técnicos dominantes
1. La eficacia adhesiva necesita resolver 10S para atar 4 pegamentos a 4 corazones;
2. La dirección adhesiva de la altura Z del cuerpo se puede ajustar, distancia principal adhesiva a la superficie adhesiva 0-250m m ajustables, motor servo con la función de frenado y posición hacia abajo con la función dura mecánica de la protección del límite;
3. El accesorio síncrono de la tira adhesiva adhesiva de la máquina dos, y puede resolver la anchura de las dos distancias adhesivas de la dirección de la tira se puede ajustar automáticamente, la gama de ajuste 0-200m m;
4. El espacio de almacenamiento del volumen entero se debe satisfacer con el espacio de almacenamiento material entero del volumen;
5. Para hacer frente a la función de cada base atada a 1 pedazo de tira adhesiva horizontal (dirección eléctrica de la longitud de la base), y al golpe para cumplir los requisitos (estructura adhesiva preferiblemente cuatro-AXIS de la máquina para asegurar estabilidad, y a diseñar con análisis de simulación de la fuerza y de la vibración), de asegurar la estabilidad del equipo;
6. Se satisface la exactitud adhesiva: liquidación de la barra vertical 1, y dos de los requisitos de 0.5m m, 2, la gama adhesiva de la exactitud del efecto de la máquina entera de .5m m (cubiertas el impacto de la tolerancia componente de la base),
7. El equipo tiene CCD que dirige la función, según la base que dirige y las necesidades del golpe del cálculo de dirección del CCD de la tira de cumplir los requisitos, según el índice de exactitud adhesivo de 99,95 y el análisis del golpe pueden ser CCD que se dirige a los detalles de la función y batir la optimización;
8. Necesita ser un mecanismo del palillo de la tensión del escondrijo (presión ajustable) entre la colección y el cortador, y 2 sistemas del mecanismo de la alimentación principal y de la compresión antes del cortador y antes del rollo;
9. El equipo adopta el hinchazón de levantamiento del eje del gas estándar y apretando la bobina, el lado adhesivo de doble cara del rollo tiene un mecanismo plástico de la presión para prevenir la posición oblicua material del rollo;
10. La operación artificial del área de vestido y del mecanismo del cortador tiene un aislamiento seguro del área de la protección;
11. El eje de gas-levantamiento (es decir el erlast de la alimentación superior) tiene la función de la remuneración de la dislocación;
12. La operación artificial del área de vestido y del mecanismo del cortador tiene un aislamiento seguro del área de la protección;
13. El eje de gas-levantamiento (es decir la placa del alimentador superior) tiene la función de la remuneración de la dislocación;
14. La altura de la manga de la bobina no está más arriba de 1000m m, que es conveniente para el cargamento y la descarga manuales;
15. El camión de elevación especial del cargamento del ingreso material del partido de la película, función de seguridad cumple los requisitos (por lo menos 1 cable por el cable);
16. La placa material de la alimentación y la configuración lateral material del sensor de colección de la posición material de la placa es perfectas, con la falta de la función de la alarma llana del material 2 (primer nivel para la falta de alarma material, el segundo nivel para la alarma del ninguno-material);
17. El mecanismo adhesivo del palillo tiene función del anti-palillo, la anchura de la tira es suficiente para la longitud de la compatibilidad (tratamiento material del anti-palillo/tratamiento del proform);
18. Con la plataforma artificial de la conexión del pegamento, para prevenir el de-pegamento, el rollo material se equipa de la tira doble de la compresión del mecanismo de prensa;
19. La plataforma antes y después de que el mecanismo de la presión para alcanzar la tira adhesiva de alimentación que aprieta la función, el centro se equipa de un cortador manual (tira del pegamento de la dos-capa al cortar el pegamento), equipado de la función del botón del control de la dos-mano, pegamento manual conveniente;
20. La plataforma de la conexión del pegamento antes y después del sensor material de la detección, la sección delantera de la detección de falta de extremo trasero de la plataforma material para intensificar el mecanismo para intensificar la plataforma dejó la tira del pegamento, a través de la residual de la cinta del escondrijo para asegurarse de que el mecanismo del pegamento-corte no para durante el cambio del pegamento;
21. El dispositivo tiene la función del escondrijo de la tira, deposita 4 metros, con el mecanismo tensor activo/pasivo, alimentando y depositando la función perfecta (escondrijo razonable vacío de la tira preferiblemente arriba y abajo de modo del escondrijo);
22. Si la cinta principal adhesiva del pedazo de la goma y la cinta del pedazo del escondrijo no es independientes, y el movimiento continuo principal adhesivo, el cuerpo adhesivo del escondrijo de la máquina (apagado-tipo incluyendo mecanismo del escondrijo de la colección del papel) tiene escondrijo activo y pasivo, sobre el escondrijo eficaz de la tensión del palillo de la tira adhesiva, asegurarse de que el almacenamiento lento de proceso adhesivo función apretada no falla, del doblez adhesivo de la tira no, de la detección material, de la remuneración del pegamento y de la función de la alarma perfectos;
23. La necesidad de la posición de la alimentación de la película y de la posición del corte de tener mecanismo activo de la corrección, sensor de la detección puede detectar con eficacia la posición oblicua de la compensación, la exactitud de la corrección para resolver la distancia entre la corrección de final y las necesidades del diseño del cortador de asegurar la exactitud de la corrección), para asegurar el transporte de la exactitud de goma de la posición;
24. El mecanismo del pegamento del corte con la función automática de la limpieza de la herramienta, posición del pegamento del corte tiene el botón del botón del control de la dos-mano y de liberación del mecanismo de la compresión, la colección del lado y liberación manuales del depuración material;
25. El mecanismo del corte tiene la precisión de la recuperación rápida que corta con tintas después de que mantenimiento/cambio del cuchillo (requiere la realización de la enseñanza del parámetro);
26. Los requisitos de la frecuencia del uso del cuchillo cuentan, con el cuchillo mueren sistema de gestión de la vida, cuchillo mueren reemplazo de la vida pueden ser especificaciones fijadas y alcanzarán el 90% de la vida de la advertencia pronto hasta el reemplazo del molde del cuchillo, alcanzar la vida de la calma del 100% no necesite substituir el equipo necesita alarmar y parar;
27. El mecanismo de la colección tiene la función de la detección de relleno del material, los requisitos del volumen son planos y fáciles actuar manualmente el material de la descarga;
28. La posición adhesiva de la conexión de la tira y del pegamento tiene la cabeza de la alarma function/NG de la detección con la función automática de la identificación y de la descarga;
29. Las necesidades del diseño de tener un efecto tensor eficaz, el control activo tensor flotante más bajo de la elevación del mecanismo, tira de goma del rodillo del overroller no existen ángulo agudo, entrega material del rollo y cortando la posición tenga función de la remuneración de la corrección;
30. El eje de la extensión de gas de la máquina adhesiva que el mecanismo material aumenta el motor de la traducción de la corrección automática para alcanzar la distancia llana de la corrección de la posición del cargamento es mayor de 50m m; 31. La bobina adhesiva del diseño de máquina que la ayuda material que coloca el equipo es estable durante el período del uso, la ayuda de la fuerza puede cumplir los requisitos portadores del diámetro entrante de 1000m m (sobre 300KG, las necesidades del diseño de tener en cuenta el impacto de la placa artificial del cargamento que cae en el rodillo de ayuda);
32. El mecanismo de pegamento-pegado de la tensión de la máquina tiene la función de la detección y de la reacción de papel plásticas de la fuerza;
33. La máquina adhesiva que coloca la placa grande usando la manera que empalma del pequeño pedazo (máquina que corta con tintas y módulo activo del rodillo usando una exactitud holística de la garantía), la verticalidad del paralleland entre los rodillos necesita cumplir los requisitos de la transmisión adhesiva del palillo;
34. El sensor oblicuo material de la detección del mecanismo material en la máquina de dispensación del pegamento necesita ser configurado delante de la protección del rodillo para evitar interferencia con el mecanismo de la detección del sensor durante la transferencia del pegamento;
35. El área de la burbuja adhesiva no excede el 10% del área adhesiva, y el mecanismo adhesivo preferido tiene el esquema de la optimización de las burbujas adhesivas inclinables del extractor;
36. La cabeza adhesiva de la prensa con la presión del sistema y la anti-estancia del límite funcionan;
37. No despida ni aumente después del pegamento;
38. Principal adhesivo necesita asegurar los requisitos de la exactitud del pegamento;
39. La estabilidad total de la máquina cumple los requisitos, y la relación de la posición con la línea cuerpo es estable e indestimable;
40. Posición de la madera contrachapada de la peladura para asegurarse de que la superioridad final de los requisitos del efecto de succión de la hoja de la succión de encontrar 99,95%;
41. La función del dispositivo de la tira después de cortar con tintas para evitar que la tira adhesiva se pegue;
42. Los parámetros se exhiben en la misma página, sistema con 3 niveles de los permisos, diversos niveles de permisos correspondiente a diversa modificación del programa o los permisos de la visión, interfaz persona-ordenador se deben reconocer por CATL;
43. El diseño del dispensador del pegamento resuelve el cambio frecuente de materiales y la capacidad del rápido-cambio de la compatibilidad;
44. La posición de la cabeza adhesiva tiene la función de la supervisión en tiempo real de la presión, y puede ejecutar el efecto de supervisar el proceso y la anti-estancia de la goma del pegamento;
45. La rueda material en la máquina de dispensación, la rueda de dispensación y la rueda del receptor necesitan tener la división protectora del bisel y de la seguridad de la partícula;
46. El pedazo de vestido y el pedazo del pegamento del corte se deben aislar, cortan la posición de la goma del pegamento cuando la puerta abre la parada del equipo, el cambio de la puerta se abre sin la detención;
47. Explore la carga por teletratamiento de doble cara MES, error-prueba de doble cara de la información del lote del pegamento del PN de la película de la exploración, para evitar error material;
48. El periodo de pegamento de doble cara, la presión, el tiempo y otros datos se almacenan localmente y encuadernado al número de la MOD Slu;
49. La cabeza adhesiva con el mecanismo elástico del almacenador intermediario, posición adhesiva tiene protección dura del límite, previene la base de la sobretensión, función de la alarma es perfecta.
50. Todo el equipo debe cumplir con el contenido de la tabla del FAT de la nebulosa, o antes de que el outsourcer envíe, la nebulosa envió a ingenieros al FAT del equipo calificado, antes de enviar;
51. El marco de puerta externo del marco se hace del plexiglás metal-encrustado hoja;
Medios de la energía
4.1. Poder
4.1.1. Voltaje AC220V, monofásico;
4.1.2. Frecuencia 50HZ.
4.2. Aire
4.2.1.Pressure 0,4 a 0.45Mpa.
4.2.2. Tráfico 20L/min.
Cinco. Condiciones ambientales
La unidad puede actuar sin barreras bajo condiciones ambientales siguientes.
5,1 temperatura ambiente: 5-35 grados C
5,2 la humedad 30-80% pero no debe ser expuesta.
5,3 debe estar libre del gas salado, gas del corrosivo del gas tóxico.
5,4 el polvo debe estar libre del polvo conductor.
5,5 el límite magnético no debe afectar al límite magnético del dispositivo.
