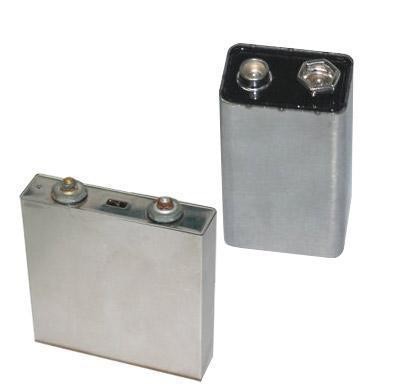

Sistema de soldadura láser de aluminio para placa de cubierta de batería de aluminio cuadrada o redonda
1, la descripción general del equipo se muestra en la siguiente tabla
| Nombre del dispositivo | Máquina de soldadura de tapas cuadradas |
| Los requisitos de suministro de energía |
Trifásico 380V±5%, 50Hz Potencia nominal: ≤12KW Corriente nominal: ≤60A |
| Requisitos medioambientales | Temperatura 5-40 ℃/ humedad 10-90% |
| demanda de suministro de gas |
Aire < 0,2 m3/h, presión ≥0,6 Mpa Nitrógeno < 0,2 m3/h, presión ≥0,4 Mpa |
| Tiempo de trabajo | 24H (funcionamiento continuo) |
| Tasa de fracaso | ≤2% (solo causado por el equipo) |
| Porcentaje de pase | ≥98% (excluyendo materiales entrantes anormales) |
| dotación de personal | 1 persona (carga y descarga) |
| Eficiencia del equipo | 1 PPM o superior |
2, estructura del equipo
El equipo consta principalmente de host láser y estación de trabajo de soldadura.

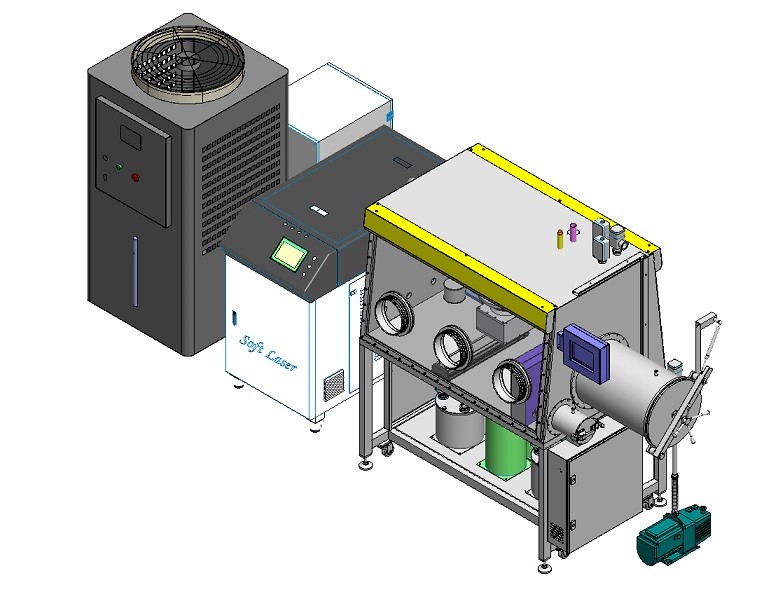

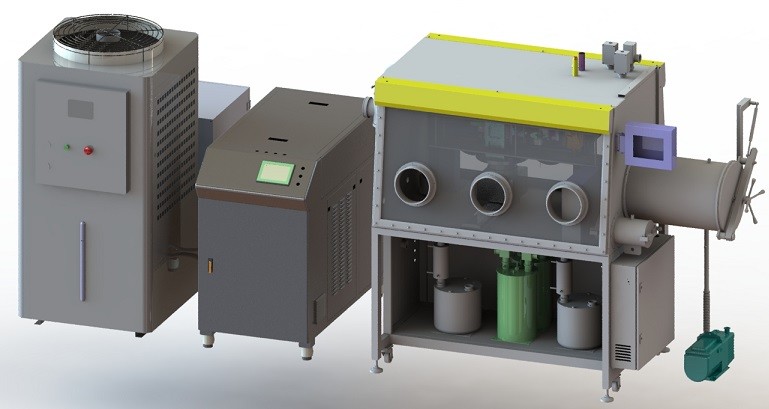

La estructura del equipo se muestra a continuación.
3, configuración del equipo
La configuración principal del equipo se muestra en la siguiente tabla
| unidad | instrucciones | Cantidad | |
| Estación de soldadura | Sistema de accesorios de soldadura | 1 | |
| Sistema de movimiento láser | Tres ejes | 1 | |
| Sistema de monitoreo | 1 | ||
| Sistema de protección de soldadura | 1 | ||
| Sistema de limpieza de polvo | 1 | ||
| sistema de limpieza | columnas | 2 | |
| Sistema de control de soldadura | 1 | ||
| Anfitrión láser | láser |
China máx./2000 w |
1 |
| máquina de refrigeración por agua | DOLUYO / 2p | 1 | |
| Unión soldada con láser | importar | 1 | |
4, estación de trabajo de soldadura

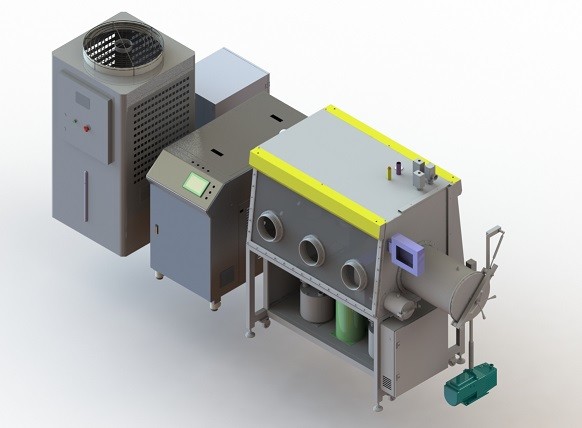

La unidad de soldadura incluye principalmente un sistema de movimiento, un sistema de protección de soldadura, un sistema de monitoreo, un accesorio, un sistema de limpieza de polvo y un sistema de control de soldadura.La tabla de soldadura se muestra en la siguiente figura.
