Batería del níquel del cinc de la máquina de Tab Pole Pillar Laser Welding de la base de la célula

Número técnico del esquema:

A:

Soldadora eléctrica de laser de la columna del polo de la base

ZCDC13A-00

1, introducción del equipo

El equipo se utiliza principalmente para la soldadura de laser de la columna del polo de la célula de batería del cinc-níquel, respectivamente, alcanzar la base que coloca la fijación con abrazadera, la soldadura de laser de la polo-célula de la base, el oído polar de la base que forma, la prueba del cortocircuito de la base y otros procesos.

2, equipo pueden adaptarse a los materiales y a las especificaciones de producto entrantes

2.1. Adaptación a las especificaciones de la batería

Microprocesador unicelular del polo negativo de la batería de 2.1.1.100 AH 21 pedazos, polo positivo 20 pedazos, un total de 2 anchuras monolíticas 68m m, altura 100m m del polo de la célula

Producto de la prueba de aceptación: batería cuadrada 100AH del níquel del cinc

2.1.2. Diagrama del tamaño de la placa

Figura de la placa positiva el pedazo del cátodo de figura

2,2, efecto de soldadura;

3 parámetros técnicos del equipo
3,1, poder total: ≤15KW;
3,2, fuente de alimentación: AC380 el V±10% 50HZ, sistema de cinco cables trifásico;
3,3, aire comprimido: MPa del pressure≥ 0,5, ³ /h de flow≥12m;
3,4, fuente del vacío: ≤-90KPa (proporcionado por el partido A), ³ /h de suction≥18m;
3,5, peso de equipo: toneladas ≤1.5. Requisitos de tierra de la carga: 650kg/㎡;

3,6, nitrógeno: pressure≥0.5 MPa, ³ /h de <0.2m,

3.7. Dimensiones: (longitud) 4620* (anchura) 1500* (altura) 2000; (para la referencia solamente, principalmente en clase);
3,8, ≥ 5PPM (eficacia operativa de la eficacia del equipo del equipo, excepto otros factores, ≥ el 99%, ≥ el 98% de la tasa de supervivencia del equipo de la producción de producto;

poder de 3,9 lasers: 4000W con varios modos de funcionamiento
4. introducción de la función

4.1. Soldadura de laser del oído de poste que forma mechanis

diseño de la placa giratoria de 4 estaciones, 1 estación que carga, colocación, afianzando con abrazadera, estación 2 que presiona el vacío de la soldadura de laser, el formar de soldadura de 3 estaciones, prueba del cortocircuito de 4 estaciones.

4,2 colocación del material en la célula

La estructura neumática del cilindro y de la primavera se adopta para apretar el accesorio, afloja la colocación y mejora la exactitud de la operación de cada estación en la placa giratoria.

4,3 soldadura de laser polar del oído

4.3.1 montaje compacto de la soldadura de laser: Cuando la base eléctrica se transfiere a la estación de la soldadura de laser en la tabla rotatoria, apriete el cilindro de la compresión y presionar el oído eléctrico del polo de la base a la columna del polo para asegurarse de que el oído del polo no es flojo durante la soldadura de laser.

4.3.2 componentes de la soldadura de laser:

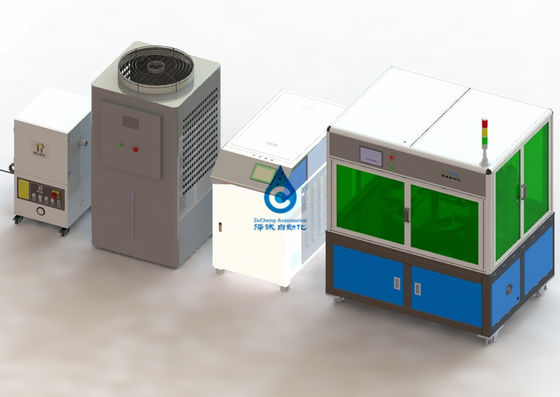

Anfitrión del laser: El anfitrión del laser consiste en el laser, máquina de la refrigeración por agua, cabeza soldadora

Laser: El laser adopta el laser continuo nacional de la fibra de Chuangxin. Vea la tabla siguiente para los parámetros técnicos principales

Refrigerador de agua: adopte la unidad caliente del refrigerador de agua del doble de la alta precisión

Vea la tabla siguiente para los parámetros técnicos principales

4.3.3 sistema del vacío:

Sistema de la purificación del humo

Para oportuno y absorba con eficacia el humo de soldadura, guardan el espacio de trabajo de soldadura para limpiar, y evitar que el humo afecte a la calidad de soldadura, el equipo se equipa de un purificador del humo.

El purificador del humo y del polvo se compone principalmente de boca que fuma, transportando el tubo, la fan de la rueda, la pantalla de filtro y el algodón purificado.

Los parámetros técnicos principales del purificador del humo y del polvo se muestran en la tabla abajo

(5) reconstrucción polar del oído

(7) el voltaje de la prueba
El cilindro conduce el bloque que forma para formar la posición después de la soldadura de laser, y la presión que forma es ajustable.

Se presiona y se fija la célula, y el oído del electrodo de la célula se prueba para el voltaje. La pantalla de visualización se controla para distinguir entre el voltaje calificado e incompetente de la célula. Después de ese, la batería se recoge y se separa manualmente.

(7) sistema de la placa giratoria

Este componente es conducido por una placa giratoria y consiste en un mecanismo de alzamiento. En el estado de alzamiento, la tabla rotatoria gira para asegurarse que la rotación del accesorio y de la célula en cada estación es lisa, y no hay colisión con otros componentes. Vuelta a la siguiente estación cuando la placa giratoria cae, cada estación a actuar.

(8) lista de la configuración de equipo

5. Ambiente del uso del producto

5,1 aire comprimido: 0.4-0.6mpa; Tráfico: 15L/min

fuente de alimentación 5,2: AC380V monofásico; Pequeña fluctuación el ±10% del voltaje;

humedad relativa 5,3: 30-55%HR;

5,4 ningún gas corrosivo, líquido o gas explosivo en sitio.

1. Accesorios al azar

Refiera por favor a la tabla siguiente para los accesorios al azar (para cada sistema)

2. Marcas componentes principales

3. Criterios de aceptación

La aceptación del equipo se divide en la pre-aceptación y la aceptación final.

1) Pre-aceptación: La pre-aceptación será realizada en compañía del partido b, y el partido A enviará personales y personales del partido b para confirmar la composición del equipo, el aspecto, la función y los parámetros relevantes. El equipo que suelda con autógena 3 muestras continuamente, el tiempo del cierre causado por razones materiales no se cuenta. Durante la operación, la alta producción, función y los parámetros técnicos del equipo fueron investigados.

2) Aceptación final: La aceptación final será conducida por la compañía del partido a. El equipo será transportado para ir de fiesta el taller de la a, y comprobado y aceptado después de la instalación y del depuración. El equipo que suelda con autógena 10 muestras continuamente, el tiempo muerto causado por el material no se cuenta. Durante la operación, la alta producción, función y los parámetros técnicos del equipo fueron investigados. Si hay cualquier problema con el equipo durante la inspección de aceptación, el partido B, de acuerdo con de partido que A, transforma el equipo dentro del tiempo más corto.

3) Explicación adicional: En el plazo de un mes después de encargar del equipo, si el partido A no puede realizar la producción y la aceptación de ensayo debido al material escaso o a las instalaciones favorables preparación o fracaso de cumplir los requisitos de la especificación técnica, el equipo será juzgado para haber pasado la inspección de aceptación.

4. Plan de entrenamiento

El partido B es responsable de arreglar a ingenieros profesionales para conducir el entrenamiento profesional para los personales del uso 1-3 y del mantenimiento después del depuración del equipo del partido a. El contenido de entrenamiento es como sigue:

1) Entienda los módulos funcionales del equipo entero

2) Procedimientos y precauciones de funcionamiento para el uso apropiado del equipo

3) Ejemplo del programa del dispositivo y descripción de programación

4) Conocimiento de la protección de soldadura

5) Principio y tecnología de soldadura

6) Instrucciones del mantenimiento de equipo

5. Alcance del trabajo

Los artículos no especificaron en la tabla se juzgan para estar fuera del alcance de la fabricación y de ejecución del proveedor.

Sitio que encarga plan

El sitio que encarga plan refiere al proceso de la instalación, de encargar y del entrenamiento de equipo terminados por el ingeniero del equipo al sitio del usuario.
