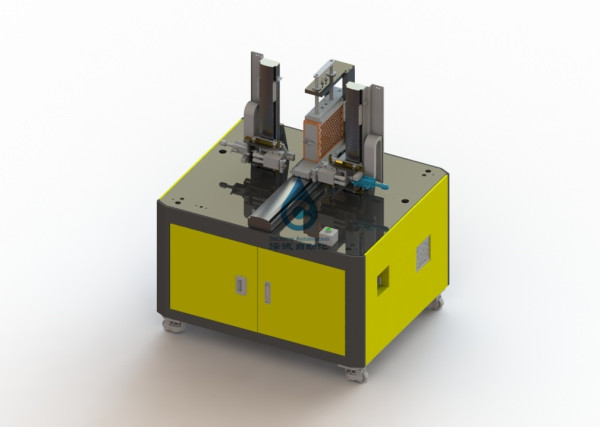

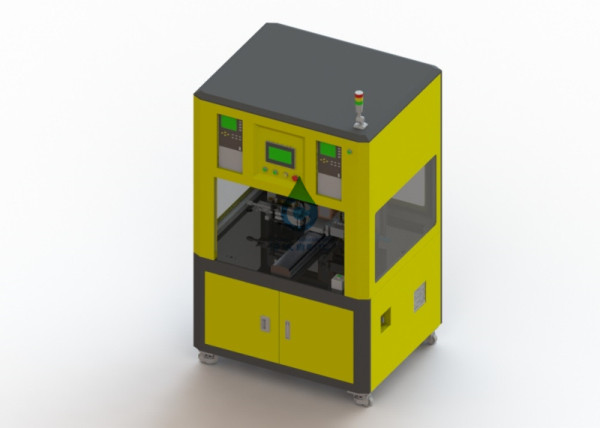

30 PCS/Min Semi Automatic Welding Machine para la batería cilíndrica
La máquina automática de la soldadura por puntos de la batería de litio es conveniente para 18650,26650,32650 cilíndricos y otras pilas de batería de doble cara dentro de cierta gama de la especificación. Puede realizar serie de la batería y la soldadura paralela en curso de batería.
El nuevo concepto de sistema de gestión inteligente gráfico, de modo que el proceso de producción entero de la batería, terminado en un relajado y feliz.
El sistema de colocación del servo de la alta precisión mejora la precisión y la confiabilidad de la soldadura por puntos.
La soldadura por puntos de doble cara se adopta para la batería al mismo tiempo. El tiempo de soldadura medio es 0,4 segundos por el punto, que mejora grandemente la velocidad de la soldadura por puntos y mejora así la eficacia de la producción.
Comparado con la soldadura por puntos manual, la eficacia de la soldadura por puntos, la precisión, la confiabilidad del punto y la consistencia se han mejorado grandemente, y el objetivo último de liberar productividad del trabajo y el convertirse se ha alcanzado.
--- características
---La batería del cilindro se alimenta manualmente, dos baterías se alimenta automáticamente a la vez.
El conector alimentación manual y el equipo se suelda con autógena automáticamente
--- Eficacia alta: Minuto de 30 PCS/(determinado por el número de puntos de soldadura)
--- Gastos de explotación bajos
Este grado del equipo de la automatización del equipo es operación alta, manual es simple, un trabajador puede actuar 1 equipo al mismo tiempo.
2. configuración de sistema
La configuración de sistema se muestra abajo
|
NO. |
Composición del sistema |
Configuración de sistema |
Cantidad |
| 1 | Sistema del estante | sistemas 1 | |
|
Estructura de aluminio del marco |
1 | ||
|
Substrato (galjanoplastia de la placa) |
1 | ||
| 2 |
Célula cilíndrica que coloca y que afianza el sistema con abrazadera |
1sets | |
|
Célula cilíndrica que coloca el mecanismo |
1 | ||
|
Batería cilíndrica que afianza el mecanismo con abrazadera |
1 | ||
| 3 |
Sistema de soldadura de la plataforma |
1sets | |
| Tornillo de la bola | 1 | ||
| Guía linear | 2 | ||
| Motor servo | 1 | ||
| Componentes de la plataforma | 1 | ||
| 4 | Sistema de soldadura | 1 | |
| Máquina de la soldadura por puntos | 2 | ||
| tornillo de la bola del 杠 | 2 | ||
| Guía linear | 4 | ||
| Motor servo | 2 | ||
| 6 | Sistema operativo | 1sets | |
| Pantalla táctil | 1 | ||
| 7 | Sistema de control | 1sets | |
| PLC-Panasonic | 1 |
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
