Línea automática del PAQUETE de la batería eléctrica de la bicicleta 18650
1, fondo y condiciones de la ejecución del proyecto
1,1 fondo de la ejecución del proyecto
El partido A necesita un cableado que embala de la batería eléctrica de la bicicleta. Esta cadena de producción es aplicable a la producción de batería eléctrica del litio 48V30AH de la bicicleta 18650. La cadena de producción tiene cerca de 3 diseñadores, y la capacidad de producción puede cumplir los requisitos de la junta más de 6.000 a 6.500 calificados 18650 módulos de la célula en una hora. La cadena de producción es compatible con la producción de los módulos hasta 300*260m m de la célula.
1,2 condiciones para la ejecución del proyecto
La ejecución del proyecto debe cumplir las condiciones siguientes:
Los materiales del montaje de sistema de la batería serán proporcionados por el partido A del cliente;
El cableado de empaquetado de la batería en la fuente de energía eléctrica proporcionó por el partido A, más de 10 kilovatios del cliente;
La fuente de aire de empaquetado de la toma y de sequedad del cableado de la batería será proporcionada por el cliente y el partido A, sobre 0.5m3/h.
Requisitos ambientales de la planta estándar del partido a:
Electrostático de tierra del taller: ≤10 al poder de 8;
Tratamiento antiestático del taller: necesite hacer el tratamiento antiestático profesional, el equipo que pone a tierra y que pone a tierra electrostático separado
Grado a prueba de polvo del taller: 1 millón (ambiente general);
Ambiente del taller: temperatura 0~45℃, humedad el 20%~60%;
Requisitos de la fuente de aire: presión de entrada > 0.7MPa, temperatura del punto de condensación <5>
Cadena de producción fuente de alimentación: el AC380V±10% de cinco cables trifásico; Frecuencia: 50Hz;
La fuente de alimentación entrante proporcionará el cable de toma de tierra confiable;
Grueso del cemento del piso (uso de pernos fijos): 300m m
Altura eficaz del piso: sobre 4 metros
Llanura de tierra: 2m±2m m
2. Alcance de la ejecución del proyecto
2,1 cableado que embala de la batería eléctrica de la bicicleta para hacer frente a los requisitos y a los tipos de baterías:
Información de 2.1.1 baterías:
Diagrama del esquema del paquete de la batería de 2.1.1.1
Hay ningún
baterías de 2.1.1.2
1) Tipo de la célula: 18650; Tamaño de célula: Φ 17,8 ~ 18,5 milímetros; Altura 64.8~65.4 milímetros;
2) Método de alimentación: manualmente carga la célula en la caja material de la célula;
rebanadas actual-que llevan de 2.1.1.3
1) Forma del portador actual: sellado del microprocesador de la rama;
2) Grueso del portador actual: 0.15m m a 0.25m m;
cubierta de 2.1.1.4 hacia arriba y hacia abajo
1) Tamaño máximo: 300mm×400m m
2) Número de células: ≤100
Observación:
1.) si el partido A necesita producir otras baterías (dentro de la gama de tallas de baterías dispuestas en este acuerdo), el partido A ajustará los útiles relacionados con el empaquetado de la batería y el cableado de bicicletas eléctricas y los hará y substituirá y ajustará los parámetros del equipo relevante;
2.) si la batería necesita ser producida más allá de la gama de parámetros de la batería especificados en este acuerdo, ambas partes negociarán por separado.
3.) pues el partido A decide al producto al firmar este acuerdo, la modificación del plan debido a los cambios del proceso del producto después de firmar este acuerdo estará conforme a la negociación separada del negocio entre los dos partidos;
2.1.2 requisitos materiales para el empaquetado y el cableado eléctricos de la batería de la bicicleta:
Requisitos materiales del código de barras de 2.1.2.1:
Tipo del código de barras: código bidimensional o código unidimensional;
El código de barras debe ser claro y fácil de leer. El código de barras será impreso y pegado en el papel, y la posición que pega cumplirá con las disposiciones del acuerdo.
2,2 diseño de empaquetado del cableado de la batería eléctrica de la bicicleta. Tipo de batería para la fabricación y la aceptación:
2) Peso del módulo: ≤15kg
3) Peso del PAQUETE: ≤30kg
4) Peso de cubiertas superiores y más bajas: ≤30kg

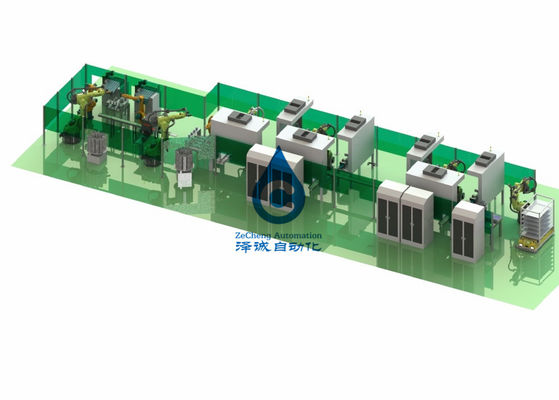

2.4.1 disposición de empaquetado del cableado de la batería eléctrica de la bicicleta:
El tamaño requerido de la línea cuerpo es L25 m ×W5 m ×H2.5 m
1) Alcance del uso:
Tamaño del módulo: L 200 (±20) * W 200 (±20) * H 300 (±20) milímetro
Tamaño del paquete: L 200 (±20) * W 200 (±20) * H 300 (±20) milímetro
Peso del paquete: W: 30Kg
2) Capacidad de diseño: 500 paquetes del diseño se producen cada día
Nota: La eficacia de la producción del puesto del operador depende de habilidad de los personales y de la asignación de los personales de la estación.
3) Tamaño del área: L25000mm*W5000mm*H2500mm
Nota: 1. Este tamaño del área incluye área de la colocación del equipo pero no incluye personales. Dimensiones materiales del paso.
2. El tamaño real de la línea cuerpo está conforme al diseño
4) Configuración del operador: cerca de 3 personas
5) El primer índice del paso de productos del equipo: el ≥99% (nota: los defectos causados por los materiales y el fracaso anormales de operadores de actuar según el proceso estándar no son incluidos)
6) Tasa de producción: el 98% (nota: se incluye el único equipo anormal sí mismo)
7) Requisitos de alimentación: cadena de producción fuente de alimentación: el AC380V±10% de cinco cables trifásico; Frecuencia: 50Hz; La fuente de alimentación entrante proporcionará el cable de toma de tierra confiable;
8) Tarifa del poder: 15KW (no incluyendo el equipo de prueba)
9) Fuente de aire: presión de aire: sobre 0.7Mpa, capacidad del extractor: 20L/min
