Máquina semiautomática de la inyección de la máquina líquida de la inyección para la batería de litio del hierro 0-200g
1, el perfil
El dispositivo es conveniente para la inyección líquida semiautomática de baterías. La aguja líquida de la inyección se pone manualmente en el puerto de inyección líquido en el tanque del escondrijo, y el líquido se inyecta de la manera de succión, de extracción automática del vacío y de presión automática.
2. Materias primas y componentes
1. Tamaño del producto:
| El modelo de la batería | W | L | H | H1 (columna de A) | S (distancia entre la columna del polo y el puerto de inyección) |
| Unidad: milímetro | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3: Introducción de máquina líquida de la inyección

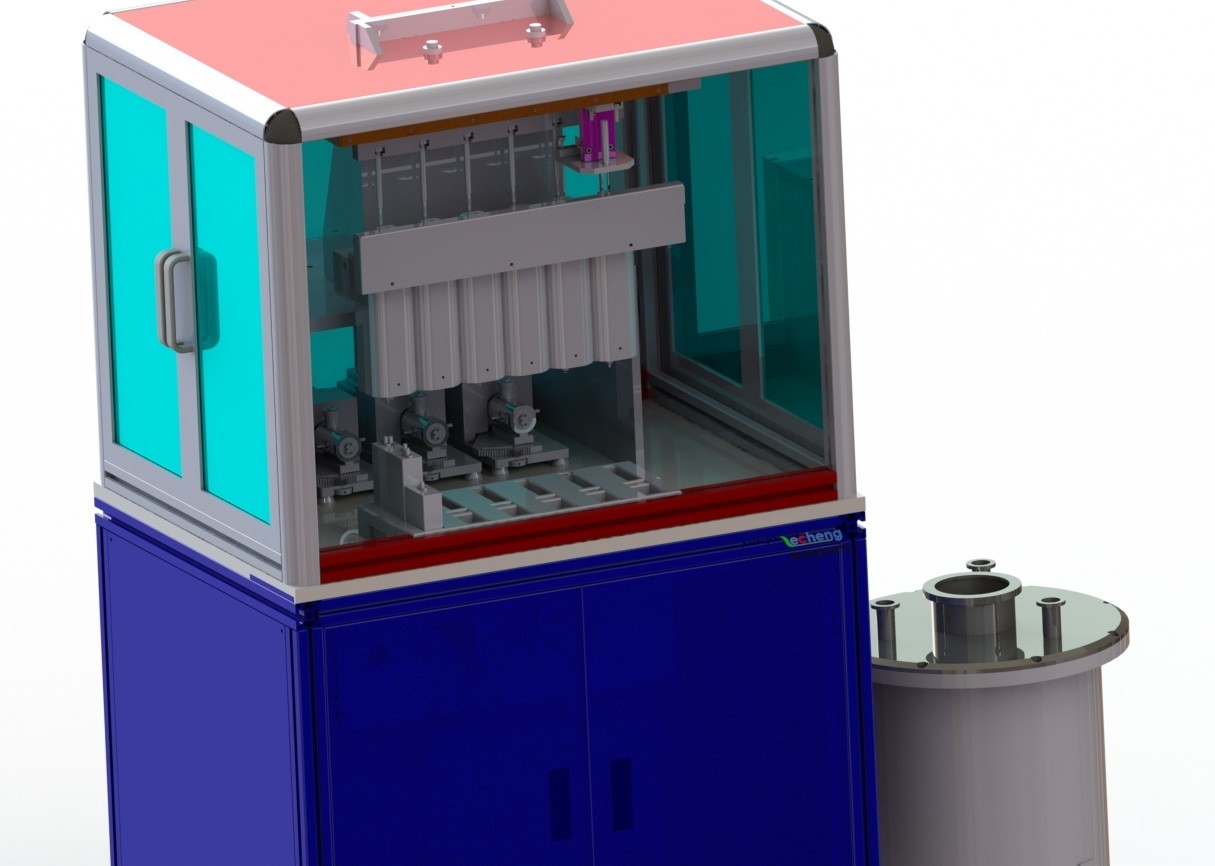

1, la disposición general

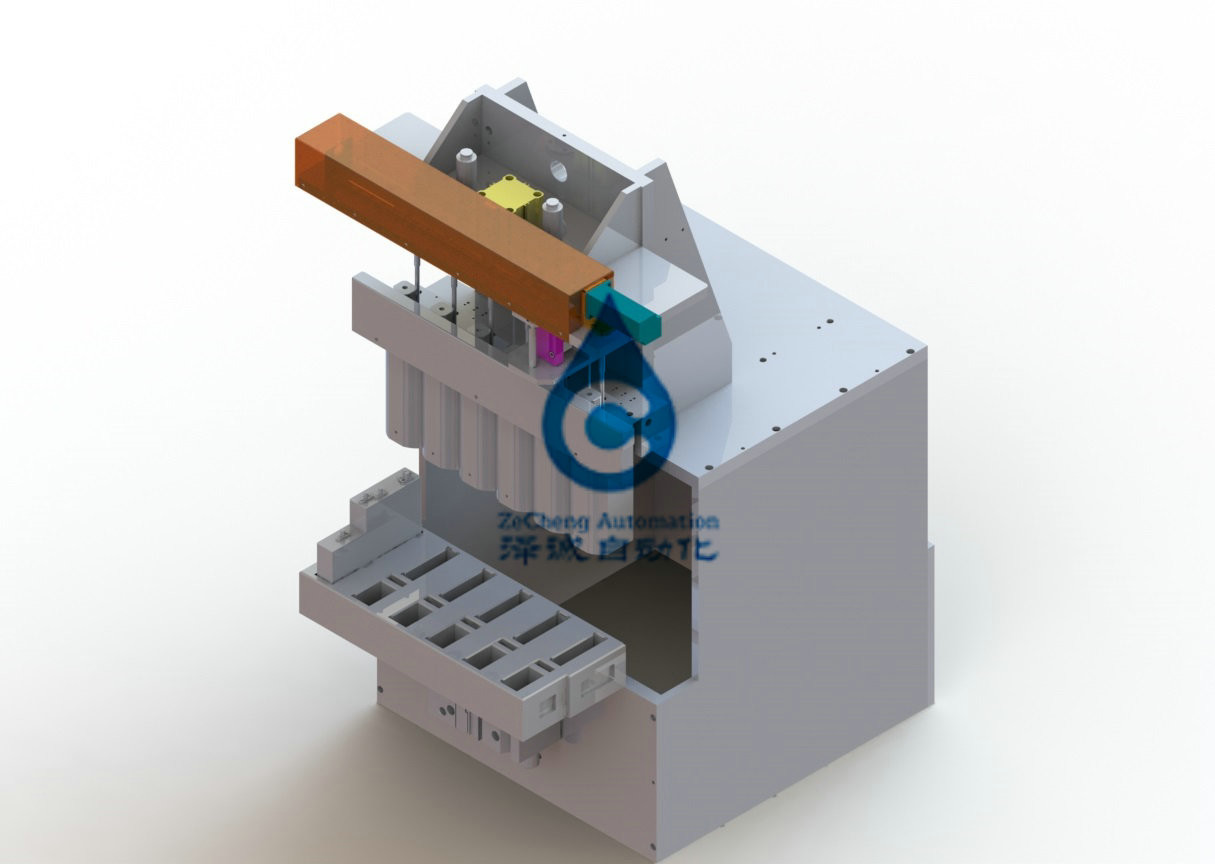

2. Montaje líquido del cilindro de la inyección
Después de sellar el cilindro líquido de la inyección, el vacío se bombea dentro de la batería y del cilindro líquido de la inyección a través de los tubos en los cuatro enchufes, y entonces el electrólito se inyecta en el cilindro líquido de la inyección a través del tubo de inyección líquido. Abra los tres enchufes, y el electrólito es bombeado en la batería por la adsorción del vacío.
3. alzamiento de la asamblea
Ponga manualmente la batería en el accesorio de colocación, conecte y selle el agujero líquido de la inyección de la batería y la boca líquida de la inyección en el cilindro líquido de la inyección a través del cilindro de alzamiento.
3. prensa el componente
El montaje del cilindro que conduce los 4 enchufa el cilindro de la inyección.
4. componentes de aislamiento
El montaje del cilindro que conduce los 4 enchufa el cilindro de la inyección.
5. montaje del agujero de la inyección del líquido de cierre
Un componente que tapa el electrólito en el agujero de la inyección del cilindro de la inyección.
4. Requisitos de equipo
4.1. Tiene las funciones del vacío que bombean, la inyección cuantitativa del electrólito e inyección rápida a presión, cuyo la función de la inyección rápida a presión puede ser seleccionada y la presión puede ser fijada
4.2. El diámetro mínimo del tubo de vacío no será menos de 12m m, y el tubo principal no será menos de 25m m
4,3 el tubo de vacío está solamente en contacto con el producto, no la partición del electrólito.
4,4 requisitos de la operación: manual que alimenta, alineación del equipo del agujero líquido de la inyección, vacío automático que bombea, inyección líquida, alimentación manual después de la inyección líquida.
alimentación manual del equipo 4.4.1 y alineación líquida del agujero de la inyección: el proceso de la operación adopta la colocación de fabricación, que no puede causar daño al aspecto de la batería y al agujero líquido de la inyección
inyección automática del vacío 4.4.2:
la bomba de medición exacta 4.4.3 se utiliza para la inyección líquida de la batería. La cantidad líquida de la inyección es ajustable de 0g a 200g, y la precisión líquida de la inyección se garantiza para ser el ±0.5%.
4.4.4 el grado del vacío que se alcanzará antes de que la inyección líquida pueda ser seleccionada, con 20~1000Pa opcional.
4.4.5 ningún electrólito serán rociados o escapados durante la inyección líquida.
tiempo derecho ajustable 4.4.6: para reducir el tiempo de la inyección, el dispositivo conserva la función de la inyección a presión rápida.
manual 4.4.7 que esconde después de la inyección líquida: simple y conveniente para cargar y descargar.
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
