Cadmio de la punzonadora 600KG 80PPM 13KW de la placa de la batería del níquel del cinc

Cadmio-níquel de 600KG 80PPM 13KW, punzonadora de la placa de la batería del cinc-níquel

descripción 1.Brief de la punzonadora de la hoja del polo

El equipo es conveniente para el proceso que esconde de la correa de tracción del electrodo de diversos acumuladores alcalinos tales como batería del cadmio-níquel, batería del cinc-níquel, batería del níquel-hidrógeno, batería del hierro-níquel, etc. Hay dos modos de trabajo: automático y manual. El modo de trabajo automático del flujo de trabajo básico, prensa de batir, rollos instalados en zona polar a través del mecanismo transportador, transportando el mecanismo según la longitud de la liquidación de la dimensión del pedazo de polo que alimenta, trae en el paquete en el molde del sacador, el molde del dado superior está instalado en el bloque de la diapositiva de la prensa, bloque arriba y abajo del movimiento en el modo de la impulsión será situado en el molde extremadamente del corte de la correa en rebanadas. A través del agujero que esconde en el centro de la tabla del dado y del sacador, los pedazos de polo se caen en el transportador de correa debajo del sacador. El transportador de correa transmite los pedazos de polo a la estación de clasificación. La tira de polo acabada se forma en la basura porosa incompleta de la tira, que se hiere en la máquina de cosecha y se recoge en bobina.

parámetros 2.Technical del equipo

componentes del equipo 3Main

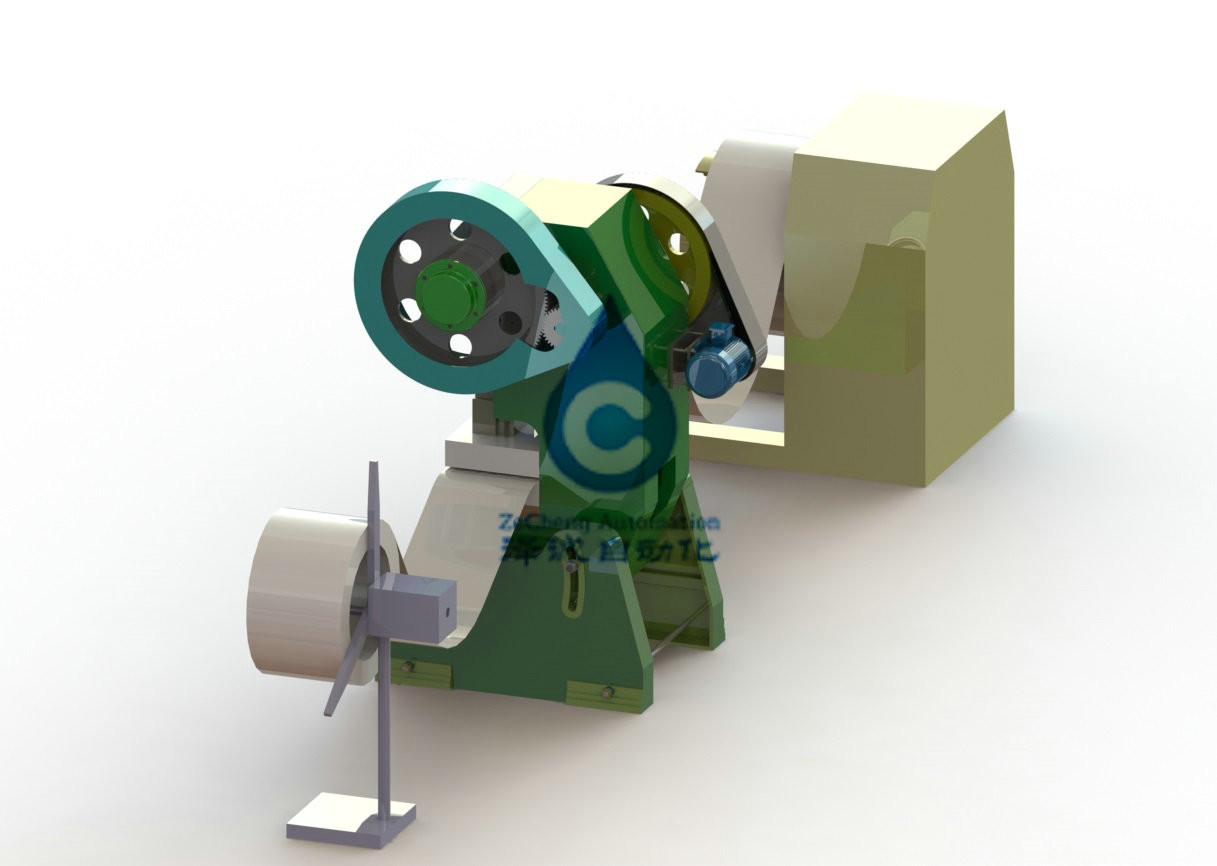

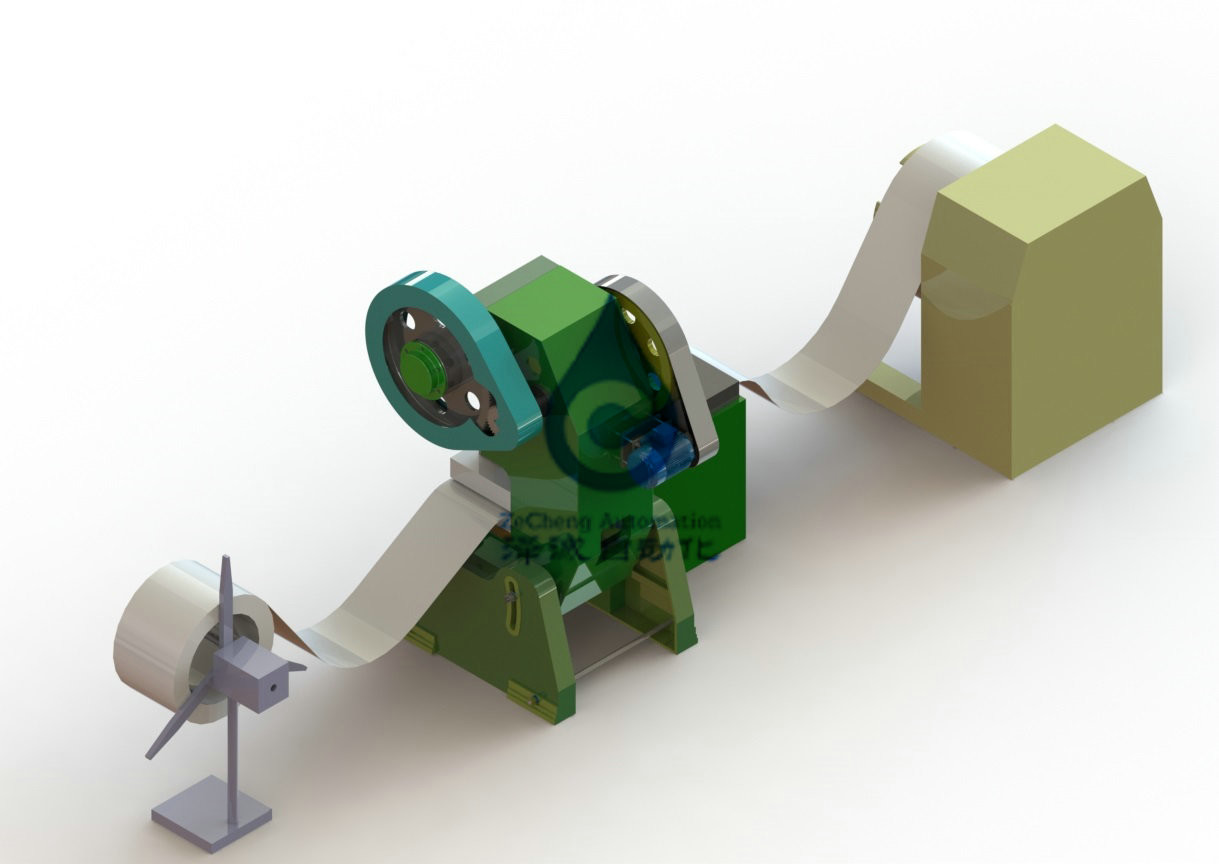

   Se compone principalmente de una máquina el desenrollar, de un dispositivo de alimentación, de una punzonadora, de una máquina de enrrollamiento y de un transportador de correa.
3,1 la composición de la desenrolladora:

          El hueco que desenrolla es conducido por el reductor eléctrico, que es conveniente para comenzar frecuente. Cuando está girada, la desenrolladora comienza a desenrollar automáticamente. Cuando la correa del polo cae al sensor de un límite más bajo, la desenrolladora para el desenrollar, y cuando la correa del polo se tira lejos de la gama de la detección del sensor, la desenrolladora comienza a desenrollar otra vez. La desenrolladora tiene un mecanismo de frenado confiable. El diámetro del eje de la instalación del polo superior de la desenrolladora es 38m m. El eje de la máquina el desenrollar se proporciona un dispositivo de colocación axial para el rollo de la cinta del polo, y la placa de bafle se proporciona los pernos radiales de la colocación y de la transmisión. La desenrolladora tiene la función de desenrollar delantero y reverso. La desenrolladora tiene un dispositivo para evitar que la cinta del polo baje a la tierra. La posición axial de la instalación del reductor del dispositivo el desenrollar es paralela al eje vertical del dispositivo el desenrollar. El dispositivo el desenrollar tiene un mecanismo de funcionamiento eléctrico independiente.
3,2 la composición del alimentador:

           Se adopta el método de alimentación neumático, y la velocidad de alimentación es ajustable y hace juego la velocidad de la punzonadora. La anchura de alimentación no es menos de 220m m. La correa del polo es afianzada con abrazadera hacia arriba y hacia abajo por el cilindro de fijación con abrazadera, y el cilindro de alimentación se utiliza para empujar el material. El cilindro de fijación con abrazadera no causa daño a la superficie de la correa del polo. La longitud de alimentación se puede ajustar arbitrariamente dentro de la gama de 0-300m m, y la longitud del ajuste se exhibe con números de referencia. El mecanismo de alimentación tiene alimentación estable, con el mecanismo de alimentación de la guía y la correa ajustable del polo el mecanismo izquierdo y derecho del límite, que puede asegurarse de que la alimentación de la correa del polo sea recta y la exactitud no excede ±0.5mm cuando el borde de la correa del polo se tuerce. El mecanismo de alimentación y el movimiento de la diapositiva del sacador tienen buena coordinación, y las acciones de la alimentación y de la perforación y del corte no deben interferir con uno a. El mecanismo de alimentación tiene dispositivos de seguridad completos y confiables. El mecanismo de alimentación tiene suficiente rigidez y no debe generar la vibración excesiva durante la operación de alta velocidad. La altura del mecanismo de alimentación es ajustable, y la conexión con la prensa de sacador es firme.
3,3 composición de la prensa de sacador:

            El tipo prensa de OCP-80e de sacador producida por la industria Co., Ltd. de la maquinaria de Jinfeng se utiliza, con una presión nominal de 80 toneladas.
3,4 composición del transportador de correa:

            El transportador de correa está instalado en la parte más inferior de la punzonadora. La correa adopta el anillo-tipo cinta del paño, impulsión eléctrica. La longitud del transportador de correa debe asegurarse de que un extremo se pueda conectar con el pedazo de polo que cae del agujero de perforación, y el otro extremo se expone al exterior del equipo para cerca de 500m m. Una polea está instalada en la parte inferior del transportador de correa para facilitar el ajuste de la posición del transportador.
composición 3.5The de la devanadera:

              La devanadera es conducida por el hueco eléctrico para recibir el material, que es conveniente para comenzar frecuente. Después de perforar y de esquilar, cuando la cinta del pedazo se estira al límite superior, la desenrolladora para el rebobinar. Cuando la cinta del pedazo baja al límite más bajo, la devanadera comienza a recoger el material. El rewinder debe tener un contrapeso para asegurar la suficiente tensión en la correa del pedazo para asegurar la velocidad de la correa en el extremo el rebobinar. El diámetro del eje de la instalación de la bobina del pedazo en la devanadera es 38m m. Hay un dispositivo de colocación axial inútil de la bobina en el eje de la devanadera. La posición del sensor de la detección de la posición de la correa del polo es ajustable. La posición axial de la instalación del reductor del dispositivo el desenrollar es paralela al eje vertical del dispositivo de descarga. El dispositivo de recepción tiene un mecanismo de funcionamiento eléctrico independiente.
3,5 sistema de control:

                El tablero eléctrico está instalado independientemente dentro de la máquina, y los componentes de circuito de poder tales como fuente de alimentación del interruptor de la salida, de la estabilidad de DC, PLC para el control, retransmisión, dispositivo de control de motor, etc. están instalados dentro. Las conexiones al exterior se hacen usando los conectores y los bloques de terminales. El PLC adopta OMRON. La pieza del techo del cable de transmisión tiene perforaciones. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos en la parte inferior.
