Detector de la calidad del CCD del pedazo de poste de la batería de AC220V 50HZ 3KW

Diversos tipos 3KW de detector de la calidad del CCD del pedazo de poste de la batería

requisitos 1.Design de la máquina de la inspección de la calidad para el electrodo de la batería:

   1.1. Este equipo es conveniente para las baterías de litio, baterías del fosfato del hierro del litio, baterías del hierro del litio, batería de níquel-cadmio, batería del cinc del níquel, baterías ferros-, condensadores estupendos y la otra nueva detección de la calidad superficial del pedazo de polo de la batería de la energía, usando principio de la proyección de imagen del CCD, el polo de la batería en el polvo, rasguño, grieta, la calidad superficial tiene un problema tal como hoja del muestreo seleccionada, los productos calificados recogió el material en la caja.

     1.2. Capacidad y parámetros de proceso de la máquina de la inspección de la calidad del pedazo de polo de la batería: pedazos/minuto de la velocidad 4 de la producción de la placa de polo ajustable

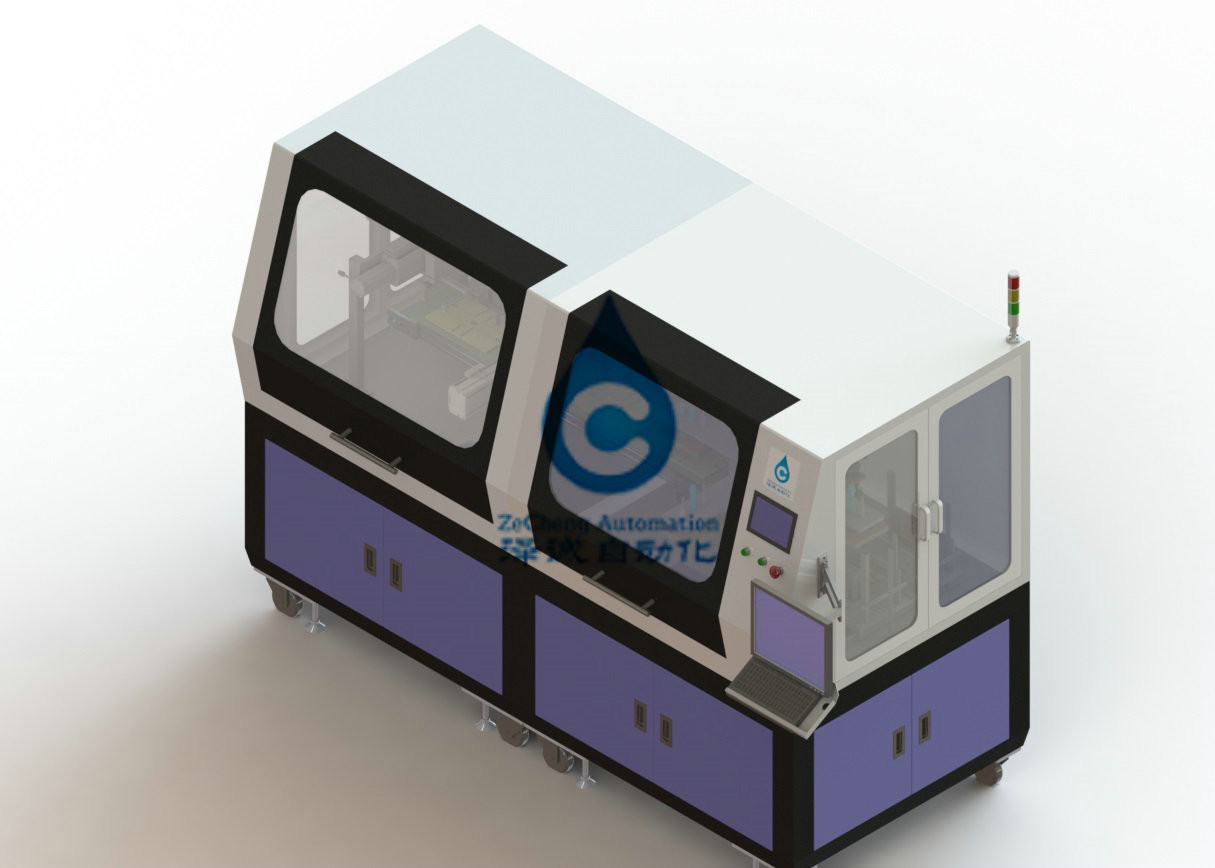

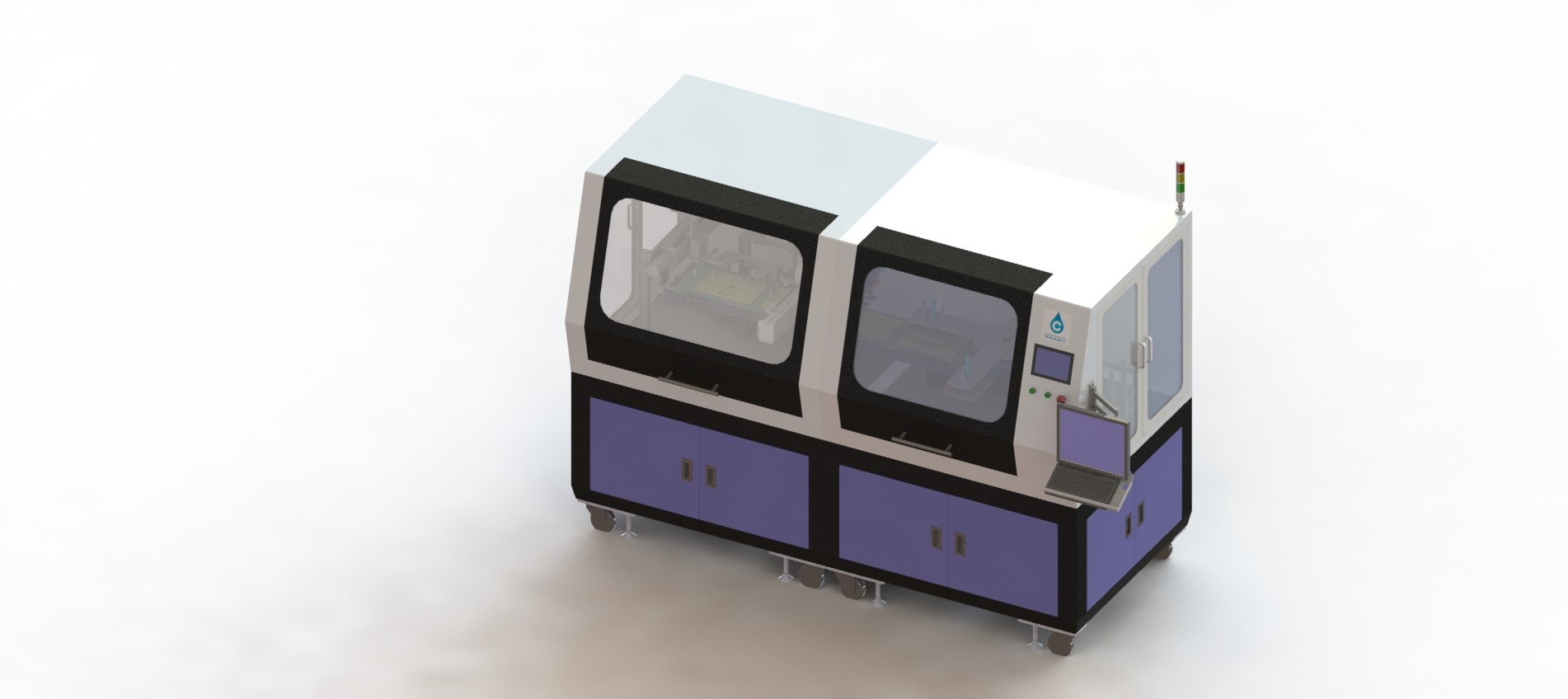

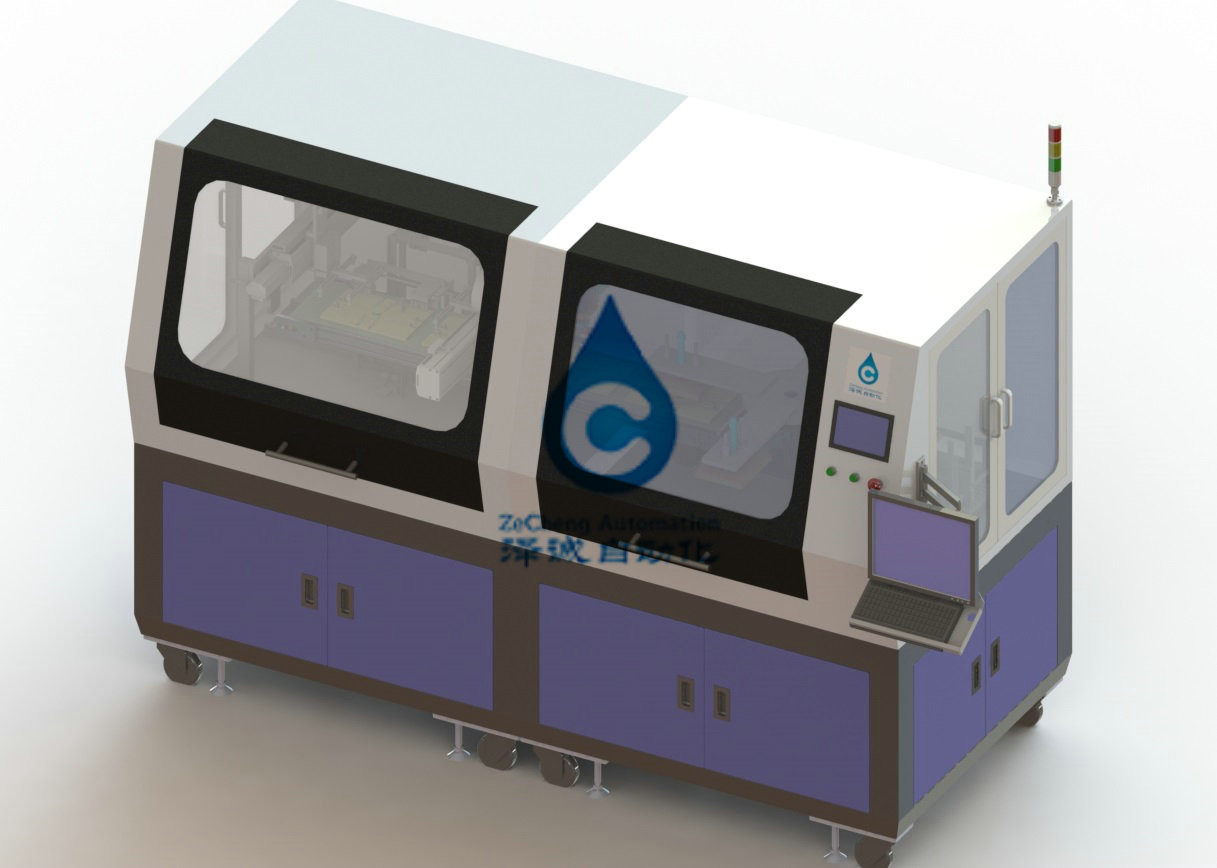

     1.3. Diagrama del equipo

2. Parámetros técnicos del equipo

3. Componentes principales del equipo

   Este equipo USO principal principio de la proyección de imagen del CCD para tomar las fotos en la superficie del polo, y lo compara con el polo estándar para juzgar si está calificado o no. Cuando no hay polo, la caja material puede ser cambiada automáticamente. El manipulante chupa para arriba la hoja del polo de la caja material y le da vuelta 90 grados. El CCD detecta la parte inferior de la hoja del polo y le da vuelta 90 grados. Los productos calificados continúan moviéndose en la banda transportadora a la estación antedicha de la detección, después de la detección enviada automáticamente a la estación de descarga, los productos calificados en la caja material, productos incompetentes en la caja inútil.

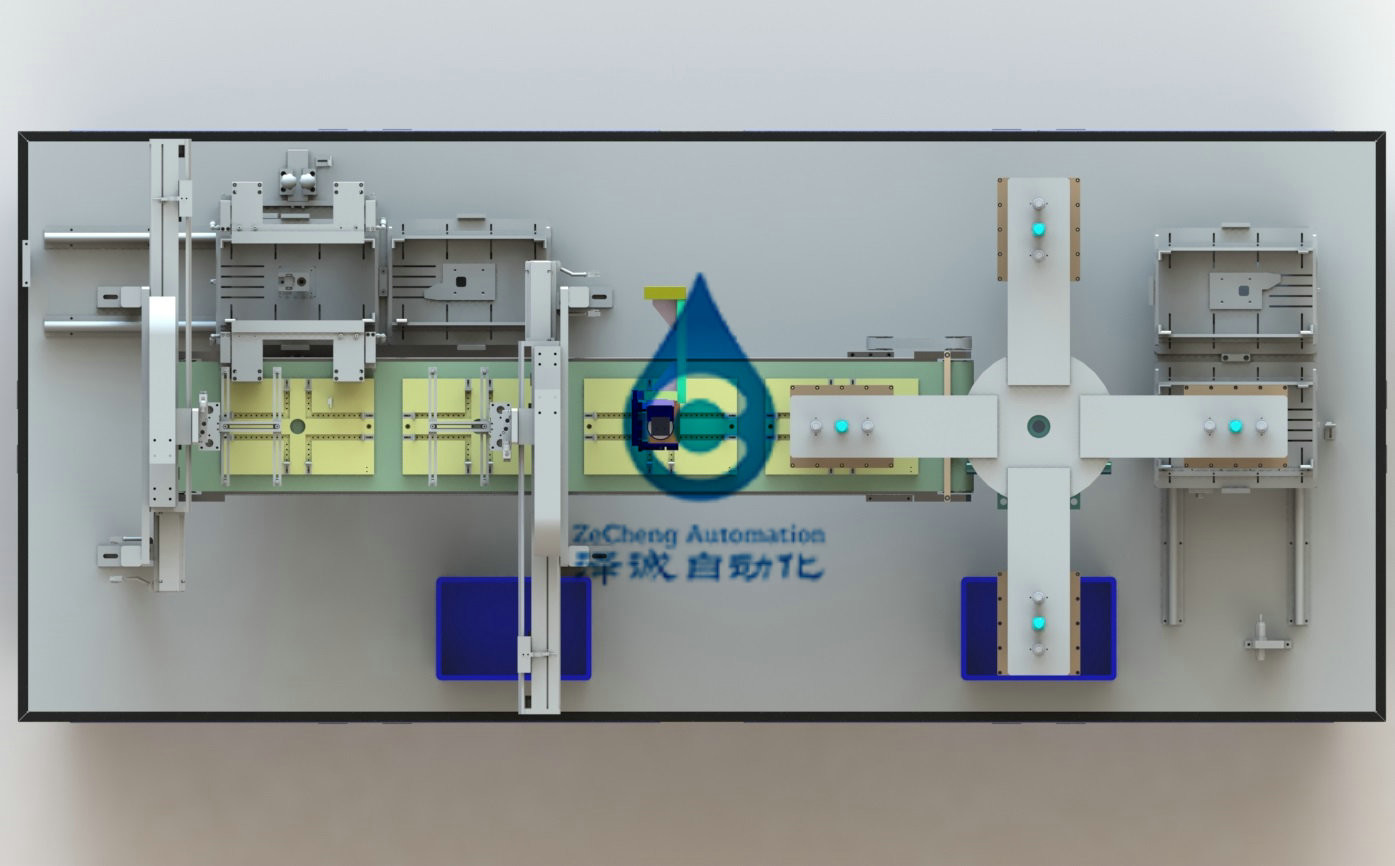

    3,1 sistema de manipulante de alimentación rotatorio: usando el divisor de la leva de la precisión para la rotación de 4 estaciones, 1 pedazo de polo de la estación que alimentaba, detección del CCD de 2 estaciones, estación 3 puso productos calificados en el accesorio de la banda transportadora, estación 4 que los productos no conformes se colocan en la caja inútil.

    sistema de la correa 3.2Conveyor: El motor servo conduce la banda transportadora para mover la distancia fija, y la banda transportadora se equipa de una abrazadera, que puede establecer con eficacia los pedazos de polo.

    sistema de manipulante 3.3Unloading: El motor servo o el cilindro rodless conduce el manipulante de la ventosa para moverse en el carril de guía, chupa automáticamente para arriba el pedazo de polo y lo pone en la caja material correspondiente.

    sistema de la cubierta 3.4Upper: Adopta la estructura de soldadura de la chapa, hermosa en aspecto, y adopta el diseño de aislamiento único de la estructura, que puede evitar con eficacia que el polvo caiga en el equipo.

4. Requisitos ambientales

Proporcione por favor el medio siguiente de la energía

  4,1 la fuente de alimentación

    4.1.1 voltaje AC220V± el 10%

    4.1.2 frecuencias 50 herzios + 1 herzios

  4.2. Temperatura: temperatura 5-35℃Storage: 0-40℃

  4.3. Fuente de aire: 0.4-0.6mpa

  4,4 la humedad 30-80% pero no debe rociar.

  4,5 allí no es ningún gas corrosivo, líquido o gas explosivo en sitio

  4,6 requisitos del color del equipo: según la placa del color o el número del color proporcionado por el partido a, el ordenador es blanco.

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
