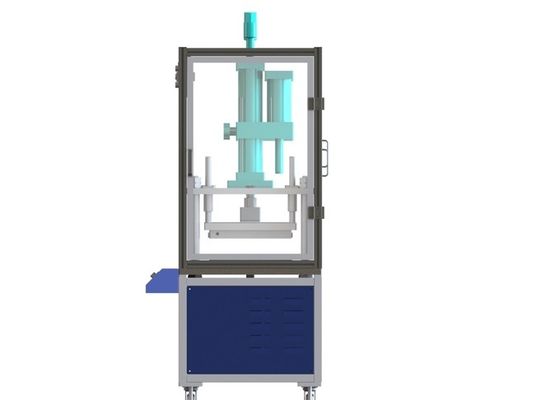

12PPM/Min Lithium Ion Battery Manufacturing trabaja a máquina semi automático para presionar caliente frío

Litio semi automático el presionar frío y caliente de Ion Battery Manufacturing Machines For

1. La máquina del introductionThe del equipo se utiliza principalmente para presionar caliente de la célula herida o de la célula anterior para asegurar el grueso uniforme de la célula. La temperatura el presionar caliente puede ser ajustada. Aire - cilindro líquido del aumentador de presión de la presión, tamaño de la presión ajustable.

1,1, características-- seis baterías de una sola capa se pueden presionar al mismo tiempo. La presión puede ser ajustada. La presión máxima del sobrealimentador gaseoso líquido es 3T.

1,2, eficacia alta: estación doble, una batería de una sola capa en prensa caliente, batería de una sola capa de la estación de dos estaciones en press.15 frío PCS/min (la eficacia específica se determina según el tiempo el presionar caliente y el presionar frío)

1,3, gastos de explotación bajos

Este grado del equipo de la automatización del equipo es operación alta, manual es simple, un trabajador puede actuar 1 equipo al mismo tiempo.

2. Funciones y parámetros del dispositivo

índice calificado 2,1 de productos del equipo: el 99%

2,2 capacidades/velocidad del equipo: 15PPM (tamaño de célula: 53*85, el reclamar caliente 3 minutos, el reclamar frío 1 minuto)

porcentaje de averías de equipo 2,3: el ≤5% (fracaso causado por el equipo único)

2,4 la temperatura termal del control de presión es 80°, y la gama de la precisión es el ±5%;

equipo eléctrico 2,5: voltaje el AC220±10%, poder 10KW

aire comprimido 2,6: 0.6mpa

2,7 áreas eficaces el presionar caliente: 400X400 máximo,

2,8 pesos: el ratio del peso total de 1000Kg al área portadora es ≤500kg/M2, y el peso del equipo excede la carga de piso de 500kg/M2. Las medidas necesarias de la protección serán tomadas;

2,9 la máquina entera se equipa de la cubierta protectora del polvo, la cubierta protectora es aleación de aluminio con la estructura del plexiglás, y la superficie de funcionamiento se equipa de la puerta del plexiglás;

el buen funcionamiento ergonómico 2,10 se debe alcanzar en diseño de máquina;

3, la máquina fría caliente automática de la prensa del pressThe de la batería serán colocados en el almacenador intermediario mediante la toma artificial puesta en el estante de las baterías en el dispositivo de presión caliente respectivamente, dos sistemas del dispositivo de presión caliente, pueden ejecutar la batería múltiple al mismo tiempo de presionar caliente, el presionar caliente cuando la fuerza de la manera del control del cilindro del líquido del gas de controlar la presión termal y de realizar las baterías en por área de unidad de presionar caliente, temperatura el presionar caliente es el ° 80, el control de la temperatura por modo de calefacción eléctrico; Después del extremo de la prensa caliente, baje manualmente la batería en la caja de carga. Flujo de la operación del equipo; Línea artificial (o automática bandeja automática de la batería del flujo) pondrá una batería del coche a este equipo en el área apilada material - > la batería puesta artificial en presionar caliente a una ubicación en el calor caliente del cristal de exposición al mismo tiempo, el ser humano será 2 que la ubicación de la batería se pone en la bandeja, al frío de 2 estaciones - tras completar presionar caliente las baterías artificiales serán tomadas abajo en el compartimiento.

Composición del equipo

4. MediumPlease de la energía proporcionar el medio siguiente de la energía

fuente de alimentación 4,1

1) cambio instantáneo del counterphase del voltaje AC220V± el 10%

2, frecuencia 50 herzios + 1 herzios

aire 4,2

1) presión 0.5mpa 5kgf/cm2

2) capacidad: 501/min

5. El dispositivo ambiental del conditionsThe puede actuar sin barrera bajo condiciones ambientales siguientes.

temperatura de la operación de 5,1 temperaturas: temperatura 5-35℃Storage: 0-40℃

5.2. Humedad 30-80% pero ninguna condensación.

5.3. La limpieza ambiental no será más baja de 100.000;

5,4 allí no es ningún gas corrosivo, líquido o gas explosivo en el sitio

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
