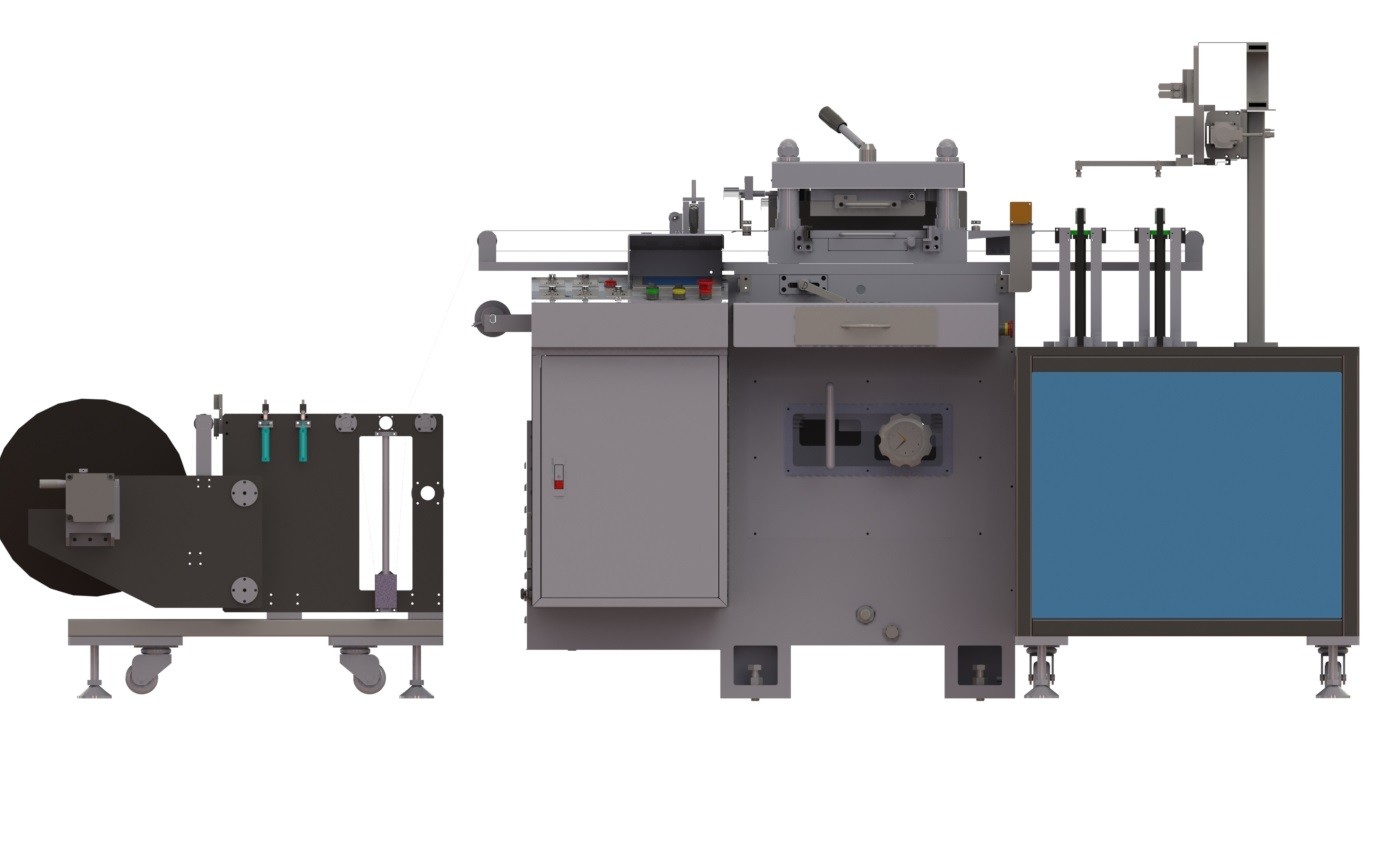

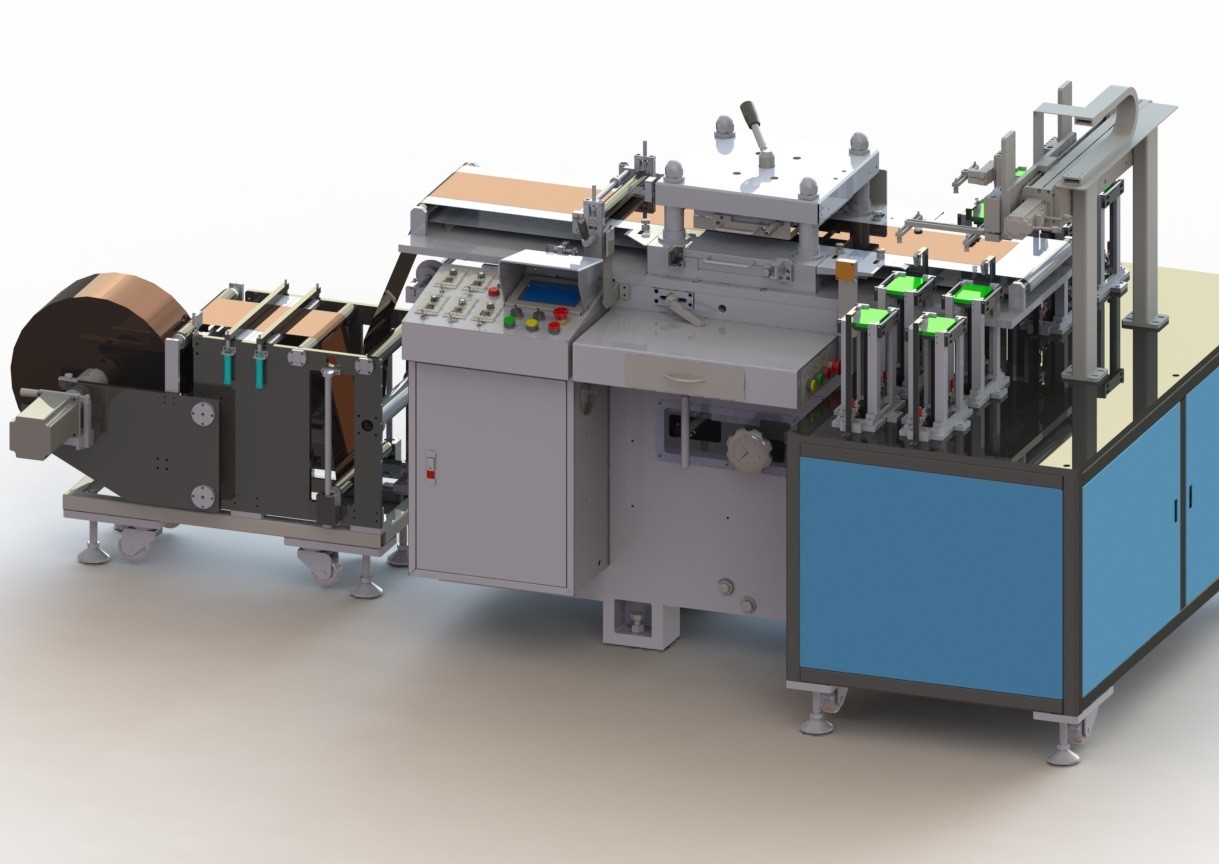

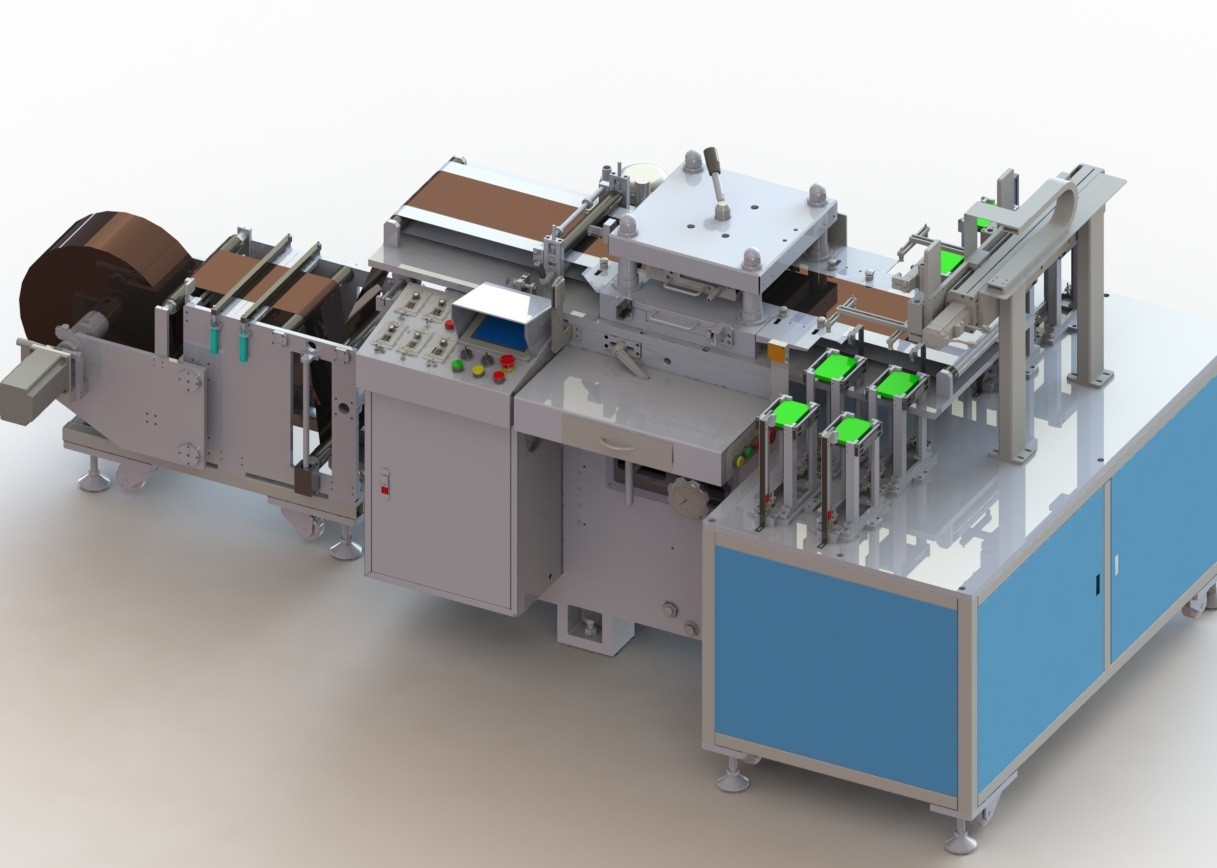

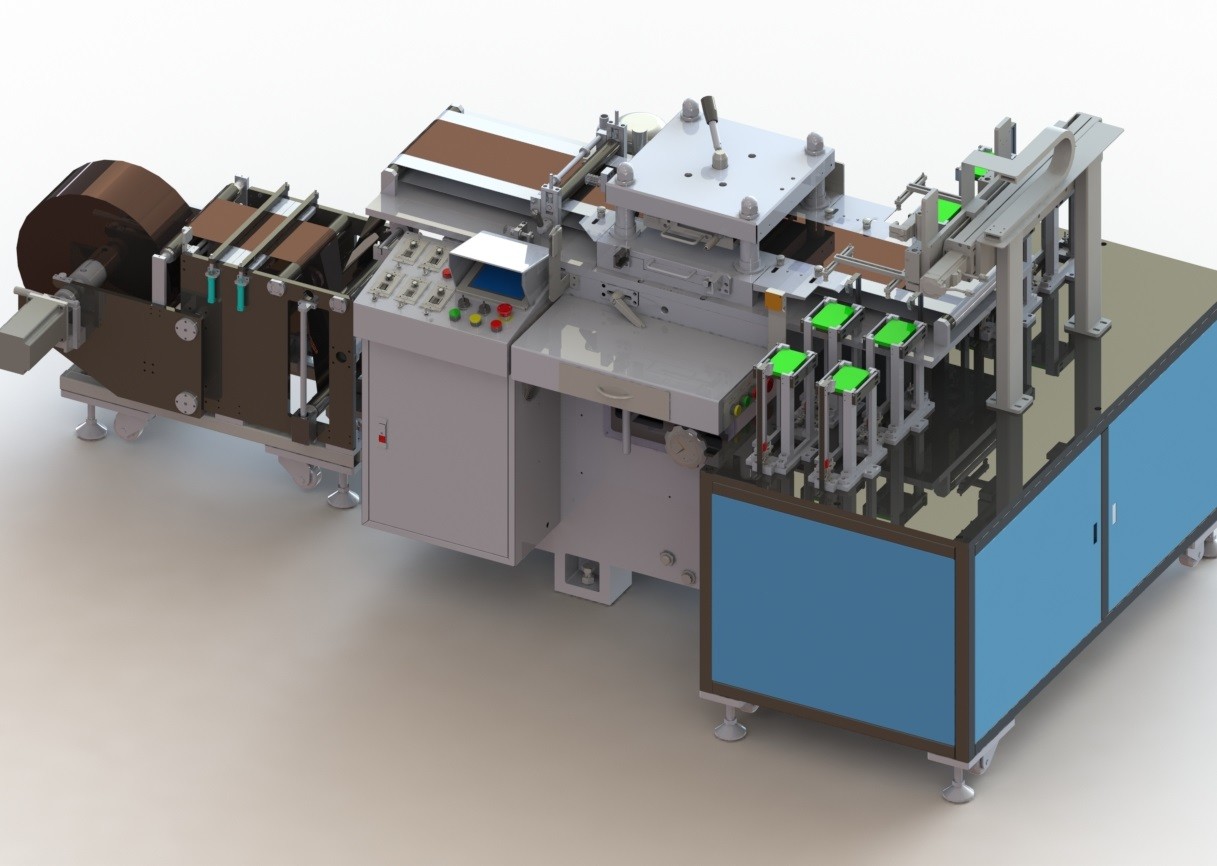

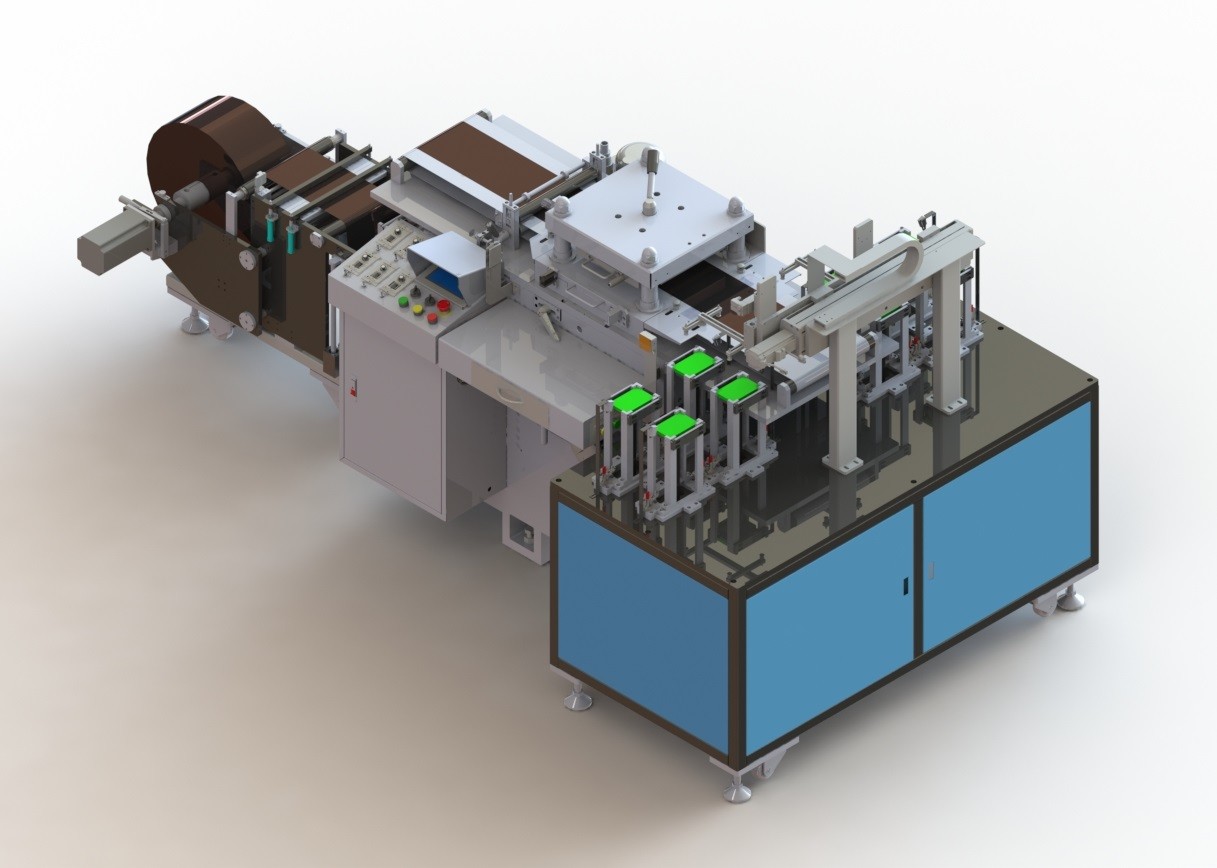

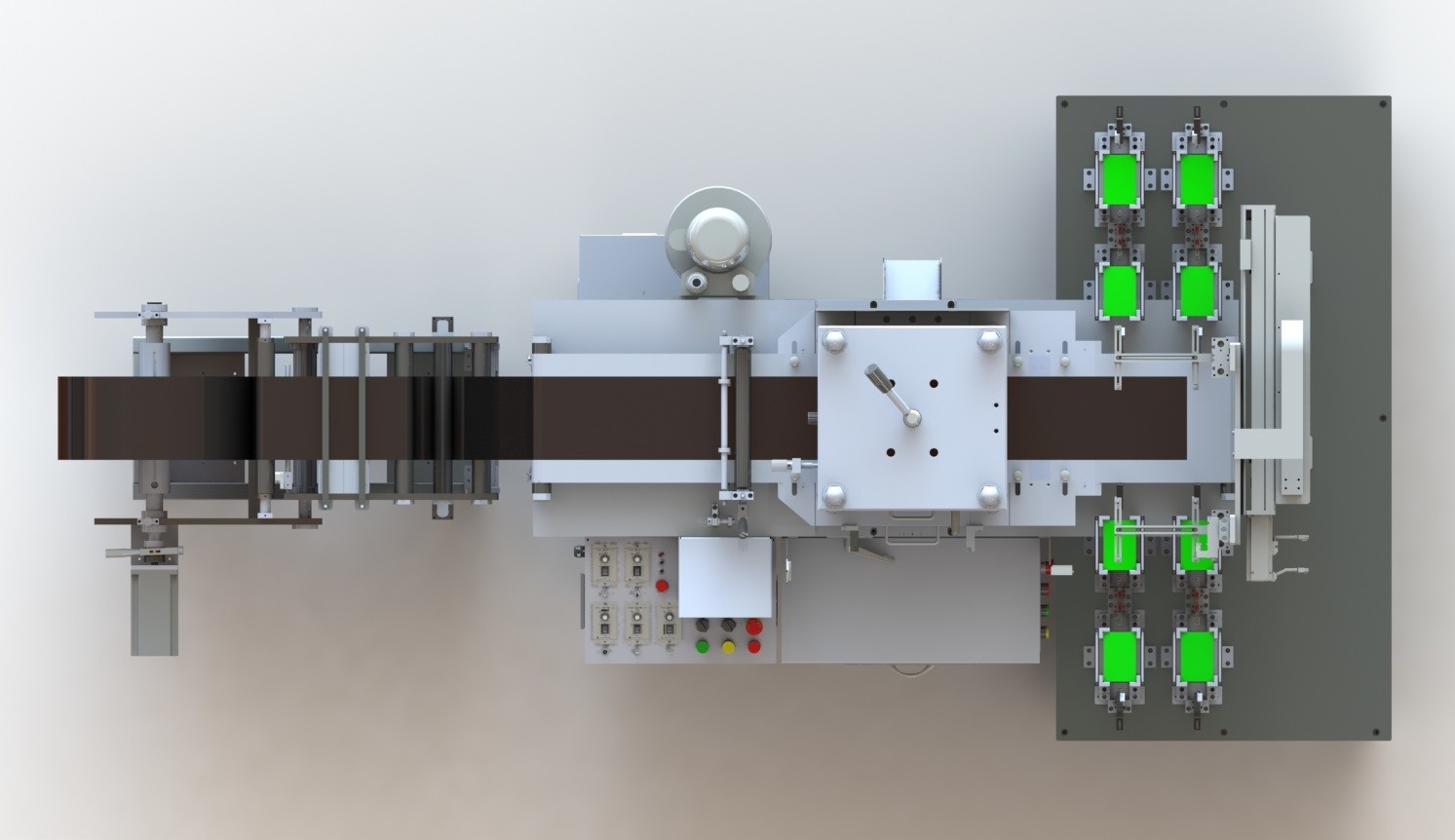

Máquina que corta con tintas 30PPM 3kw 220V del laser del pedazo de poste de la batería con los estirones de poste

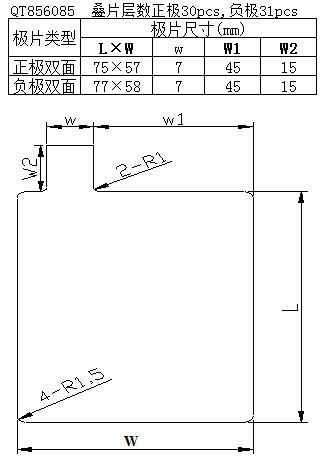

requisitos de proceso 2.Production: Funciones del equipo: conveniente para el estirón de formación de la correa de la hoja del polo de la batería, usado para el proceso delantero de la manga de laminar la máquina. Especificaciones de producto aplicables: 2,1 requisitos materiales entrantes: material de la bobina (anchura del pedazo de polo ≤325 milímetro, del diámetro externo máximo del material ≤600mm de la bobina); Peso máximo 400Kg, capa del intervalo o capa continua. especificación 2,2 de las rebanadas convenientes del polo: la muestra de rebanadas del polo es como sigue:

3. Requisitos específicos 3,1. Funciones de proceso: después de la bobina manual, el desenrollar automático, corrección automática de la desviación, control de tensión, almacenamiento material y dibujo, el cortar con tintas de la herramienta, retiro de polvo y eliminación del polvo, colección del material del borde, hoja del polo que alimenta a la plataforma de descarga, colección manual y transporte. 3,2. Es conveniente para la capa del hueco y la capa continua. Las placas positivas y negativas del electrodo se utilizan para ambos. Peso máximo 400kg; 3,3. Carrete: 3 pulgadas o 76m m; Placa de goma del laser morir; Función de la cuenta automática (pantalla de visualización de la operación). 3,4. Hay ajuste del almacenador intermediario al cortar el dado con la presión ajustable; 3,5. El electrodo positivo y negativo del cortador muere se debe hacer juego con 2 pedazos (citados por separado). El tamaño específico del diseño puede ser determinado cuando se hace el dado; 3,6. Colocación de la exactitud (remuneración automática de la liquidación): ±0.15mm; La precisión que corta con tintas de la hoja del polo es ±0.2mm (el error de la altura del oído del polo es ±0.3mm). 3,7. Requisitos de la hoja: rebabas transversales < 15=""> 10.000 veces); 3,8. El método del retiro de polvo adopta retiro electrostático sin contacto para evitar el daño secundario causado por métodos del retiro de polvo del contacto tales como cepillo o adherencia secundaria del polvo al polo; El vacío bajo presión negativa, el equipo tiene su propio aspirador industrial, y la limpieza del aire después de que la filtración sea 100.000; Después de retiro de polvo, no había cuerpo extraño de > 50 m en la superficie del electrodo. 3,9. Protección de la seguridad: el equipo será equipado de los dispositivos protectores/a prueba de polvo, y la cubierta protectora será cerrada durante la operación evitar que las misceláneas incorporen cada estación del equipo y la seguridad de la operación; La máquina que corta con tintas tiene un sistema de control con la parada de emergencia/la función de la pausa, cortando el lugar con tintas para tener una marca amonestadora clara, para evitar el personal en curso de barrido o llevar de la banda de los fingeres o la aparición de los accidentes 3,10 de la seguridad. Unidad de control: adopte mitsubishi o el PLC del omron, interfaz antropomecánico del CNC de la pantalla táctil del weilun, puede realizar la operación completa del CNC de las funciones principales del equipo, cada parámetro se ajusta automáticamente, y puede procesar el almacenamiento, gestión de la bota, aviso de la operación anormal, lámpara de la alarma de la falta. 3,11. Eficacia: máquina que corta con tintas del cuchillo positivo y negativo: perforación de 30 veces/minuto; Si el equipo antedicho puede mejorar o asegurar la calidad de la premisa estable y confiable, la flexibilidad del diseño/el reemplazo compatibles del accesorio es convenientes y rápidos, y el coste es bajo, puede aceptar para reducir la eficacia de la producción, utiliza la máquina de poca velocidad. tarifa de funcionamiento 3.12.Equipment: el ≥97% 3,13. Tarifa de la optimización del producto: el ≥99.5% 3,14 CPK: ≥1.33 3,15. Ruido del equipo: ruido ≤75dB del equipo. 4, parámetros técnicos del equipo

5, temperatura ambiente de los requisitos ambientales del sitio: 0 ~ 40℃; Humedad relativa: 20 ~ 90%RH; Fuente de alimentación: 220V monofásico, 50Hz; Gama de fluctuación del voltaje: el ±10%; Ningún gas corrosivo, líquido o gas explosivo en sitio. Aire comprimido: 5 ~ 6.5bar, gama de fluctuación de la presión: el ±10%;
